21700双电池便携收纳外壳结构

　　这套壳体结构面向21700规格圆柱电芯的随身收纳与便携供电改装场景，在手持雾化设备、户外便携电源、小型DIY电子装置的电芯承载方案中十分常用。日常做手持电子设备结构开发时，双电芯并排布置的需求非常普遍：单节21700电芯容量有限，串联或并联双节能在有限的手持空间内把续航拉到实用区间，而裸露电芯直接携带存在电极短路、外壁磕碰掉漆、误触正负极的风险，这款外壳就是为解决这些实际使用痛点设计的。

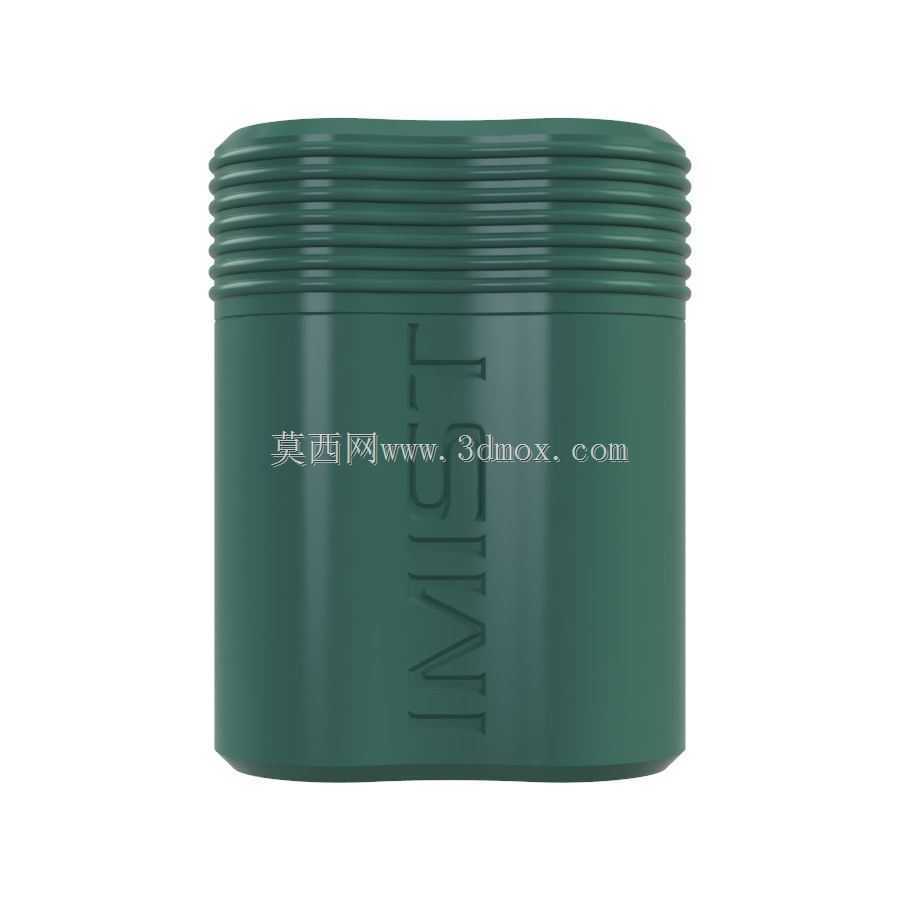

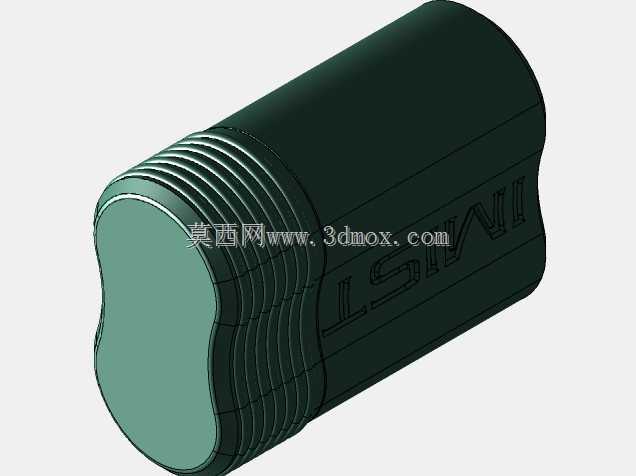

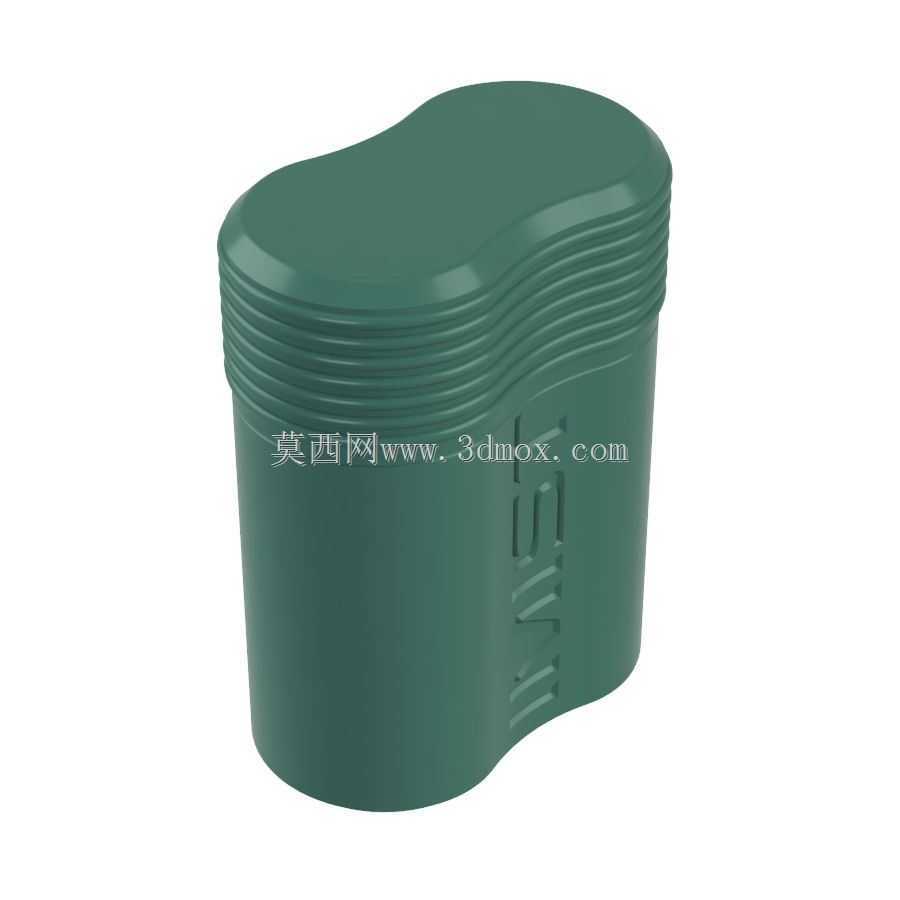

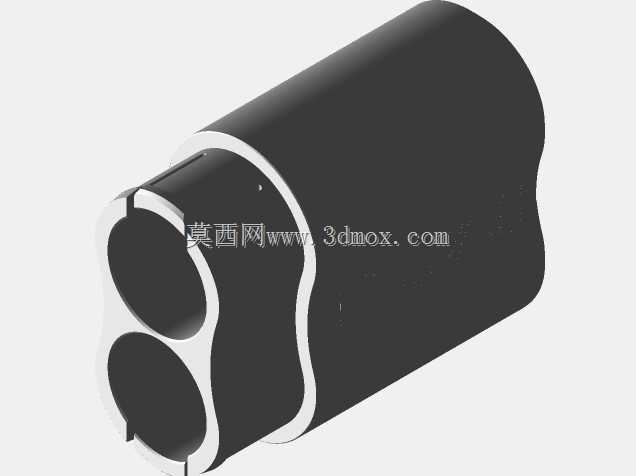

　　整体壳体采用连体双仓的异形轮廓，没有做成两个独立圆筒拼接的生硬造型，仓体外壁顺着两节圆柱电芯的排布做了顺滑的腰形过渡，握持时贴合手掌弧度，不会出现直角硌手的问题。仓体内腔按照21700电芯的标准外径做适配，内壁预留了电芯装配的间隙，既可以轻松把两节电芯依次放入仓内，又不会让电芯在仓内出现径向晃动，日常随身携带走动、颠簸时电芯不会在壳体内窜动。壳体侧壁做了竖向的防滑棱纹，除了提升握持摩擦力之外，棱纹结构也相当于加强筋，能提升薄壁壳体的侧向刚性，摔落或者受到挤压时不容易出现侧壁凹陷变形。

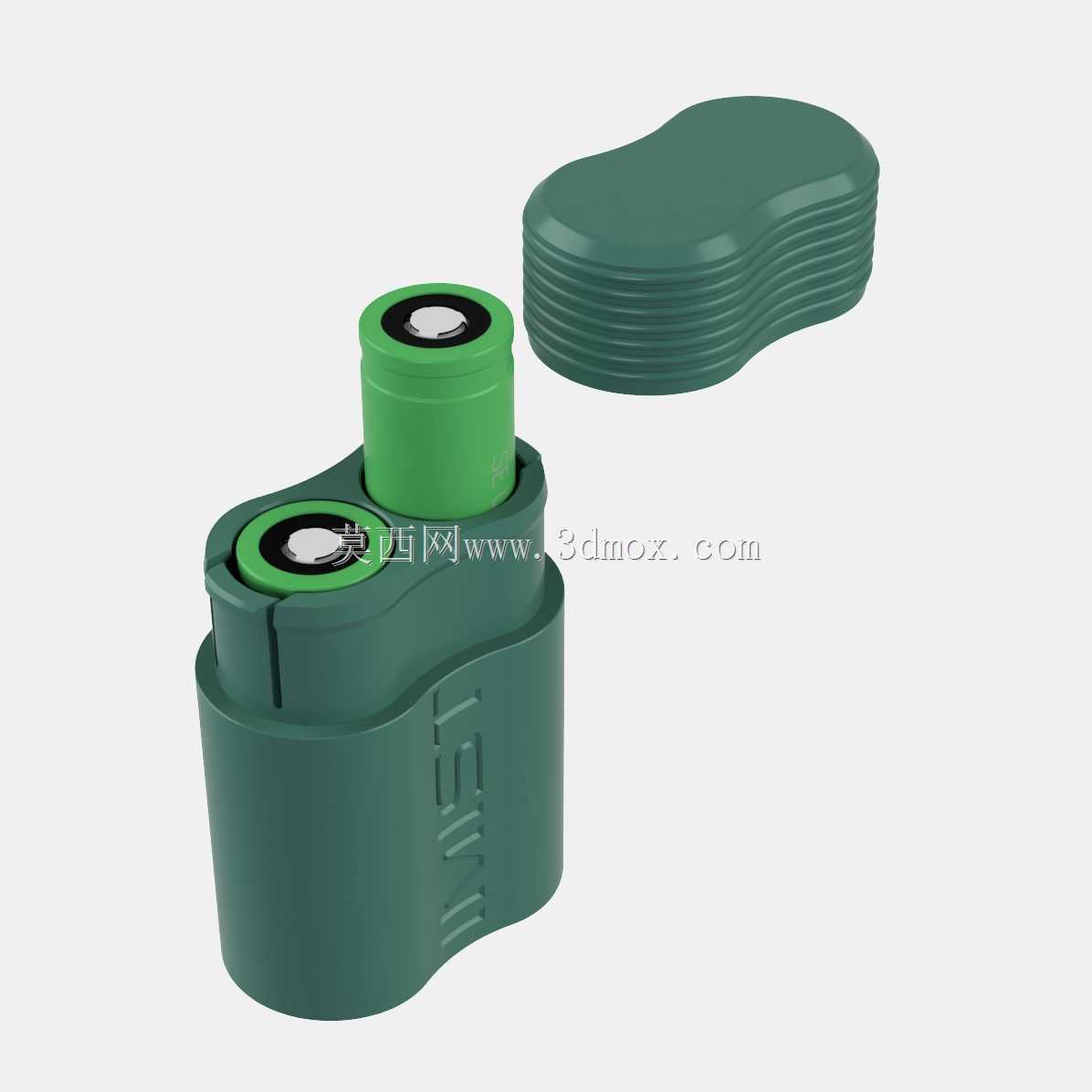

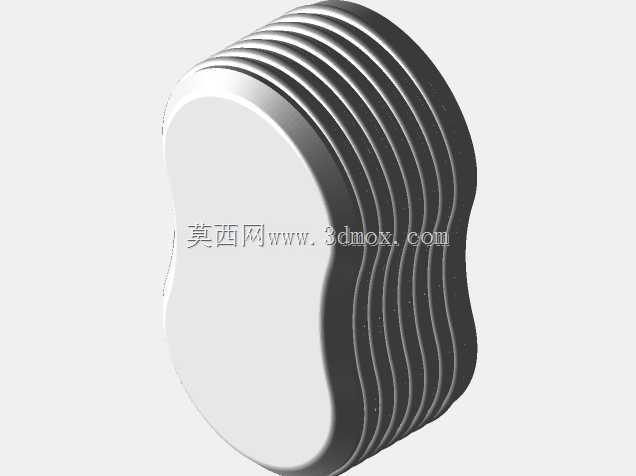

　　配套的上盖轮廓和壳体顶部完全匹配，盖体边缘做了多层环形止口结构，扣合时盖体和仓体的配合段有足够的接触面积，不需要额外加装卡扣就能依靠配合摩擦力实现稳固定位，盖合后不会轻易松脱；同时多层环槽也能阻挡日常使用中的灰尘、溅水从盖缝进入仓内，避免电芯电极接触潮气出现氧化。仓体顶部对应两节电芯的正极端做了下沉定位台阶，电芯放入后正极端面刚好和台阶面齐平，盖上盖子后电芯轴向被完全限位，不会出现电芯向上窜动、电极和盖体发生摩擦的情况。

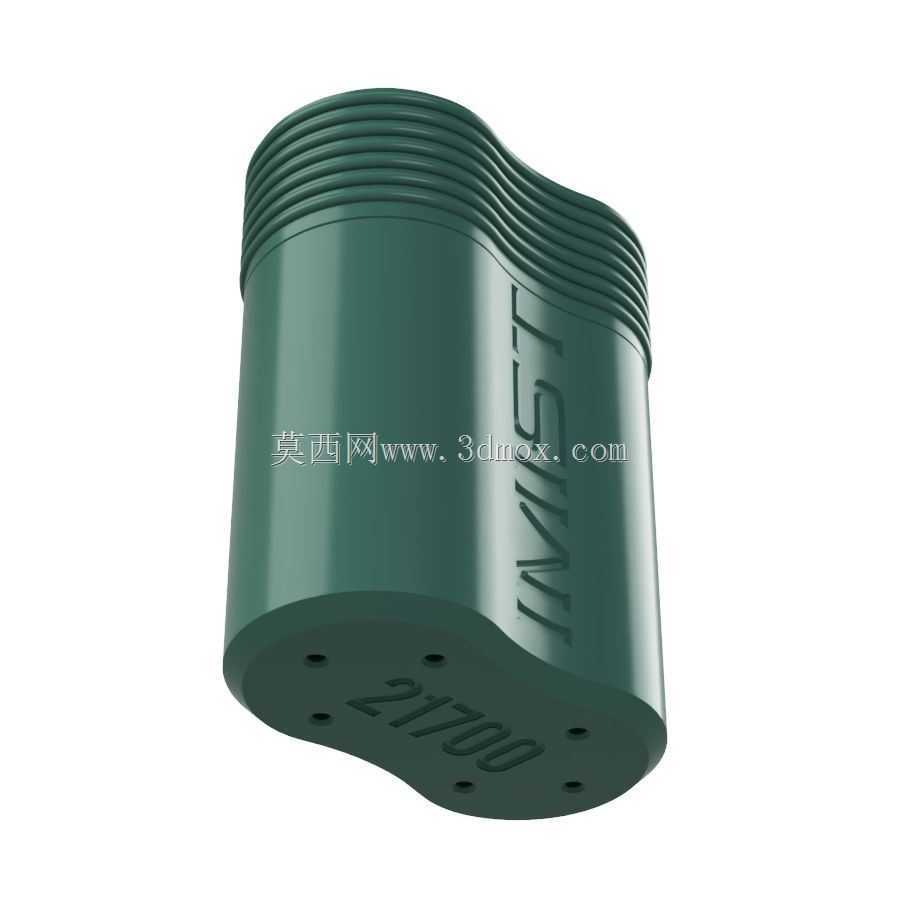

　　从安装边界来看，整套壳体的外轮廓完全包络两节21700电芯的排布尺寸，横向宽度刚好容纳两个圆柱电芯的直径叠加，纵向高度和单节21700电芯的长度匹配，没有多余的外凸结构，放在口袋、工具包里面不会勾挂其他物件。壳体壁厚按照常用的3D打印FDM工艺或者小型注塑成型的要求做了均匀化处理，壁厚过渡没有突变，打印时不会出现翘曲，注塑时也不会因为壁厚不均产生缩痕。仓体底部做了封死的承托结构，电芯从顶部开口装入后，底部被完整托住，不会出现电芯从下端滑出的问题。

　　在实际改装应用里，这款壳体既可以作为单纯的双电芯收纳保护盒，外出携带备用电芯时把两节电芯放入仓内扣好盖子，就能彻底避免钥匙、硬币等金属物件同时接触电芯正负极造成短路的安全隐患；也可以直接作为手持雾化设备、小型便携充电宝的机身外壳，在仓体预留的侧壁空间里可以加装电极连接片、保护电路板，壳体的外形已经完成了握持人机优化，不需要二次对外形做打磨修改。结构设计上把所有棱角都做了圆角过渡，没有尖锐的分型线凸起，长时间手持使用不会磨手，分体的盖体和仓体两个零件结构简单，打印或者开模都不需要复杂的侧向抽芯结构，加工成型难度很低，小批量DIY制作或者量产都能适配。
