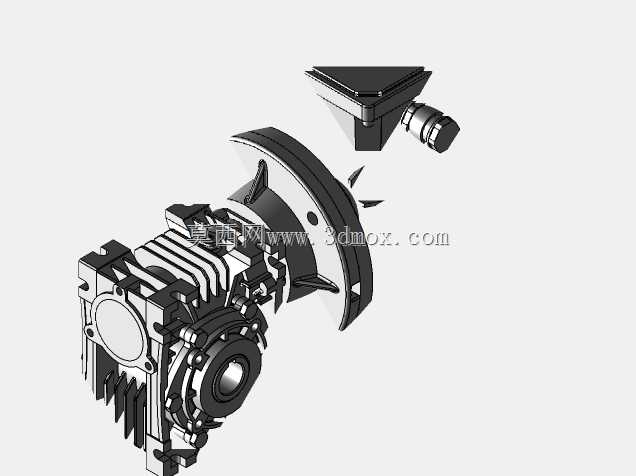

E40型蜗轮蜗杆传动减速装置结构

项目分类:减速机 发布时间:2025-02-09 ID:921187
  • E40型蜗轮蜗杆传动减速装置结构

  在轻工输送、小型自动化生产线、食品包装设备这类对安装空间有严格限制的传动场景里,这类E40规格的蜗轮蜗杆减速结构是应用频次极高的动力传递部件,它的核心作用是把驱动端电机输出的高转速低扭矩动力,转化为设备执行端需要的低转速大扭矩输出,同时完成动力传输方向的90度转向,适配电机与执行机构垂直布置的安装需求。从结构设计逻辑来看,这款减速装置采用单级蜗轮蜗杆传动副,蜗杆部分直接对接输入侧的电机连接法兰,法兰端做了标准化的止口定位设计,能直接匹配常规规格的异步电机或者伺服电机安装,不需要额外做转接板加工,安装时只要对准止口拧紧连接螺栓就能保证输入轴与蜗杆的同轴度,避免偏心带来的轴承磨损、传动噪音增大问题。蜗轮部分采用锡青铜材质嵌装在铸铁蜗轮轮毂上的结构,这种设计既保证了蜗轮齿面的耐磨性能,又能控制整体的材料成本,毕竟蜗轮和蜗杆啮合过程中,齿面滑动摩擦占比高,用铜质齿面能有效降低咬合磨损的概率,延长整机的无故障运行时间。壳体部分采用一体化压铸的铝质壳体,表面做了散热筋结构设计,这些散热筋不是随意布置的,是沿着设备运行时的空气对流方向排布,能在设备连续运行时把啮合过程产生的热量快速散发到空气中,避免壳体内润滑脂温度过高导致粘度下降,影响齿面润滑效果。

  输入侧的端盖和输出侧的轴承座都做了油封安装槽,配套双唇口骨架油封,能防止壳体内的润滑脂泄漏,同时阻挡外部环境的粉尘、水汽进入壳体内部,哪怕是在有少量喷淋的食品加工车间、或者粉尘较多的包装物料输送工位,也能保证内部传动副的清洁度。从安装边界来看,这款减速装置的输出轴为实心轴结构,轴端做了标准键槽,能直接通过键连接对接链轮、同步带轮或者联轴器,输出轴的中心高、法兰安装孔的孔距都遵循通用的小型蜗轮减速机安装尺寸规范,设备改造替换时不需要重新改动机架的安装孔位,能直接替换同规格的老旧损坏设备,降低产线改造的加工成本。

  在实际选型应用时,要注意输入转速不能超过额定输入转速阈值,不然蜗杆的圆周速度过高会导致齿面润滑状态恶化,加剧磨损;同时输出端的径向载荷不能超过设计允许值,不然会导致输出轴弯曲变形,影响蜗轮蜗杆的啮合精度,严重时甚至会出现断齿问题。这款结构的三维建模过程中,对蜗轮蜗杆的啮合侧隙做了精准还原,实际装配时侧隙控制在合理范围内,既不会因为侧隙过小导致传动卡滞、温升过快,也不会因为侧隙过大导致传动反向间隙超标,适配那些对传动精度有一定要求但不需要高精度伺服级传动的工位,比如小型输送带的驱动、包装机械的送料机构、小型自动化设备的转台驱动等场景。

  另外壳体上预留了注油孔和放油孔的位置,日常维护时不需要完全拆解设备,就能完成润滑脂的更换,降低后期的维护工作量。输入侧的电机连接法兰做了加强筋设计,能承受电机安装后的重量带来的弯矩,避免长期运行后法兰变形导致电机轴偏心。整个装置的外形结构紧凑,没有多余的突出结构,能在狭小的设备安装空间内完成布置,这也是这类小型蜗轮减速机在紧凑型设备中被广泛应用的核心原因之一。在建模细节上,所有的螺栓连接孔、定位销孔都按照实际加工尺寸做了还原,包括轴承安装位的公差配合、油封位的表面粗糙度要求对应的结构细节都有体现,结构设计人员在做产线布局时,可以直接调用这个模型做干涉检查,提前确认安装空间是否足够,避免实际装配时出现部件干涉的问题。
