启迪XMax直线导轨升级龙门运动机构

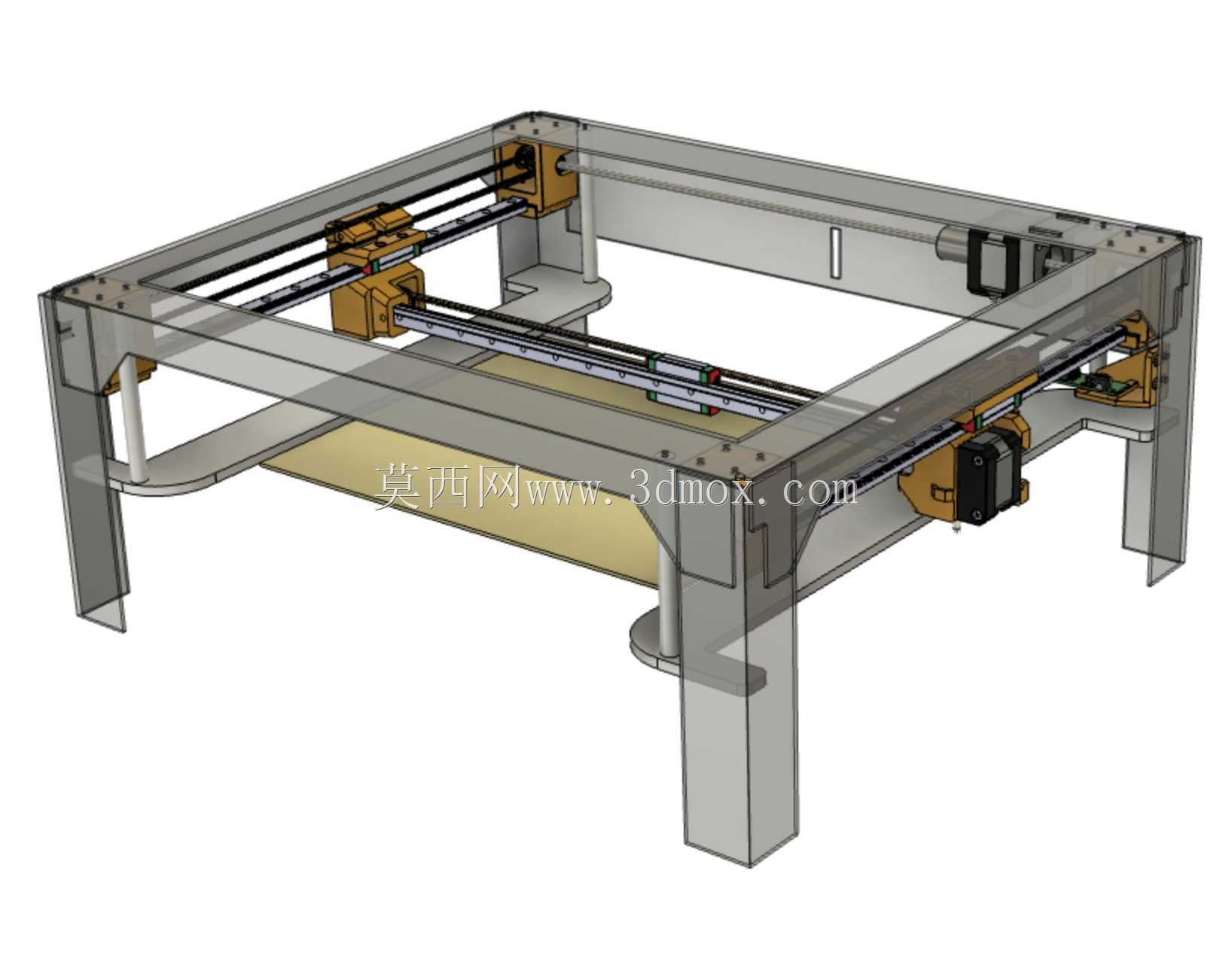

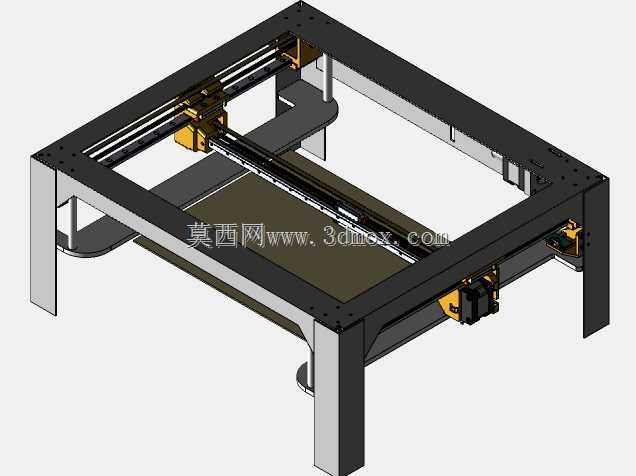

　　这套结构围绕大尺寸桌面级增材制造设备的运动精度升级展开，核心对象是龙门式X轴与横梁相关的直线导向改造方案。整机采用框架式承载布局，四根立式支腿支撑上方矩形横梁骨架，底部留出完整的成型平台区域，适合在车间打样区、实验室、创客空间以及小批量零件生产场景中使用。设备实际用途是完成熔融沉积成型过程中的喷头定位与轨迹运动，改造重点集中在X轴导向方式、电机安装刚性、皮带张紧路径以及限位开关调节范围，使运动部件在高速往返、长时间连续打印和较大负载工况下保持更稳定的直线度。

　　从结构思路看，原方案中部分导向依赖圆钢类构件，运动滑块与导向件之间的接触约束相对有限，长期运行后容易受到装配偏差、皮带拉力和热变形影响。升级结构改用线性导轨承担主要导向任务，导轨沿横梁长度方向布置，滑块与运动托架直接连接，使喷头或滑车在横向移动时承受更明确的径向与侧向约束。导轨安装面依托横梁型材或加工板件形成连续支撑，安装时需要控制导轨直线度、两安装面平行度以及固定螺钉的预紧顺序，避免局部翘曲造成滑块阻力增大。

　　龙门框架外形保持敞开式矩形结构，前后方向为成型平台取放和维护留出空间，左右立柱承担横梁端部载荷。顶部横梁不仅容纳X轴导轨、同步带和拖链相关路径，还通过角件、连接板和螺钉形成多点固定。框架边角处的接触板在设计中加大了圆角过渡，目的不是外观修饰，而是降低薄板或打印件在尖角位置的应力集中，同时提高FDM成型时的层间附着可靠性，减少支撑拆除后开裂的概率。对于需要自行加工或打印替换件的使用者，这种圆角处理能够明显改善构件在装配受力状态下的耐久表现。

　　X轴电机支架在升级中进行了加强，电机安装位与横梁端部、张紧结构之间形成更稳定的力传递路径。同步带不再只是简单绕过带轮，而是结合降低后的皮带轮廓布置，使带体与运动托架的连接高度更贴近导向中心，减小皮带拉力对滑块产生的附加力矩。工程装配中，皮带张紧力需要与导轨滑块预压、电机扭矩和滑车质量匹配；张紧过弱会导致启停阶段丢步或轮廓振纹，张紧过强则会增加轴承受力并使导轨摩擦阻力上升。

　　Y轴限位开关支架的调整范围被同步扩展，限位件不再局限于狭小安装孔位，而是能够根据龙门实际归零位置、端盖干涉情况以及不同平台尺寸进行微调。限位触发点应设置在运动机构接近机械终点之前，保证开关先于硬接触动作；支架本身需要具备足够刚性，避免滑车轻微碰撞后触发位置漂移。对于自动化运行设备，限位位置不仅影响归零坐标，也关系到打印起点一致性和误操作时的安全余量。

　　安装边界方面，线性导轨替换原有圆钢导向后，滑车宽度、滑块高度、带轮中心线以及喷头安装面之间的相对位置都会发生变化，建模时必须逐项核对干涉关系。导轨外侧要预留滑块注脂、维护和螺钉拆装空间；横梁下方与成型平台之间要保留热床、夹具和打印件高度；电缆与皮带运动区域应分开布置，防止线束在高速往复中卷入带轮。支腿底部与工作台面接触处需要保持水平，若框架四点受力不均，横梁导轨会产生扭曲，表现为某一段运动卡顿或首层贴合不均。

　　该类升级结构适用于希望提高大尺寸FDM设备打印稳定性的场景，尤其在长横梁、高速度和较重挤出头配置下，线性导轨能够提供比圆杆导向更稳定的运动基准。设计人员在复用该结构时，应重点校核导轨规格、滑块数量、横梁跨度、皮带宽度与电机安装扭矩，而不是单纯替换导向件。只有把安装基面、张紧系统、限位支架和线束路径协同处理，才能让龙门运动机构在精度、噪声、维护性和使用寿命之间取得平衡。
