Ultimaker2打印机适配Olsson块喷嘴

　　桌面级熔融沉积成型设备在长时间连续打印过程中，喷嘴属于直接接触高温熔融耗材的核心易损件，既要承担加热块向耗材传导热量的职能，又要在内锥流道内完成固态丝材的熔融、稳压与精准挤出，其结构合理性直接决定出丝稳定性、首层附着效果以及复杂悬空结构的成型质量。这款适配Ultimaker 2机型Olsson快换模块的0.4孔径喷嘴，正是针对桌面FDM设备日常换料、堵头清理、不同耗材快速切换喷嘴的实际运维需求设计，在保留Olsson块快换架构兼容性的前提下，优化了螺纹段与六角基座的衔接过渡，让运维人员无需完全拆解挤出端加热总成，即可借助开口扳手完成喷嘴的拆装更换，大幅缩减设备停机维护时长。

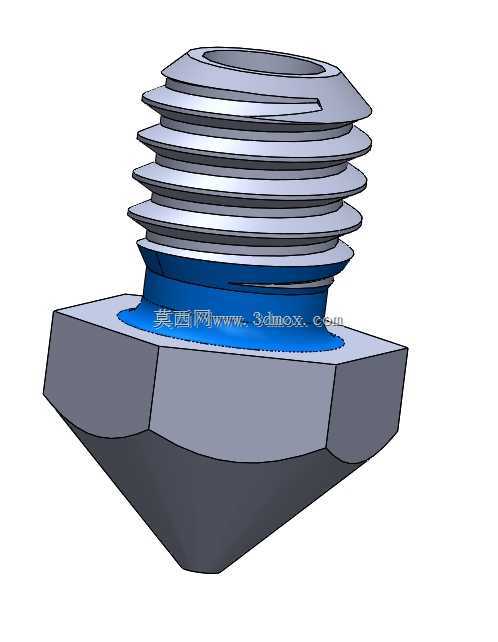

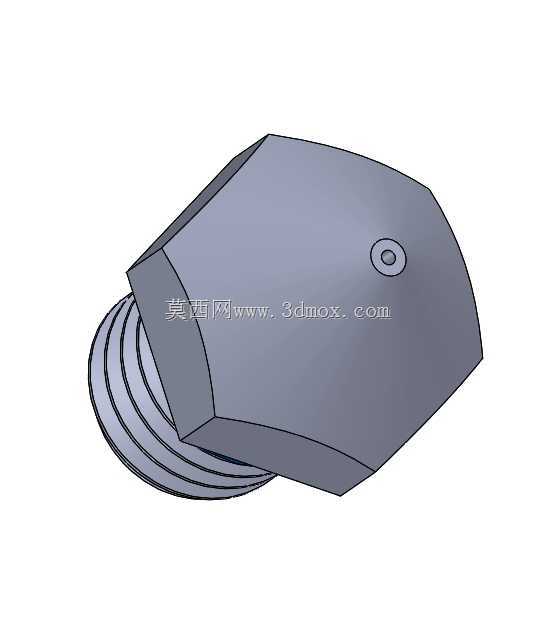

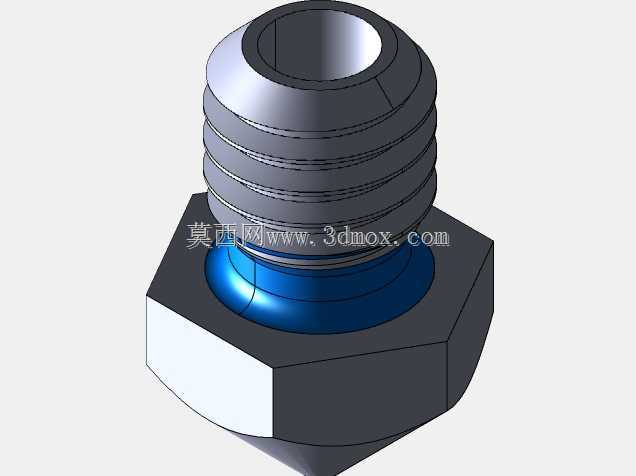

　　从现场安装边界来看，喷嘴下部采用标准外六角受力基座，六角对边尺寸匹配常用小号开口扳手，基座上端面为平整贴合面，安装时可与Olsson加热块下端面完全压紧，既保证热传导接触面积充足，避免接触面存在缝隙导致热量损耗、喷嘴实际温度低于温控探头检测值，也能防止熔融耗材从螺纹衔接缝隙处溢出渗漏。六角基座向上延伸的外螺纹段完全匹配Olsson块内置内螺纹孔，旋入深度经过适配校核，拧紧后喷嘴顶端的进料锥口可与加热块内部的散热喉管下端精准对接，同轴度偏差控制在装配允许范围内，不会出现丝材行进路径错位、进料卡顿的问题。螺纹段上方的出丝端采用阶梯收窄的锥面外形，最顶端为0.4mm的精准出料孔，锥面外壁距离打印平台的安全间隙经过校核，打印过程中喷嘴随XY轴高速移动、Z轴逐层抬升时，锥面外壁不会剐蹭已打印成型的工件侧壁，也不会和平台夹扣、调平旋钮等周边固定件发生运动干涉。

　　流道设计层面，喷嘴内部从进料端到出料孔采用平滑收敛的锥形通道，进料端开口直径匹配1.75mm规格打印丝材，丝材从散热喉管送入后，在喷嘴内部受热逐步熔融，流道截面沿出料方向均匀缩小，可让熔融耗材保持稳定的挤出压力，避免流道出现直角拐点造成耗材滞留、长时间高温加热碳化形成堵头。0.4mm的出料孔径是桌面FDM打印最通用的规格，兼顾0.1-0.3mm层厚的打印精度需求与挤出效率，既可以打印PLA、ABS这类常规耗材，也能适配PETG、柔性TPU等不同熔融特性的材料，喷嘴外壁的阶梯轮廓也减少了尖端与周边空气的接触面积，降低喷嘴端部不必要的热量散失，让出料口区域温度保持均匀，减少出丝时出现的冷却胀大、拉丝垂坠缺陷。

　　实际应用场景中，这类喷嘴广泛用于创客实验室、小型手板打样车间、教育实训场地的Ultimaker 2系列设备，当打印不同材质耗材需要更换对应孔径喷嘴、或者旧喷嘴内部出现碳化堵头无法通过通针疏通时，运维人员只需将加热块升温至耗材熔融温度，卸掉残余压力后用扳手卡住六角基座即可快速旋下旧件，清理螺纹端面残留耗材后旋入新喷嘴，按照标准扭矩拧紧保证贴合面密封，整个流程无需拆解加热棒、温控热敏线等周边部件，避免反复拆装加热组件带来的线路松动、温感偏移隐患。建模过程中完整还原了外螺纹牙型、六角基座棱边、内部锥流道以及顶端出料孔的全部结构细节，装配校核时可直接导入整机挤出端总成，验证喷嘴旋入全行程的干涉情况，确认喷嘴顶端与喉管对接的同轴度，也可基于该模型衍生不同出料孔径的同系列喷嘴变体，适配不同层厚、不同耗材的打印工艺需求，为设备运维备件选型、挤出端结构优化提供准确的三维结构依据。
