喷水推进器大倾角曲面叶轮结构

　　该叶轮结构面向小型喷水推进装置的动力转换环节，主要用于把轴系输入的旋转机械能传递给进入流道的水体，通过叶片连续做功形成高速射流，再依靠反作用力推动载体前进。与普通螺旋桨相比，这类叶轮工作在受限流道内部，水流在进入叶片前已经经过进口段整理，叶片出口还会与导叶、喷口等部件衔接，因此设计时不能只看单片叶型，还要考虑叶轮与前后流道的匹配关系。

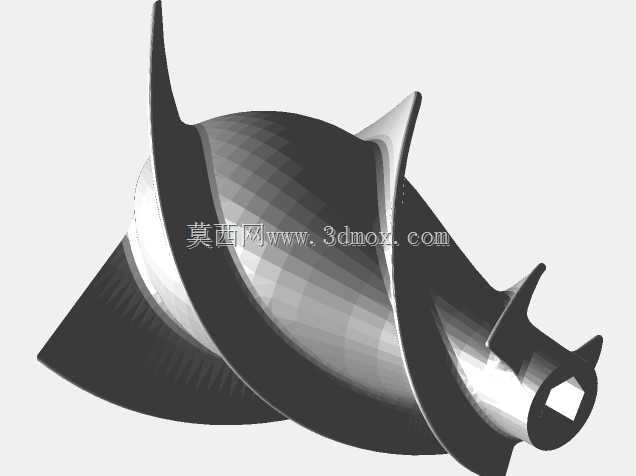

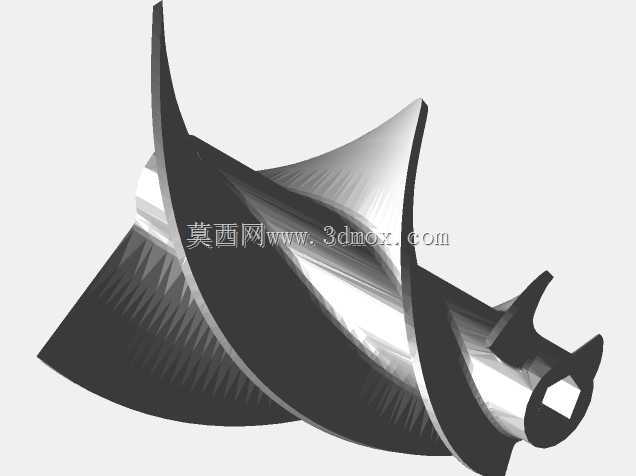

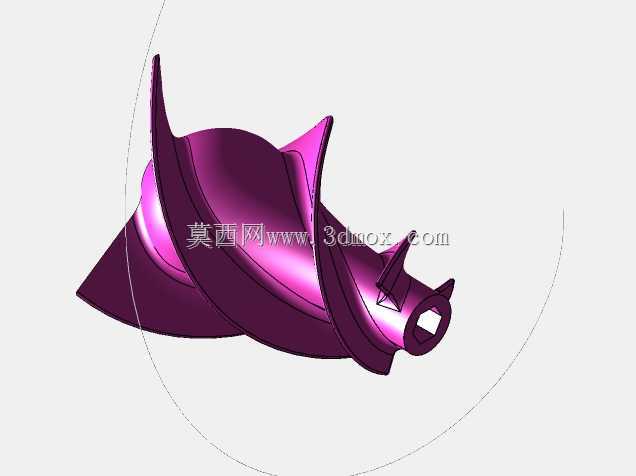

　　从结构外形看，模型采用大倾角、大包覆范围的曲面叶片，叶片前缘向进口方向延伸，后缘平滑过渡到轮毂侧，整体呈明显的空间扭曲状态。这种造型有利于在较低转速下维持较宽的水流作用面，使水流沿叶片表面逐步加速，而不是在局部突然改变方向。叶片表面连续光顺，曲率变化集中在叶根与叶尖过渡区域，既保证水流附着，也为后续数控加工或铸造分型提供了较合理的几何基础。叶尖外缘与泵壳内壁之间需要保留均匀间隙，间隙过小会因制造误差和运行振动产生擦壳风险，间隙过大则会增加回流损失，实际装配中通常依据壳体直径、叶轮外径和材料热膨胀范围确定边界。

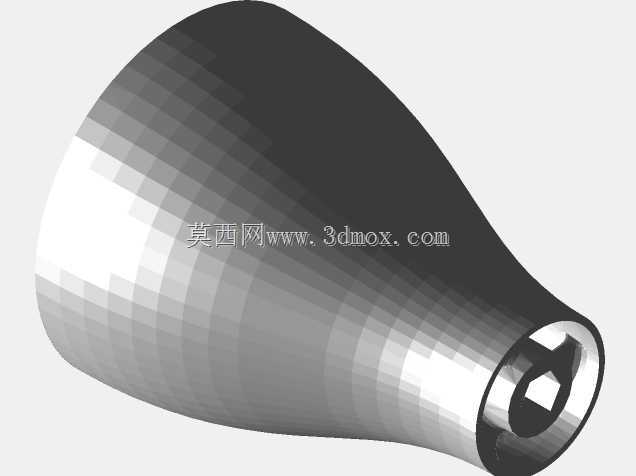

　　轮毂端部设置了方形传动接口，可与驱动轴或联轴器形成扭矩传递配合。方孔结构相比单纯圆柱面定位，具有周向止转能力强、装配方向明确的特点，适合小型装置中频繁拆装或快速更换叶轮的场景。设计时需要重点校核方孔边角处的应力集中，尤其是叶轮启动瞬间，扭矩从轴端快速传入轮毂，孔角、叶根圆角和叶片厚截面位置都会承受交变载荷。若用于高速工况，轮毂后端还应考虑锁紧螺母、挡圈或锥面压紧结构，防止叶轮在正反转切换或水流冲击下产生轴向窜动。

　　该类叶轮常见于小型喷水器、遥控水下载体、试验艇推进模块以及教学演示平台。实际使用中，进水口通常位于载体底部或前方，水流经格栅进入泵腔，叶轮旋转后对水体增压，随后通过喷嘴向后喷出。转向和倒车往往依靠喷口方向改变或反转斗实现，因此叶轮本身既要满足正向推进效率，也要兼顾反转时的水流适应性。叶片前缘如果过于尖锐，在吸入杂物或空化微射流作用下容易出现缺口；若前缘修得过厚，又会增加进口冲击损失。工程上通常在叶尖和前缘保留适当圆角，并在叶根处加大过渡半径，使水力性能与结构强度之间取得平衡。

　　建模过程中，叶片不能简单采用平面拉伸或固定厚度壳体处理。合理的做法是先依据进、出口水流角建立叶型骨线，再沿流线方向构造多个截面，通过曲面放样形成压力面和吸力面，最后按水力厚度规律叠加实体。叶根区域需要与轮毂做布尔合并，并检查曲面连续性、最小壁厚和局部倒扣。对于采用铸造或五轴加工的方案，叶片背面的拔模方向、刀具可达性和支撑方式都应在数模阶段提前考虑；若采用快速成型验证，则要关注叶片悬垂方向和成型后表面粗糙度，因为粗糙的吸力面会提前诱发流动分离。

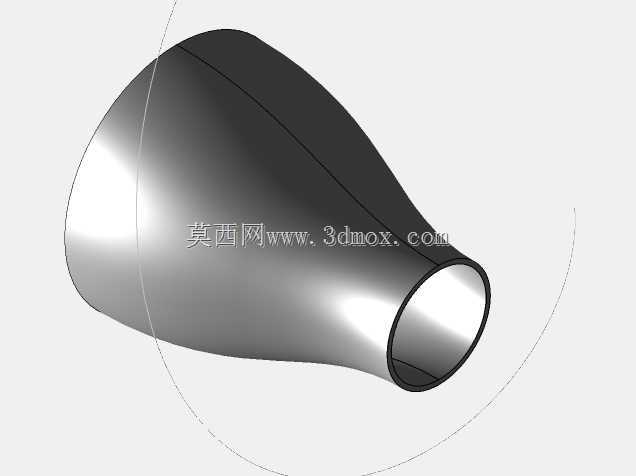

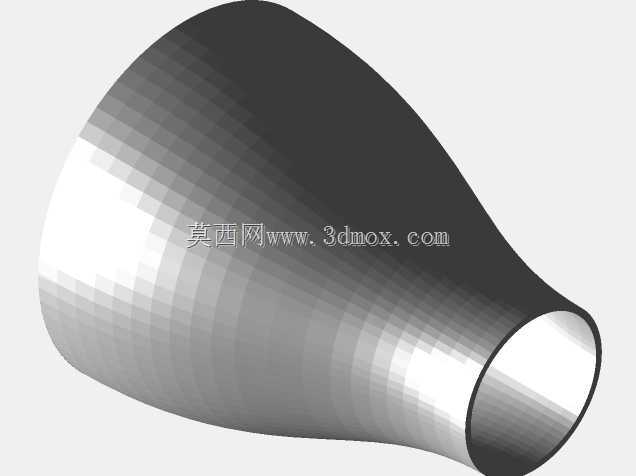

　　安装边界方面，叶轮外径受喷泵内壳体限制，轴向位置由轮毂端面、轴肩和锁紧件共同确定。前端与进水导段之间应保留水流平顺进入的空间，后端与导叶或喷嘴之间需留出密封和装配公差。动平衡也是不可忽视的环节，大直径叶片在高速旋转时对质量分布较敏感，建模时应尽量保持各叶片周向均布，模具收缩、加工余量和后期抛光造成的质量偏差则需要通过实物平衡修正。整体来看，该结构把曲面水力造型、方孔扭矩传递和紧凑轮毂布局结合在一起，适合作为小型喷水推进系统的核心转子部件进行流场分析、装配校核与样机验证。
