多量级格斗竞技机器人整机结构设计

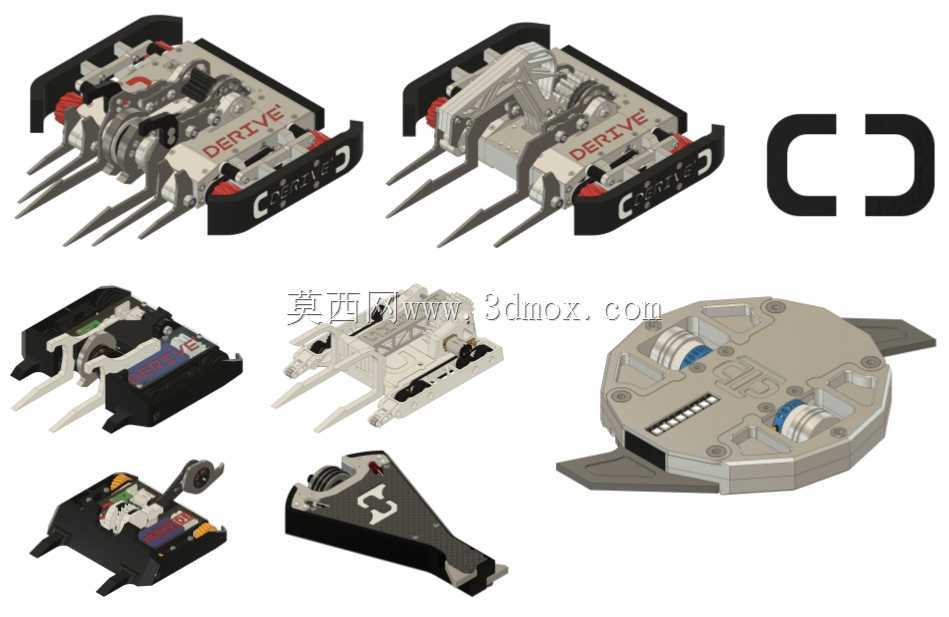

　　这套结构方案覆盖了从150克微型对抗平台到13.6公斤中量级旋转举升平台的多台格斗竞技机器人，每一台机型的结构布局都围绕对应量级的赛事规则、对抗逻辑与赛场边界条件展开，没有冗余的装饰性设计，所有外露轮廓、内部安装位都服务于赛场对抗的实际需求。

　　做这类竞技机器人的结构设计，首先要卡死的就是赛事方给定的外形尺寸与重量边界：150克级的微型机型整体外廓被控制在掌心可容纳的范围内，底盘采用一体化切削的轻量化承托结构，武器轴系、驱动轮、电池与控制板的安装位全部在底盘上直接预留定位槽，不需要额外加装多层固定支架，既减少了连接件带来的额外重量，也避免了小机型在高速冲撞时连接件松脱的问题。这类微型机型的赛场使用场景多为桌面级封闭竞技舱，对抗距离短、冲撞频次高，所以底盘的边角全部做了大角度圆弧过渡，既防止对抗过程中勾挂赛场围栏的接缝，也能在被对手掀翻后借助圆弧轮廓快速自行回正，不需要额外加装复杂的翻身机构。

　　针对1.36公斤级的熔化脑类旋转机型，结构设计的核心重心放在了动平衡与武器传动的刚性上。旋转武器的安装基座采用厚板镂空结构，在保证武器轴系支撑跨距足够的前提下，把非承力区域的材料全部铣削去除，控制整体重量在量级红线以内。武器端的配重块安装位设计了多组可调孔位，装配完成后可以通过增减配重、调整配重位置校准旋转动平衡，避免高速旋转时整机出现共振抖动。驱动轮的布置采用了偏置外扩的思路，轮距比底盘主体宽出近五分之一，即便旋转武器启动后产生反向扭矩，整机也能保持足够的接地稳定性，不会出现原地打滑甚至侧翻的情况。底盘的前后端都预留了楔形铲的安装接口，可根据对阵对手的武器类型快速更换不同倾角的铲面，对阵水平旋转类对手时换用低角度全包铲，用来承接对方的旋转冲击；对阵举升类对手时则换装高角度翘板，优先把对手抬离地面破坏其行走能力。

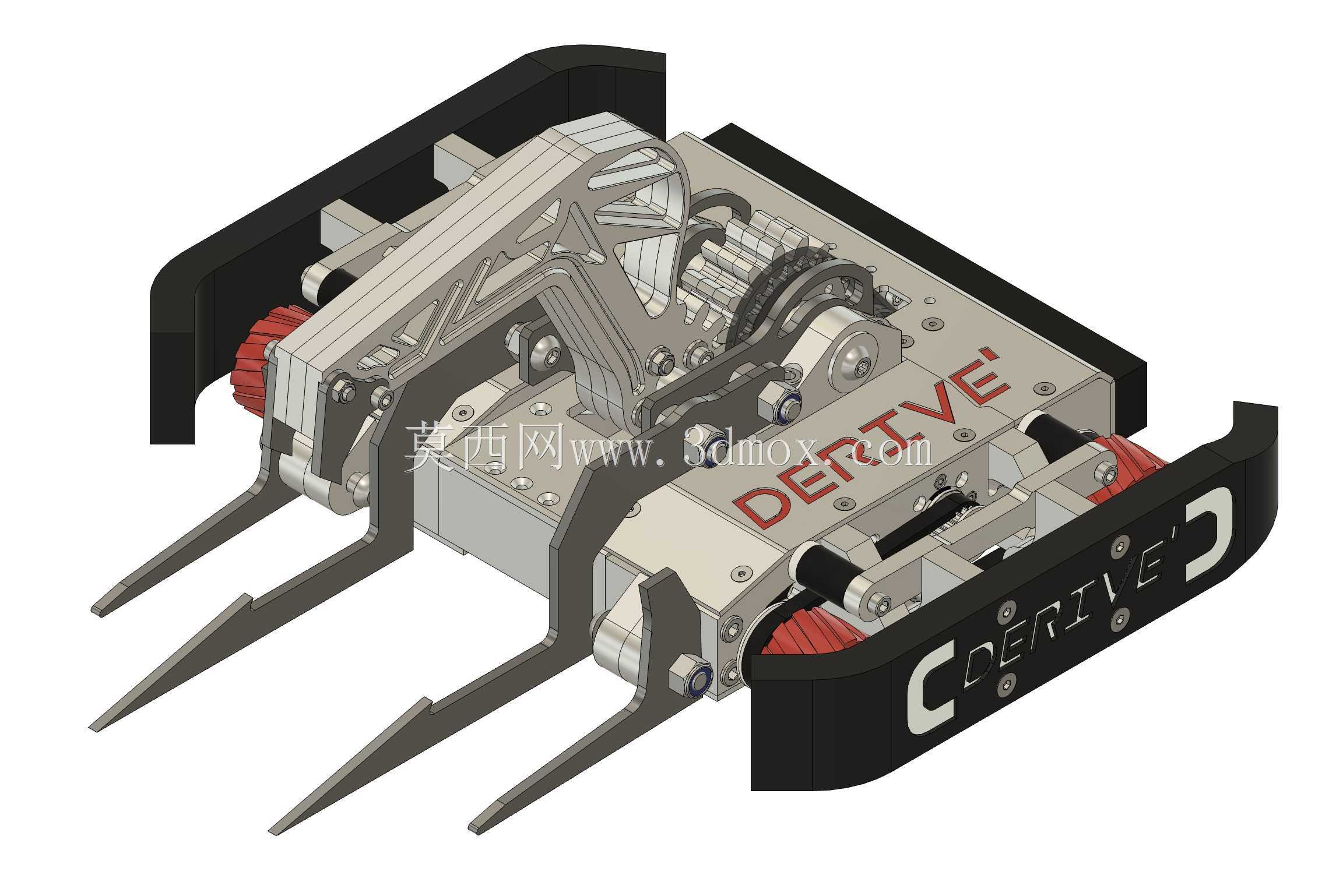

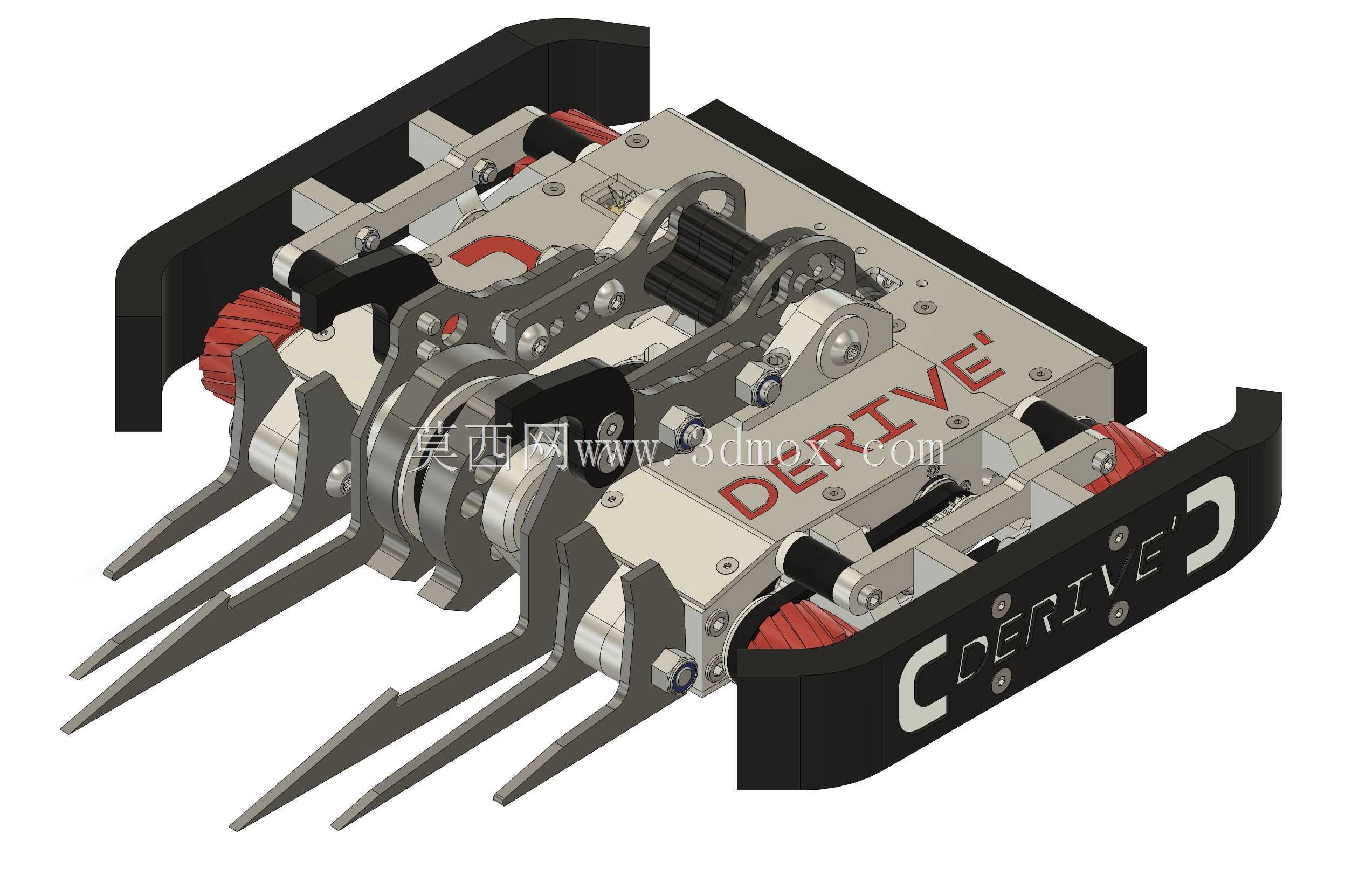

　　13.6公斤级的羽量级旋转举升机型是整套方案里结构复杂度最高的平台，它的主承力框架采用了板材拼接加局部加强筋的布局，左右侧板作为核心承力基体，行走电机、武器驱动电机、举升连杆机构的铰接孔全部在侧板上一次加工成型，同轴度误差控制在很小的范围内，从根源上避免连杆运动出现卡滞。举升机构采用了多连杆联动的设计，前端的叉齿抬升行程经过反复校核，完全可以把同量级的对手整体抬离地面，同时连杆的力臂配比经过优化，不需要搭配超大功率的驱动电机就能输出足够的举升力，省下的重量可以分配给前端武器的装甲与底盘的配重。考虑到这类机型在赛场中会频繁承受高强度正面冲撞，前端叉齿与主框架的连接位置设计了可更换的耐磨衬板，冲撞变形后不需要更换整个主框架，只需要替换衬板即可快速恢复性能。顶部的设备舱做了分层隔离，电池、电调、控制板分别固定在不同的安装腔体内，腔体之间预留了走线槽与缓冲垫，即便外壳受到冲击，内部电子元件也不会互相碰撞损坏。

　　整套方案里的不同机型虽然量级、武器形式各不相同，但设计思路保持了一致：所有安装边界都提前预留了通用紧固件的操作空间，维护拆装时不需要特殊工具；所有外露的棱角都做了导角处理，既符合赛事的安全规范，也能减少应力集中导致的板材开裂；行走轮的安装位全部设计了可调张紧结构，皮带或者链条出现松动时可以快速调整张紧度，不需要拆解整个底盘。针对赛场可能出现的翻覆情况，中量级机型的顶部轮廓也做了对称化处理，即便整机被撞翻，顶部的楔形面也能配合武器的转动让整机快速回正，不会失去行动能力。

　　从结构设计的实际落地角度看，这套方案把不同量级格斗机器人的设计痛点都做了对应处理：小量级优先控制重量与装配复杂度，中量级优先保证承力刚性与维护便捷性，所有铰接位、轴系位的公差配合都经过匹配，既不会因为间隙过大出现晃动，也不会因为公差过紧导致装配困难。不同机型的底盘安装孔位还预留了扩展接口，后续如果要更换不同功率的电机、不同形式的武器，都可以在原有底盘基础上直接改装，不需要重新加工整个主体结构，能大幅缩短竞技机器人的迭代调试周期，也能减少备赛阶段的零件加工成本。
