多材质桌面级熔融沉积三维打印设备

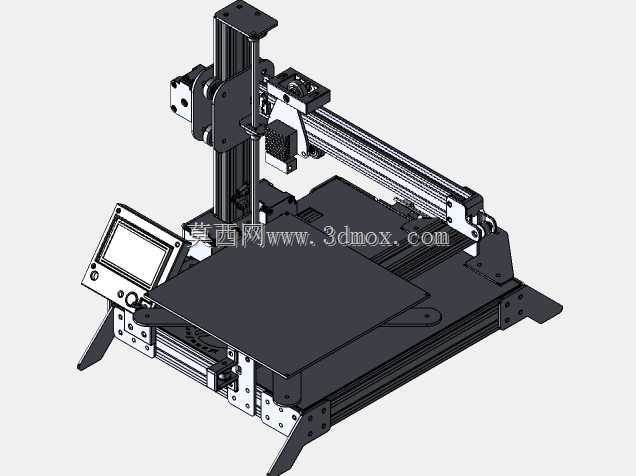

　　这套桌面级熔融沉积成型设备的结构方案，面向创客工作室、高校实训中心、小型产品研发部门以及机械加工前置打样场景搭建，核心用途是将三维数模直接转化为可触摸的实体样件，覆盖结构验证、工装夹具试制、外观手板输出、教学演示以及小批量功能件制作等日常需求。设备采用开放式铝型材框架作为承载主体，型材槽道同时承担结构连接与走线、附件拓展的功能，整机布局遵循笛卡尔坐标运动逻辑：成型平台沿Y轴前后移送，挤出总成在X轴横梁上完成横向位移，Z轴通过两侧丝杆与光杆导向带动横梁实现层厚方向的精准抬升，三轴运动边界清晰，安装时仅需预留平台前后抽拉、耗材更换以及正面操作屏幕的操作空间即可，无需额外封闭舱体。从实际使用维度看，该设备支持多材质切换打印，可适配PLA、

　　PETG、TPU等常见熔融耗材，挤出端采用近程送料结构，柔性耗材送料阻力更低，换料操作在喷头总成侧即可完成；成型平台为平面固定式安装，平台调平结构集成在底部支撑点位，日常维护时可快速调整平台平面度，保证首层耗材附着稳定。设备正面搭载独立触控交互屏，屏幕斜向布置在机架前侧，操作人员站立或坐姿状态下都可直接读取打印进度、温度参数与运动状态，屏体周边布置急停与调节按键，调试阶段手动移动轴体时无需外接电脑即可完成操作。机架底部四角设置外延支撑脚，扩大整机支撑跨距，高速打印换向时整机晃动量被控制在较低水平，底部型材空腔可容纳主控板、电源模块与接线端子，强弱电走线沿型材槽道分离布置，减少运动线缆拖拽干涉。X轴横梁采用双光杆导向配合同步带传动，

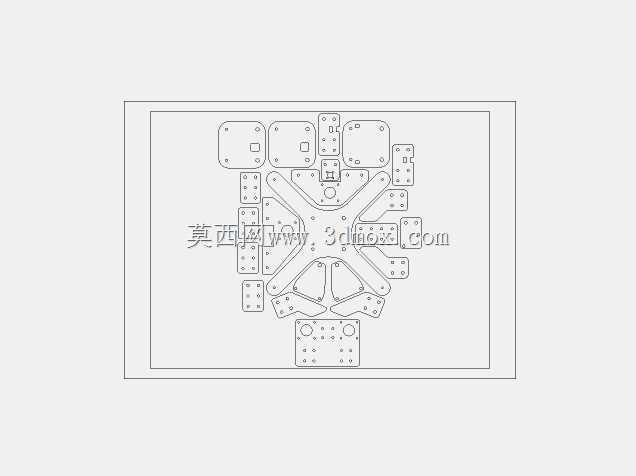

　　带轮张紧结构布置在横梁端部，长期使用后皮带出现松弛时，可直接松开张紧螺钉调整预紧量，无需拆解整个轴系；喷头总成集成加热块、喉管、散热风扇与耗材检测构件，散热风道沿喷头侧方导向，避免热风直吹成型件造成层间翘曲。Z轴传动丝杆两侧配置直线轴承导向，横梁升降过程中两侧同步性由底部同步轴联动保证，单层抬升误差不会随成型高度累积，打印 tall 件时层纹一致性更稳定。成型平台为可拆卸平板结构，表面可粘贴柔性贴膜或玻璃基板，打印完成后可直接取下基板弯折脱模，避免硬撬造成平台平面度损伤；平台加热模块均匀覆盖整个成型区域，ABS等易翘曲耗材打印时可维持平台温度恒定，减少边角起翘风险。设备后侧预留耗材架安装位，料盘可直接挂载在机架后方，耗材进入挤出机前的走线路径无锐角弯折，减少耗材送料阻力；机架左侧与右侧均预留拓展螺孔，后期可加装外壳封闭罩、空气过滤装置、自动续料模块或者激光雕刻附件，无需改动主体机架结构。从装配工艺角度看，整套设备的零件拆分充分考虑桌面级设备的加工与采购特性，铝型材采用标准截段，连接角件均为通用标准件，钣金与打印件的安装孔位统一对齐型材槽道，装配时无需复杂工装即可完成整机搭建；运动轴的限位开关布置在各轴行程端点，回零过程中触发位置固定，重复定位精度可满足日常样件打印需求。电气部分主控单元安装在底部独立仓内，散热风道沿仓体侧面进出，避免打印粉尘堆积在电路板表面，电源模块与主控板分层布置，降低热源对电子元件的长期影响。

　　设备操作流程完全贴合三维建模从业者的使用习惯：数模切片后通过存储卡或数据线导入设备，调平、预热、打印全流程可在触控屏端分步引导，新手经过简单培训即可独立操作；设备运行噪音主要来自散热风扇与同步带运动，放置在办公区域也不会造成明显噪声干扰。针对教学场景，开放式框架可直接展示三轴运动逻辑、挤出工作原理与层积成型过程，学生可直观观察FDM成型的每一个动作环节；针对研发打样场景，设备成型幅面可覆盖绝大多数中小型结构件的验证需求，零件打印完成后可直接进行装配干涉检查、卡扣强度测试与工装适配验证，大幅缩短从数模到实物的迭代周期。整机维护点位全部外露，喷嘴堵塞、皮带张紧、轴承润滑等日常保养操作都可在不拆解主体框架的前提下完成，降低了设备长期使用的维护成本。
