四旋翼小型航拍无人机机架结构设计

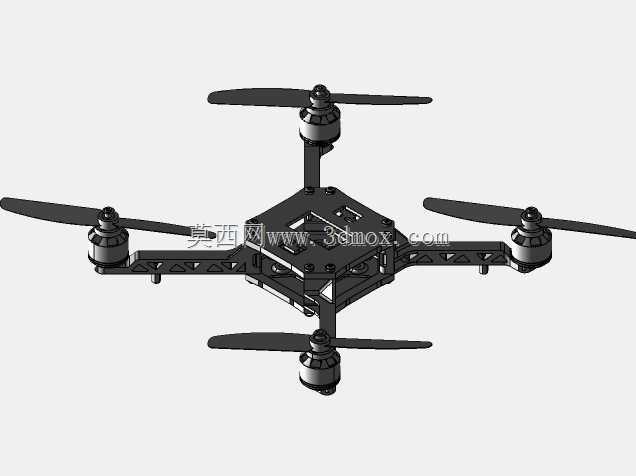

　　这套四旋翼飞行器结构围绕小型低空作业平台展开，机架采用十字形四轴布局，四个旋翼臂从中心机身向四周等角度伸展，臂端分别布置动力电机与螺旋桨，整体构型紧凑，适合在校园实训、低空航拍、设备搭载验证以及小型巡检任务中作为机械结构参考。实际使用时，中心区域承担飞控板、电池、接收机和任务载荷的安装，四个臂端则把电机推力传递到机身，形成稳定的升力与姿态控制基础。

　　从结构思路上看，机架主体采用板件叠层与镂空框架结合的方式。中心机身由上下承载板和支撑柱组成，板面预留多处安装孔、减重孔和走线空间，既能够固定电子元件，也能降低整机自重。旋翼臂与中心板之间通过螺栓或卡扣式结构连接，臂身沿长度方向设置加强筋和开孔，使弯曲刚度与重量之间取得平衡。对于四旋翼设备而言，臂端电机座的位置精度很关键，四个电机轴线应尽量保持平行且垂直于机臂安装面，否则会引入额外姿态修正负担，影响悬停稳定性。

　　旋翼部分采用两叶螺旋桨，桨叶通过桨夹与电机输出轴连接。四个电机按对角转向相反的方式配置，相邻旋翼旋转方向相反，用以抵消自旋力矩。模型中桨叶、电机座、机臂和中心框架之间的装配关系表达清楚，能够用于检查桨叶旋转包络、机臂干涉以及中心载荷布置。桨叶与机身之间保留了足够的径向间隙，避免大姿态倾斜或轻微振动时桨尖触碰机架。机臂外端的电机安装位设置了较高的连接刚性，可减少推力作用下的臂端颤动。

　　外形边界方面，该机型属于小型四旋翼平台，展开后旋翼直径决定了整机最大占用空间。设计时需要同时关注水平投影和垂向高度：水平方向上，四个螺旋桨构成主要旋转包络，任何挂载件都不应伸入桨盘平面；垂直方向上，底部起落支撑、电池厚度和飞控堆叠高度共同决定机身高度。若用于航拍，相机或云台应布置在中心下方并避开桨叶视野，同时保证重心靠近机身几何中心。若用于教学或实验，中心板上的孔位可按标准飞控、电调、电池绑带和传感器模块进行适配。

　　机架的受力路径比较直接：电机产生的拉力经电机座传到机臂，再由机臂根部传到中心板；电池和飞控等载荷则通过中心板支撑柱传递到整体框架。起落或轻微触地时，臂端和底部支撑结构会承受冲击，因此臂根连接处、电机座螺丝孔和下层板边缘是建模与加工时需要重点检查的部位。镂空区域虽然有利于减重，但孔边不宜过度靠近螺栓孔，以免形成应力集中。板件材料若选用碳纤维、亚克力或轻质工程塑料，装配孔位和支撑柱高度都应结合实际材料厚度复核。

　　在三维建模过程中，该结构适合作为旋翼飞行器总体布局练习案例。设计者可以据此继续完善电机、电调、飞控、电池、云台和防护罩等子装配，也可以把机架导入运动仿真或有限元分析环境，检查机臂在最大推力下的挠度、模态频率以及桨叶旋转间隙。对于设备选型人员来说，这种开放式机架的优势在于改装空间大、零件数量少、维护方便；需要注意的是，裸露桨叶对周边人员和物体存在风险，实际飞行场景中应根据任务需求增加桨保护圈、起落架或减振平台。

　　整体来看，该四旋翼结构不是单纯的外观造型，而是一套包含动力布置、载荷安装、重心控制和装配约束的小型飞行平台。中心板的模块化孔位、机臂的等长布局、电机座的垂直安装面以及螺旋桨的旋转包络，共同决定了后续飞行稳定性和扩展能力。工程应用中，可在该基础上根据航拍、巡检、教学演示或传感器搭载等不同用途，调整轴距、臂长、板厚、起落高度和载荷安装位置。
