尼龙烧结轻量化四旋翼飞行载具结构

　　这套四旋翼飞行载具结构面向小型低空验证、教学实验与快速原型开发场景，整体采用十字交叉的四轴布局，机身承载件围绕中心载荷舱向四个电机安装位延伸，机臂与中心底盘整合为一体，减少了传统拼装机架中大量连接板、紧固件和局部补强件的使用。对于课程设计、小型飞行器试制以及非标飞行平台开发而言，这种结构能够在较短迭代周期内完成外形验证、装配干涉检查和动力布置评估，尤其适合需要反复调整电机座、桨叶避让空间和中心设备舱尺寸的开发任务。

　　从实际用途看，该平台主要承担轻量载荷下的短航时飞行验证，可用于旋翼气动布局观察、飞控安装位置评估、电池舱空间校核以及地面拆装训练。整机自重控制在约450克量级，推力与自重比例按8:1进行配置，动力余量较充足，能够在悬停、低速平飞和小幅机动过程中保留较好的控制裕度。该推力配置并不追求长航时或大载荷，而是强调试制阶段的安全性与可调性：当单个电机输出存在差异、桨叶效率略有偏差或机身重心出现小幅偏移时，较高的推重比可以降低调试难度，使飞控修正和地面试飞验证更容易展开。

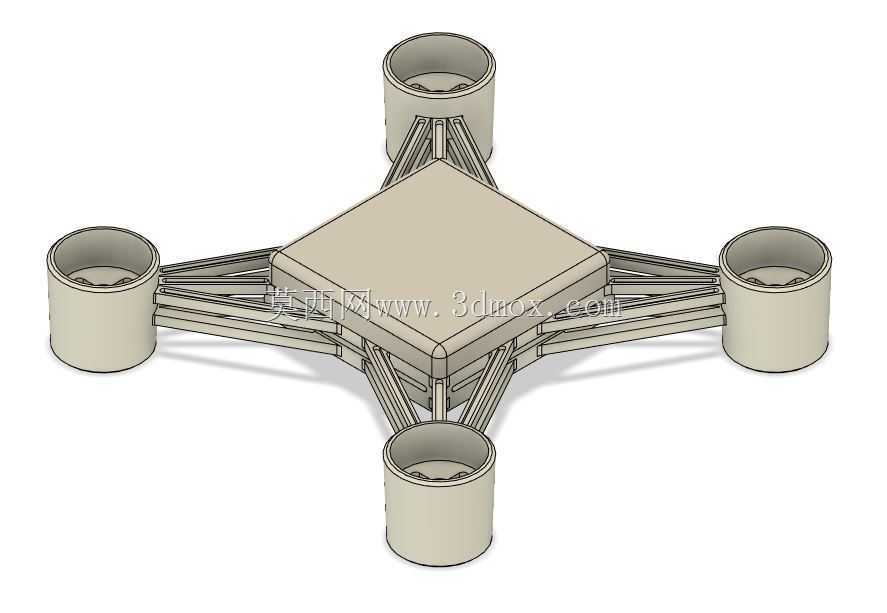

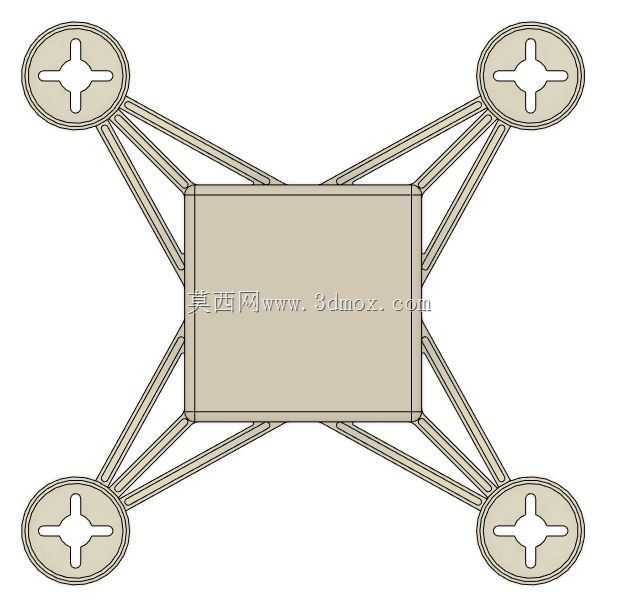

　　结构设计上，中心区域设置近似方形的载荷安装面，用于放置飞控板、电池、接收模块或实验传感器。该区域既是整机几何中心，也是主要质量集中区，设计时需要让电池和飞控尽量贴近旋翼旋转平面附近，以降低转动惯量对姿态响应的影响。四个机臂从中心舱向外伸展，末端形成直立的圆筒状电机安装座，安装座轴线与机身平面垂直，保证电机输出轴与桨叶旋转面处于合理位置。机臂截面并非简单等厚杆状，而是在靠近中心盘区域逐渐加宽，形成类似加强筋和过渡曲面的传力路径，使电机推力、起降冲击和机身弯曲载荷能够沿臂体连续传递到中心框架。

　　底盘采用尼龙6材料通过选择性激光烧结工艺成型，这一选择与小型无人机的受力特点高度匹配。尼龙6具有较好的韧性和耐冲击性能，在轻微触地、桌面跌落或桨叶碰擦时，不像脆性光敏树脂那样容易出现瞬间断裂；SLS工艺无需支撑结构，能够成型带内部空腔、变厚度肋板和复杂曲面的一体化机架，对于机臂下方悬空结构、电机座环形壁厚以及中心舱边缘过渡都比较友好。设计时需要重点控制烧结件的最小壁厚、粉末清理通道和后处理余量，电机座内孔、紧固件埋入位置以及机臂根部转角都应避免过薄截面，防止在持续振动下产生裂纹。

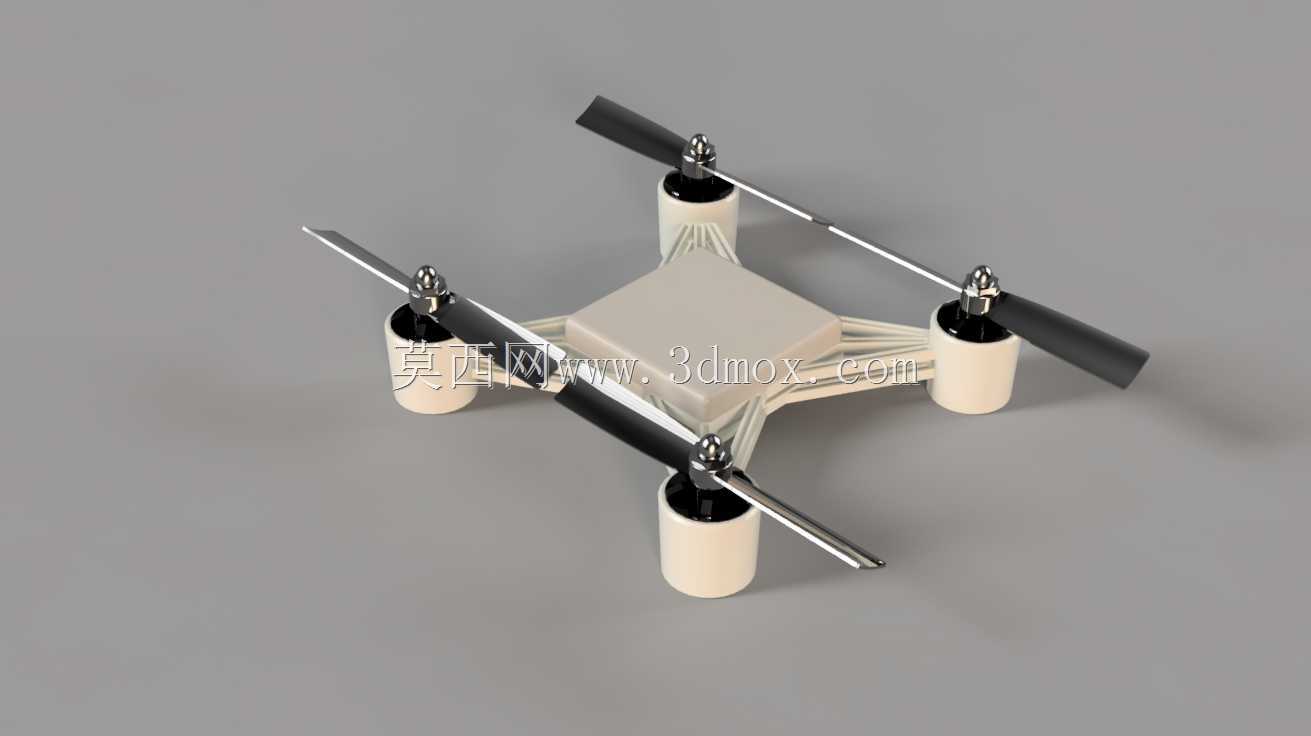

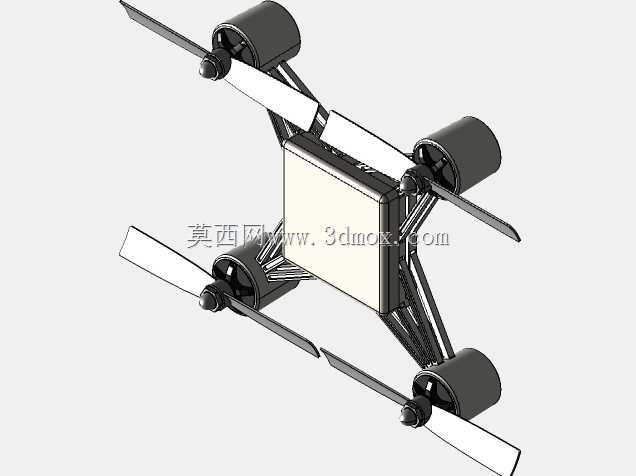

　　旋翼系统采用两叶螺旋桨，相邻轴之间通过桨叶朝向和旋转方向形成反扭矩平衡。建模时不能只关注机身外观，必须给桨叶旋转留下完整扫掠空间：相邻桨尖之间应保留安全间隙，桨叶下方与机臂上表面、电机座侧壁以及中心舱边缘不能发生干涉。由于螺旋桨在高速旋转时会产生气动拉力、振动和轻微形变，桨叶与固定结构之间的间隙不能按静态装配的最小值处理，尤其在试制阶段桨叶规格可能调整，机臂长度和电机座高度应预留一定更换裕度。图中金属质感的细长杆件可作为桨叶保护、测量参考或辅助支撑结构进行表达，实际工程中若作为防护件使用，还需校核其重量对转动惯量和续航的影响。

　　安装边界方面，四个电机座构成整机最外侧的主要支撑点，机身最大外廓由对角电机间距和桨叶扫掠直径共同决定。中心载荷舱的平面尺寸决定了电池、飞控和布线空间，舱体高度则影响起落状态下底部设备的离地间隙。四个圆筒状电机座同时承担起降支撑作用，其下端面构成接触地面的支撑边界，因此需要保证四个支撑端面处于同一平面，并让整机重心落在四个支撑点围成的区域内，避免地面停放或起飞瞬间发生侧翻。若后续增加相机、吊舱或传感器，应优先布置在中心区域，并重新核算重心与桨盘载荷。

　　从三维建模角度看，该作品的价值不在于复杂曲面数量，而在于把飞行器的结构逻辑表达清楚：机臂如何从中心盘扩散，电机座如何承受轴向拉力，尼龙打印件如何通过壁厚和圆角实现减重与强度平衡，桨叶旋转空间如何与机身边界协调。布线可沿机臂内侧或根部凹槽走向电机，电池拆装路径应避开旋翼扫掠区，飞控安装面宜保持平整并预留减振垫厚度。对于结构设计人员来说，这类模型可直接用于小型无人机机架方案评审、增材制造工艺讨论和飞行平台前期布局验证。
