尼龙U形叉铰接连接件系列结构

　　这套U形叉连接件覆盖M5至M20的常用螺纹规格，主体采用尼龙材质成型，在轻量化传动、低载荷连杆机构、非金属夹持装置以及需要绝缘或耐腐蚀的设备中使用较多。实际装配时，圆柱端外螺纹旋入调节螺杆、推杆或设备基座，叉口端通过横向销孔与拉杆、摇臂、连杆端头形成铰接，使被连接部件在限定平面内摆动，同时承担轴向拉压传递。

　　从结构布置看，系列件采用统一的功能分区：下部为外螺纹圆柱段，中部为加强过渡区，上部为平行双耳叉体。叉口两耳保持同轴销孔，销孔轴线与螺纹杆轴线垂直，保证铰接运动平面明确。螺纹段承担旋入深度和轴向承载，叉耳承担销接载荷，过渡区通过圆角和截面加厚降低应力集中。尼龙材料相较金属件具有自重小、耐锈蚀、绝缘、摩擦噪声低等特点，适合轻工输送、食品包装外围调节机构、实验设备、水族及管路固定、户外非金属机构等场景；但在选型时不能按金属叉接头等强度套用，应结合工作拉力、冲击频率、环境温度和蠕变特性校核。

　　设计该类零件时，首先要确定螺纹杆规格与叉口宽度之间的匹配关系。小规格件螺纹直径较小，叉耳厚度和销孔直径也相应缩小，适合微调拉杆、轻载张紧装置；大规格件叉体明显加宽加厚，销孔周围材料余量增加，用于承受更大的轴向拉力和反复铰接载荷。三维建模时可先建立单规格基础件，再以螺纹公称直径、螺距、叉口开度、耳厚、销孔直径、总高、螺纹有效长度等参数驱动系列化变形。图中各规格外形比例逐级放大，但功能特征保持一致，便于在装配中按载荷和安装空间替换。

　　安装边界需要重点关注三处。第一，螺纹段旋入配对件后应保留足够啮合长度，过短会降低拉脱阻力，过长则可能顶死内部结构或影响叉口方向；若设备需要调节长度，还应配合锁紧螺母固定旋合位置。第二，叉口宽度要与被夹持连杆端头厚度匹配，间隙过大会带来冲击和偏载，间隙过小则装配困难并可能在摆动时卡滞。第三，横向销孔装入销轴后，销轴端部需要通过卡簧、开口销、铆边或螺钉限位，防止工作振动中脱出。

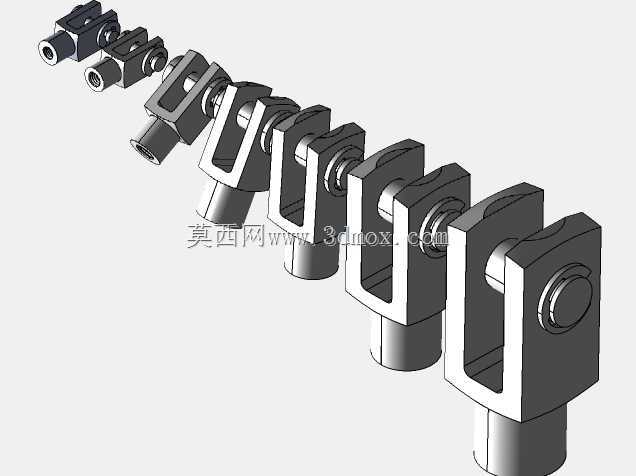

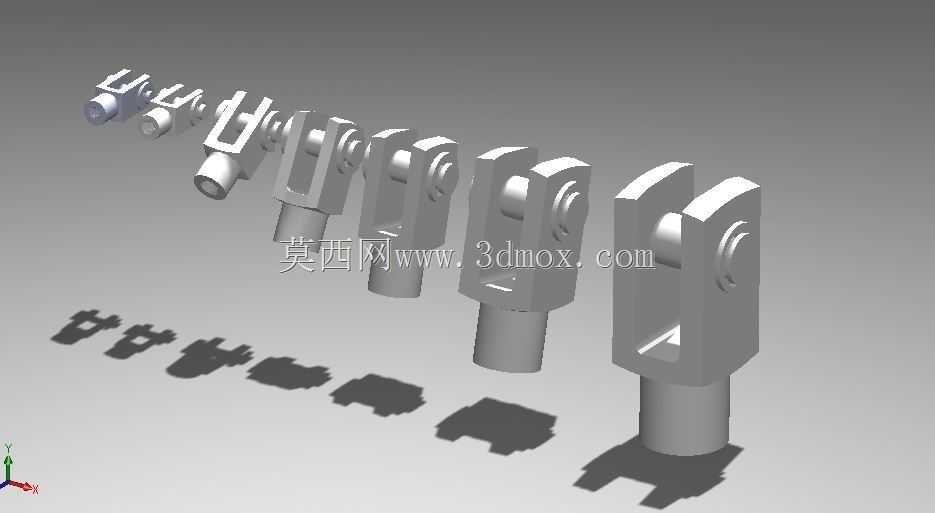

　　外形尺寸方面，系列模型从小号到大号呈现连续梯度：螺纹杆直径随M5、M6、M8、M10、M12、M16、M20等规格增大，叉体总高、耳板宽度、销孔中心高度和叉口净宽同步增加。建模时不宜只做外观缩放，因为螺纹牙型、销孔间隙、耳板厚度和过渡圆角并非线性关系。若用于开模或机加工，尼龙件还应考虑成型收缩、拔模斜度、孔位补强以及壁厚均匀性；叉耳根部容易在拉力和销孔挤压共同作用下出现开裂，圆角区域应避免尖锐突变。

　　在机构用途上，这类U形接头常用于把旋转运动或直线位移转化为受控摆动，例如风门挡板拉杆、阀门远程操纵杆、夹具调节连杆、罩盖快压连接、传感器支架铰接、轻型气缸推杆端连接等。它的优势不是承受高载荷，而是在低成本、轻重量和耐腐蚀条件下提供可靠的销轴连接。装配校核时应让连杆受力尽量通过螺纹轴线和销孔中心，减少偏心弯矩；若存在侧向力，应增加导向或改用金属关节轴承。模型中各规格并排展示，既能直观比较尺寸递增关系，也方便设计人员在总装阶段根据行程、拉力和安装空间选择合适的铰接端头。
