MSA滤罐转接3M半面罩适配结构

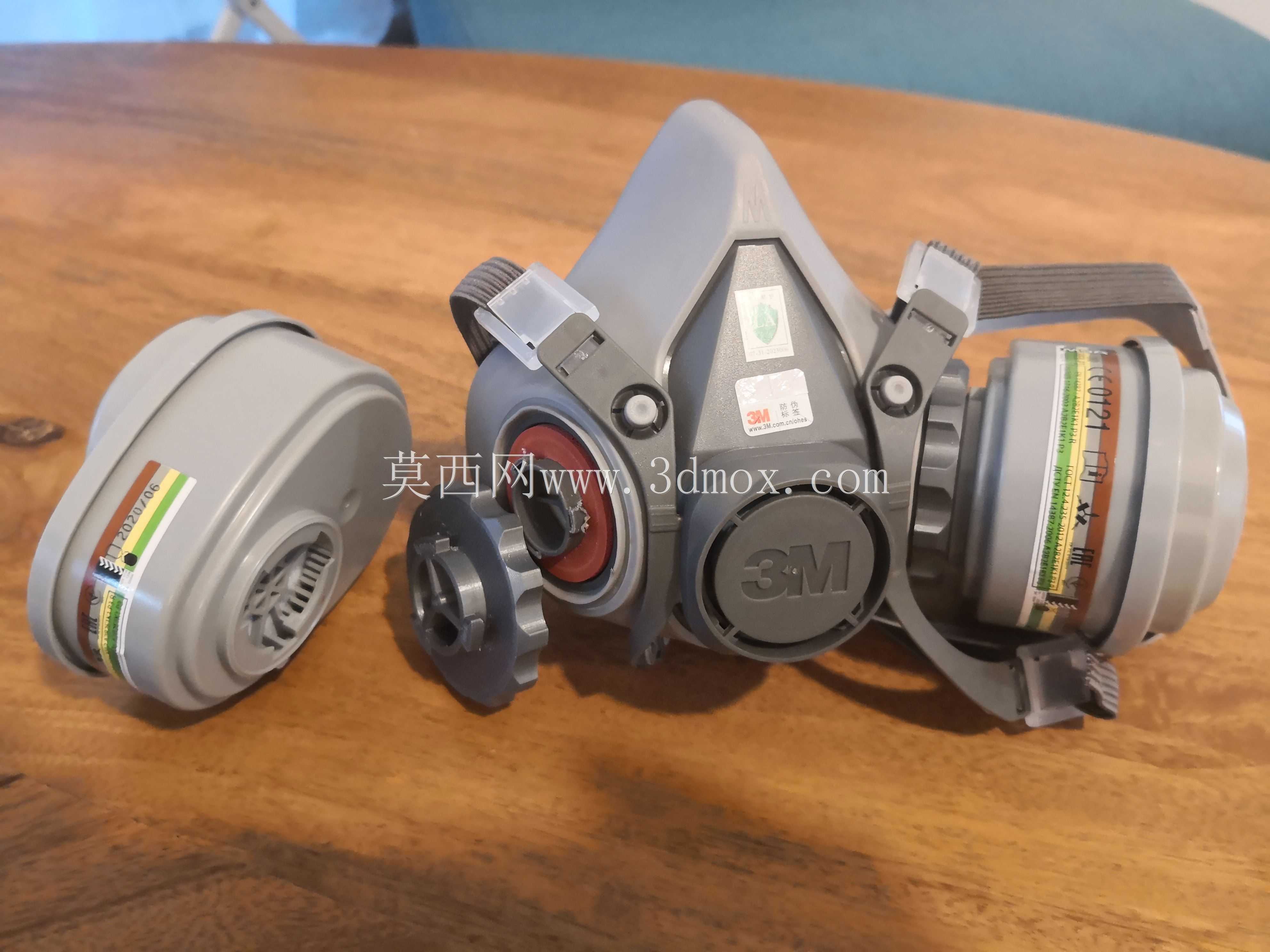

　　这套转接结构的核心作用，是打通两类主流呼吸防护面罩的滤材安装接口，让原本仅适配MSA系列滤毒罐的过滤元件，可以可靠装配到3M 6000/7000系列半面罩上，解决现场防护耗材跨品牌混用的适配痛点。在化工检修、喷涂作业、粉尘清理、应急消杀这类实际工况里，作业人员往往已经长期习惯某一款面罩的佩戴贴合度：3M半面罩的硅胶面部密封裙边弧度、头带四点吊挂的受力分布，对多数东亚人脸型的贴合适配范围较广，长时间佩戴的压迫感更低；而MSA的部分专用滤毒罐在特定有机蒸气、酸性气体、综合颗粒物防护等级上有对应选型优势，过往两类产品接口螺纹规格、卡扣定位间距、密封端面形式完全不通用，现场要么整批更换面罩，要么被迫放弃某一类滤材的防护选型，转接适配器的出现刚好补上了这个接口兼容的缺口。

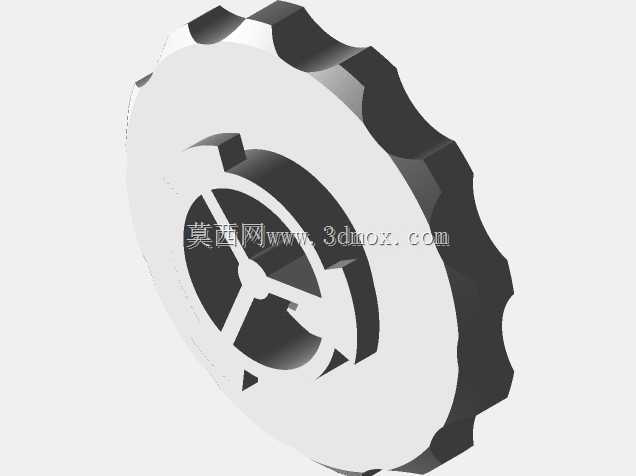

　　从结构设计逻辑来看，转接件采用双侧异接口的分体式布局：朝向面罩的一侧完全复刻3M原厂滤罐的卡口轮廓，保留了原接口的双导向滑槽、旋转锁止凸台、端面环形密封压边，安装时和原厂滤罐操作逻辑完全一致，对准卡口后旋转约四分之一圈即可听到锁止卡扣的到位声响，不需要改动面罩本体的任何结构，也不需要额外加装绑带、抱箍这类辅助固定件。朝向滤罐的一侧则匹配MSA滤罐的接口定位特征，对应MSA接口的止位台阶、密封槽位置做了适配，端面预留了标准O型圈安装槽，装配后橡胶O型圈被两侧端面均匀压缩，压缩率控制在20%-30%的合理区间，既不会因为压缩量过大导致旋转拧入阻力过大、操作费力，也不会因为压缩量不足出现呼吸通路漏气，确保整个气路的负压密封性。

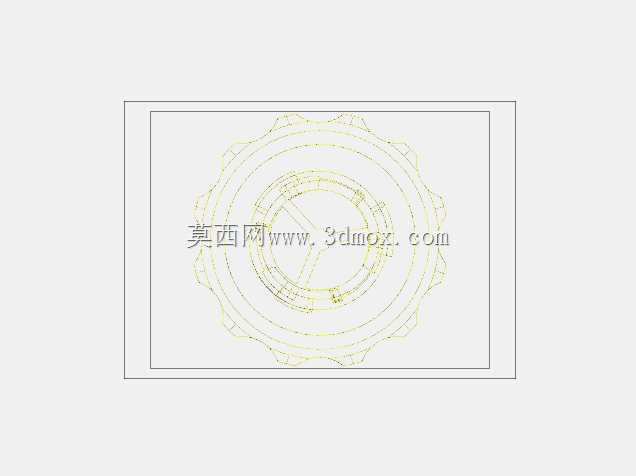

　　建模过程中首先要核对的就是两侧接口的安装边界尺寸：3M半面罩的滤罐接口中心距为标准双罐布局的108mm，转接件装入后面罩两侧滤罐的外轮廓总宽度需要控制在180mm以内，避免作业人员在狭窄管道、设备夹层内作业时，滤罐外侧剐蹭管壁导致接口松脱；转接件自身的轴向厚度控制在22mm，装上MSA滤罐之后，滤罐最外端面到面罩面部贴合面的距离和原厂滤罐的伸出量差值不超过8mm，不会改变作业人员佩戴面罩时的视线下方视野，也不会干扰安全帽、防护面屏、焊接面罩的配套佩戴，不会出现滤罐顶到面屏支架、导致面屏无法下放到位的干涉问题。

　　结构细节上，转接件的旋转受力部位做了局部加厚：卡口凸台是整个零件受力最集中的区域，每次拆装滤罐都会承受旋转剪切力，建模时在凸台根部做了R3的圆角过渡，避免应力集中导致长期使用后凸台断裂；外圆面加工了均匀的滚花防滑纹理，戴劳保手套操作时也能稳稳捏住转接件完成拧转，不会出现打滑。气流通路部分做了等通径设计，转接件内部的气流通道直径和两侧接口的通气孔直径保持一致，没有出现缩径台阶，不会增加额外的呼吸阻力，作业人员高强度体力劳动时的吸气顺畅度和使用原厂配件没有明显差异。

　　实际装配验证需要重点核对几个配合公差：面罩侧卡口和面罩接口的配合间隙控制在0.2-0.3mm，间隙过大会出现安装松旷、转动旷量，密封面容易错位漏气，间隙过小则会出现旋转卡滞，低温环境下塑料件轻微收缩后甚至会完全拧不动；滤罐侧的密封槽深度按照O型圈线径的70%设计，保证O型圈装入后不会高出槽位过多，拧入滤罐时不会被剪切挤断。整个转接件的材料选型推荐使用ABS或者尼龙材质，重量轻、有足够的结构韧性，接触消杀溶剂、喷漆稀料时也不容易开裂，整体重量控制在单只15g以内，不会额外增加面罩前部的下坠重量，避免长时间佩戴后鼻梁位置压痕过重。

　　在现场适配场景里，这套结构不需要对原有防护装备做任何破坏性修改，作业人员可以根据当天作业环境的防护需求，灵活选择不同防护等级的MSA滤罐，不用更换已经适配自己脸型的面罩主体，既降低了防护装备的整体配置成本，也减少了作业人员因为更换新面罩不适应、出现面部贴合漏气的防护风险。建模时所有配合面都做了拔模斜度处理，后续如果采用3D打印小批量定制或者注塑量产，都可以直接出图生产，不需要额外调整结构工艺性。
