卧式单级离心泵电动泵结构设计

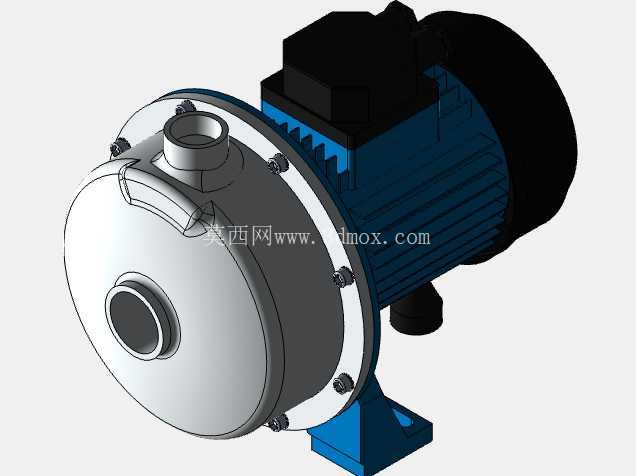

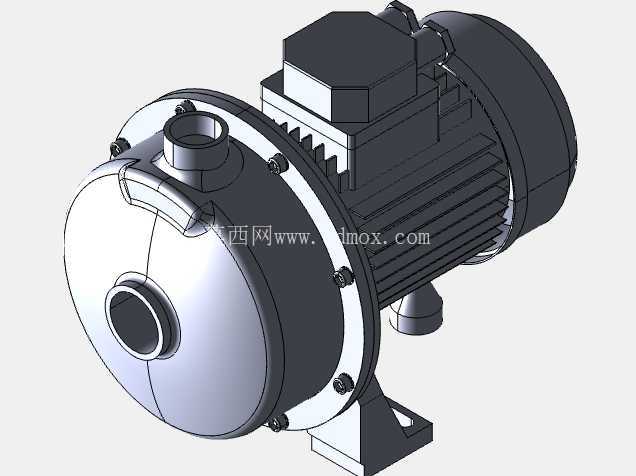

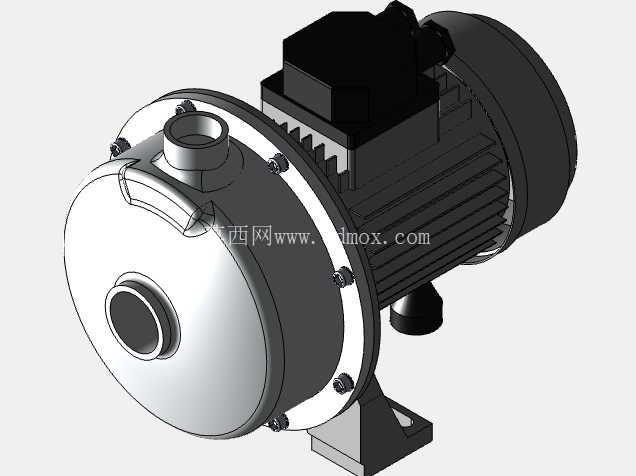

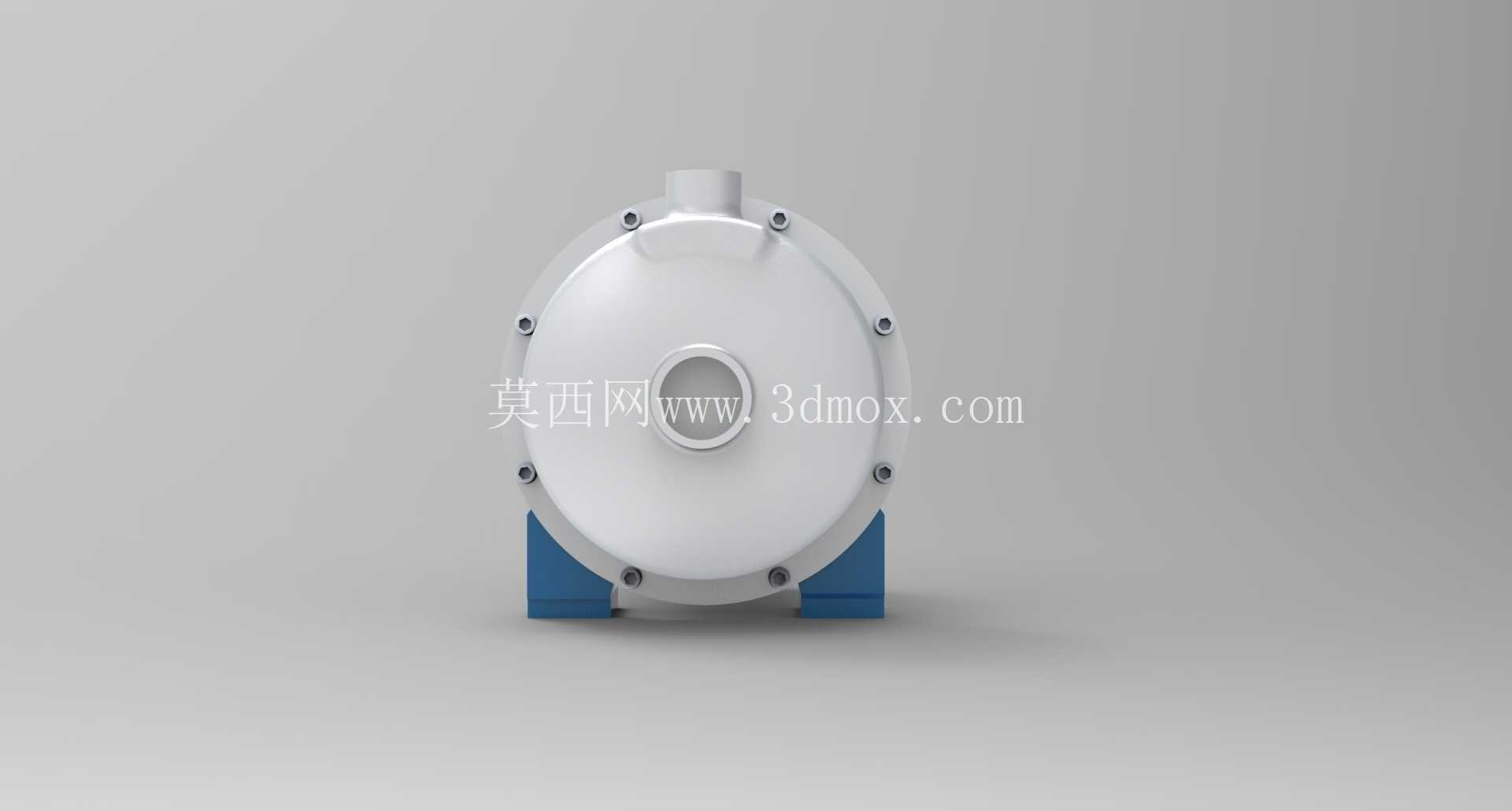

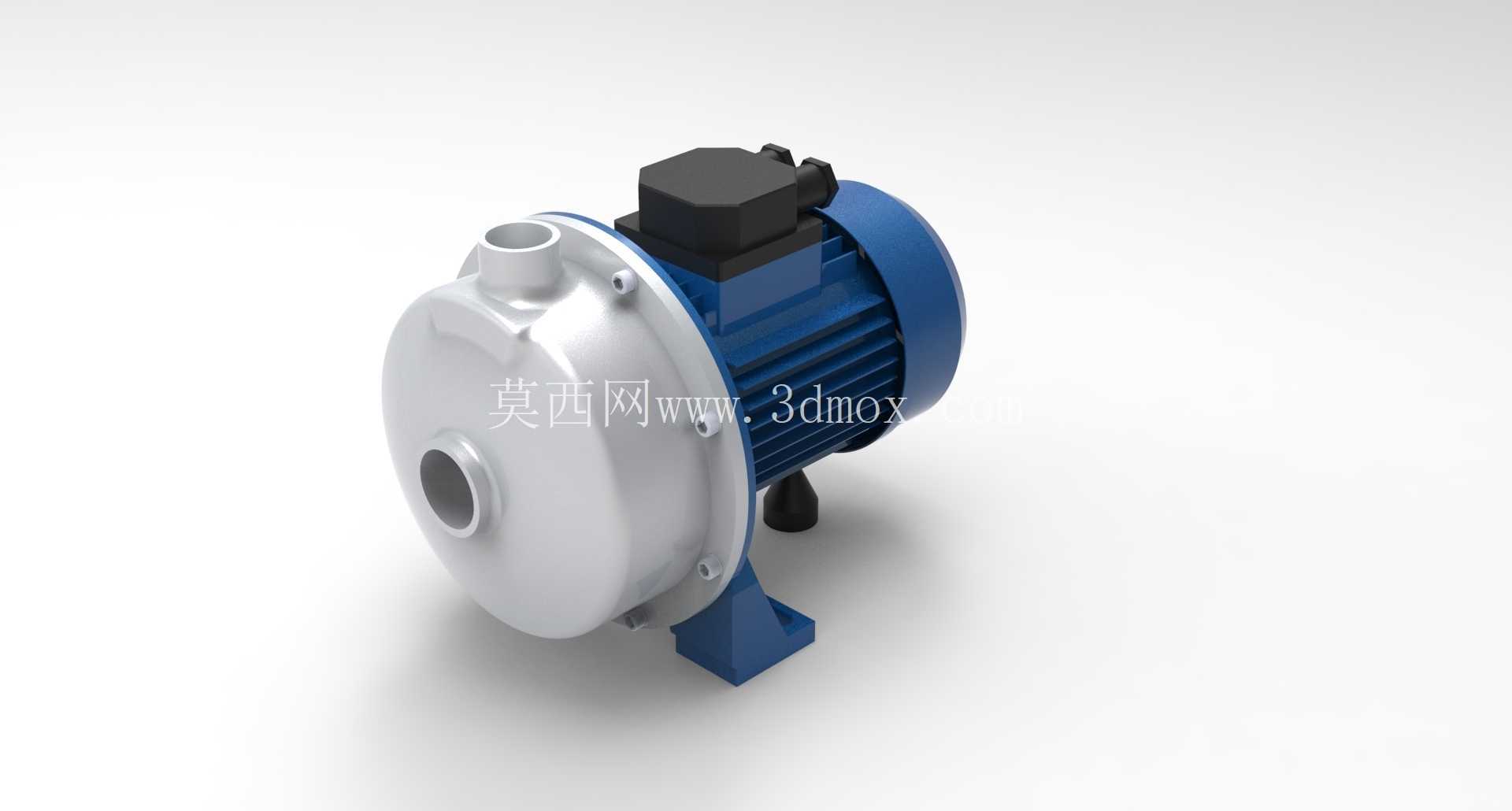

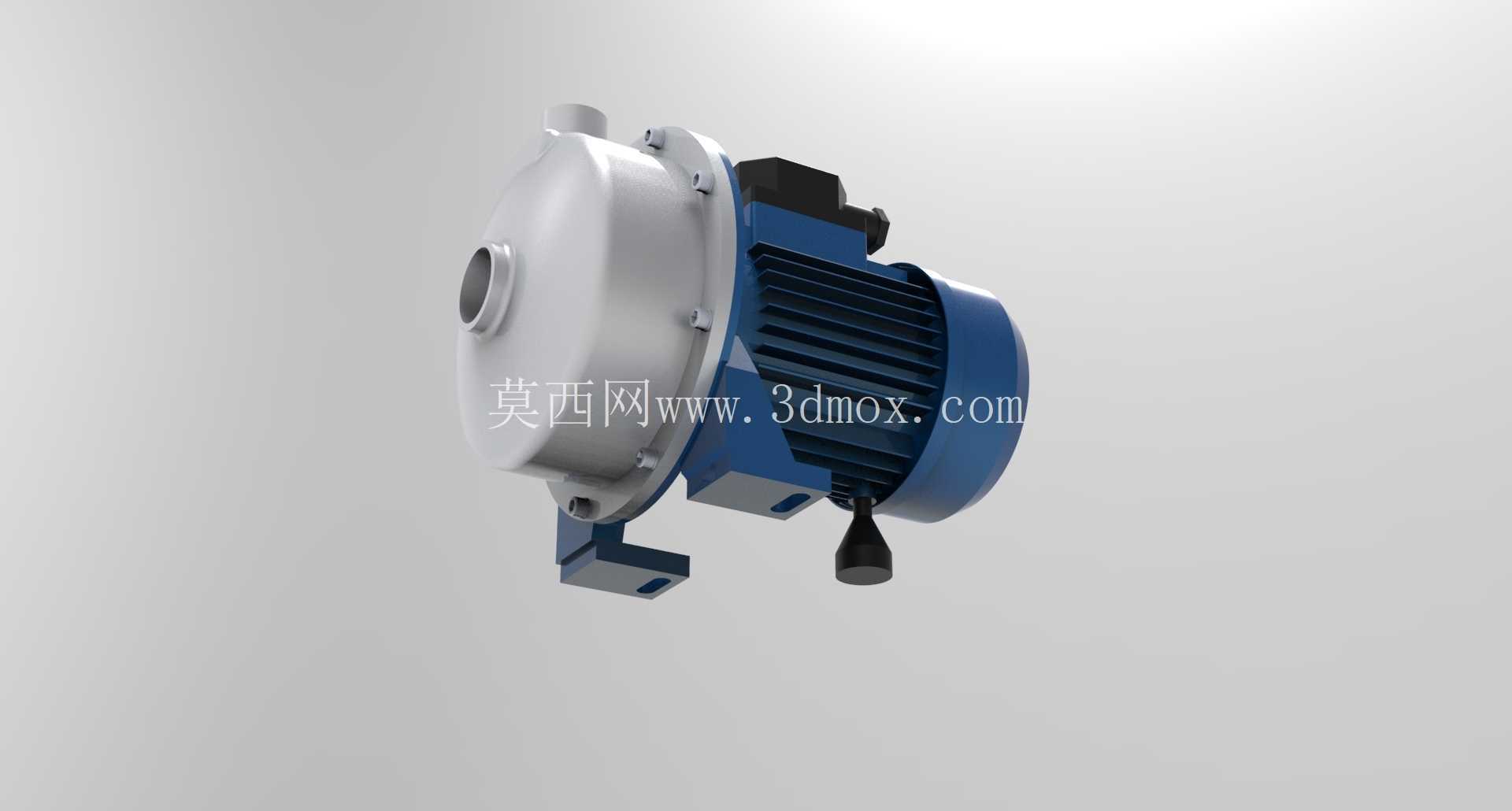

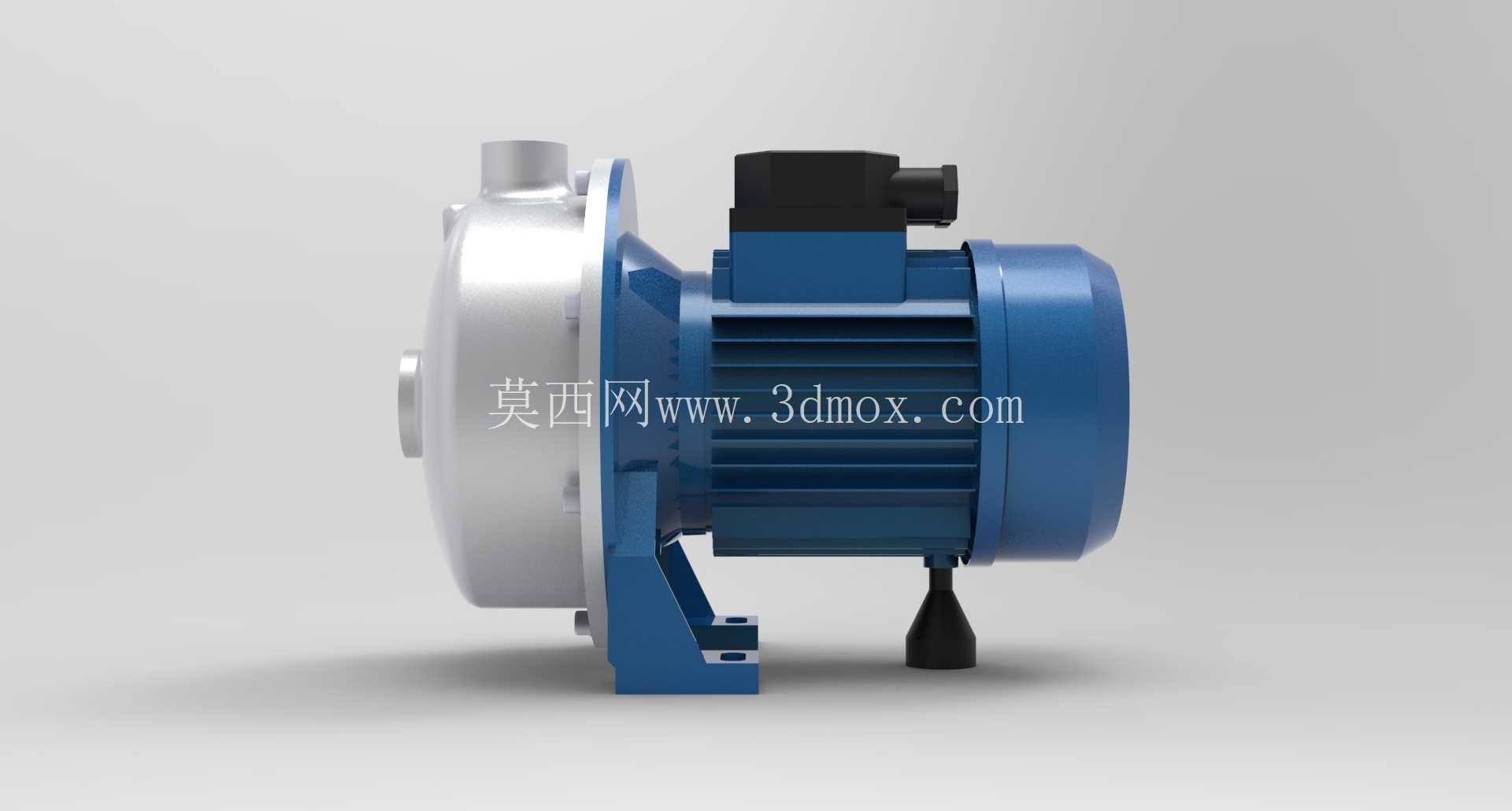

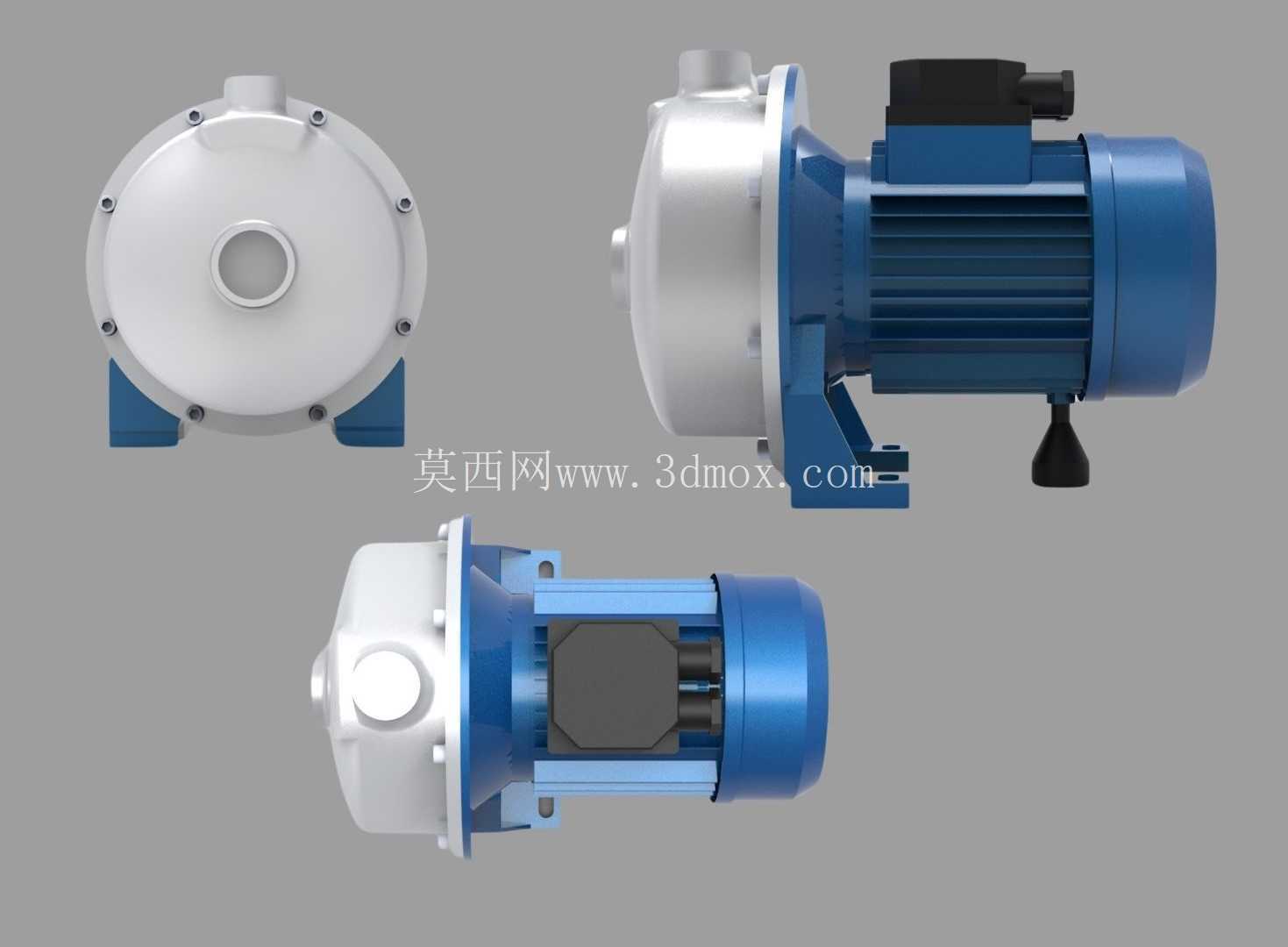

　　做流体输送类设备选型和结构设计的同行，大概率都接触过这类卧式直联离心泵的结构，这次拆解的这款BLC系列电动泵，是民用供水、小型工业循环场景里非常常见的机型，先从实际安装的边界条件说起，很多新手建模的时候容易忽略安装脚的定位公差，这款泵的安装支座和电机端盖是一体化压铸成型的，四个安装孔的中心距公差控制在±0.2mm以内，支座底面的平面度要求不超过0.1mm，避免安装时出现机脚受力不均导致的泵轴偏磨，进水口采用轴向内螺纹结构，出水口为垂直向上的外螺纹接口，接口的同轴度相对于泵轴轴线的跳动量要求控制在0.05mm以内，防止管路连接时产生额外的径向力拉扯泵体。

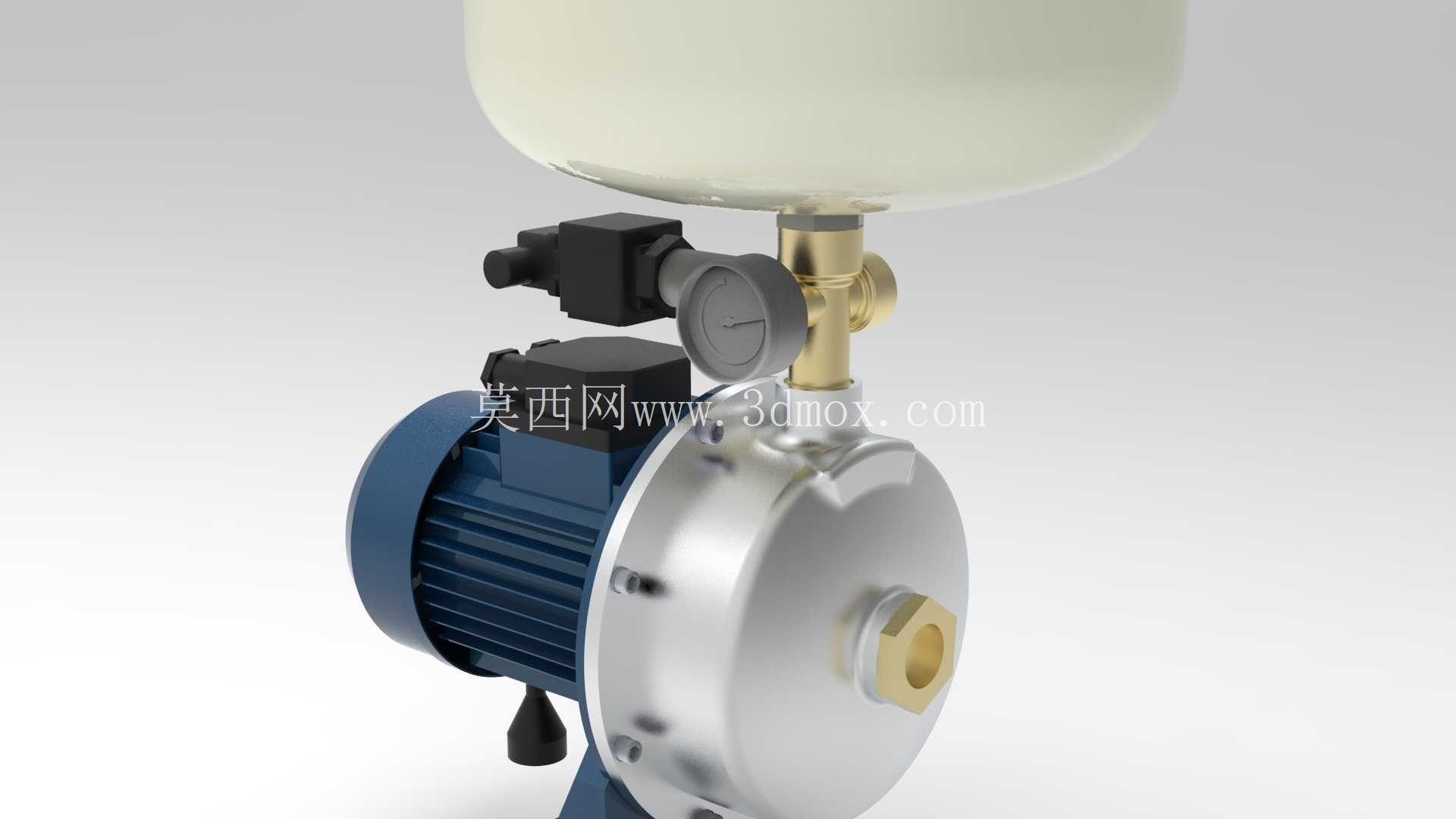

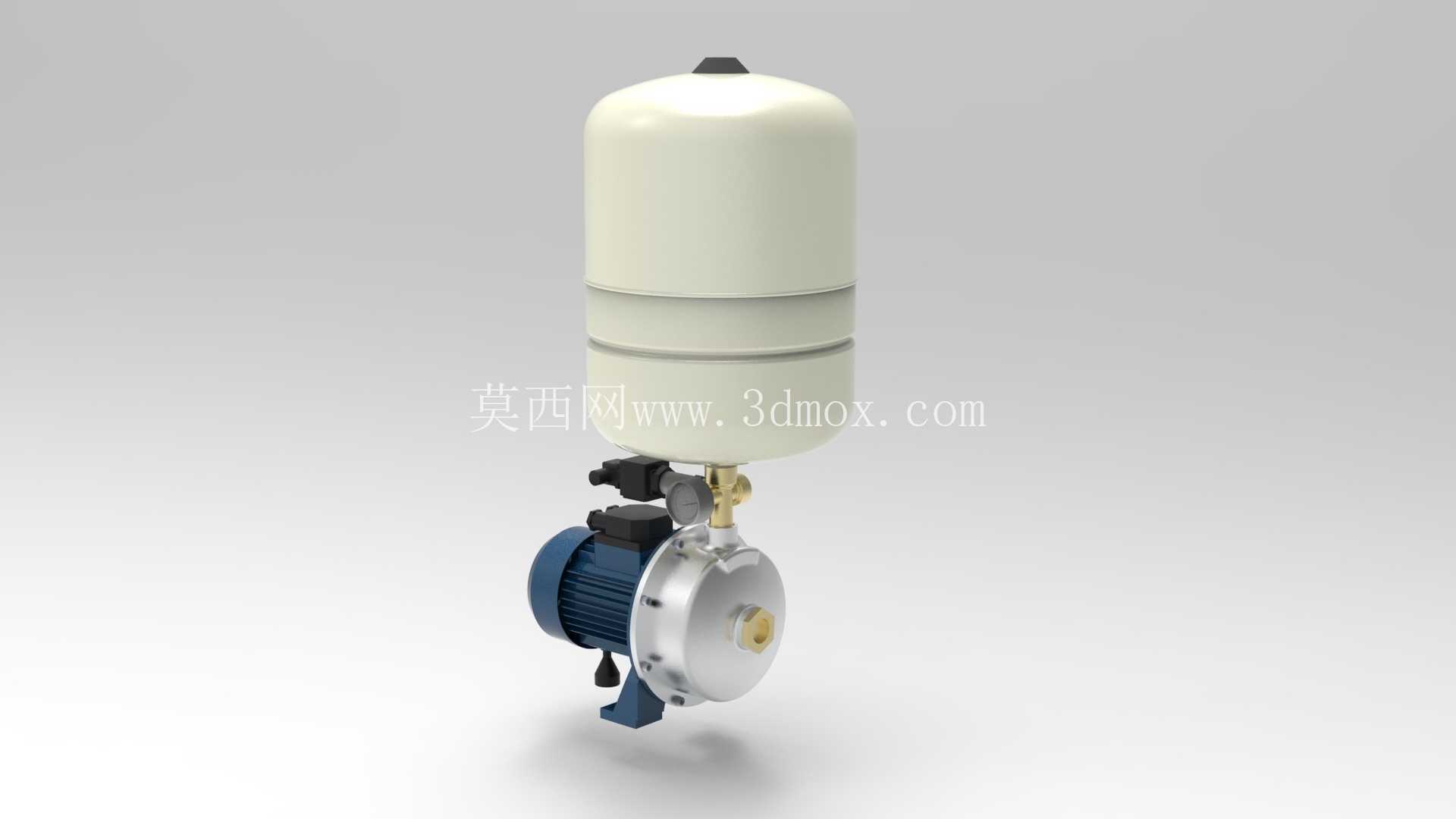

　　从功能特性来看，这款泵采用直联式结构，泵叶轮直接安装在电机输出轴端，取消了传统联轴器结构，整体轴向尺寸比带联轴器的离心泵缩短了近三分之一，非常适合安装空间局促的小型设备配套场景，比如家用自来水增压、小型暖通系统循环、园林喷灌供水、小型设备冷却循环这些场景，都能见到这类泵的身影。泵体过流部分采用不锈钢冲压成型，相比传统铸铁泵体，流道内壁的粗糙度更低，水力效率能提升8%左右，同时也能满足轻度腐蚀性流体的输送需求，比如弱酸碱的循环水、轻度污水处理的中间输送环节都能适配。机械密封采用内置式单端面结构，密封摩擦副配对为石墨对碳化硅，正常工况下的无故障运行时长能达到8000小时以上，密封腔的设计预留了微小的冲洗通道，输送常温清水时可以依靠泵出口的高压水回流实现自冲洗，不需要额外配置外接冲洗管路，简化了现场安装的管路复杂度。

　　设计思路上，这款泵的结构做了很多模块化的考量，电机部分采用标准的B14法兰安装的异步电机，前端盖和泵体的连接止口采用标准的H7/h6配合，不同功率等级的同系列泵，只要电机法兰尺寸匹配，就可以实现泵头和电机的互换，降低了生产端的备件库存压力，也方便后期现场维护更换部件。叶轮采用闭式离心结构，前后盖板都做了平衡环设计，叶轮做过动平衡校正，平衡等级达到G6.3级，额定转速2900转运行时，泵体的振动速度有效值不超过1.8mm/s，运行噪音控制在65分贝以内，适合对噪音有要求的民用场景。泵体和电机连接的位置设计了挡水圈结构，万一机械密封出现泄漏，泄漏的水会顺着挡水圈流出泵体，不会顺着电机轴渗入电机内部烧毁绕组，这个细节是很多小厂仿制产品容易忽略的点，也是影响产品实际使用寿命的关键结构。

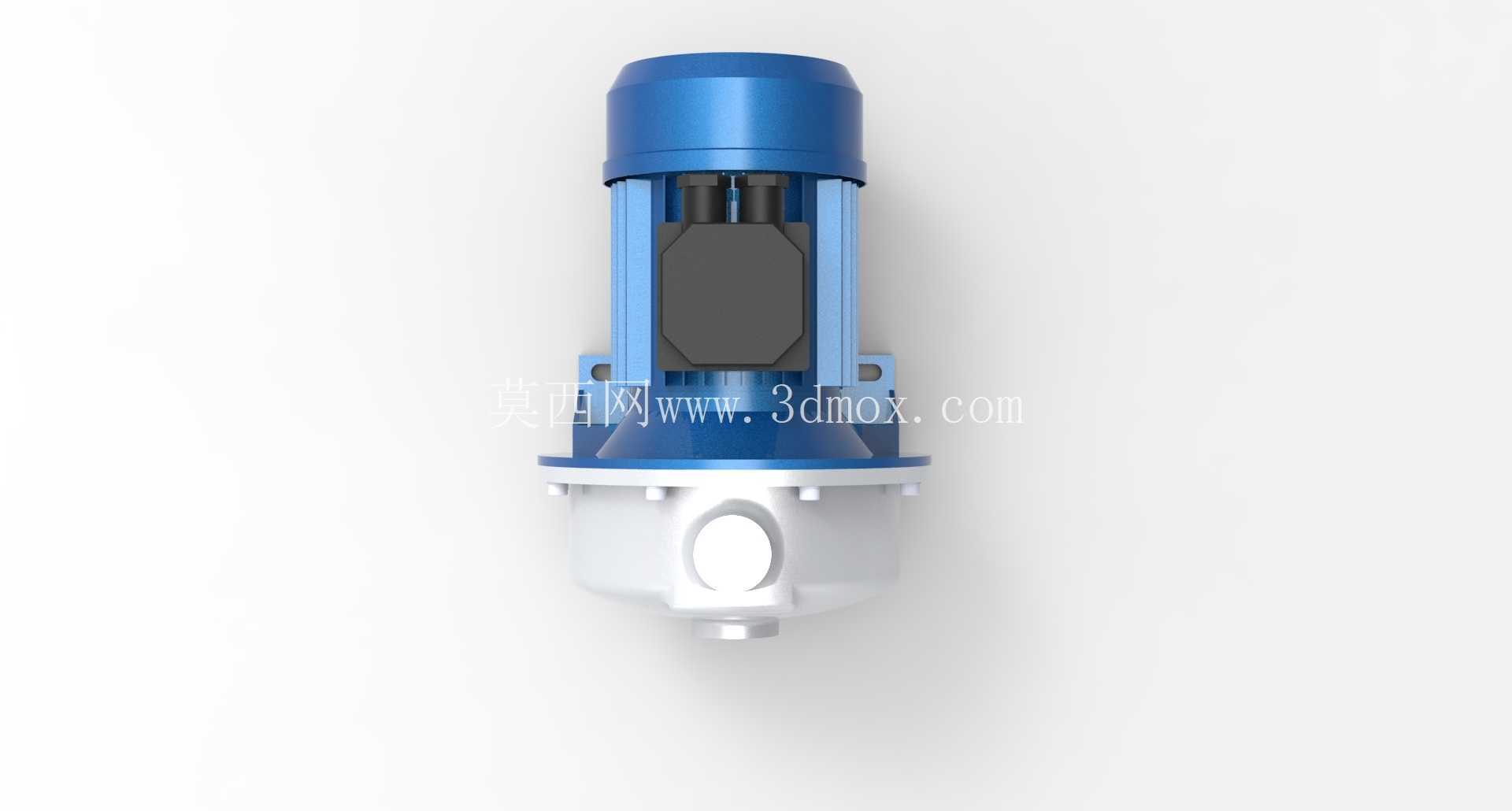

　　实际选型的时候需要注意，这款泵的安装高度要满足气蚀余量的要求，常温清水工况下的有效气蚀余量要比泵本身的必需气蚀余量大0.5m以上，避免运行时出现气蚀导致叶轮损坏、噪音增大。进出口管路的管径不要小于泵的接口口径，尤其是吸水管路，如果管径偏小或者管路弯头过多，会大幅降低泵的实际吸水性能，甚至出现抽不上水的情况。建模的时候要注意，泵的整体重心在安装脚的中心偏电机侧位置，做设备整体布局的时候要考虑重心位置对机架强度的影响，不要把支撑点设计得过于靠近泵端，避免运行时出现振动放大的情况。另外接线盒的位置是可以旋转调整的，现场安装时可以根据进线方向调整接线盒的朝向，不需要拆卸电机端盖，这个结构设计在建模时要预留出旋转的空间，不要和周边的其他部件产生干涉。

　　从结构细节来看，泵体的放水螺塞设计在泵腔的最底部位置，冬季停机或者长期不用的时候，可以拧开放水螺塞排净泵腔内的存水，避免低温结冰胀裂泵体，这个螺塞的位置建模时要预留出扳手操作的空间，很多新手做装配的时候会把周边机架设计得离螺塞太近，导致后期维护时扳手伸不进去没法操作。叶轮的锁紧螺母采用反向螺纹设计，和电机的旋转方向相反，泵启动运行的时候螺母会在惯性力作用下越转越紧，不会出现运行时螺母松脱导致叶轮窜动的问题，这个细节在做装配建模的时候一定要注意螺纹旋向的正确性，不要做成普通的正向螺纹，否则和实际生产的工艺要求不符。
