无人机空投防水急救储运箱结构

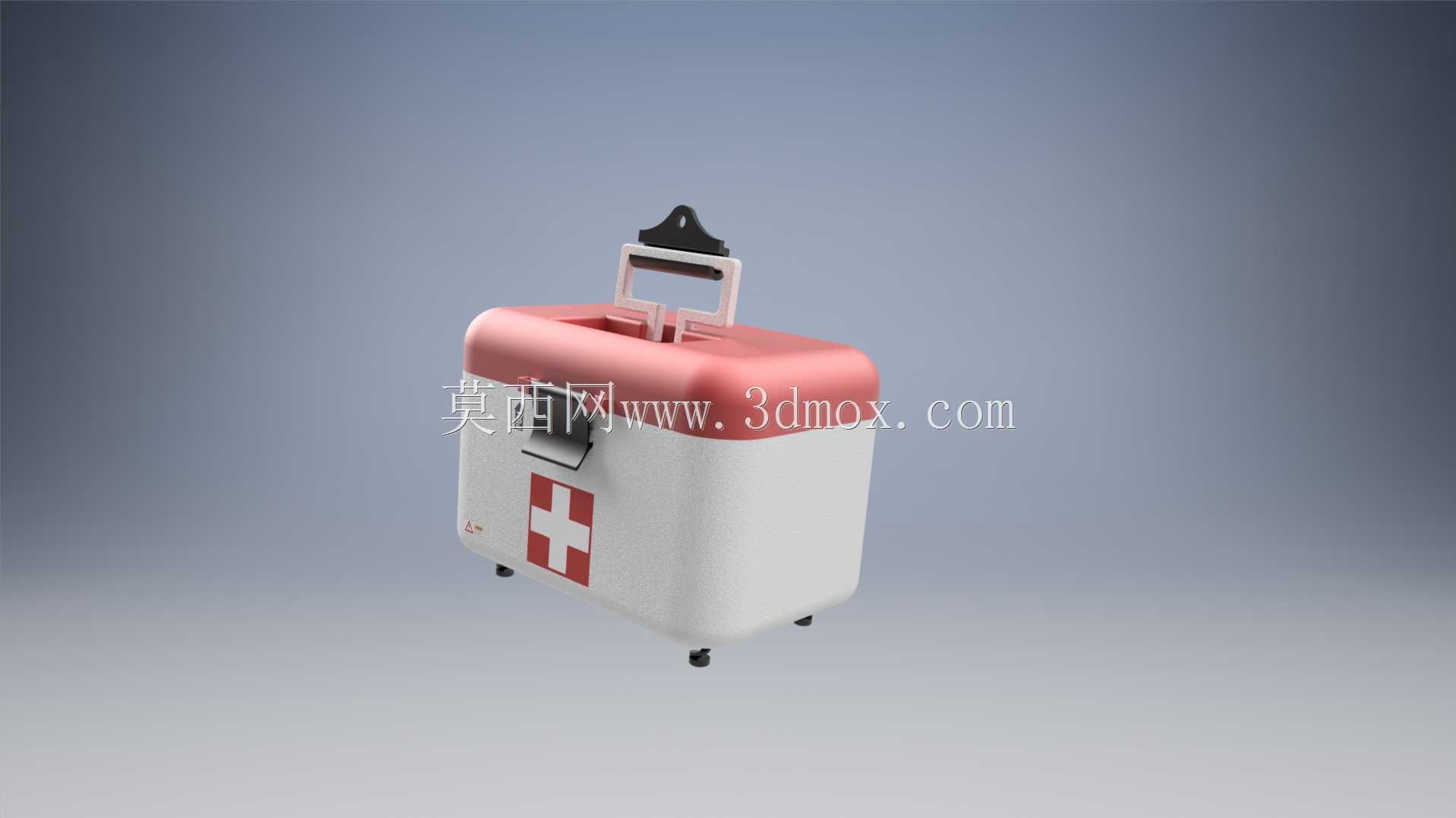

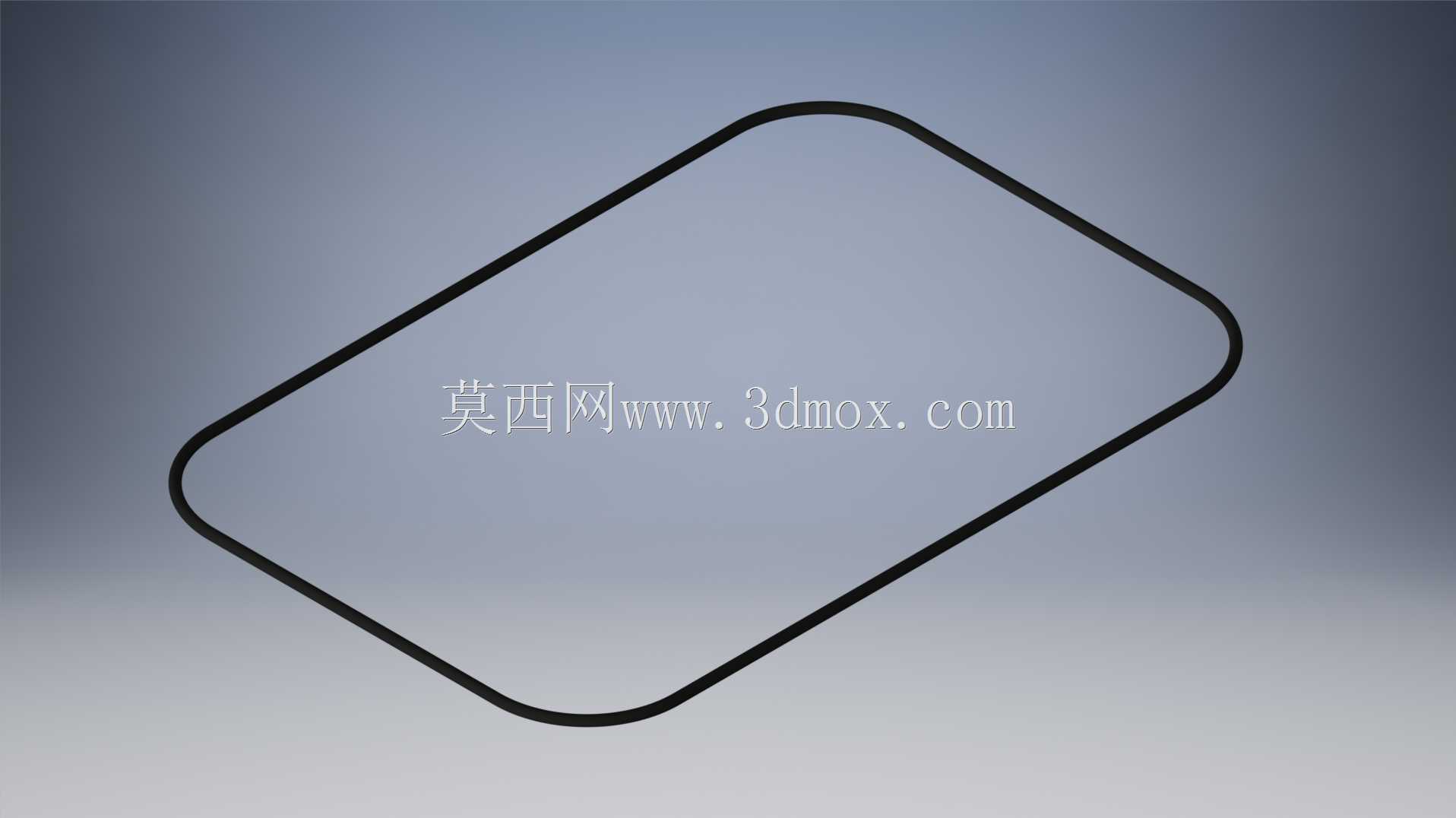

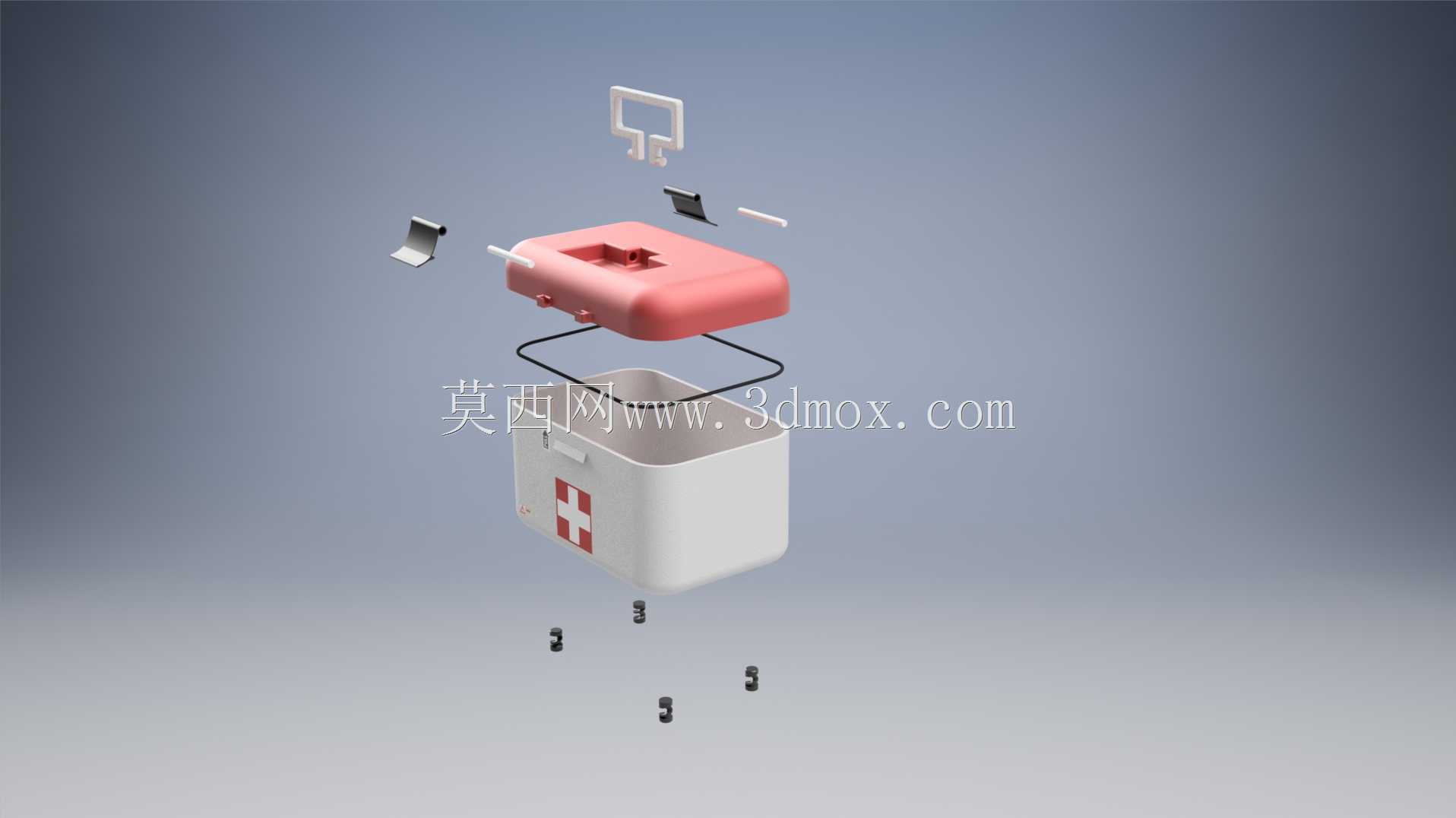

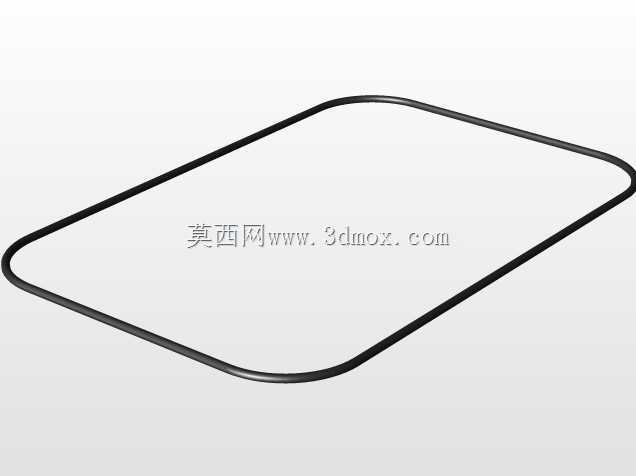

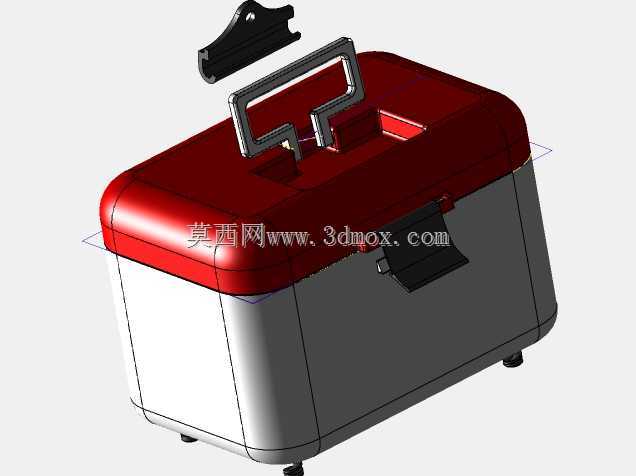

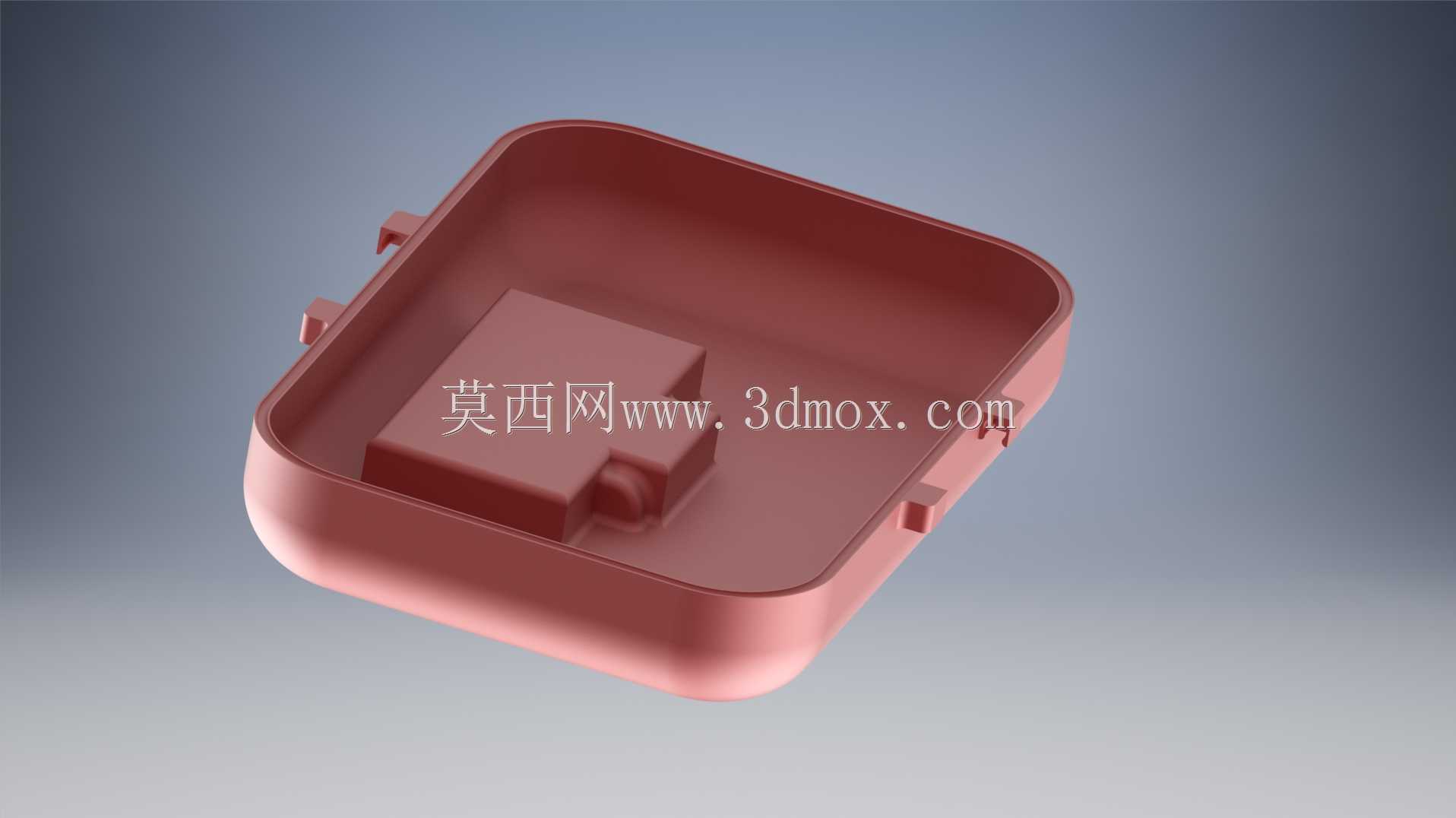

　　该储运箱体面向野外医疗物资投送、应急救援补给、偏远点位药品转运等场景，核心目标是在无人机吊挂、低空投放和地面人工搬运之间形成统一的承载界面。箱体外观采用近似圆角立方壳体，主体由上盖、下壳、顶部提手、侧部锁扣、底部支脚及密封配合结构组成。上盖与下壳的分模线位于箱体上部，分模面两侧设置连续凹槽，用于嵌入橡胶O型环。闭合后，密封圈在上下壳体之间形成压缩接触，可降低雨水、泥浆、露水及短时浸水对内部物资的影响。

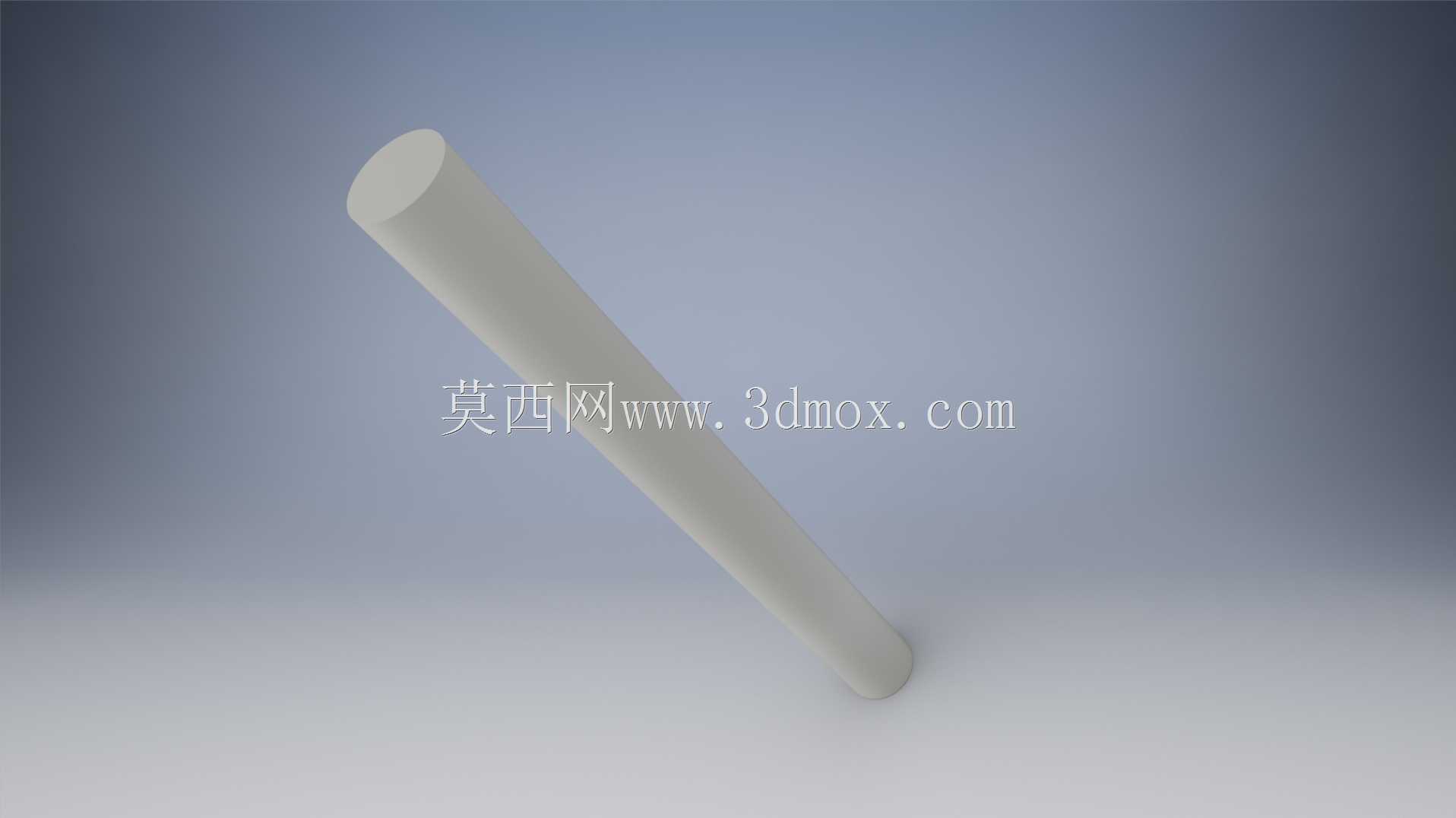

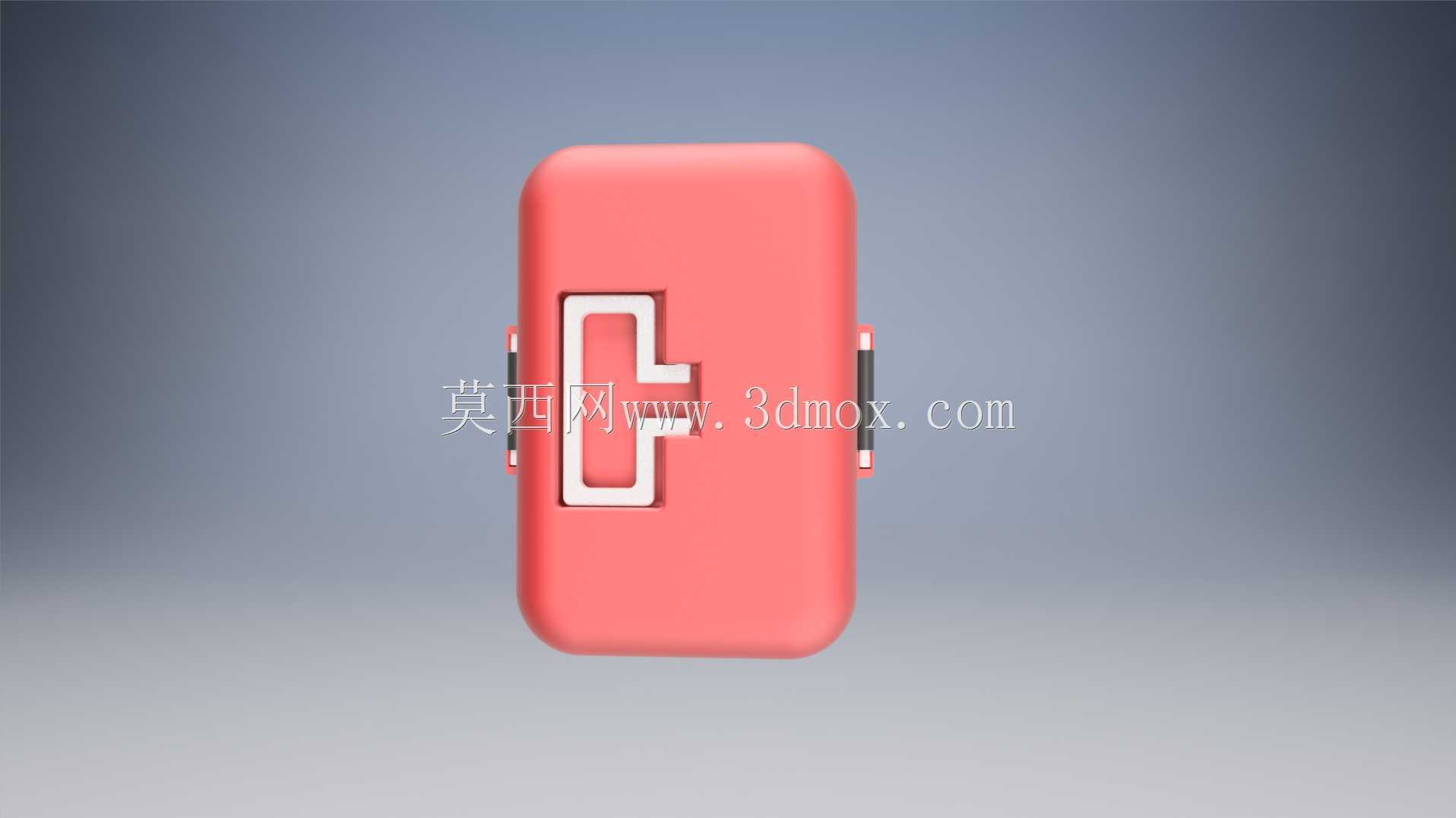

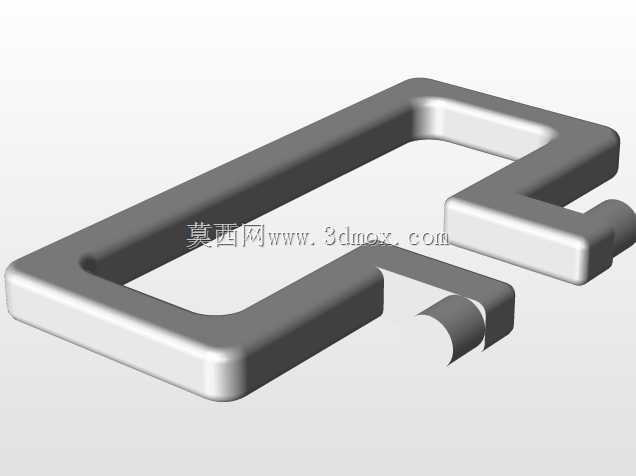

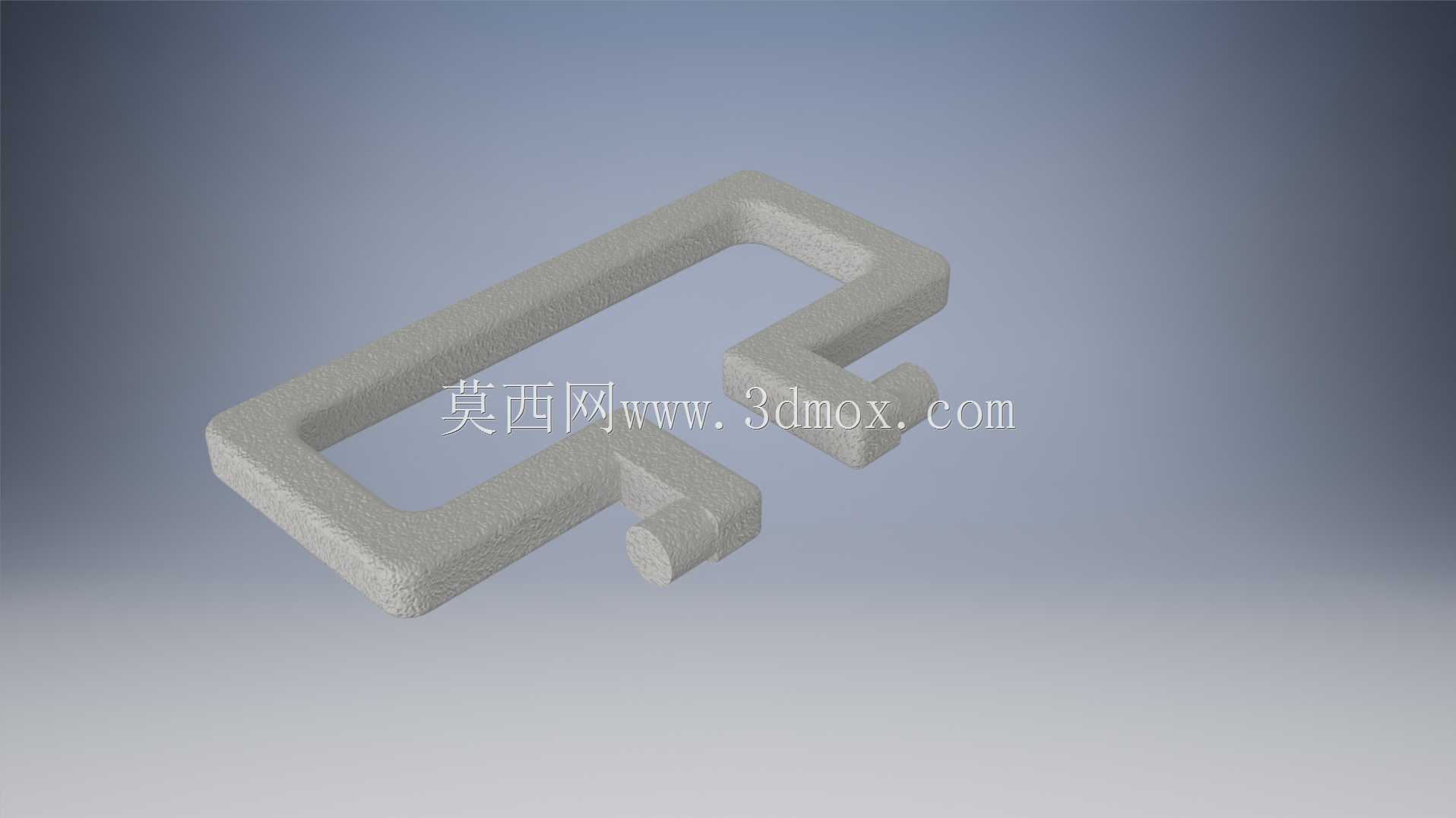

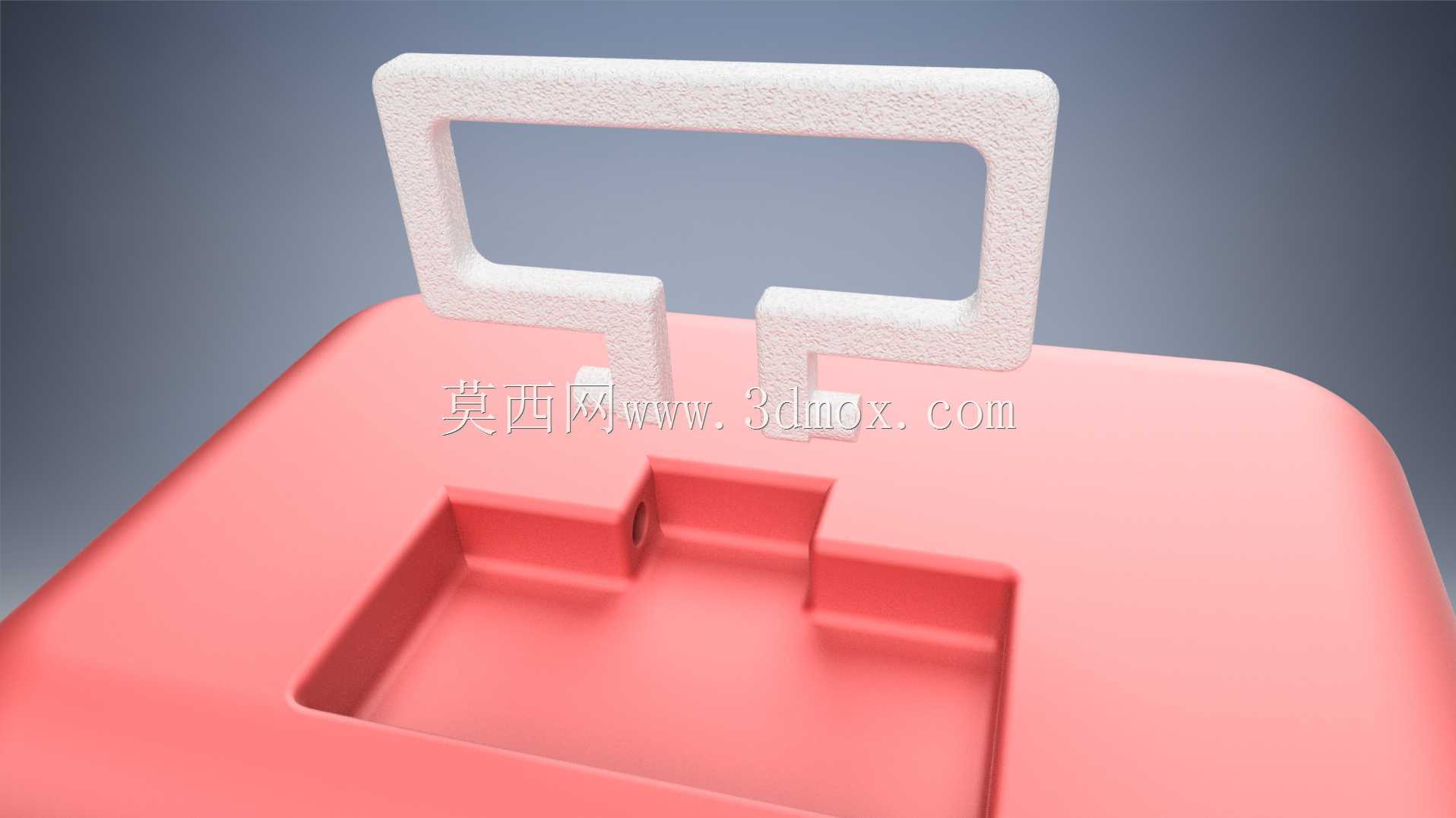

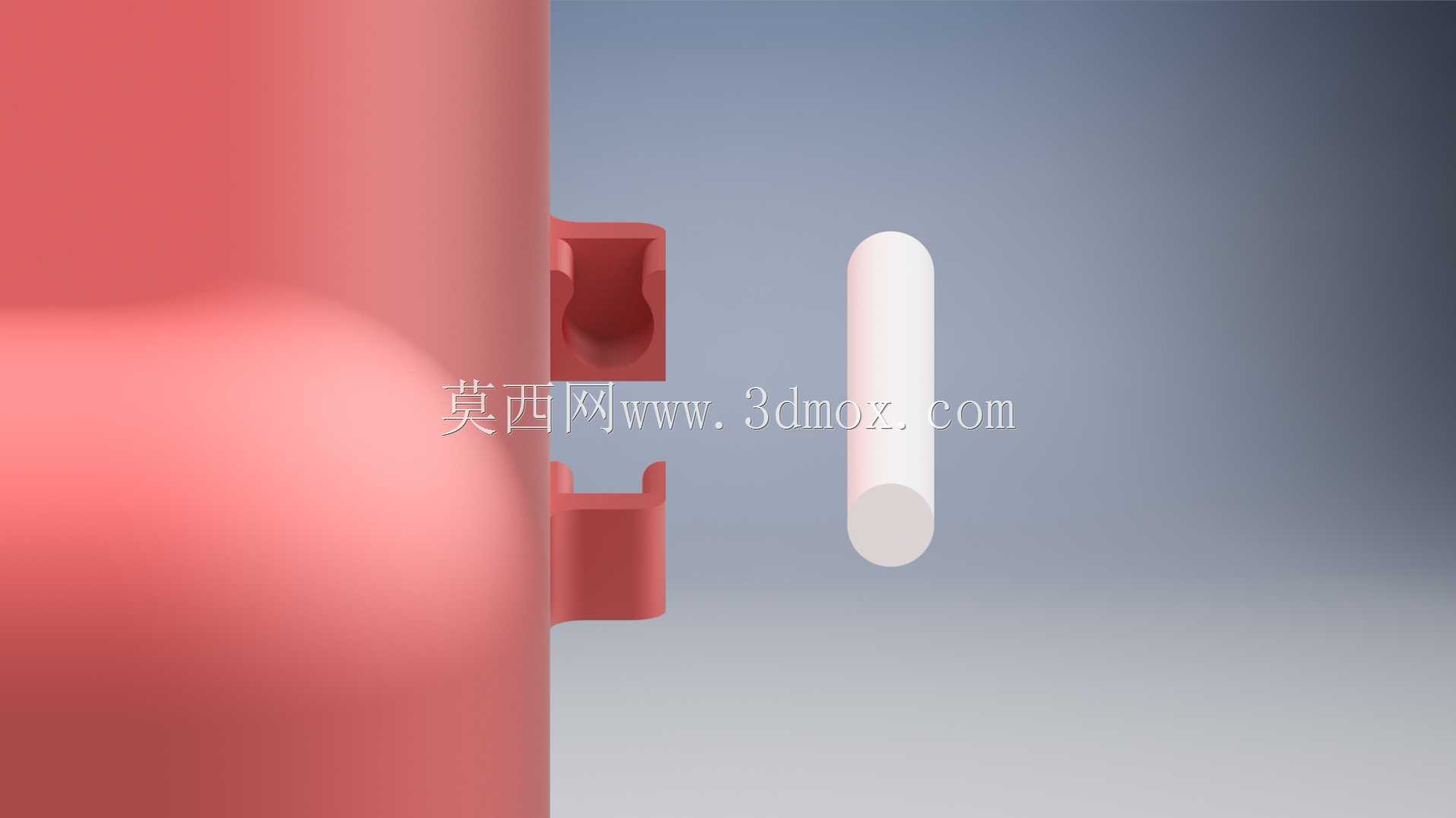

　　从实际使用流程看，箱体既可以由地面人员手提转运，也可以通过顶部可折叠手柄与无人机吊挂机构配合。手柄在非吊挂状态下能够贴近箱体上表面，减少运输和堆放时的外凸尺寸；在无人机取放时，手柄展开形成稳定的吊挂受力路径，便于挂钩进入并完成锁定。手柄与箱体之间采用压配杆件和支架组合，避免大量金属紧固件外露，既控制整体重量，也减少锈蚀点和装配工序。结构设计时需要重点关注手柄转轴区域的载荷传递，吊挂冲击不能只由薄壁外壳局部承担，应通过内部加强筋、支座加宽和连接柱分散到上盖周边。

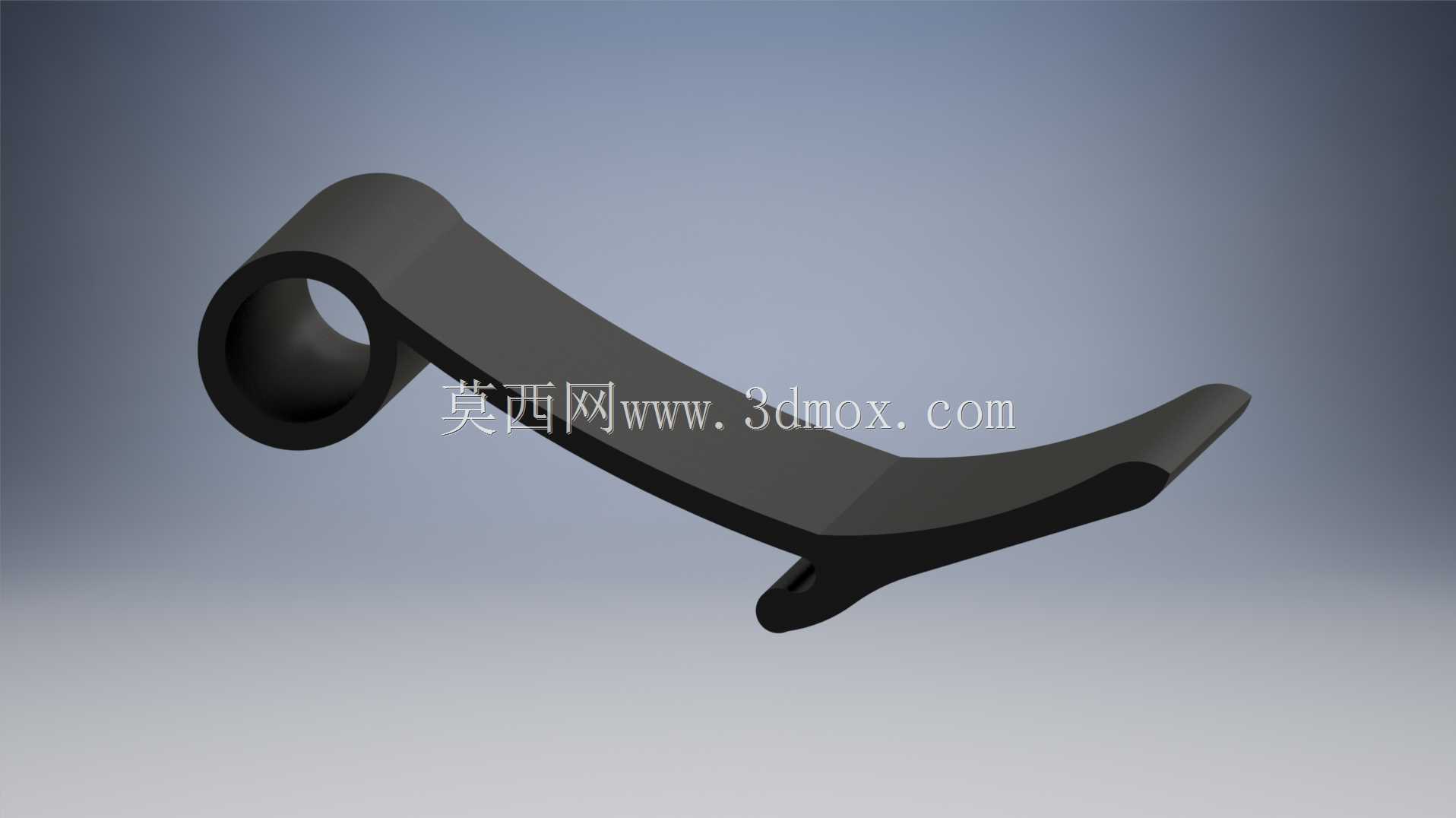

　　箱体正面设置夹子式闩锁，锁扣动作直观，救援人员戴手套时也能快速判断开闭状态。锁扣不仅承担日常开盖功能，还要在箱体落地、翻转或轻度碰撞时保持上盖压紧。锁扣与密封圈之间存在相互约束关系：锁扣过松会导致密封压力不足，过紧则会增加开启力并加速塑料件蠕变。因此在结构细化时，应让锁扣支点、扣合斜面和上盖唇边形成合理的力臂关系，使闭合过程先产生导向，再逐步压缩密封圈，最后进入明确的卡扣位置。

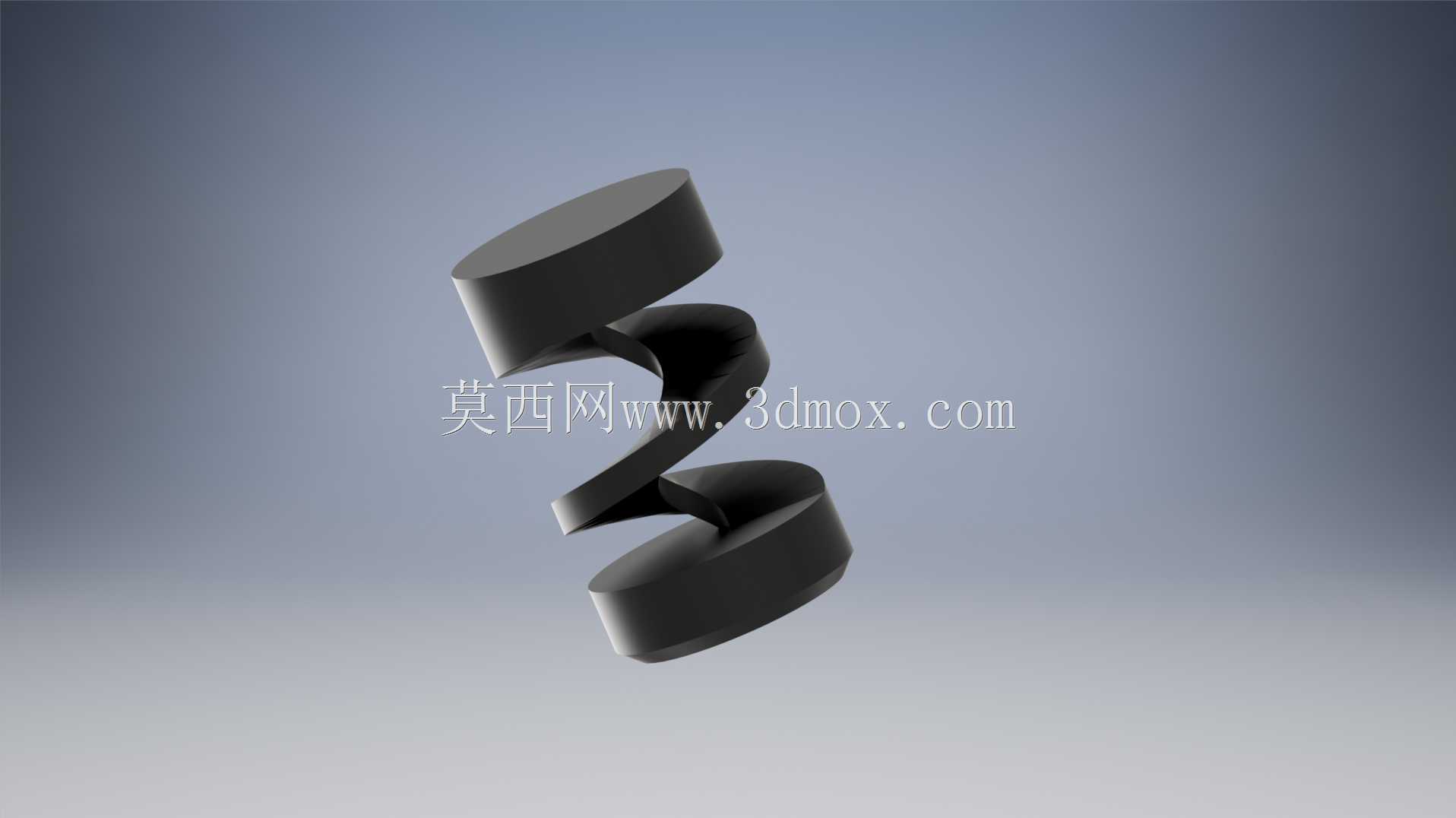

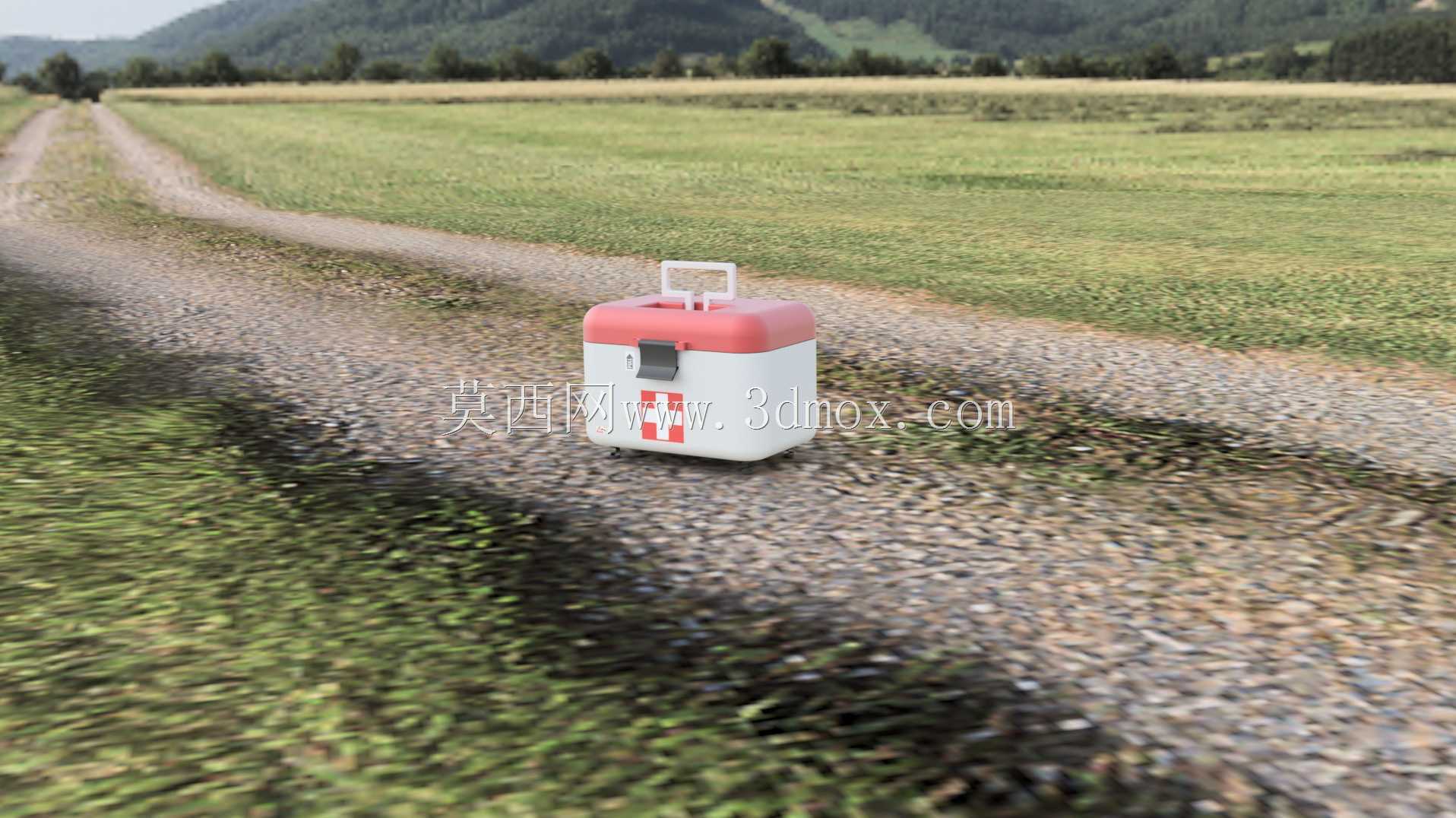

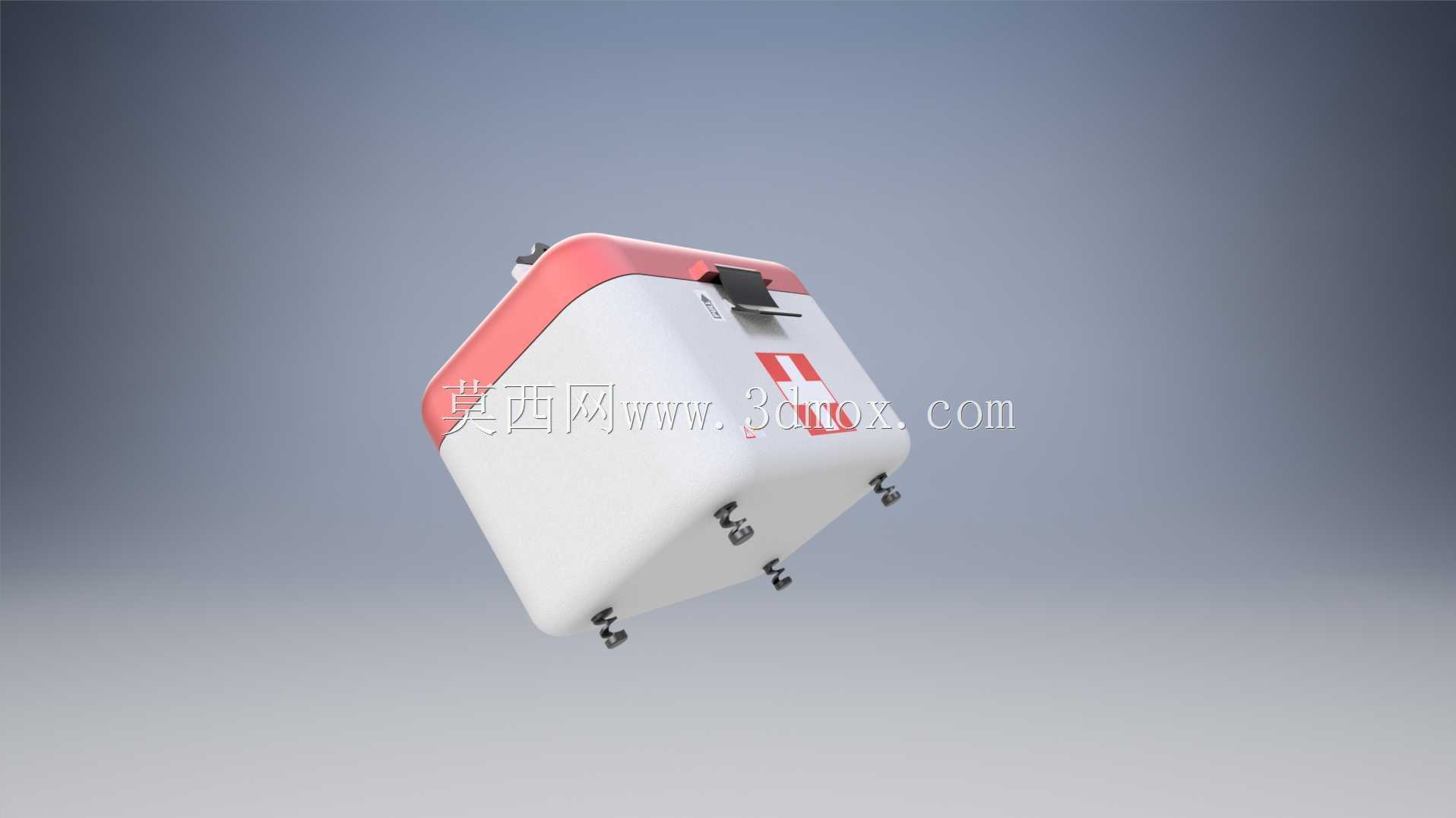

　　箱体侧面的红十字标识用于快速识别医疗物资属性，外形色彩对比明显，便于在草地、碎石地、道路旁等复杂背景下被搜寻人员发现。底部小型支脚将箱体主体抬离地面，减少底面与积水、泥沙和尖锐物的直接接触，同时在堆叠或放置时提供稳定支撑。支脚位置应避开箱体大平面的薄弱区域，尽量与底部加强筋或侧壁转角相连，使落地冲击能够沿侧壁向上传递。

　　在外形尺寸与安装边界方面，这类箱体需要同时满足无人机吊挂空间、机舱或货架放置空间以及人工携带宽度。箱体宽度不宜超过单人双手环抱或单手提携的舒适范围，高度应保证常见急救包、药品盒、绷带和小型器械能够分层放入，圆角过渡则用于降低应力集中并避免空投时磕碰损伤。顶部手柄展开后会增加高度边界，折叠后应尽量不影响多个箱体上下叠放；侧向锁扣外凸量也需要控制，防止箱体在密集装载时相互干涉。

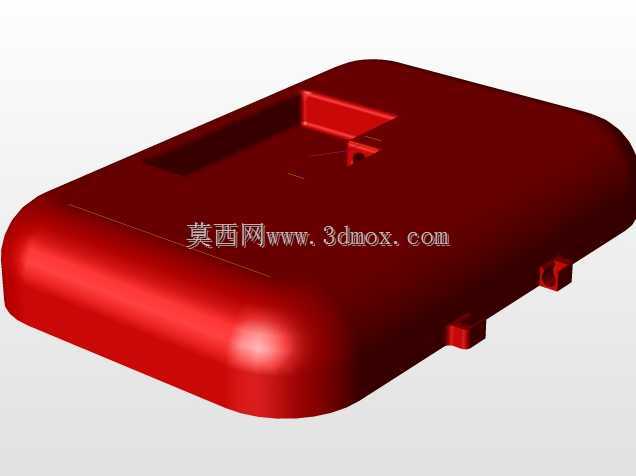

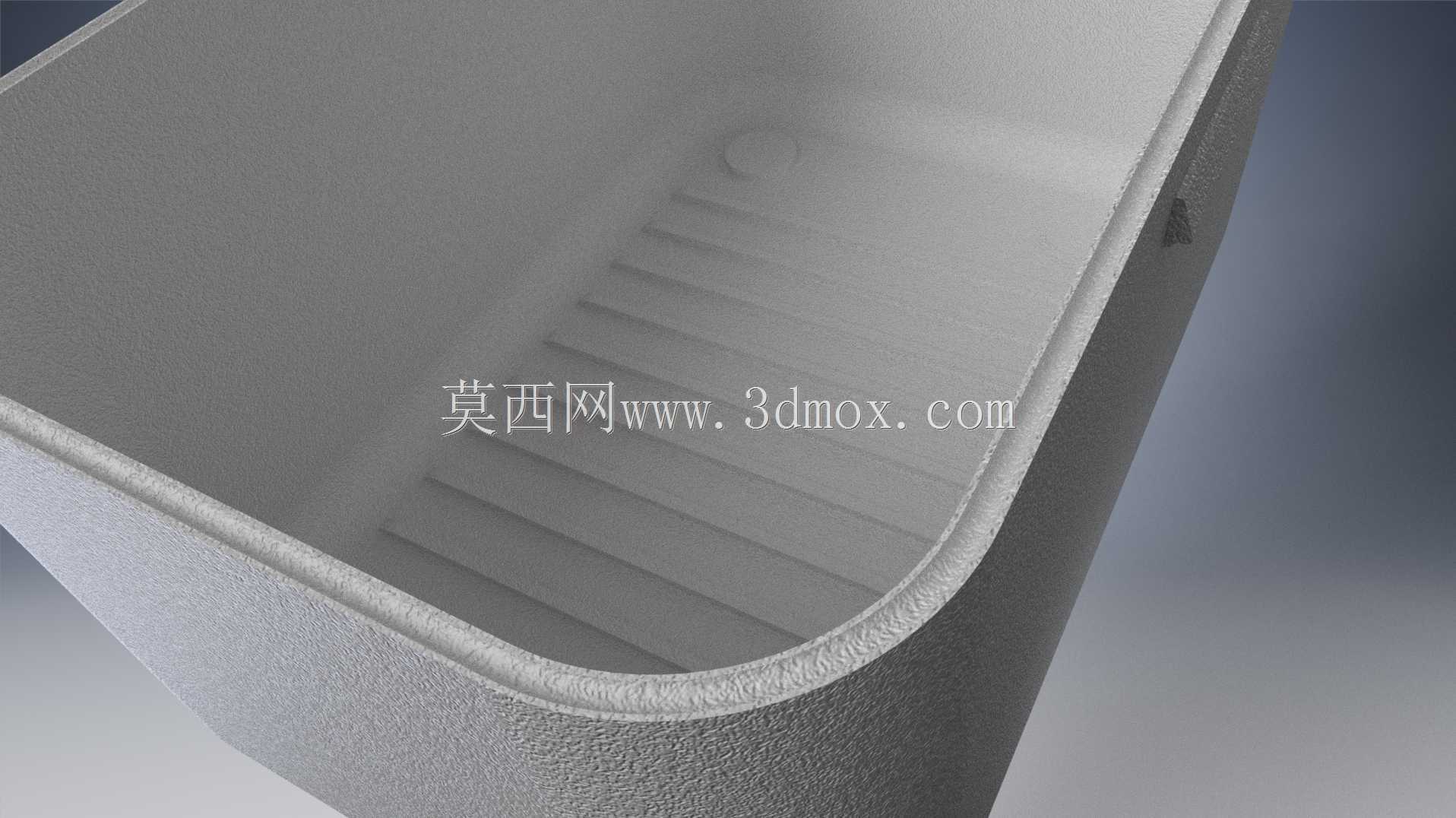

　　内部结构可根据物资类型配置隔板、绑带或泡棉衬垫，但外部壳体应优先保证刚度和密封连续性。上盖顶面不宜布置易断裂的细长特征，侧壁转角应设置拔模斜度和加强筋，底部承受冲击的区域可适当增加壁厚。材料选择上，壳体适合采用轻质、耐冲击的工程塑料，密封件采用耐老化橡胶，销轴和受力衬套可在关键位置使用金属件，以在重量、强度和维护性之间取得平衡。

　　建模时应先建立箱体总体包络面，再确定分模线、密封圈槽、锁扣运动轨迹和手柄折叠角度。上下壳体的配合不能只看静态装配，还要检查闭合过程中是否存在干涉，密封圈槽宽度、深度和压缩率是否一致，锁扣在允许公差范围内是否仍能压紧。手柄支架处应保留足够的圆角和壁厚过渡，避免吊挂载荷在根部形成突变应力。底部支脚、侧部锁扣和顶部手柄的外轮廓都应纳入投放边界检查，确保箱体在无人机挂钩、脱钩、落地和人工搬运各环节中具备清晰、可靠的机械动作。
