可折叠多角度桌面手机支撑支架

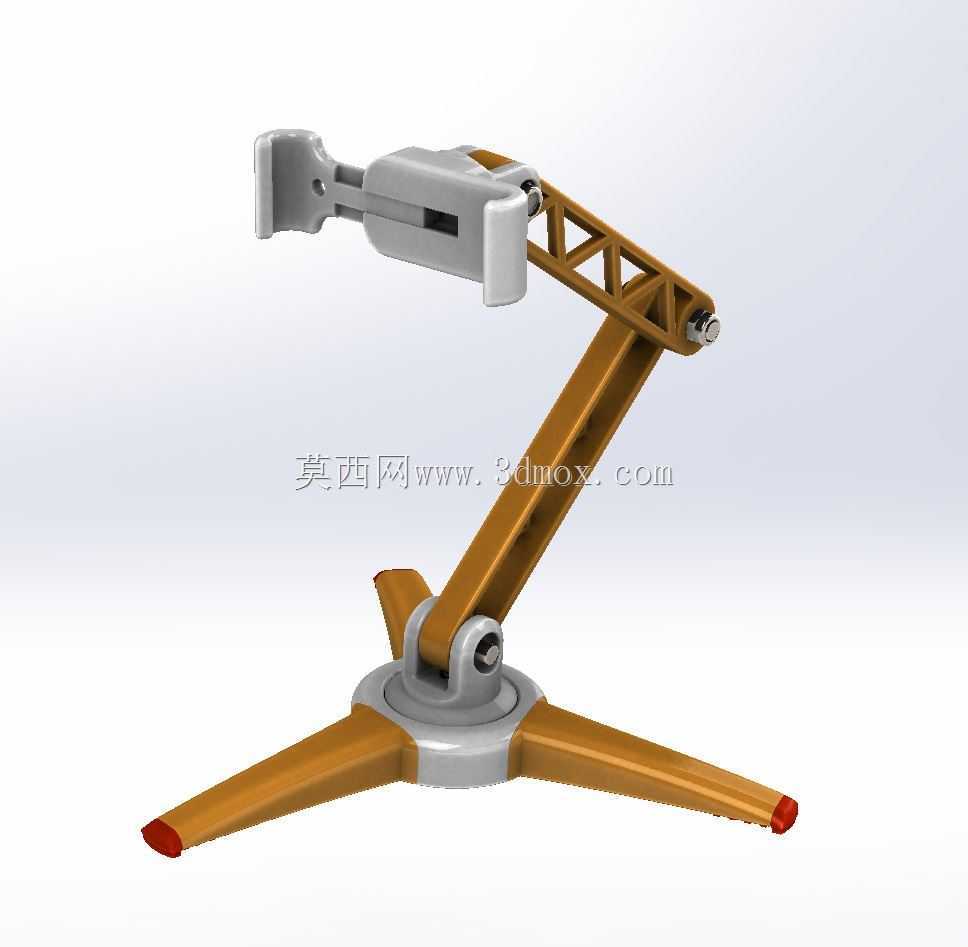

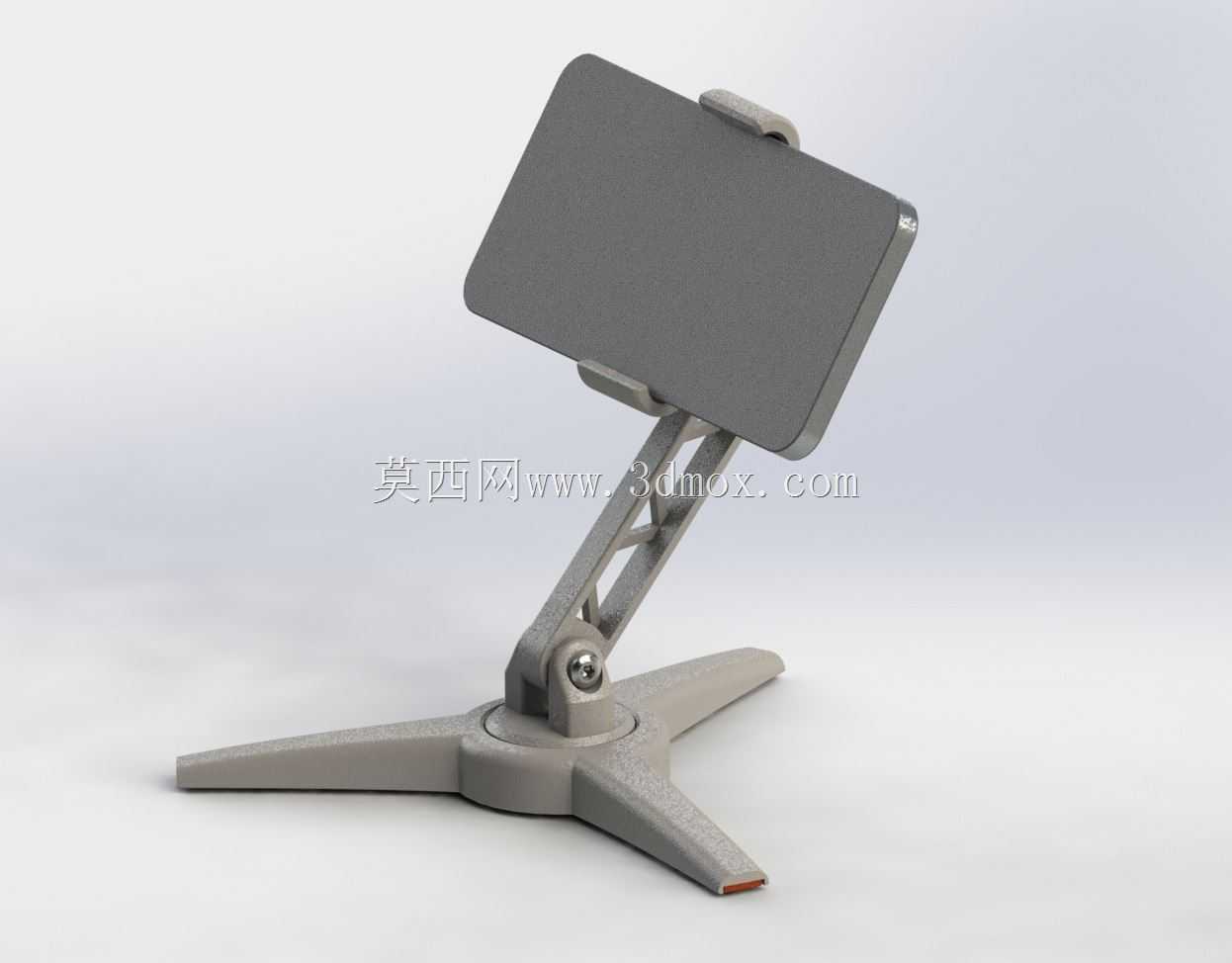

　　该支架结构面向桌面端移动设备长时间使用场景展开设计，覆盖居家观影、办公工位视频会议、网课学习、直播俯拍、车间工位扫码作业指引等多种使用工况，解决普通固定角度支架无法适配不同身高使用者视线高度、不同摆放桌面高差的痛点。整体采用三脚星形底座布局，三个支脚沿周向均匀向外延展，支脚末端做加宽圆角处理，摆放时与桌面接触面积充足，即使在受力偏载、手机夹持后重心前倾的工况下，也不会出现侧翻、滑移问题；底座整体厚度控制在较低范围，不会占用过多桌面垂直空间，支脚边缘做倒角过渡，避免剐蹭桌面与使用者手部。

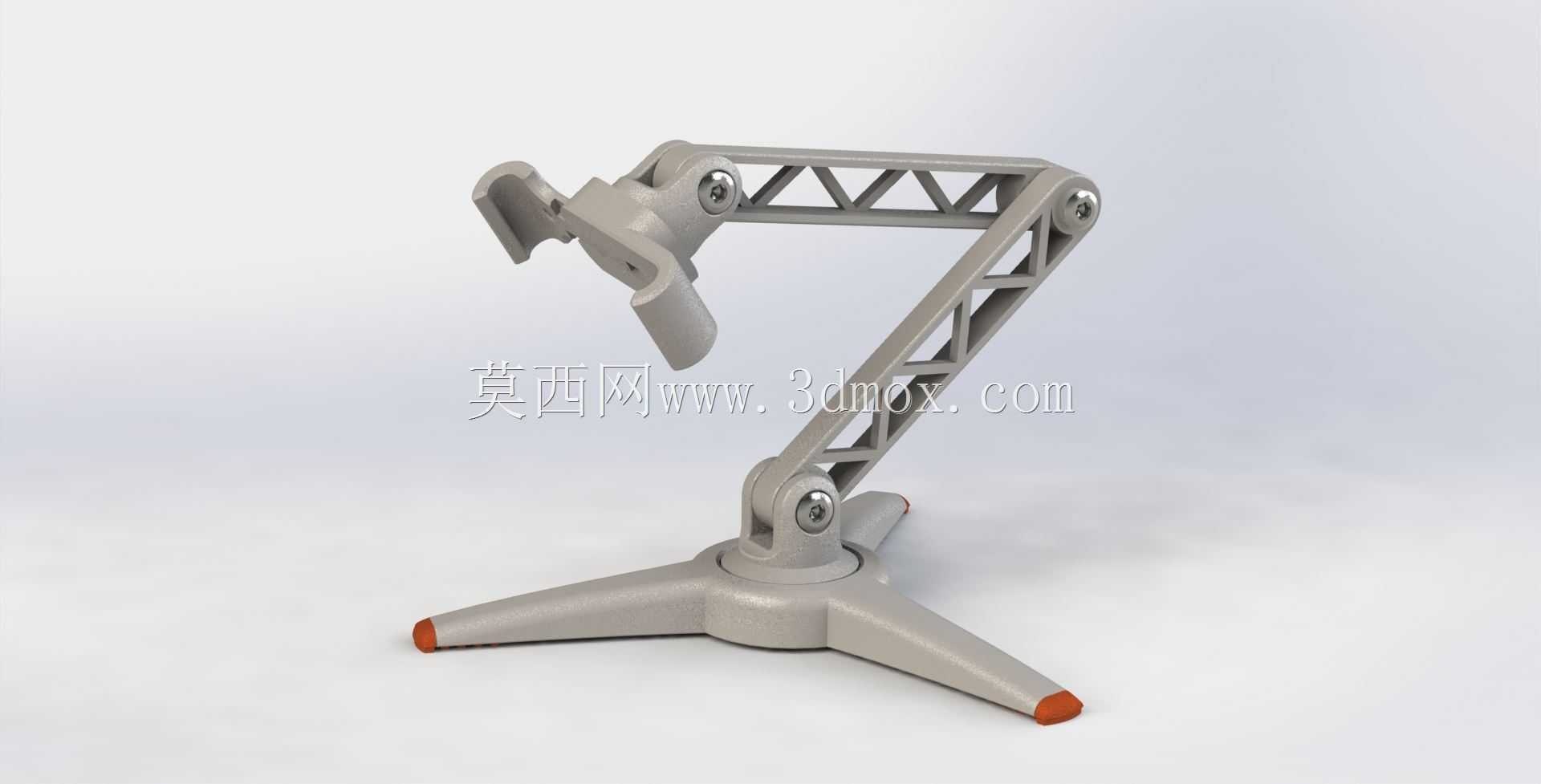

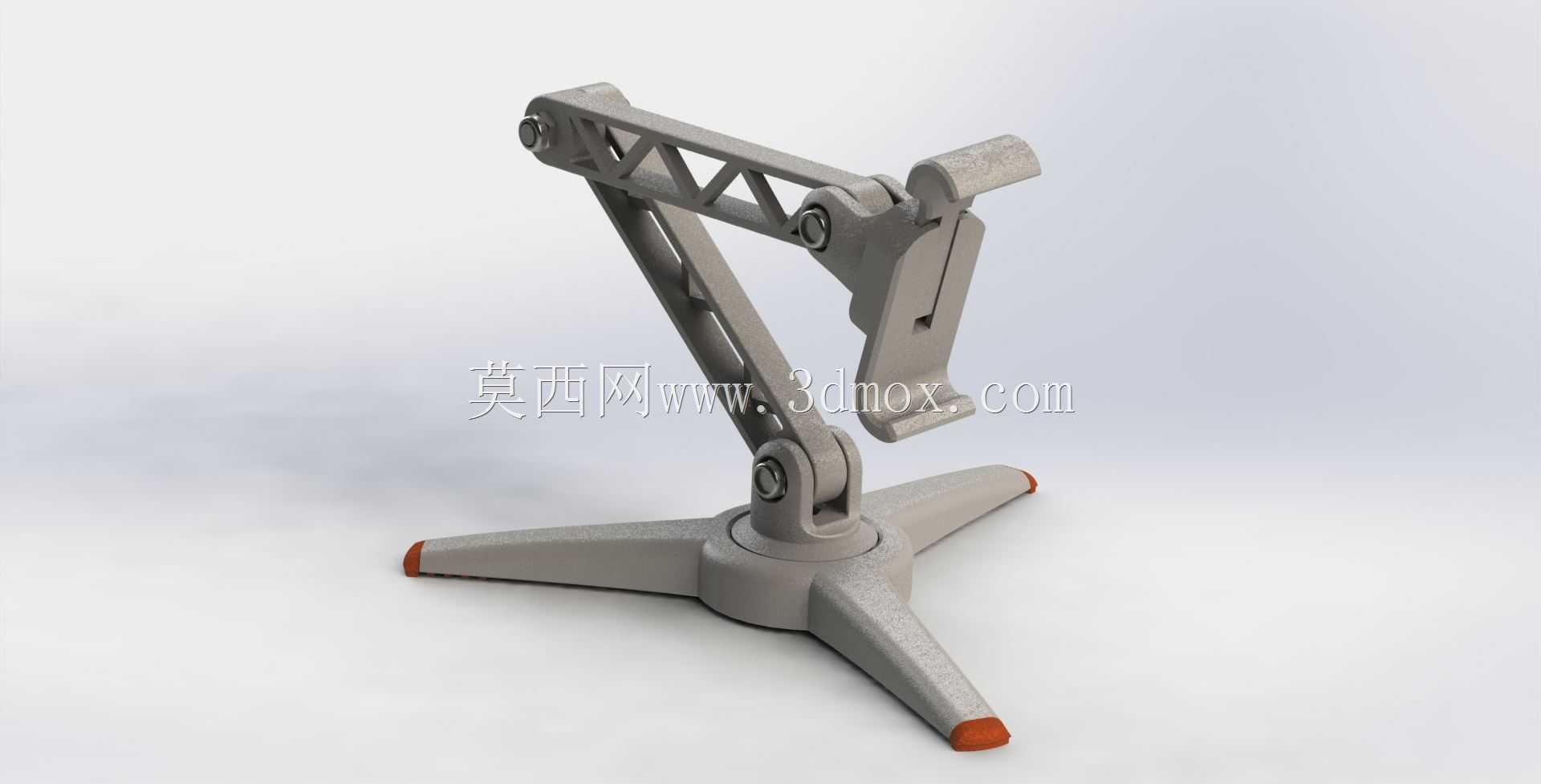

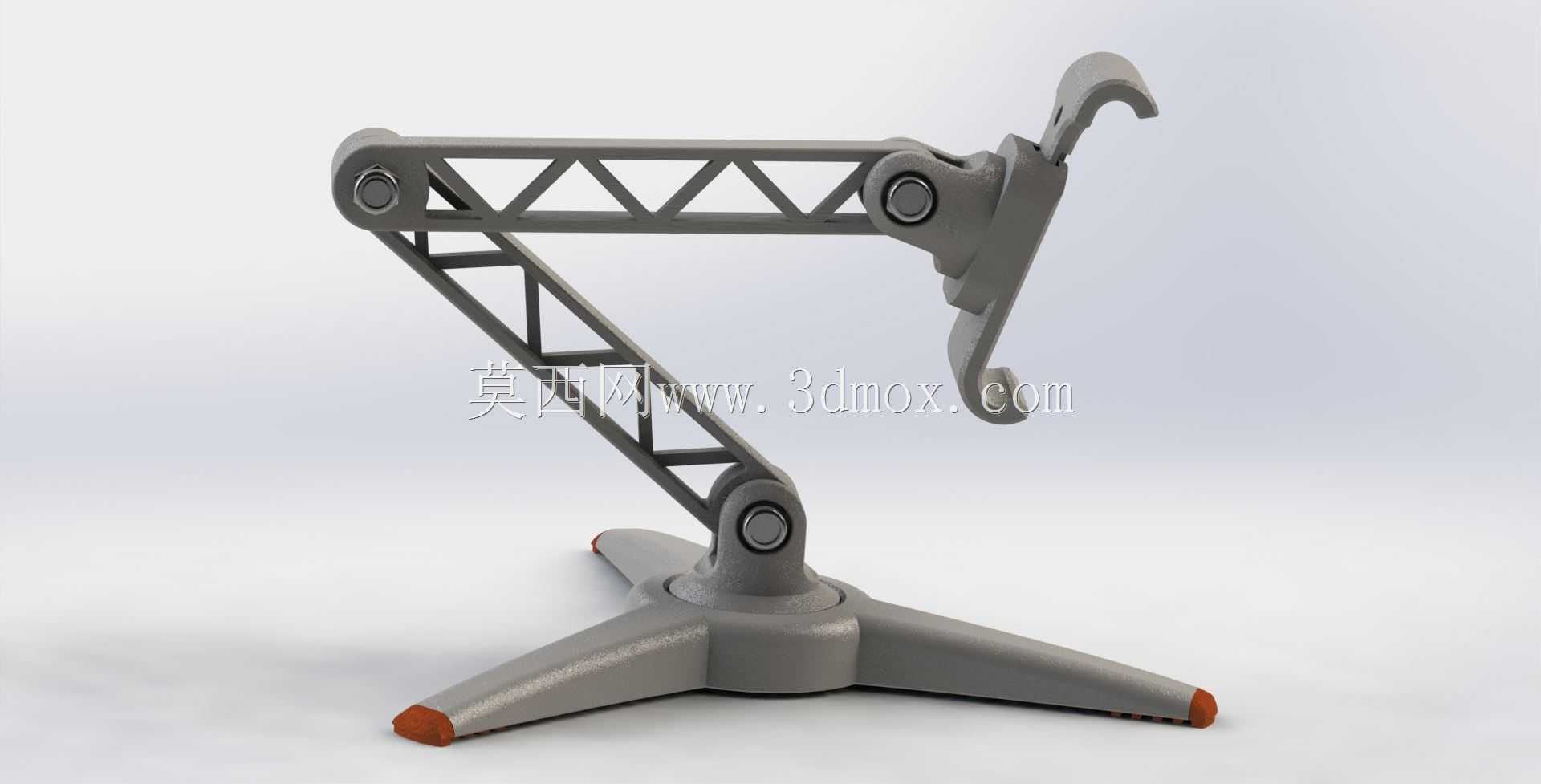

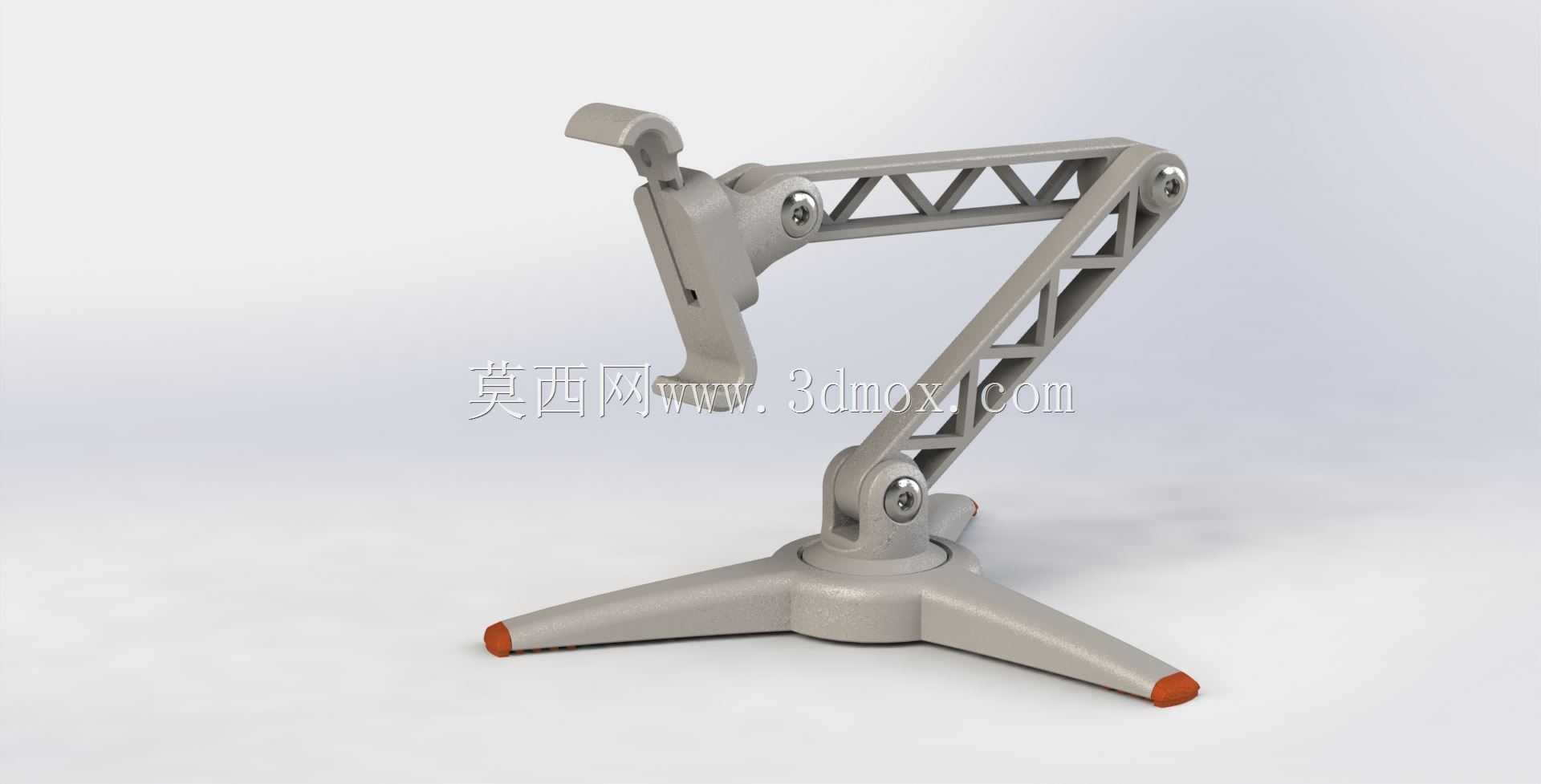

　　支撑臂采用双段铰接镂空桁架结构，两段臂身均做减重镂空开槽处理，在保证臂身抗弯截面模量的前提下大幅降低整体自重，铰接转轴位置采用金属锁紧旋钮结构，松开旋钮时两段臂可分别绕转轴自由转动，调整到位后旋紧旋钮即可通过转轴处的摩擦阻尼锁死臂身角度，不会出现使用过程中臂身缓慢下坠的问题。该结构可实现支撑高度、俯仰角度的大范围无级调节：低位状态下手机可贴近桌面，适合平放触控操作；高位状态下可将手机抬升至与使用者视线齐平，避免长期低头观看造成颈椎负荷；同时臂身可带动夹持端旋转，支持横屏、竖屏快速切换，适配视频通话、短视频浏览、文档查阅等不同使用需求。

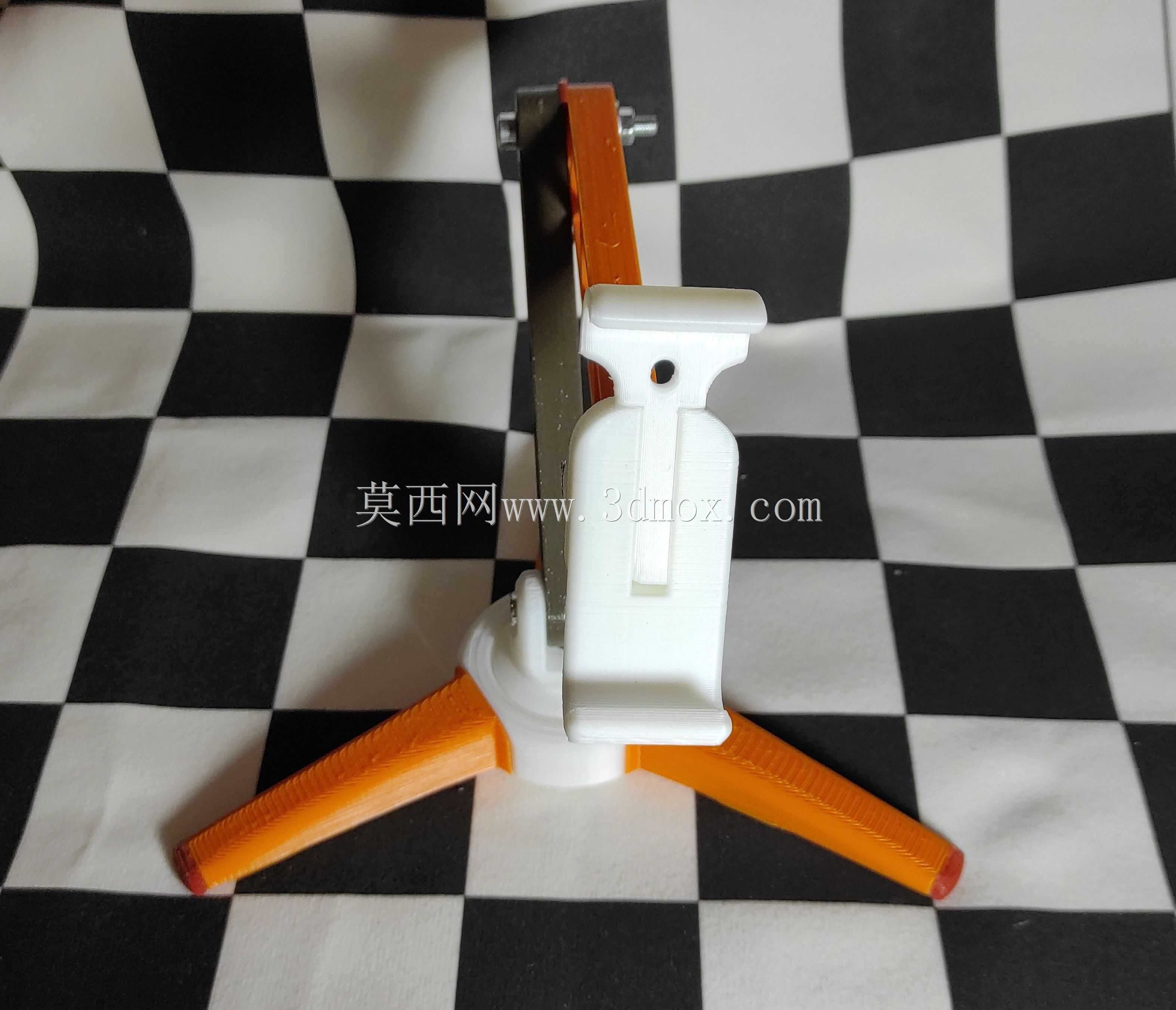

　　顶端夹持夹具采用双侧弹性挡边结构，夹具背部设置柔性承托托块，手机放入后两侧挡边在弹性件作用下夹紧手机侧边，托块承托手机背部下半区域，夹持接触位置可配套硅胶垫，既避免硬质结构刮花手机边框，又能增大接触摩擦力，设备在调节角度、桌面受到轻微触碰时也不会滑脱。夹具开合行程覆盖主流常规尺寸手机的宽度范围，带常规保护壳的设备也可正常夹持。

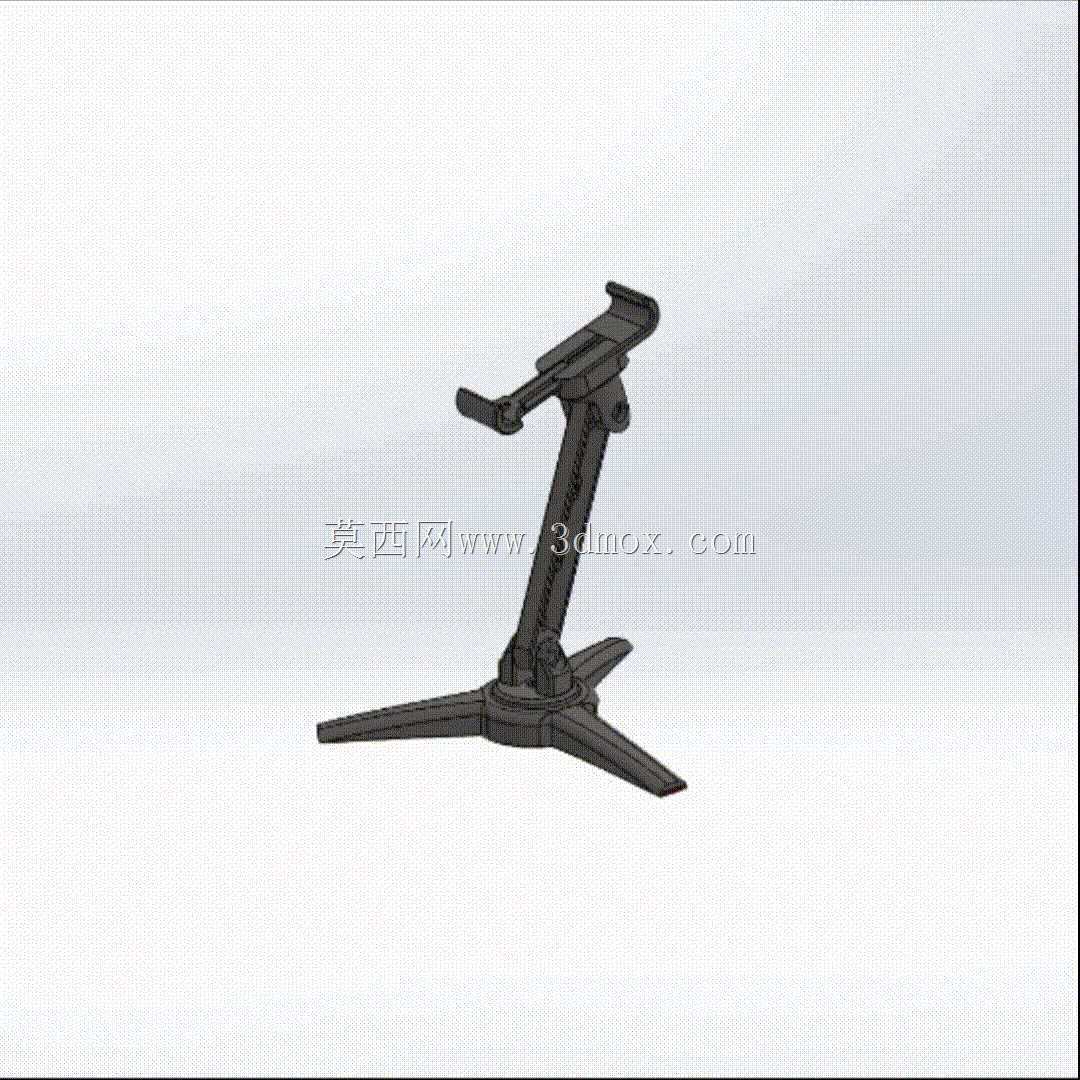

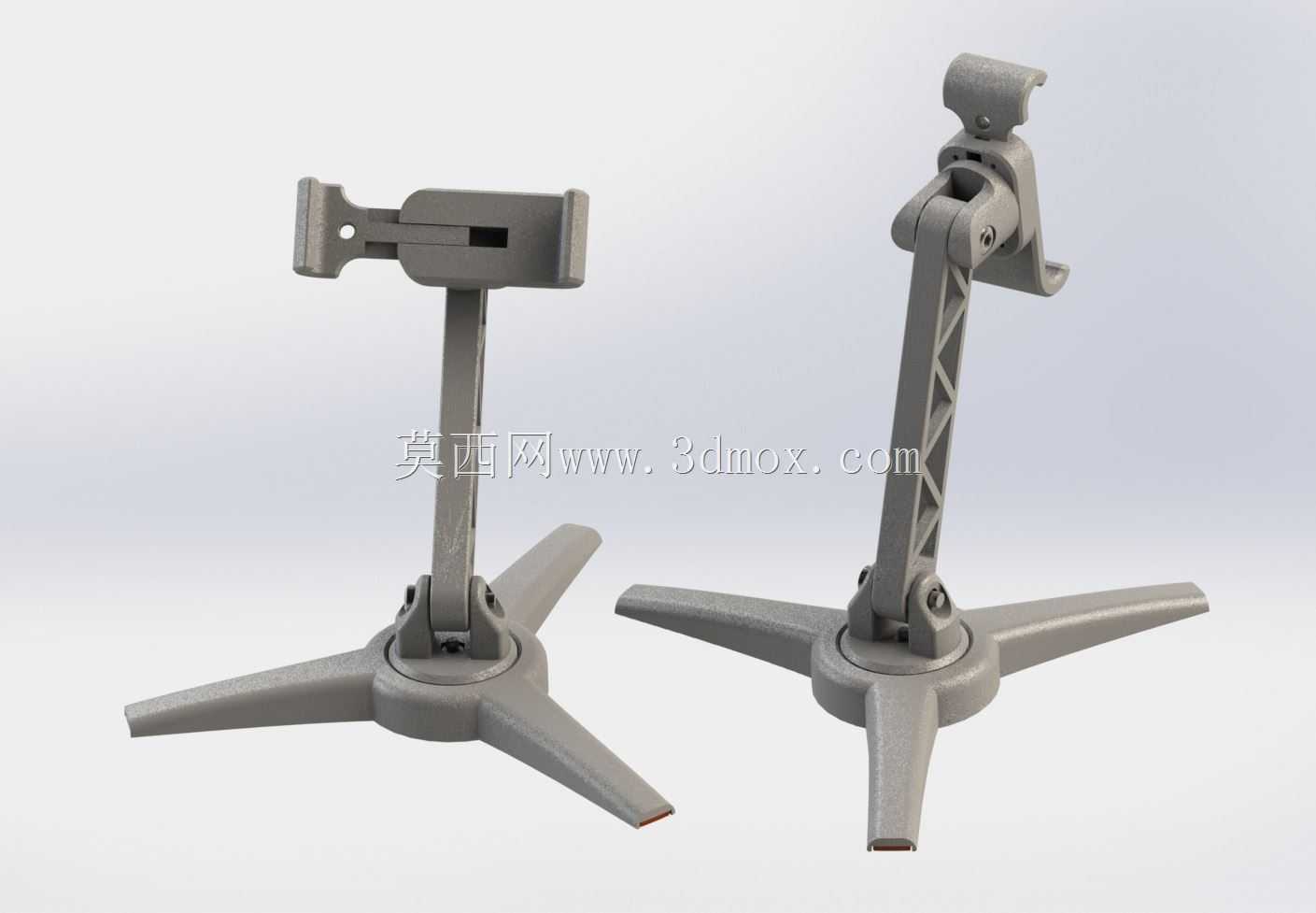

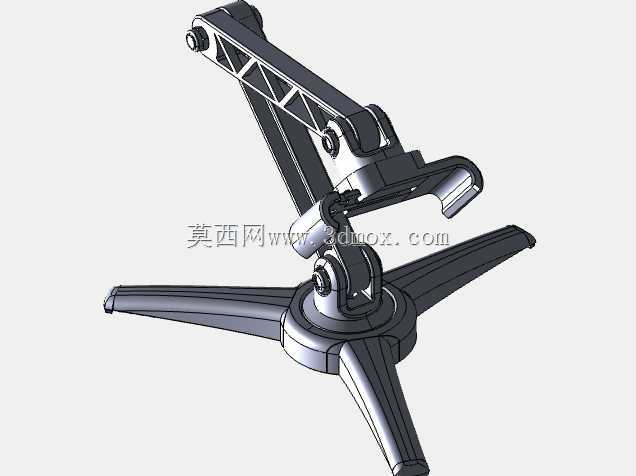

　　结构设计阶段同步考虑两种使用形态的兼容需求：一体式形态整体刚性更强，调节到位后无多余活动间隙，适合固定工位长期摆放使用；可折叠形态在收拢后两段支撑臂可对折贴合底座，整体轮廓体积大幅缩小，可放入背包侧袋、通勤包内随身携带，外出办公、差旅场景下可快速展开使用。底座与支撑臂的铰接位置设置有限位结构，臂身展开到最大极限角度时会被限位台阶阻挡，不会出现过转导致的结构脱开、夹持的手机倾覆坠落问题。

　　安装边界方面，三脚底座展开后最大外接轮廓直径适配绝大多数桌面、工作台面的空余摆放区域，不需要额外打孔、粘贴固定，直接平放即可使用；收拢后整体厚度较薄，收纳时不会占用过多储物空间。所有铰接点位的转轴同轴度在建模阶段做了匹配约束，转动过程中无卡滞、旷量，各活动部件之间的运动间隙预留合理，长期反复调节转动也不会出现结构干涉、磨损松垮的问题。臂身的镂空结构同时兼顾了外观轻量化与结构强度，受力时应力可沿臂身的加强筋路径均匀传递，不会在铰接位置出现应力集中断裂的风险。
