互锁式环形螺旋推进叶轮结构

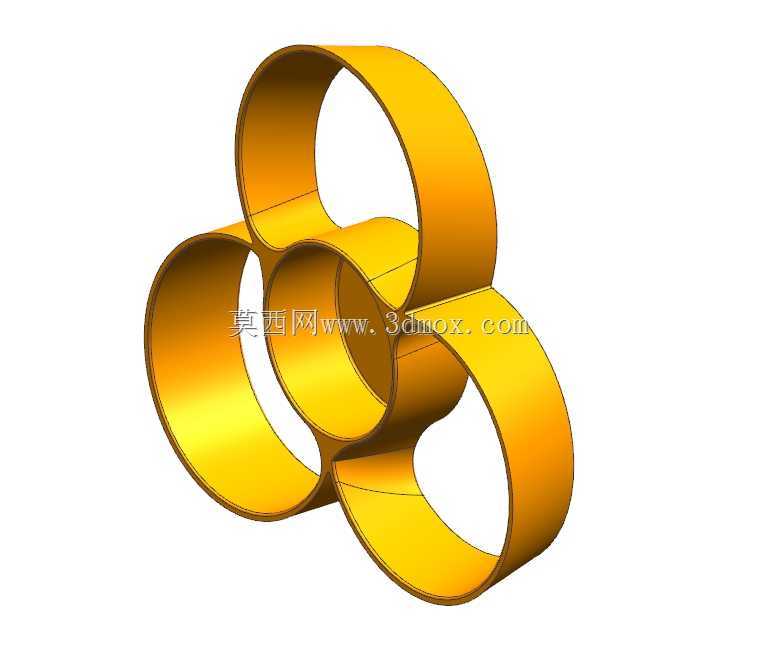

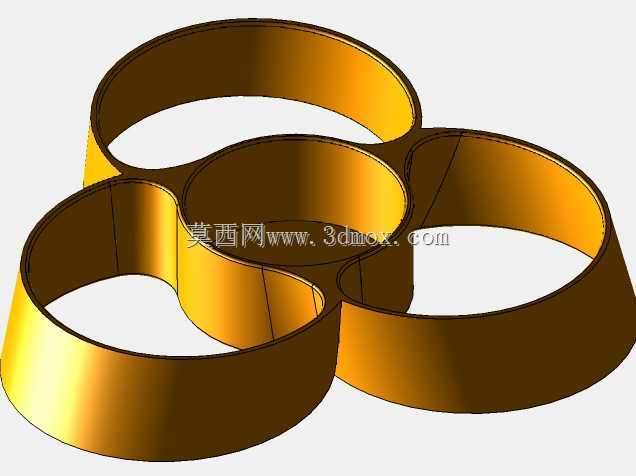

　　该结构以三个等宽环形带状构件相互穿插、彼此锁合形成空间闭环，环体轴线在三维空间中按近似正交的方位交错布置，相邻环带在交叉区域连续贴合过渡，整体没有独立的中心轮毂，也不存在传统螺旋桨外露的径向叶尖。环带截面保持均匀壁厚，内外表面均为光滑曲面，转折处通过大圆角顺滑衔接，避免流道内出现突变台阶。从流体作用角度看，每一段环带同时承担叶片与导流围壁的功能：流体进入环体围合区域后，沿环形曲面被持续导向并产生周向旋转分量，多个环带交错后可在不同方向上叠加推力，相比单片开放式叶片，其作用路径更长，能量传递更平缓。这种无叶尖构型能够显著削弱叶尖涡脱落，降低高速旋转时的涡流噪声与空化起始风险，适合对振动、噪声控制要求较高的水下推进、

　　小型涵道动力以及紧凑空间内的流体输送场景。在水下航行器推进单元中，该结构可直接作为防护一体化叶轮使用，环形外缘本身形成物理遮挡，减少水草、绳网等杂物缠绕叶片的概率；在小型气动设备内，交错环道可对气流进行多次折流，既提供轴向推力，也起到整流栅的作用。建模时先以空间三条相交轴线为骨架，分别绘制各环的中心轨迹，再沿轨迹扫掠等宽矩形截面得到带状实体，交叉部位采用布尔合并后对相贯线区域做曲面圆角重构，保证壁厚连续不出现局部薄区。环带宽度与环体直径的比例控制在约一比四，既保证曲面有足够的流体作用面积，又避免环带过宽导致相邻环之间流道堵塞。三个环的穿插位置在中心区域形成近似球形的包容空间，该空间可作为驱动轴、微型电机或密封舱的布置区域，

　　动力输出端与环体内侧预留不小于环带壁厚两倍的装配间隙，防止运行振动时发生擦碰。安装边界方面，结构外轮廓在三个正交方向上的最大尺寸基本一致，外接包容体接近立方体，选型时可按外接圆直径预留环形安装法兰，法兰连接点宜布置在环带刚度较高的圆弧段，避免在交叉过渡区施加集中约束。由于环体自身形成闭合传力路径，推进反力可沿环带均匀分散到多个连接点，单处连接载荷低于传统悬臂叶片。结构受力上，环带主要承受离心载荷与流体压差引起的弯曲，交叉互锁区域能够提供额外侧向约束，抑制环体在共振频段的椭圆化变形；壁厚选取需兼顾转动惯量与成型工艺，采用金属机加工时可在环带内侧设置局部加强筋，采用工程塑料打印或注塑时则保持均匀壁厚以控制收缩变形。该构型也为特殊环境移动平台提供了新的执行部件思路，其光滑连续外轮廓在人员近距离接触的设备中安全性更好，同时多环交错形成的复杂流道可在低转速下获得较稳定的推力输出。
