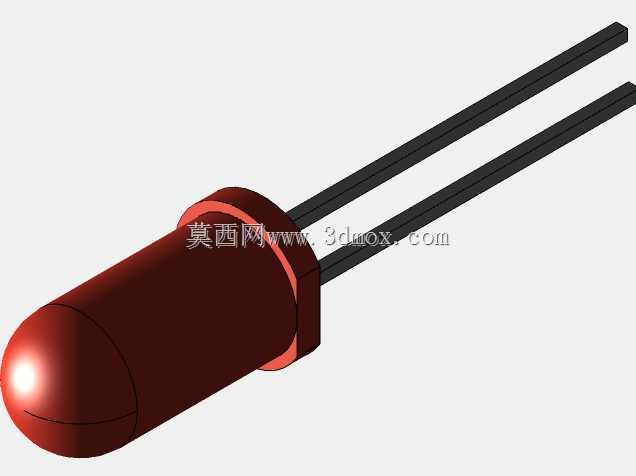

直插式5mm红色发光二极管结构

　　直插式发光二极管是电子装配、教学实验、指示灯面板与小型控制设备中最常见的分立光电器件之一。该三维结构围绕直径5mm的圆头红色灯珠展开，完整呈现了透明着色封装体、端部半球透镜、根部凸缘以及两根平行直引脚的几何关系，适合在PCB布局校核、面板开孔设计、自动化插件工位模拟和产品外观干涉检查中使用。

　　从实际用途看，这类灯珠常被布置在电源面板、仪器仪表、工控按钮、家电显示区、实验电路板和小型指示模块上，用于电源状态、信号触发、故障报警或通道运行提示。红色发光波段辨识度高，在弱光环境和工业设备正面面板上具有较强的提示作用；圆头封装又能在正面方向形成较集中的可视角度，因此在不需要大面积漫射照明、只需要明确状态反馈的场合非常普遍。

　　建模时首先需要抓住封装本体的典型轮廓。灯珠头部采用半球形透光端，与后方圆柱段平滑衔接，使内部芯片发出的光线经曲面折射后向正面汇聚。圆柱主体直径按5mm系列灯珠的常规边界建立，根部设置一圈环形凸缘，该结构在实物中既参与封装成型，也在面板安装或手工插件时提供轴向限位参考。模型将红色半透明外壳与内部引脚区分表达，能够帮助结构工程师在装配评审中直观判断灯珠露出面板后的高度、遮挡关系以及与透光罩、按键丝印区的距离。

　　引脚部分是该类元件在设备设计中不可忽略的内容。两根长直引脚从封装根部平行伸出，截面细小，沿同一方向延伸；在实物中，引脚不仅承担电气连接，也决定了插件后在PCB背面的焊接长度与折弯余量。三维布局时，若灯珠需要从面板前方透出，引脚往往要穿过PCB并经过波峰焊或手工焊接；若设备内部空间紧凑，则可能在装配阶段对引脚进行预弯，此时引脚根部到焊点的直线段长度、弯曲半径以及与邻近电容、电阻、接插件的间隙都需要提前评估。模型保留了引脚的细长特征，可用于检查插件方向、防呆空间和维修拆卸路径。

　　安装边界方面，5mm灯珠通常依赖面板孔、灯座或PCB孔位固定。若采用面板直装方式，开孔中心与灯珠轴线应保持同轴，孔径需围绕圆柱封装直径预留合理间隙，同时利用根部凸缘控制插入深度；若采用PCB直立安装，焊盘间距应与双引脚中心距匹配，引脚伸出长度要兼顾焊接可靠性与背面壳体间隙。对于带灯罩的设备，灯珠半球顶点到灯罩内表面的距离会影响光斑大小和视觉均匀性，距离过近可能看到亮点，距离过远则会降低指示亮度。该模型把头部圆弧、柱体长度和引脚延伸方向连续建立，便于在整机中直接进行这些尺寸关系的核对。

　　设计思路上，结构并不复杂，但对细节比例要求较高。圆头半径与柱体直径的衔接、凸缘厚度、引脚伸出长度以及两根引脚的平行度，都会影响模型在工程图、装配体和BOM展示中的可信度。对于自动化插件设备，还可以利用该模型进行送料轨道、夹爪夹持位和插装头动作空间的初步模拟；对于教学或逆向建模场景，它能够清楚展示直插LED的外部形态，帮助初学者理解分立元件从封装到焊接再到面板显示的完整装配逻辑。

　　在整机结构评审中，这类小型元件虽然尺寸不大，却经常决定面板的可视效果和装配工艺。通过三维方式提前固定灯珠轴线、安装深度、引脚长度与周边干涉边界，可以减少后期打样中出现的灯珠偏高、歪斜、顶壳、焊接困难以及指示区光斑不均匀等问题。
