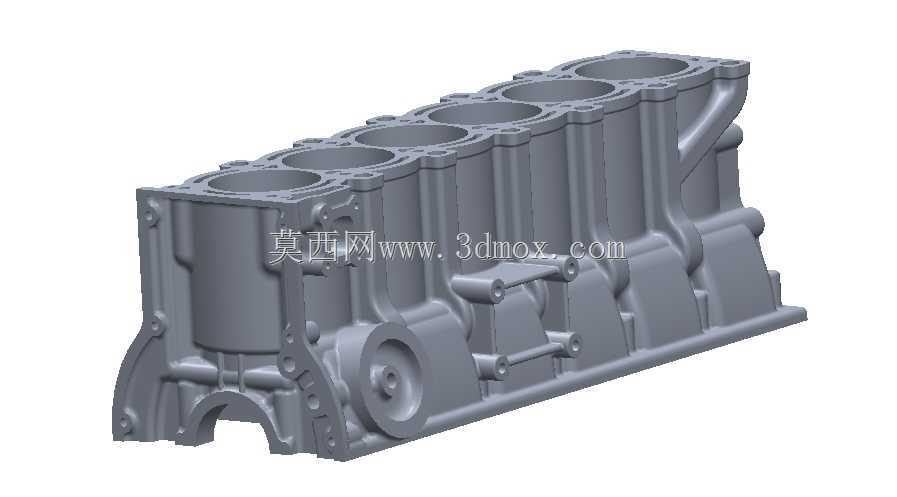

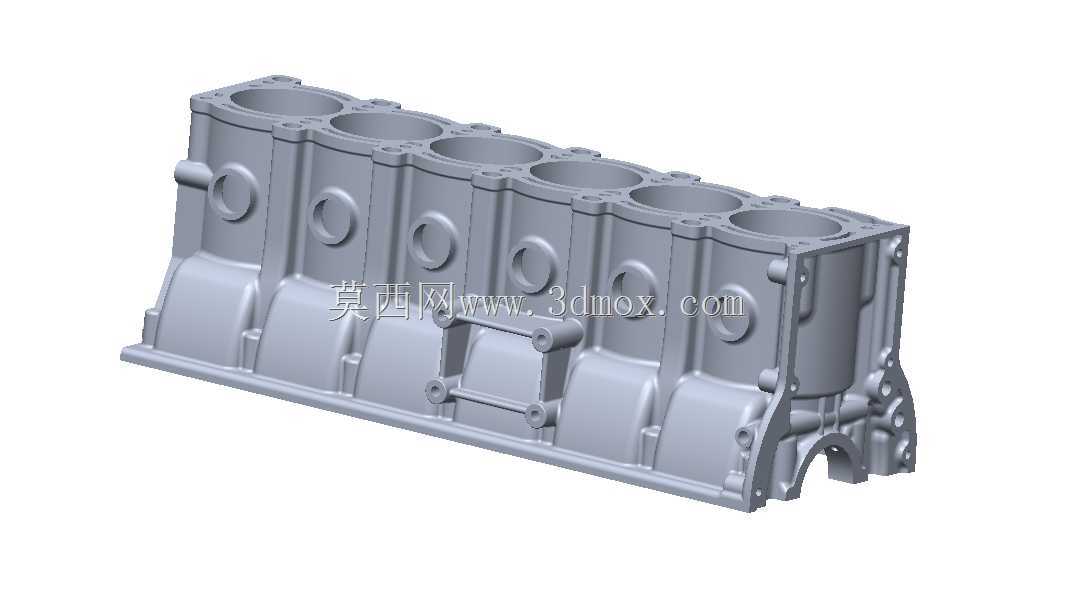

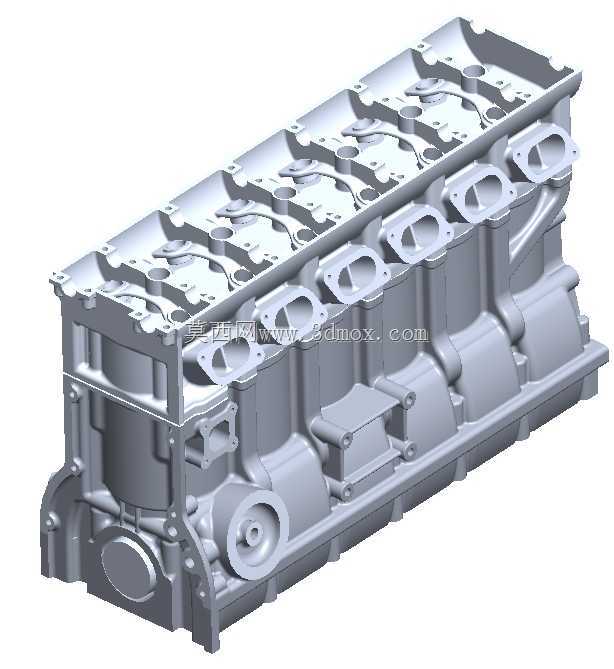

直列六缸内燃机缸体精密结构造型

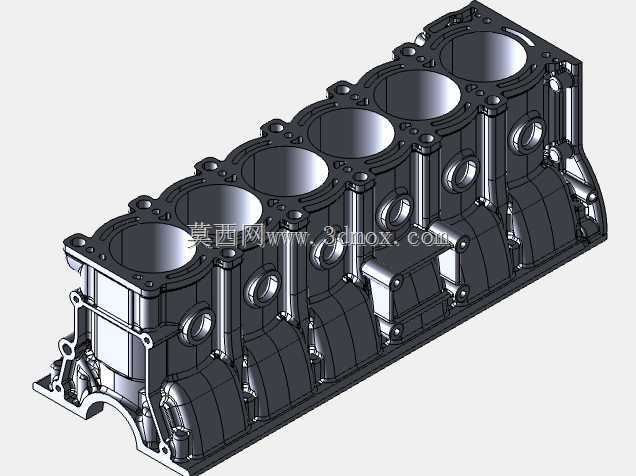

　　这套直列六缸内燃机缸体的三维结构，在动力总成开发流程里属于核心基体件，日常对接的场景覆盖乘用车动力改装方案推演、商用车柴油机组测绘教学、小型工程机械动力舱布局校核，还有维修端的缸体损伤比对、工装夹具设计参考。做这类缸体建模的时候，首先要锚定整机装配的硬边界：缸孔名义孔径87.5mm，相邻气缸中心距93.5mm，这个间距直接决定了缸间冷却水套的可布置宽度，既要留足3-5mm的冷却液流道间隙，还要保证缸壁承压厚度满足爆发压力下的刚度要求，模型里给出的气缸壁厚6mm，刚好卡在汽油机常用的壁厚区间，既不会过厚导致整机重量冗余，也不会过薄出现缸孔变形窜气的问题。

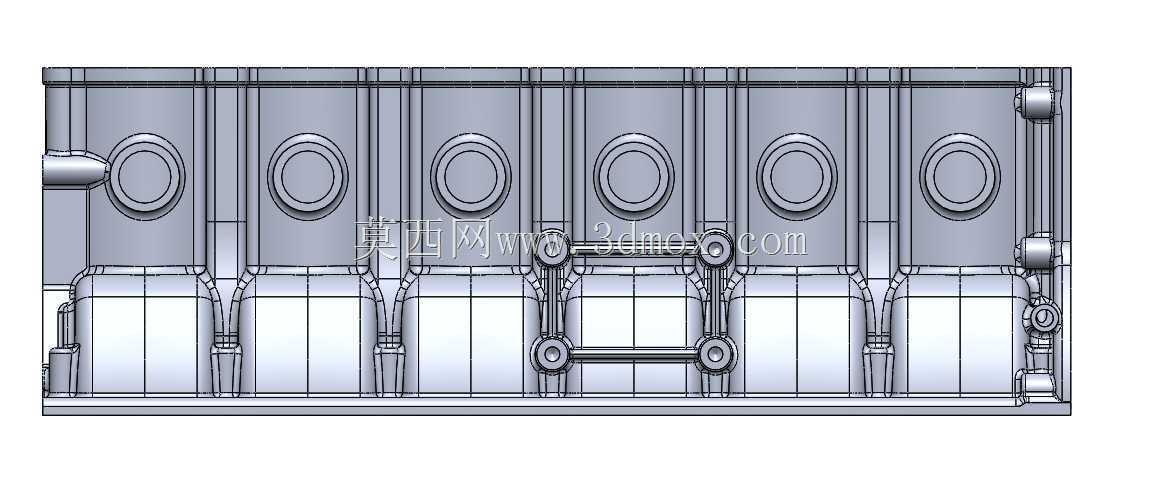

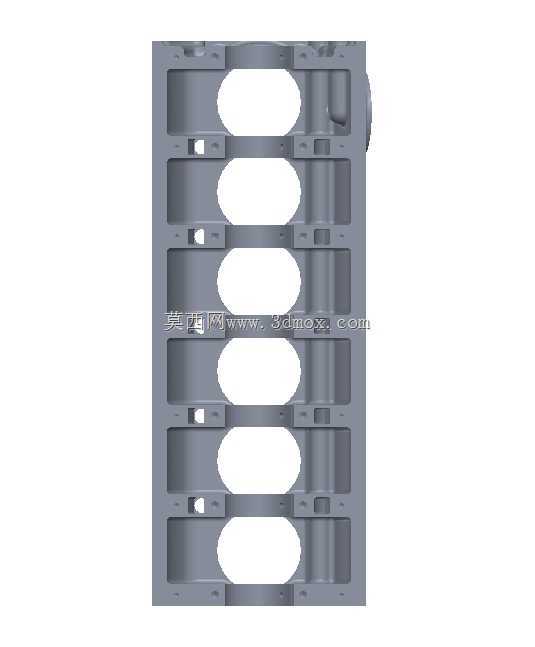

　　从轴向尺寸来看，整段缸体总长度589.5mm，曲轴主轴颈的安装直径设定为72mm，甲板面也就是缸盖贴合的顶面高度199.25mm，这些尺寸不是孤立标注的：主轴颈直径直接匹配六缸机的曲轴跨距，直列六缸有七道主轴承支撑，72mm的轴颈可以承受长曲轴运转时的弯曲载荷，避免轴瓦偏磨；甲板高度则预留了活塞行程、连杆摆动空间，还有缸体下部曲轴箱的储油、回油通道布局余量。实际建模过程中，缸体外侧的加强筋排布完全跟着载荷路径走：六个缸孔沿长度方向一字排开，做功时的燃气压力会把缸盖往上推、曲轴座往下拉，所以侧壁的纵向加强筋从主轴承座一直延伸到顶面法兰，横向筋条跨接在相邻缸筒之间，既抑制缸孔受热后的椭圆变形，也能降低整机运转时的侧壁辐射噪声。

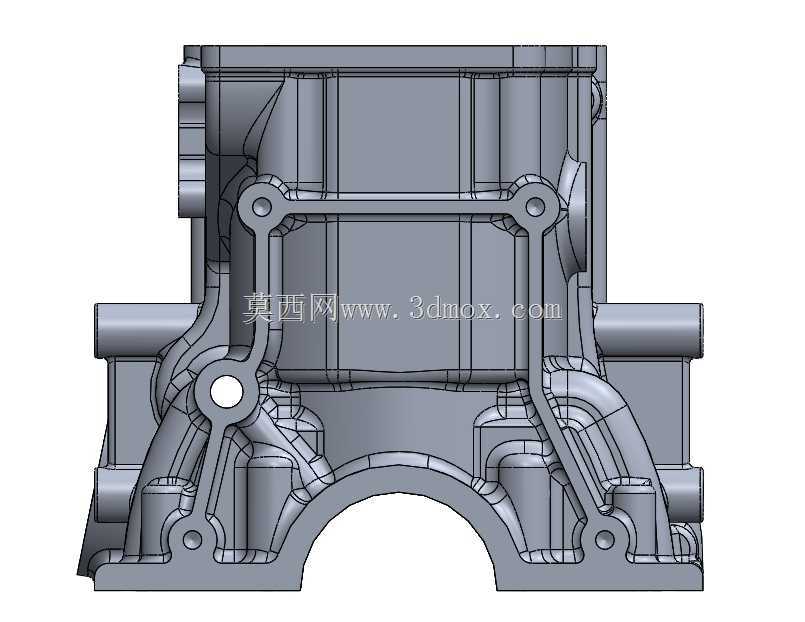

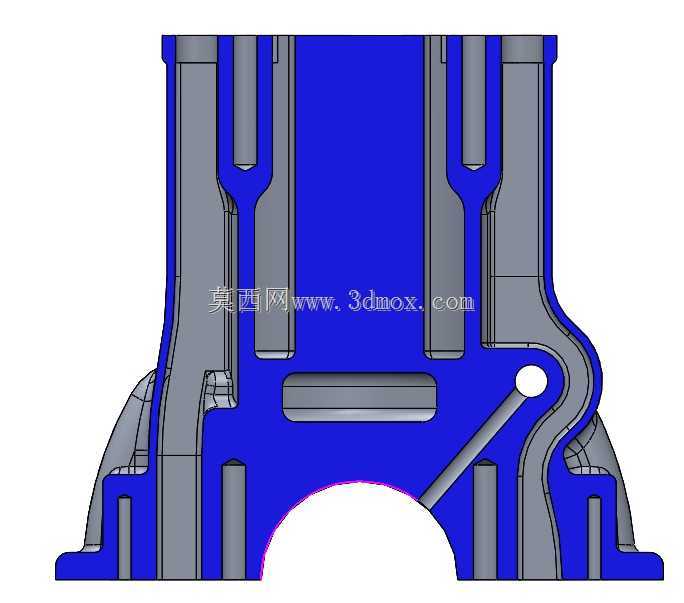

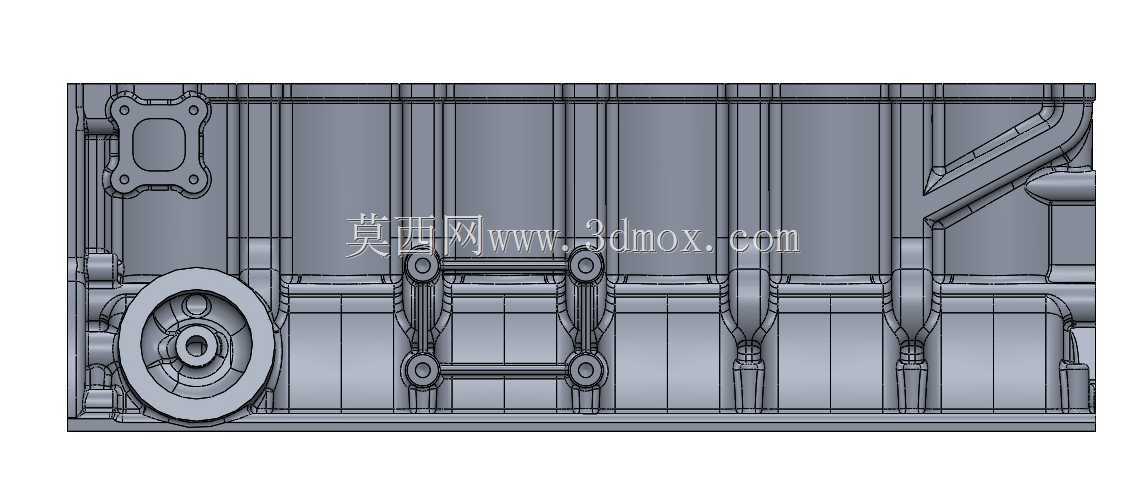

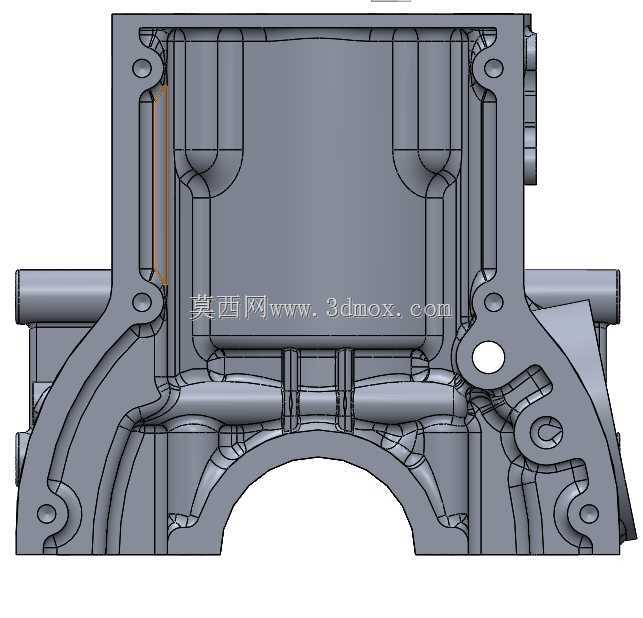

　　结构细节上，前端的轮系安装面、侧面的机油滤清器座凸台、下部的曲轴箱弧形让位缺口都做了完整还原：前端面预留了正时罩盖的安装螺孔点位，侧面的凸台既可以安装机油冷却器，也预留了传感器的安装接口，下部的缺口是为了给曲轴连杆大头的回转运动让出空间，避免活塞下行到下止点时连杆和缸体壁面发生运动干涉。冷却水套的布局逻辑藏在缸筒外壁的轮廓里，六个缸筒周围的流道是连通的，冷却液从缸体一侧的进水口进入，顺着缸间缝隙绕流每个缸筒外壁，再从顶面的水孔进入缸盖，保证前后六个缸的冷却温差控制在合理范围，不会出现末缸过热、首缸过冷的温度不均问题。机油通道则走缸体的壁厚内部，主油道沿缸体长度方向贯穿，分支油道分别通向七道主轴承座、凸轮轴轴承位，压力机油可以直接输送到各个摩擦副，不需要外接过多管路。

　　在装配校核场景里，这个缸体模型可以直接导入动力总成装配环境：顶面的缸盖螺栓孔位、缸垫定位环槽的位置要和缸盖完全对应，底面的主轴承盖结合面、油底壳安装法兰的平整度基准都要统一，前端的正时腔、后端的飞轮壳安装面的同轴度必须以曲轴孔的中心轴线为基准，避免后续装机出现曲轴转动卡滞。针对教学和逆向开发场景，这个未最终定型的缸体结构也留足了迭代空间：比如后续可以根据排放升级需求调整壁厚、追加EGR通道的安装凸台，或者根据增压机型的爆发压力提升，在主轴承座位置追加加强横梁，把普通灰铸铁缸体升级为蠕墨铸铁材质的高强度版本。外形上所有的安装凸台、螺栓孔位、避让缺口都不是随意添加的，每一处凸起要么是为了布置附件安装点，要么是为了提升局部刚度，每一处凹陷要么是给周边零部件让出运动间隙，要么是为了减重去掉不受力的冗余材料，完全贴合内燃机缸体从概念设计到样机试制阶段的结构开发逻辑，不管是用来做运动干涉仿真、热力学流道分析，还是加工工艺的夹具定位参考，都能还原真实缸体的工程属性。
