超外差315MHz射频接收模组结构

　　315MHz射频接收模组常见于门禁遥控、车库门、卷帘门、家居安防、工业无线开关和短距离遥测链路中。它的任务不是承担复杂计算，而是把天线端微弱的调幅射频信号稳定还原为基带控制电平，再交给后级控制器识别按键或状态指令。实际设备里，这类模组通常被插装在主控板边缘，天线从板边引出或沿壳体走线，安装位置既要远离开关电源、继电器触点和电机电刷等干扰源，也要避免被金属支架完全包覆。若整机外壳为金属材质，需要在外壳对应区域预留非金属窗口，或将天线延伸到壳体外侧，否则接收距离会明显缩短。

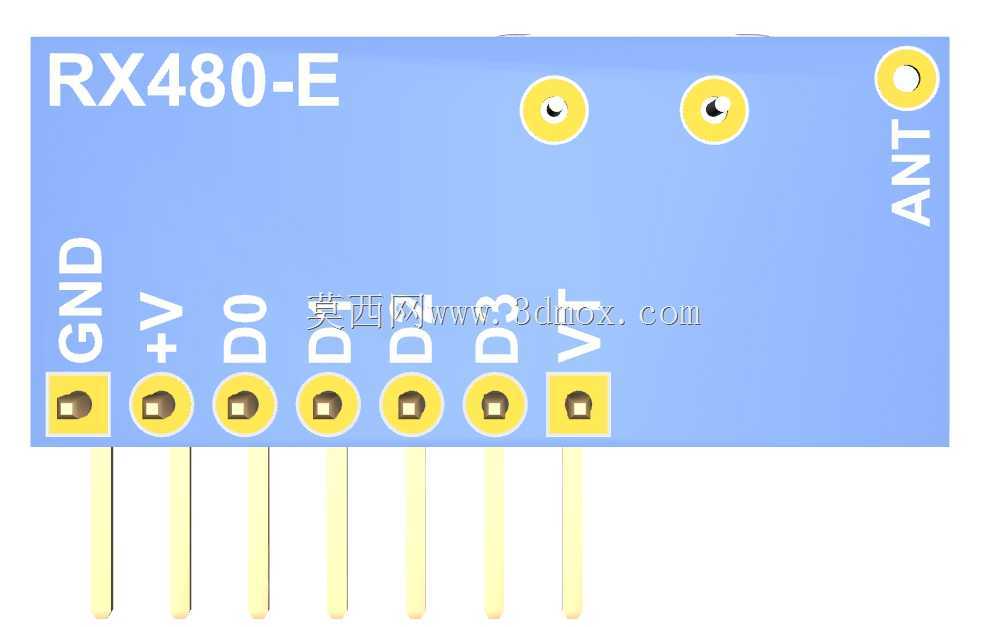

　　该接收板采用直插单列引脚方式，引脚沿板体一侧排列，便于在原型验证阶段直接焊装或插接到母板。板上保留了较宽的引脚间距，手工焊接、返修和飞线测试都比较方便。结构建模时需要重点控制引脚中心距、引脚伸出长度、板厚方向台阶以及排针根部与PCB底面的间隙。母板布局应在模组投影区外侧预留插拔空间，顶部不能被高大元件压占；若设备内部存在灌封或涂覆工艺，还要确认晶振、调试点和接插件区域是否需要遮蔽，避免工艺材料改变高频参数或影响维修。

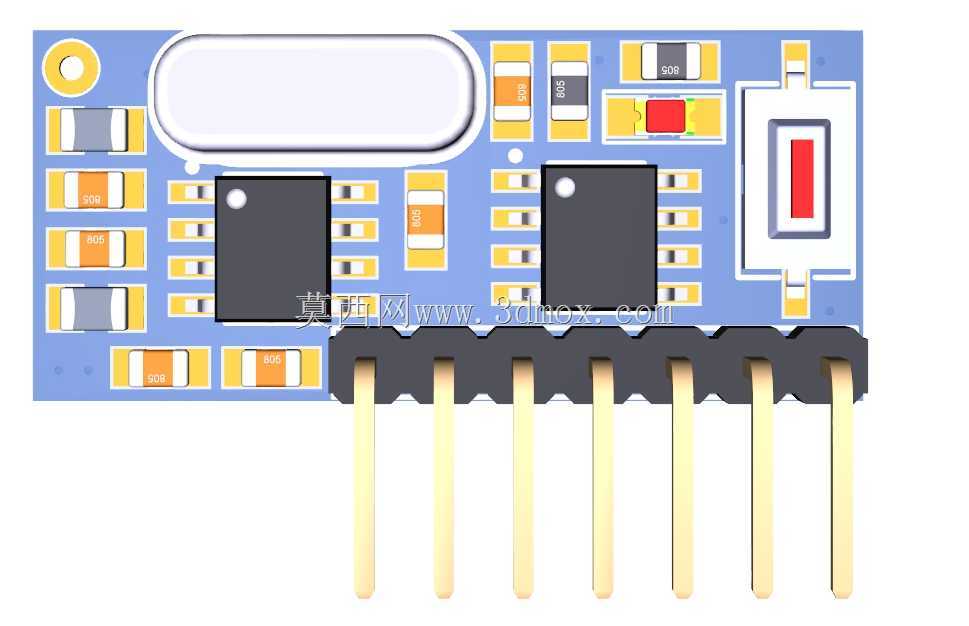

　　从板级构成看，蓝色PCB上布置了超外差接收链路所需的核心器件。白色长圆形器件为声表面波谐振器件，用于确定接收通道的频率基准；两颗黑色集成电路分别承担射频放大、混频、中频处理或解调相关功能；周边黄色小型封装为电阻、电容等无源元件，橙色器件多为容量或封装尺寸不同的电容，黑色小方块用于偏置、耦合或滤波。右侧红色竖向元件与天线匹配网络相关，板边黄色圆孔可作为固定、测试或天线连接参考。建模时不能只按外观色块摆放元件，应把器件高度、焊盘占用区、丝印边界和维修操作空间一并表达，这样在整机干涉检查时才能发现壳体筋位、线束卡扣或相邻接插件是否会压迫高器件。

　　设计这类模组结构，首先要服务于射频信号路径。天线入口到匹配网络、再到接收芯片的走线应短而连续，地回流路径尽量完整；晶振周围避免靠近频繁翻转的数字线，电源入口放置去耦电容，为敏感模拟前端提供干净供电。PCB外形采用圆角和局部缺口，可减少装配时与壳体棱边干涉；单列直插引脚让模块在低成本控制器中快速集成，也适合小批量设备的人工装配。板上较高的元件集中在中部和右侧，因此外壳内壁高度要按最高器件叠加安全间隙核算，不能只依据PCB平均高度判断。

　　在安装边界方面，模组的占用空间不仅包括PCB平面轮廓，还包括引脚下方焊接区、上方元件高度区、左右手指抓取或返修区，以及天线走线区。若采用插座安装，插座本体高度会进一步抬升板体，母板附近的电容、端子和线束都要重新检查。若采用直接焊接，引脚穿过母板后的波峰焊或手工焊热量会影响邻近塑料件，布局时应让模组远离薄壁塑料柱和易热变形区域。对于振动较大的设备，单列引脚承受弯矩能力有限，可在板边增加固定孔、绝缘支柱或点胶加固，但加固点不能压住晶振、匹配元件和天线区域。

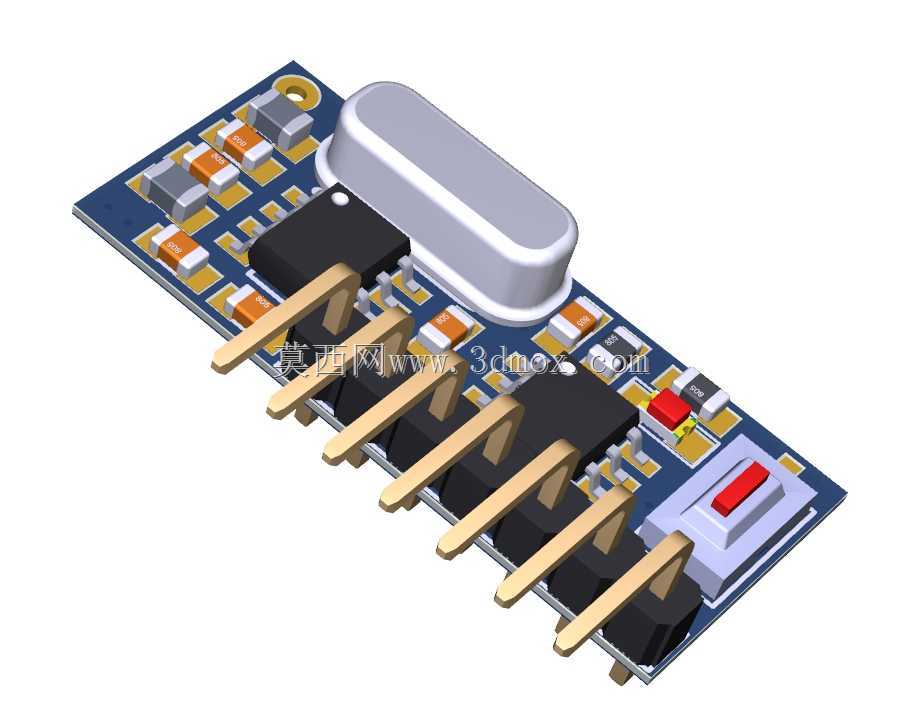

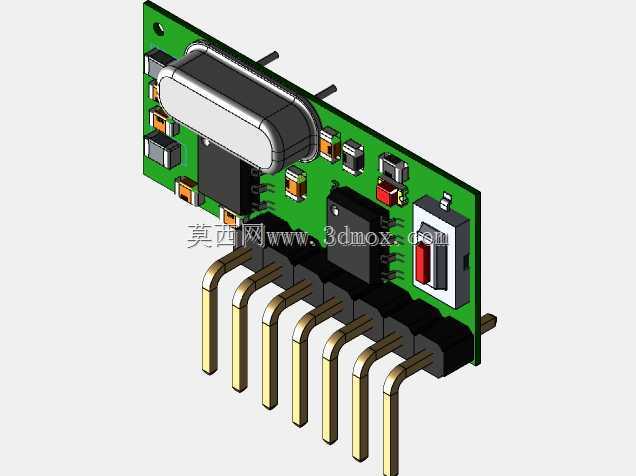

　　三维结构表达中，PCB基材、金属引脚、黑色塑封芯片、白色谐振器件、黄色阻焊焊盘和红色标识元件均采用分层材质区分，便于评审时识别装配关系。引脚做成等距细长金属件，根部保留黑色连接器本体的连续轮廓；芯片表面用轻微倒角表现塑封体边缘，无源元件按实际封装比例建立高度。这样的模型既可用于整机布局，也可用于接线空间校核、包装防护设计、维修工具可达性分析以及教学演示。对结构工程师而言，真正有价值的不是把电路板画成一块彩色平板，而是把高频模块在真实壳体中的高度限制、插拔方向、固定方式、干扰避让和天线空间全部落实到可检查的三维边界里。
