WT32-SC01无线标签ESP32触控显示终端

　　在做小型物联网终端和嵌入式人机界面时，WT32-SC01这类带触控屏的ESP32显示模块很适合作为结构设计起点。它不是单纯的裸屏，也不是完整商用平板，而是一块把主控、彩色显示屏、触控面、USB-C接口、按键和外壳边界整合在一起的开发型显示终端。现场设备状态查看、传感器数据展示、简易参数设置、无线联网交互、教学实验平台、小型控制面板等场景，都可以围绕这类模块展开。

　　从实际用途看，它的核心价值在于把无线通信、图形显示和触控输入集中到一个紧凑单元里。设备运行时，ESP32主控可承担Wi-Fi或蓝牙连接、界面刷新、外设数据读取和逻辑控制；屏幕负责显示曲线、状态图标、菜单、数值和提示信息；触控层则让操作人员直接在屏幕上完成选择、确认和参数修改。对于结构工程师来说，建模时不能只把它当作一块矩形屏幕，而要把前面板、显示可视区、黑色边框、侧边厚度、背部元器件、接口位置和固定空间一起考虑。

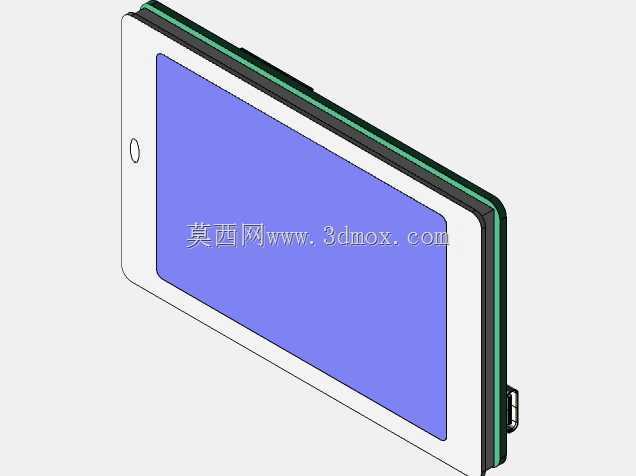

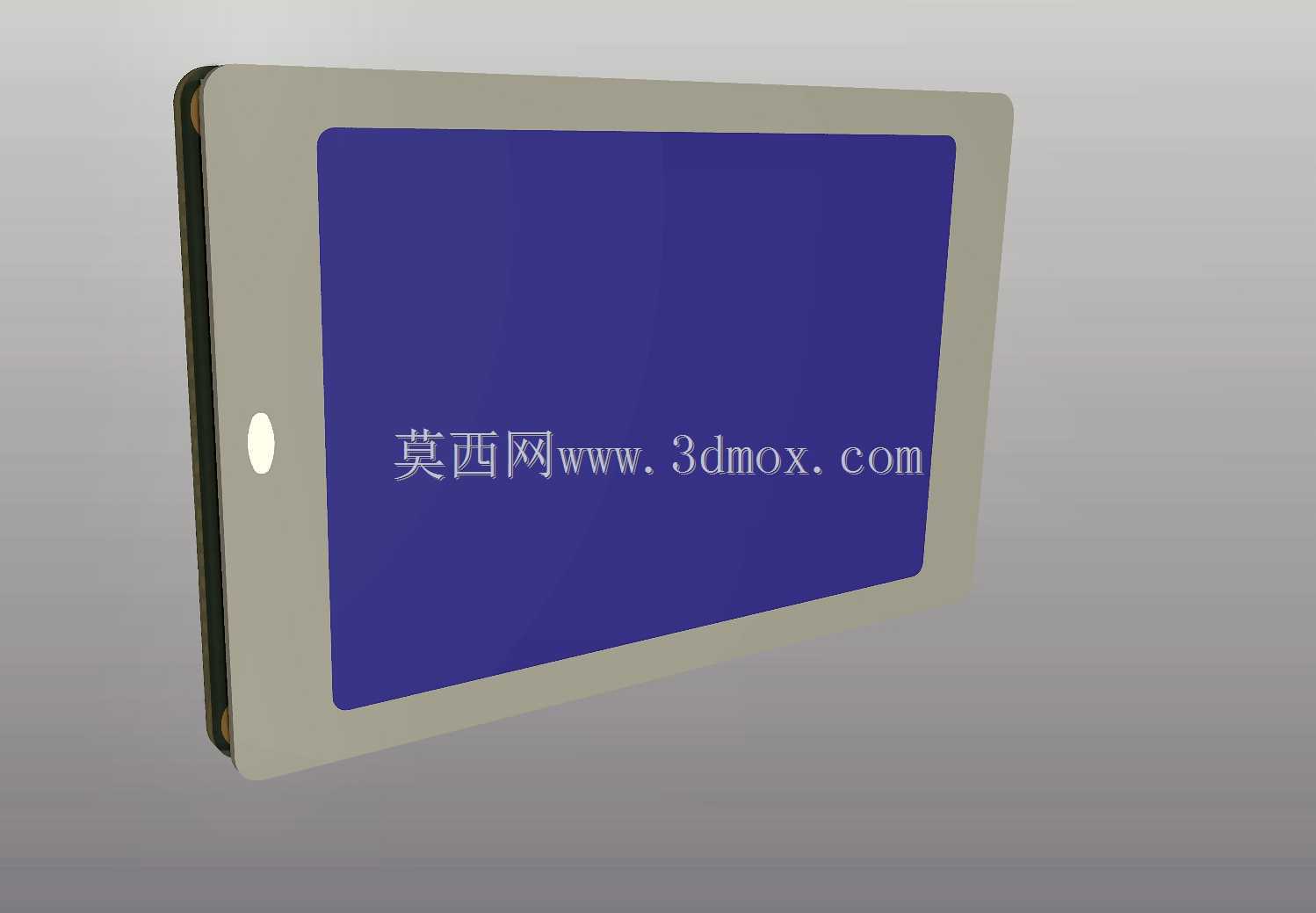

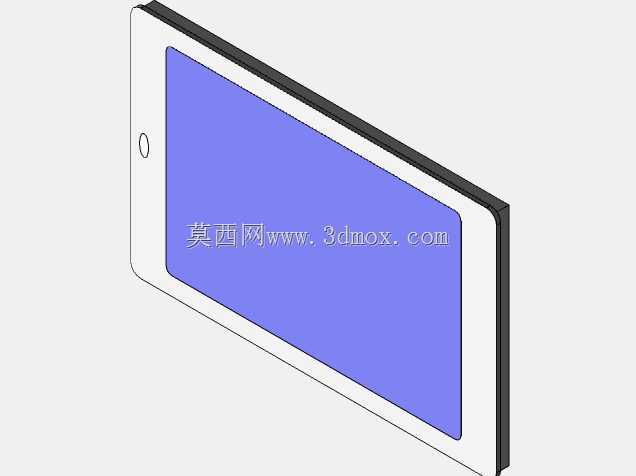

　　外形处理上，模块正面采用白色面板与大面积显示区域组合，屏幕可视面呈矩形，边角带有过渡，正面左侧保留圆形按键特征，侧边可见深色封边和接口轮廓。三维建模时，前面板需要区分外观面、屏幕凹陷区、触控覆盖层和按键孔位。屏幕区域不能简单贴一张蓝色面，应建立独立的显示玻璃层、边框遮挡区和外层保护面，这样在渲染、装配检查和后期做面板丝印时才不会出现层次错误。

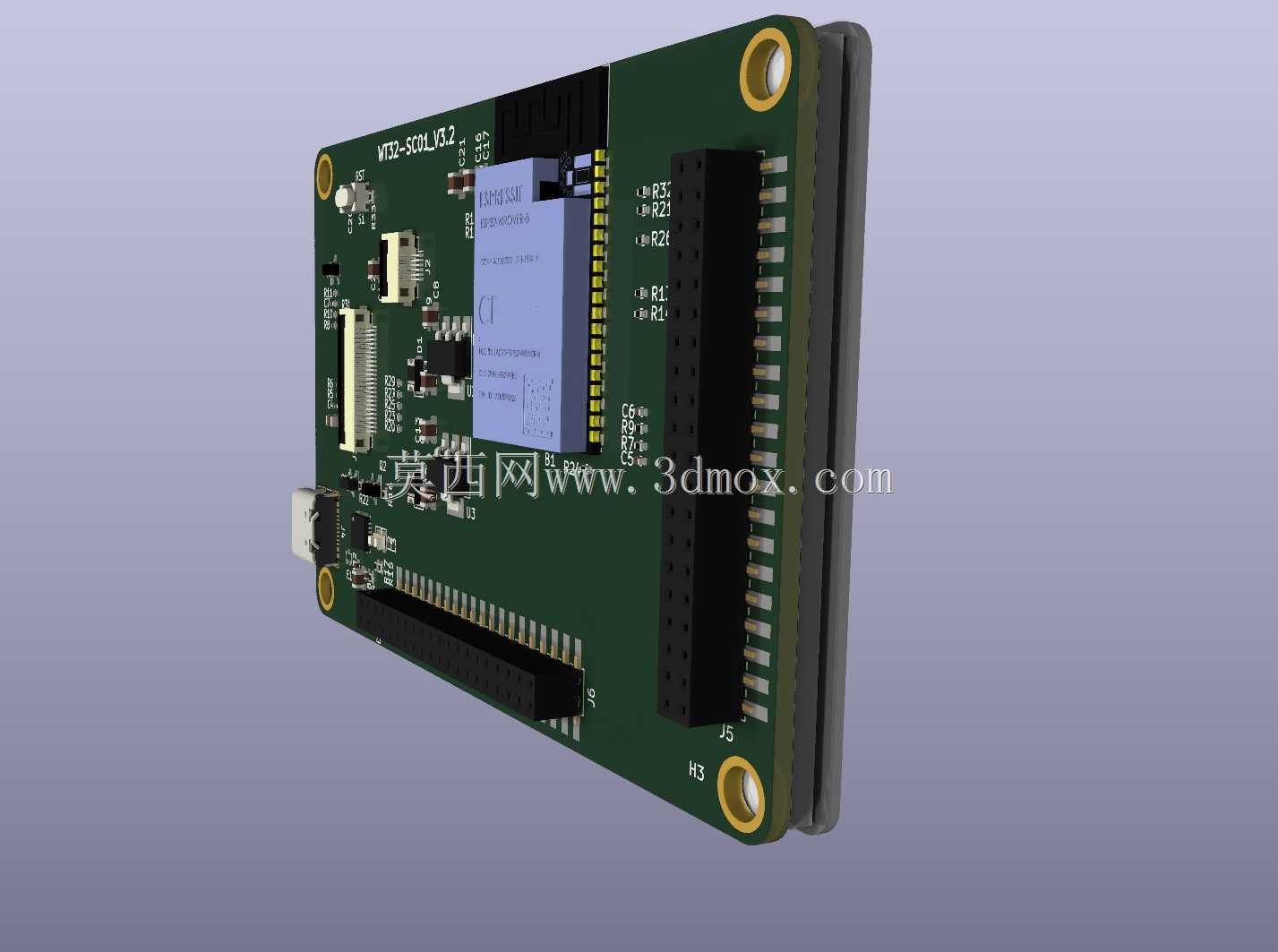

　　安装边界是这类模块最容易被忽略的部分。若把它嵌入设备面板，前方需要留出触控操作空间，背部则要给PCB、连接器、排线和无线模块保留避让区域。模块四周不能紧贴金属壁，尤其是无线通信方向，过近的连续金属遮挡会影响天线性能；侧边USB-C插座附近要预留插拔方向和插头握持空间，不能只按插座本体尺寸开孔。背部ESP32-WROVER模块、LED、RST按键等元件的高度虽然不大，但在薄壳设备里会直接影响后盖造型和筋位布置。

　　设计思路上，可以先按模块外轮廓建立主装配基准，再分别处理前面板、显示屏、侧边封边、背部元件和接口。板轮廓、安装孔以及两个细间距连接器的位置应优先保证，因为这些特征决定模块能否准确落到支架或面板上。若用于卡扣式外壳，卡扣接触区应避开屏幕边缘和脆弱连接器；若采用螺钉固定，螺钉柱不要压在PCB易变形区域，柱体周围需要增加加强筋，并在屏幕与壳体之间保留缓冲间隙。

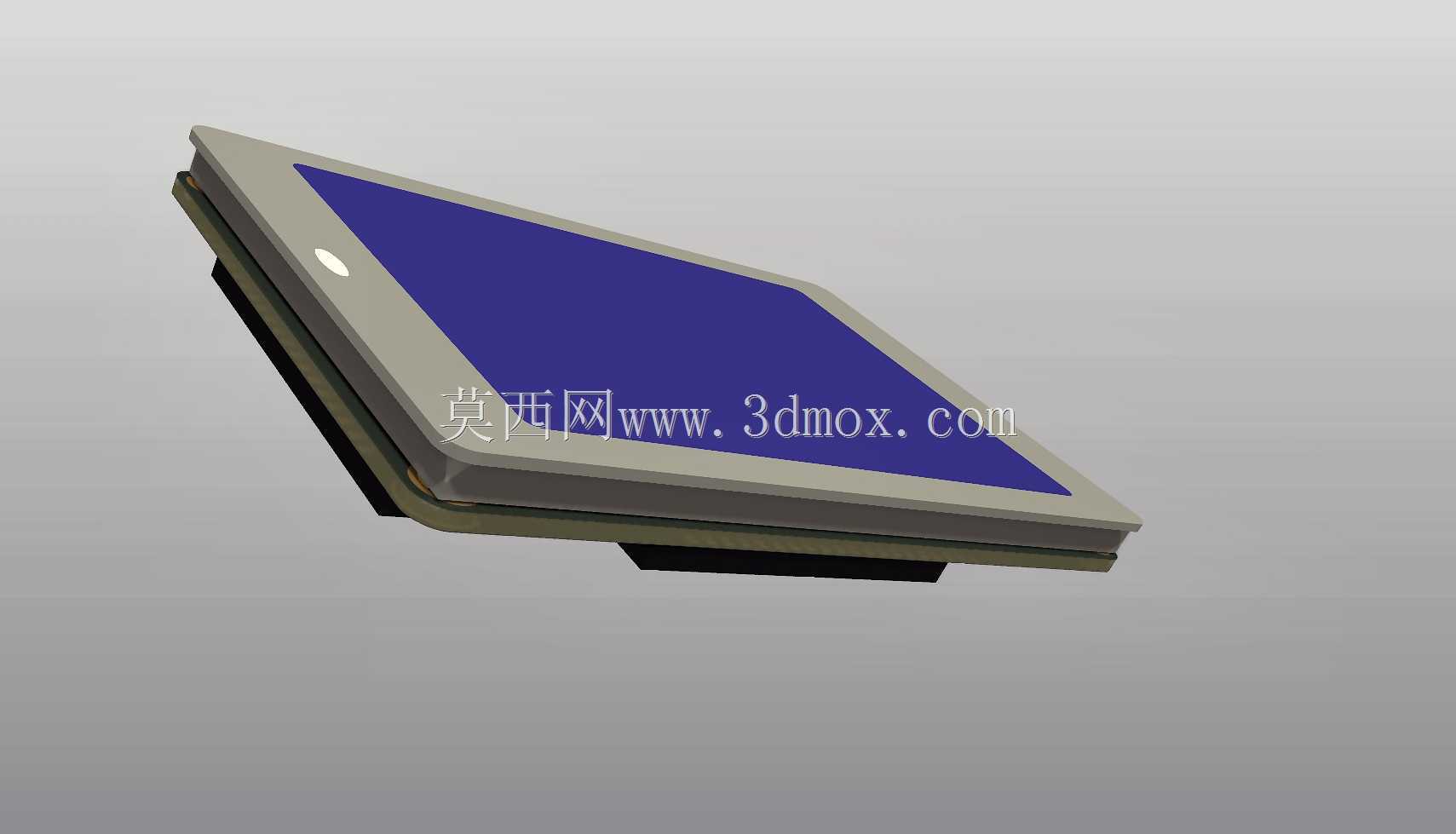

　　在工业柜面或小型设备中使用时，还要考虑人机交互角度。模块较薄，适合嵌入控制台、桌面终端或壁挂小盒，但屏幕正面若与操作面完全齐平，清洁和防水处理会更方便；若采用外露安装，则侧边跌落和磕碰风险更高，需要在四角增加保护结构。触控屏周围的边框宽度不宜过度压缩，一方面要保证前面板强度，另一方面也要给密封圈、双面胶或压条留下位置。

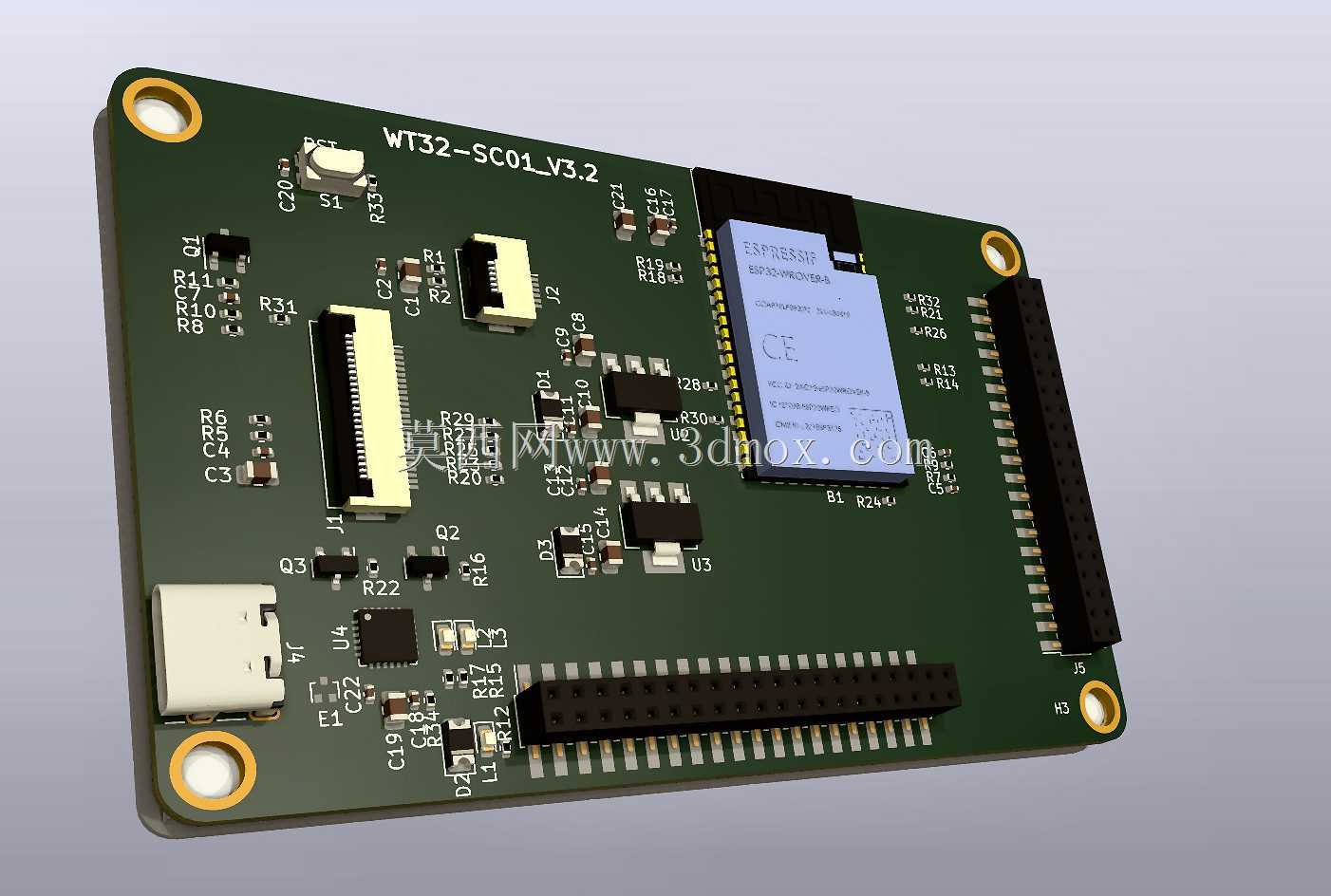

　　背部结构建模应体现真实装配关系。USB-C插座不能只建外形，还要体现插口开口方向、舌片避让和插头插入深度；RST按键需要与外壳按键帽或复位孔对齐；LED指示位置若要透过外壳显示，导光区或透光孔应与灯位保持同轴。连接器周边避免设置高筋，防止维修拆装时干涉排线。对于需要频繁拆卸的原型设备，背部盖板可采用螺钉加定位柱的方式；对于一次性封装的产品，则可在周边设置扣位，但必须先确认屏幕和电池等部件不会被挤压。

　　散热和维护也应纳入结构判断。ESP32模块在持续刷新界面并保持无线连接时会产生一定热量，密闭金属后壳虽然能增强保护，却可能把热量集中在背部；塑料外壳配合局部开孔或导热垫更稳妥。开孔位置不应直吹屏幕边缘，也不能让冷凝水沿接口流入板内。若设备安装在粉尘较多的车间，USB-C口最好增加防尘塞，面板与屏幕之间采用连续密封结构。

　　从三维表达角度，模型应能支持外形评审、安装开孔和干涉检查。显示面、白色面板、黑色侧边、背部元件和接口分别赋材质，能够清楚表达成品观感；关键孔位和连接器用精确尺寸约束，便于导出二维开孔图。布线空间则按实际插头和线束弯曲半径复核，不能只看静态装配。这样建立出来的WT32-SC01显示终端模型，既能服务嵌入式产品原型验证，也能直接作为小型物联网人机界面的结构设计基础。
