3D打印机12V30A开关电源外壳结构

　　这套钣金壳体围绕桌面级FDM设备的供电外置需求展开，适配12V30A直流开关电源的整机封装，在三维结构阶段优先处理狭小装机空间内的散热、走线、固定与维护问题。桌面3D打印机的机架内部空间往往被运动模组、挤出机构、线材和热床组件挤占，电源若直接裸露放置，既容易受到打印过程中飘落的PLA、PETG碎屑影响，也会在设备移动、维护时触碰高压侧端子，因此独立金属外壳的设计重点，不只是简单包覆电路板，而是把电气隔离、风道组织和安装适配整合到同一套壳体中。

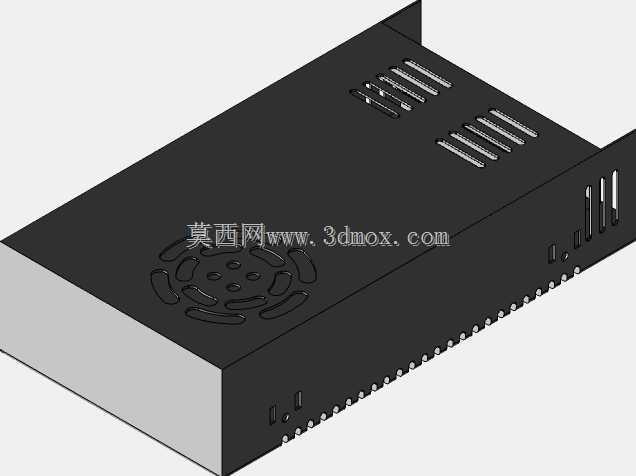

　　从壳体外形看，整体采用薄钢板折弯成型的长方盒体结构，顶部为完整盖板，侧面预留翻边用于和设备框架或安装支座连接。钣金折弯边在边角处形成连续刚性支撑，薄板依靠折边提升抗变形能力，避免电源内部变压器、电容等较重元件在搬运或设备振动时引起壳体颤动。顶部面板冲压出多组长条通风槽，通风槽分组布置，对应内部发热元件的集中区域：功率开关管、整流桥、高频变压器和输出整流部分在满载时温升较高，开槽位置避开高压端子正上方，既形成热空气上升排出的通道，又防止金属异物直接垂直接触带电部位。

　　壳体一端设置风扇安装位，圆形风扇区域周围布置安装孔与导风结构，可将外部冷空气沿电源板长度方向牵引，掠过散热片和功率器件后从顶部槽孔排出。对于3D打印机长时间连续打印的工况，热床和热端加热阶段会使电源持续处于高负载输出，强制风冷结构能够把内部热量及时带走，降低电容鼓包、功率器件过热降额的风险。风扇位周围的孔位按标准小尺寸直流风扇布局设计，更换不同厚度风扇时，可通过螺钉直接固定，不需要额外加工支架。

　　壳体侧板布置有密集的出线与接口避让区域，交流输入、直流输出、开关孔位和指示灯位置按照常见ATX或工业开关电源的排布方式预留。接线侧的齿状折边一方面增强侧板刚度，另一方面为线材穿出后的绑扎提供空间，避免电源线在壳体切口处长期弯折。高压输入区与低压输出区在壳内保持明确分隔，外部走线时可将交流线和直流输出线分侧整理，减少强弱电缠绕带来的干扰，这对于带温控板、步进驱动器和触摸屏的3D打印机尤为重要。

　　安装边界方面，壳体外形按标准中小功率开关电源的长宽高比例建立，底部和侧部预留固定孔，可横置在打印机底部横梁上，也可通过L形支架挂装在框架后侧。设计时需要控制外壳与内部电路板、散热片之间的安全间隙，钣金内壁不能压靠电容顶部和功率管引脚；顶部通风槽与风扇孔的位置要和内部发热区对齐，若壳体安装方向改变，风道也应保证冷空气能够顺利穿过散热片。外壳外侧的安装面与设备型材之间可增加绝缘垫片，防止钣金机架与电源地之间形成不必要的接触回路。

　　在结构建模过程中，折弯系数、板材厚度、开孔边距和翻边高度都需要按钣金工艺同步考虑。长条散热槽采用冲压成型，槽孔端部保留圆弧过渡，可减少应力集中；风扇安装孔周围保留足够平面，保证螺钉锁紧后板面不凹陷。壳体各板件之间通过折弯卡扣和螺钉组合连接，维护时拆开顶盖即可检查电源板、清理风扇积尘，不必整体拆除设备接线。对于设备开发人员，这套壳体既可作为3D打印机供电模块的封装参考，也可推广到小型数控装置、LED负载、实验室直流供电等需要12V大电流电源的场景，在保证电气防护的前提下，把散热风道、安装固定和后期维护集中在一个紧凑钣金单元内完成。
