Ender3V2打印机耗材导向滑轮支架

项目分类:3D打印机 发布时间:2024-06-20 ID:757041
  • Ender3V2打印机耗材导向滑轮支架
  • Ender3V2打印机耗材导向滑轮支架
  • Ender3V2打印机耗材导向滑轮支架
  • Ender3V2打印机耗材导向滑轮支架
  • Ender3V2打印机耗材导向滑轮支架
  • Ender3V2打印机耗材导向滑轮支架
  • Ender3V2打印机耗材导向滑轮支架

  桌面级FDM熔融沉积成型设备在长时间连续打印作业中,耗材从料盘引出至挤出机进料口的走丝路径合理性,直接决定送丝阻力波动幅度、耗材表面刮擦损伤程度以及打印过程的断丝故障率。这款适配Ender 3 V2机型的耗材导向滑轮支架,正是针对原厂设备料盘安装位置与挤出机入口存在空间错位、长丝走丝弯折半径过小的痛点开发的功能性改装结构。

  从实际车间使用场景来看,多数桌面3D打印机的料盘挂载点设置在设备框架侧方或顶部横梁位置,而鲍登挤出机或近程挤出机的进料口朝向往往与料盘出线方向存在明显夹角,耗材在无导向状态下会以硬弯折的形态进入挤出机齿轮啮合区,不仅会增大挤出步进电机的负载扭矩,长期弯折还会让PLA、PETG这类脆性耗材在弯折处产生应力白痕,打印过程中遇到回抽、进给动作切换时极易发生断丝。这套导向组件的核心作用就是在料盘出线端与挤出机入口之间搭建一个平滑过渡的走丝拐点,把原本接近直角的硬弯折转化为大曲率半径的圆弧导向,让长丝全程保持平顺的张紧状态,从根源上消除走丝路径的突变阻力。

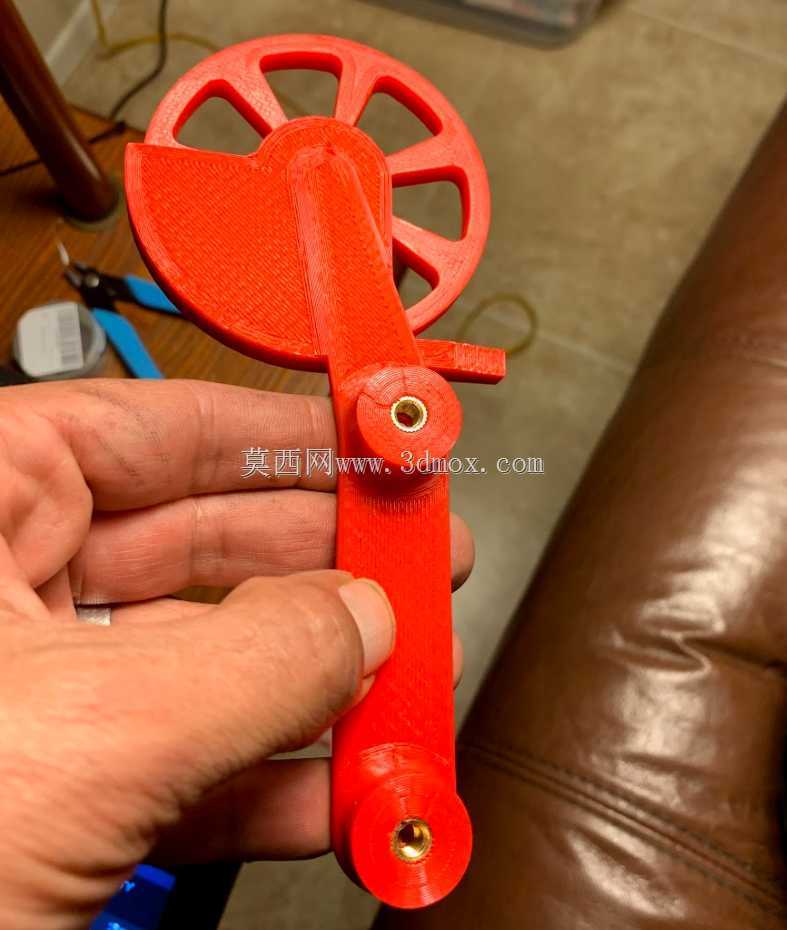

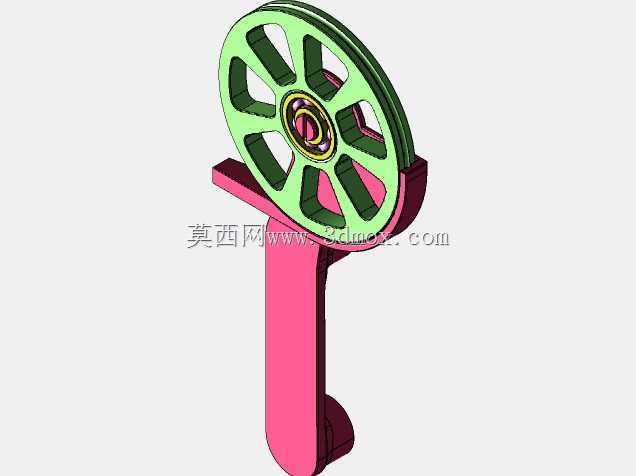

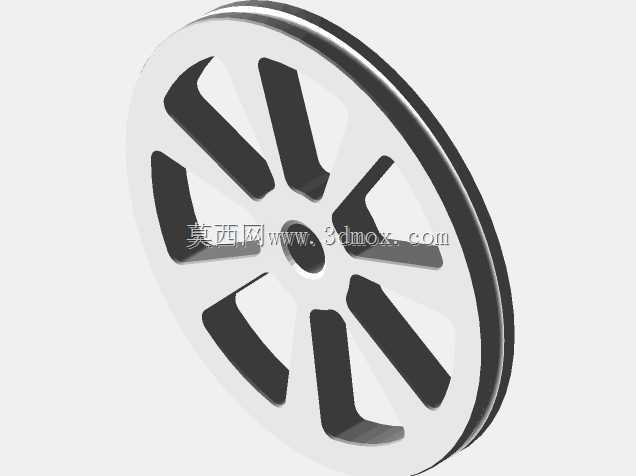

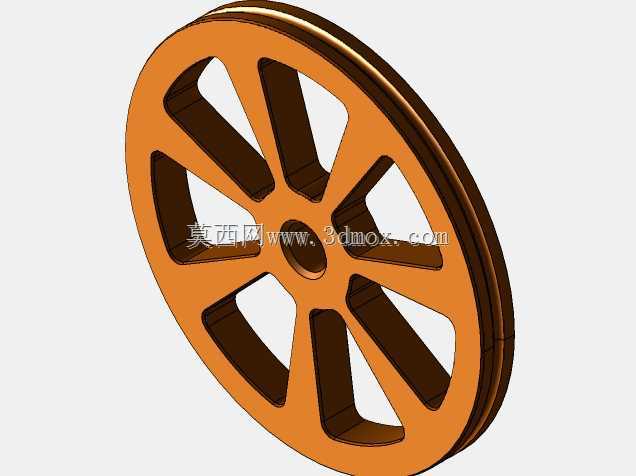

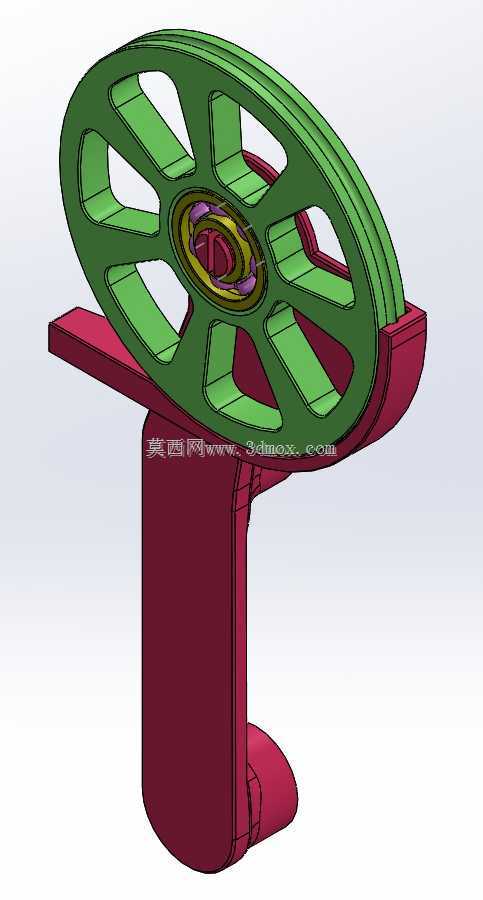

  结构设计层面,整套组件分为挂载固定座与导向滑轮两大部分。固定座采用L型悬臂式构型,竖直段预留与打印机铝型材框架匹配的安装卡位,可直接卡在2020欧标铝型材的槽位上,水平悬臂段向外伸出,为滑轮提供足够的悬空安装空间,避免滑轮转动时与设备框架、料盘边缘发生运动干涉。滑轮本体采用多辐条镂空轮式结构,轮缘设置适配1.75mm标准耗材直径的限位导向槽,耗材从槽内穿过时不会出现侧向滑脱、跳槽问题;轮心位置设计有轴承安装腔,可压入2个规格为22x7x8的标准深沟球轴承,轴承内圈与固定座的转轴位配合,滑轮转动时的径向跳动量被控制在极小范围,耗材进给过程中滑轮可随长丝的牵拉动做自由随动转动,把耗材与导向件之间的滑动摩擦转化为轴承支撑的滚动摩擦,送丝阻力相比固定式陶瓷导向环降低60%以上。

  考虑到不同用户的备件储备差异,设计方案同时提供了无轴承的一体式滑轮版本:该版本滑轮与转轴之间采用间隙配合的自润滑结构,无需额外压装轴承即可使用,适合手头没有备用轴承、需要快速打印完成改装的场景,两种版本的安装接口完全通用,用户可根据自身备件情况自由选择。安装操作逻辑也做了简化设计:整个组件不需要对打印机原有结构做任何钻孔、切割改装,固定座通过型材螺母锁紧在框架预设位置后,只需把z轴外滚柱上的防松螺母拆下,将细丝导向器底座对准螺纹孔位旋紧即可完成固定,全程不需要拆解挤出机、修改设备走线,普通用户参照装配关系十分钟内即可完成改装。

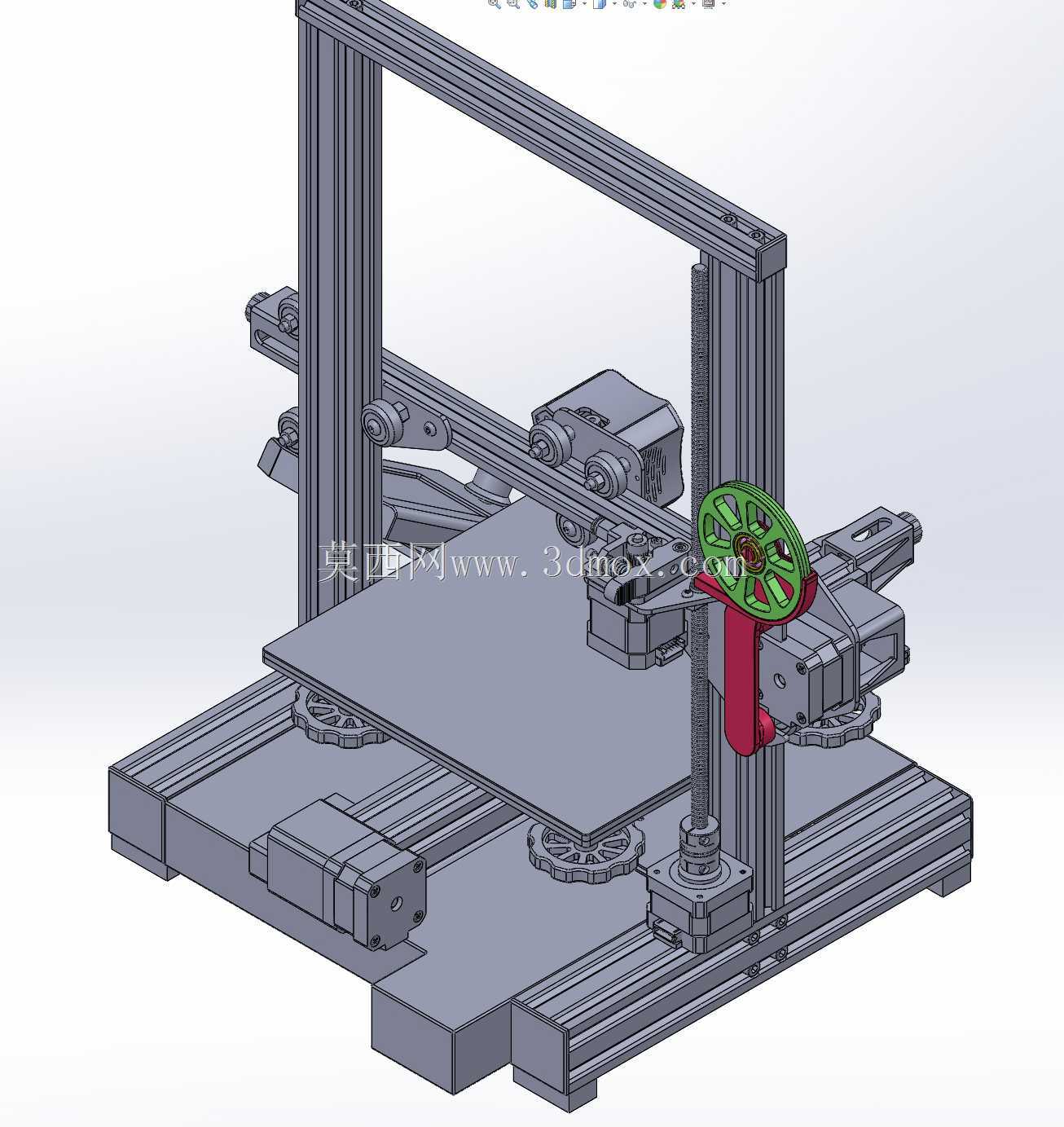

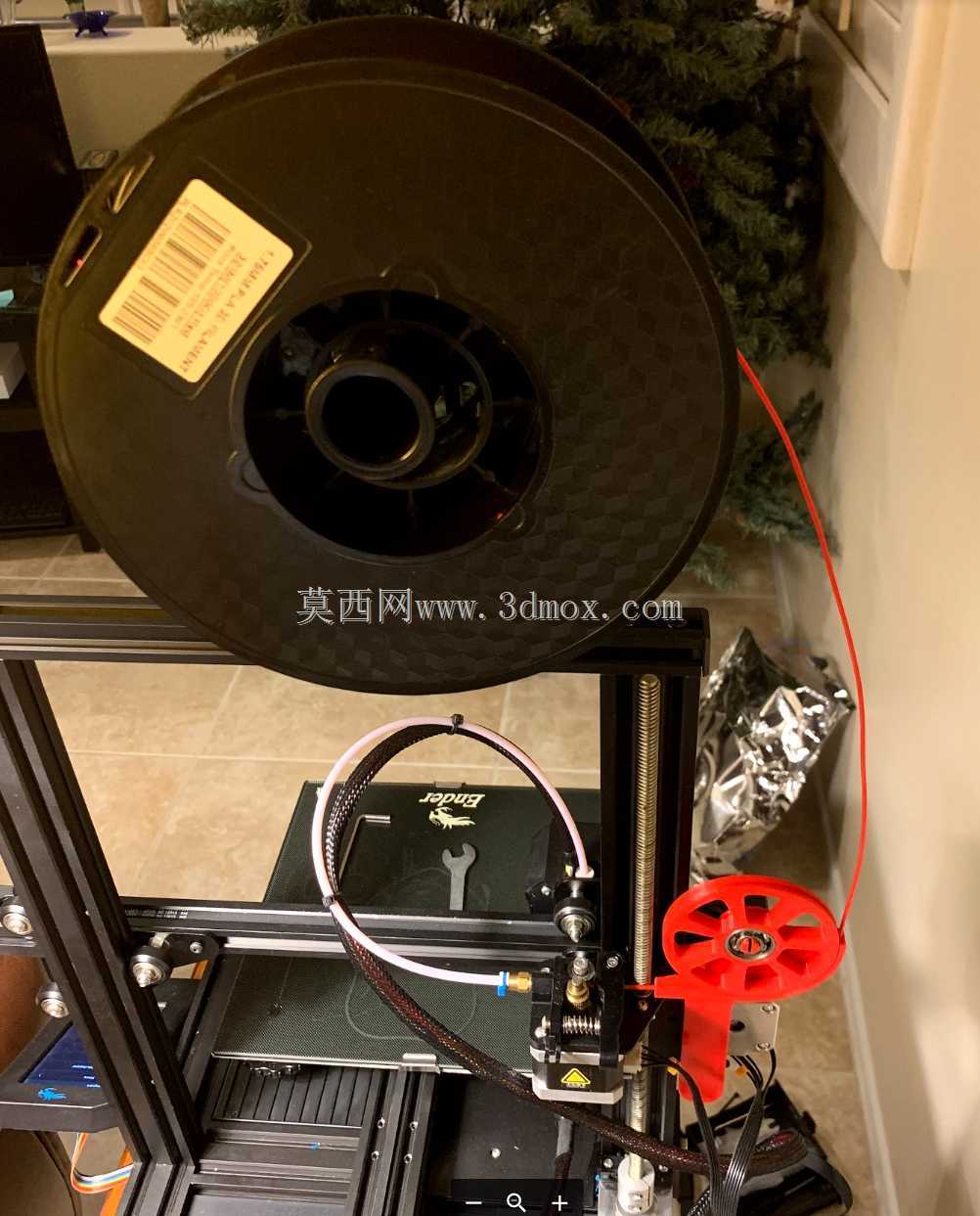

  安装边界与尺寸适配方面,整套组件的外轮廓尺寸经过紧凑化优化,悬臂伸出长度控制在120mm以内,不会超出设备原有外形边界,打印过程中不会与热床运动部件、X轴滑车行程发生碰撞;滑轮导向槽的中心高度经过校准,安装完成后导向槽中心线恰好与挤出机进料口中心线、料盘出线切线三点共线,耗材从料盘拉出后经过滑轮槽过渡,以近乎直线的姿态进入挤出机驱动齿轮,走丝路径的弯折半径被放大到原厂状态的3倍以上。实际装机测试中,改装该导向组件后,连续打印200小时以上的长周期作业里,耗材送丝步进电机的电流波动幅度明显收窄,耗材表面没有出现导向件刮擦产生的磨屑,回抽动作的响应一致性显著提升,即便是使用脆性较大的木质填充PLA、碳纤维增强耗材时,断丝概率也出现明显下降。同时镂空辐条的滑轮结构在保证轮体结构强度的前提下,大幅减少了3D打印所需的耗材用量,轮体自身重量更轻,随动转动的转动惯量更小,耗材快速进给、回抽时滑轮不会出现惯性过转导致的长丝松垮、缠绕问题。固定座的加强筋布局在悬臂根部做了加厚处理,长期承受耗材张紧力也不会出现悬臂弯曲变形,导向位置的长期稳定性可以得到可靠保障。
