物联网Arduino超级机箱集成LCD键盘LED

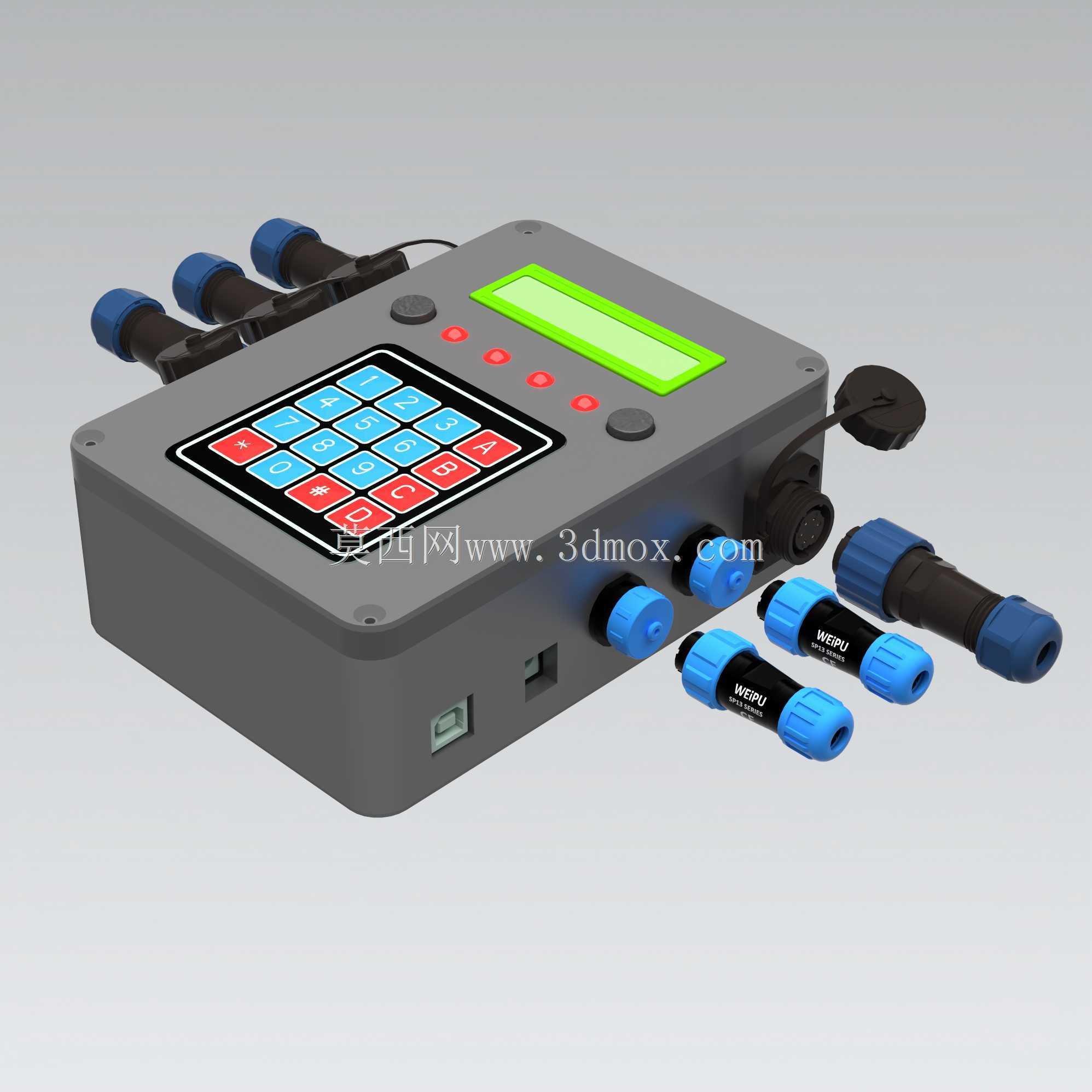

　　这套物联网Arduino超级机箱的三维结构，面向家庭环境监测、小型实验台控制、教学演示装置和嵌入式设备原型验证等场景，核心作用是把主控板、显示单元、按键输入、状态指示、外接传感线缆和电源接口集中到一个可落地安装的盒体内部。现场使用时，箱体可固定在墙面、设备侧板或实验机架上，外部线缆通过防水航空插头接入，避免杜邦线裸露导致的松脱和误碰；操作人员通过矩阵键盘输入参数，LCD屏幕显示温湿度、节点状态或菜单信息，红色LED与按钮用于报警提示、模式切换和手动确认，整体更接近一台可长期通电运行的小型控制终端，而不是散放在桌面上的开发板。

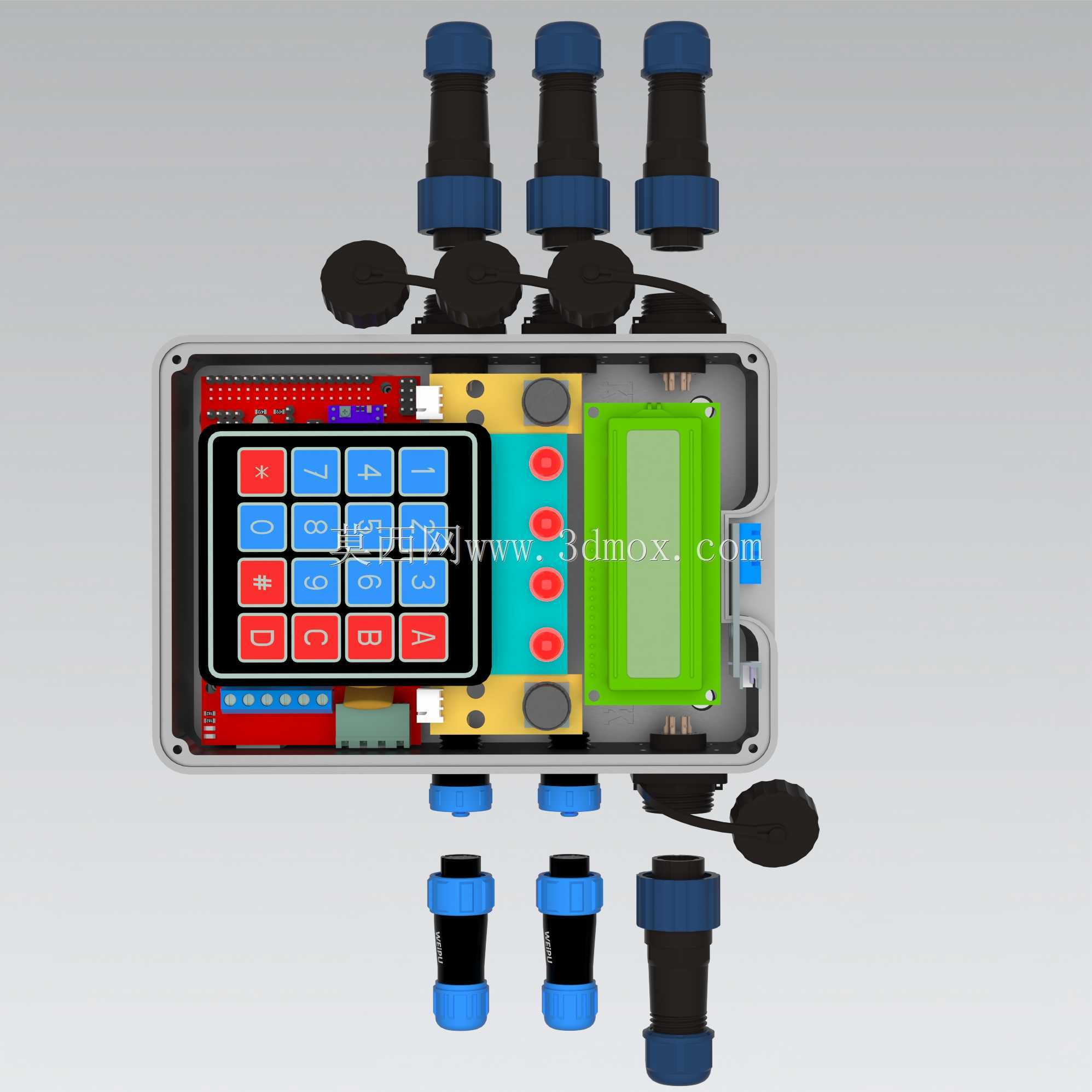

　　结构设计上，箱体围绕Arduino Mega的安装边界展开。底壳预留主控板固定柱，孔位按照板卡安装孔布置，采用螺钉锁紧，保证USB口、电源口和板载接口在壳体侧面能够准确露出。上盖区域承担人机交互功能，LCD1602屏幕嵌入前方倾斜可视区，矩阵键盘布置在屏幕下方，按键区保留足够手指操作间距，红色功能键与蓝色数字键通过颜色区分，降低误操作概率。LED指示灯沿屏幕侧边排列，用于电源、运行、通信和报警状态反馈；圆形旋钮或按钮布置在键盘旁，兼顾菜单确认和快速复位。

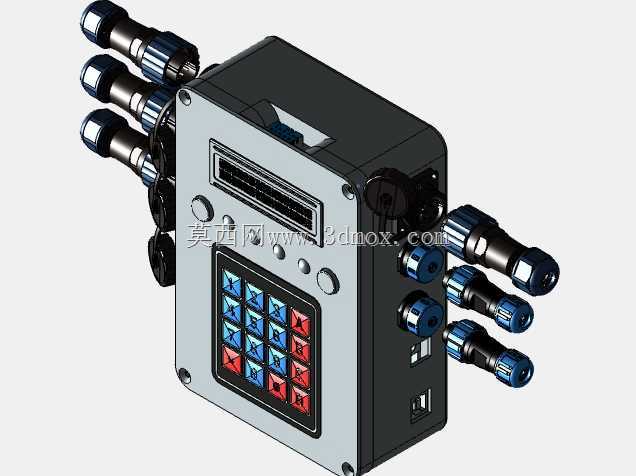

　　版本迭代中，壳体内部增加了扩展空间，用于容纳更大的扩展盾板和附加模块。上盖与底壳之间通过螺钉连接，侧壁增加开孔和固定孔，既方便内部线束穿过，也能在需要时安装扩展支架。箱体侧面设置多组圆形连接器，外部温湿度传感器、超声模块或其他执行部件可通过带螺纹的插头快速接入；连接器周边保留扳手空间，插头尾部线缆弯曲半径不能过小，实际布线时应让线缆自然下垂或通过扎带固定，避免接头承受持续拉力。

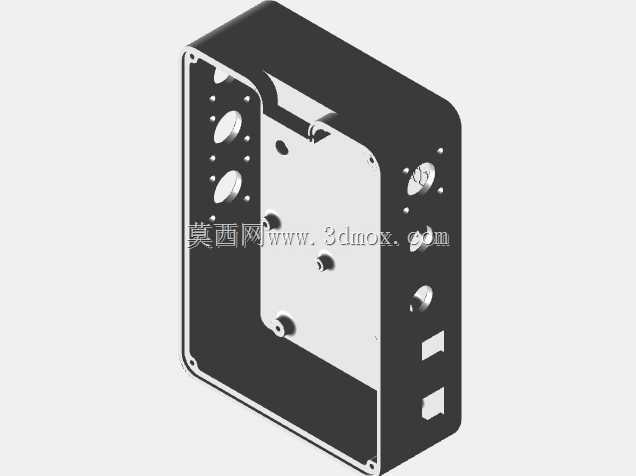

　　外形尺寸方面，盒体采用近似长方体布局，长宽方向以容纳Mega板、LCD屏和键盘为下限，高度方向叠加电路板、接插件、线束和按键行程。建模时需要重点检查几处干涉：LCD屏背部排针与上盖内表面的距离、键盘按键帽高出面板的行程、Mega板USB接口与侧壁开孔的同轴度、航空插头螺母与壳壁的压紧厚度，以及内部线束在合盖后的挤压空间。底壳固定柱不能过高，否则板卡背面焊点可能与柱顶接触；也不能过低，否则螺钉无法提供足够压紧力。

　　安装边界上，背部或法兰边的固定孔适合墙面和设备面板安装，孔距应与常见支架间距兼容；箱盖螺钉孔周围需要布置加强筋，防止频繁拆装后塑料柱开裂。散热方面，虽然Arduino Mega和外围传感器功耗不高，但密闭箱体内长期运行仍需在非淋雨区域考虑透气或散热缝隙；若用于潮湿环境，侧壁连接器应选用带密封圈的型号，键盘面可增加贴膜或沉台结构，减少液体沿按键缝隙进入。

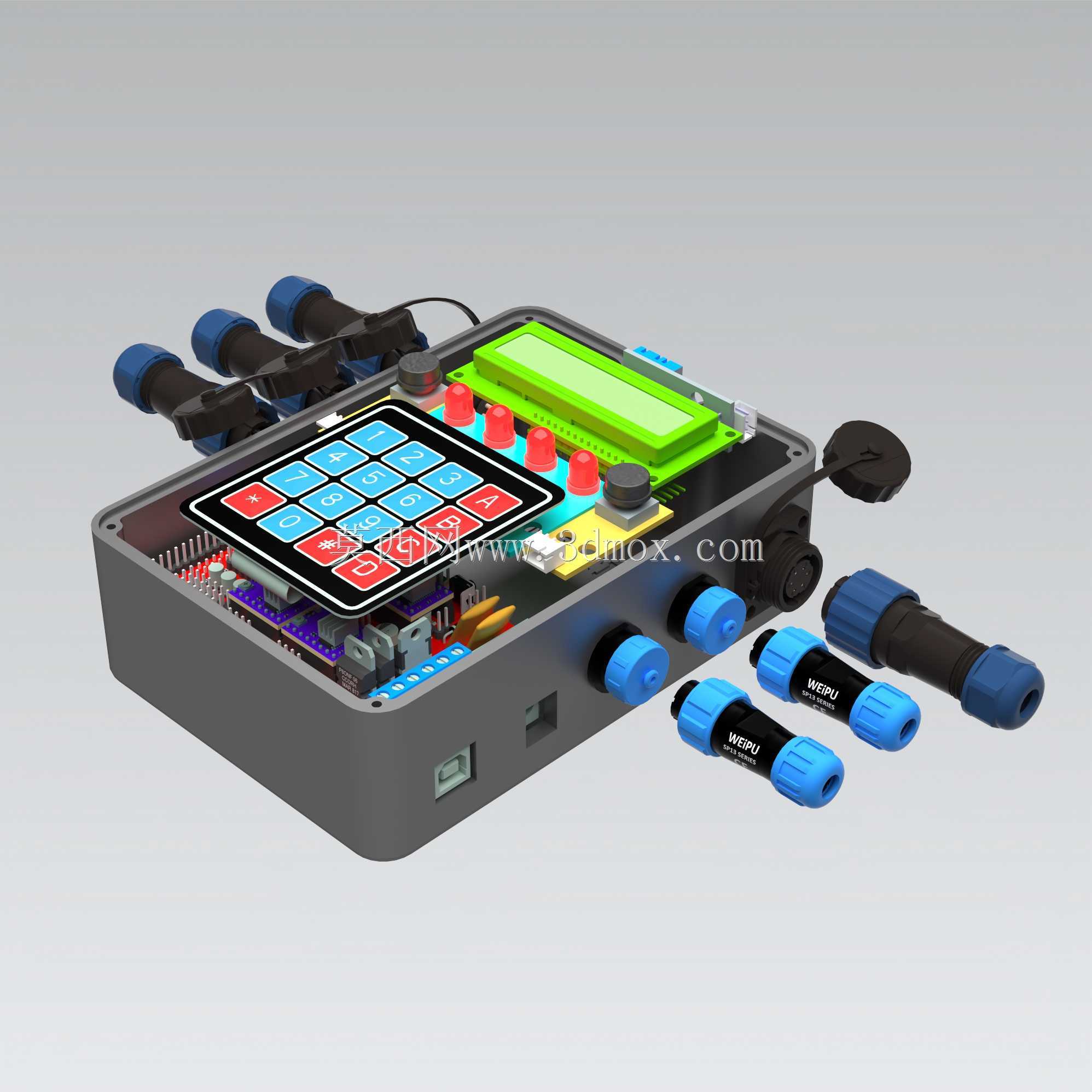

　　从建模逻辑看，该作品不是单一外壳，而是一套完整的机电装配：底壳、上盖、按键帽、LCD窗口、LED灯位、航空插头、外接传感器线缆、主控板和扩展模块均需要在装配中体现。线束走向应沿壳体内侧槽位布置，接插件位置与开孔一一对应，按钮和键盘的按压方向垂直于面板，LCD屏幕保持便于站立观察的倾角。对于结构设计人员，这类模型的价值在于把嵌入式开发中常见的板卡、屏幕、键盘、传感器和连接器转化为可制造、可装配、可维护的箱体方案；对于设备选型人员，则可据此评估盒体安装空间、接口数量、人机操作位置以及后期扩展模块的容纳能力。
