Vzbot打印机挤出头挂载安装结构

　　这套结构面向桌面级FDM熔融沉积成型设备的X轴运动末端使用，核心作用是把挤出机、加热热端、散热风道、自动调平探针以及皮带传动末端整合在同一运动托架上，让喷头在XY平面高速往复运动时保持稳定的姿态与刚性。实际装机场景中，该类打印头多用于Vzbot、Hevort这类采用CoreXY运动架构的高速打印机，整机追求高加速度、短换向时间和较低的运动质量，因此喷头托架不能按普通慢速打印机的厚重支架思路处理，而要在刚性、重量、散热空间和走线空间之间反复平衡。

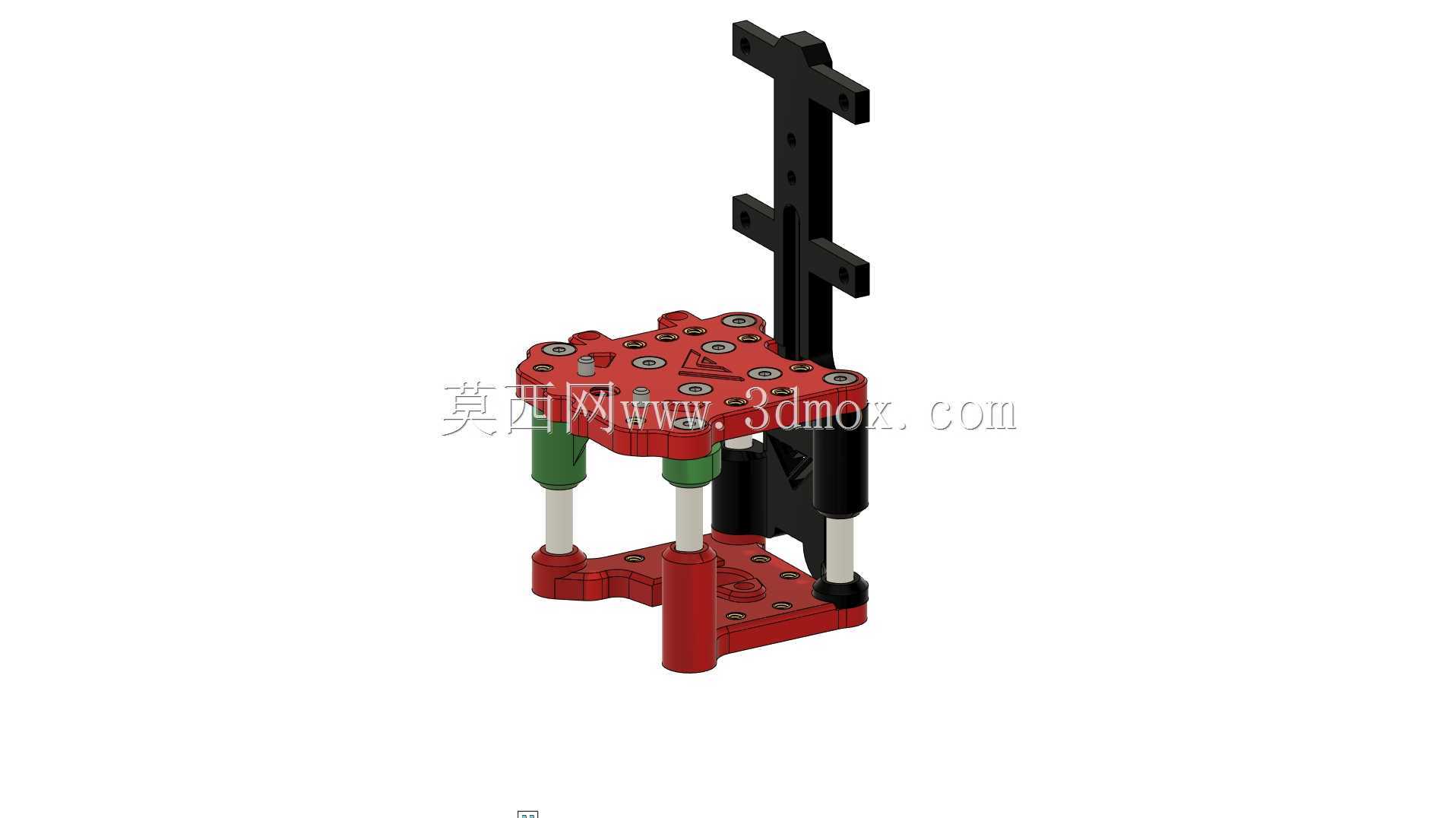

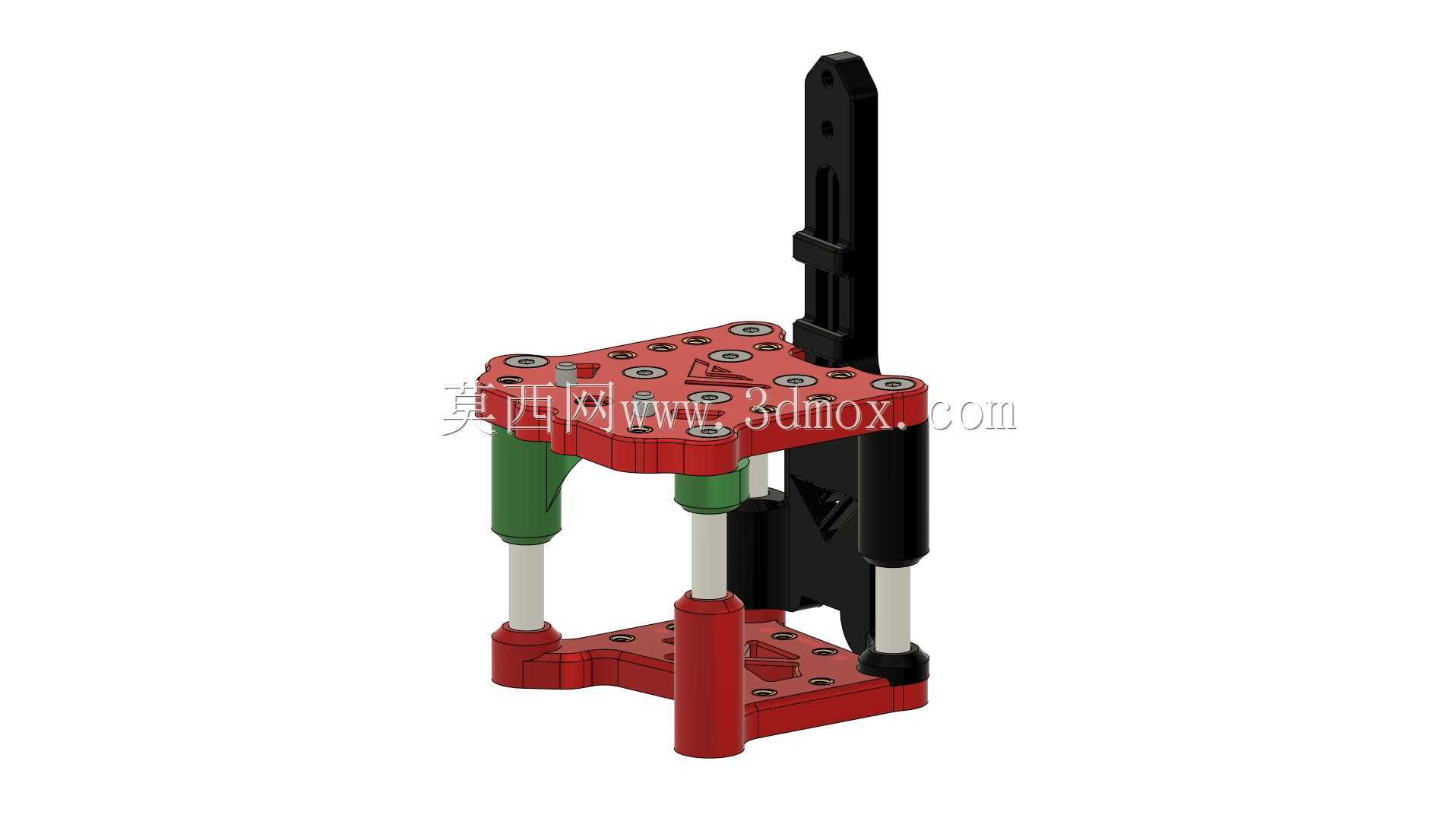

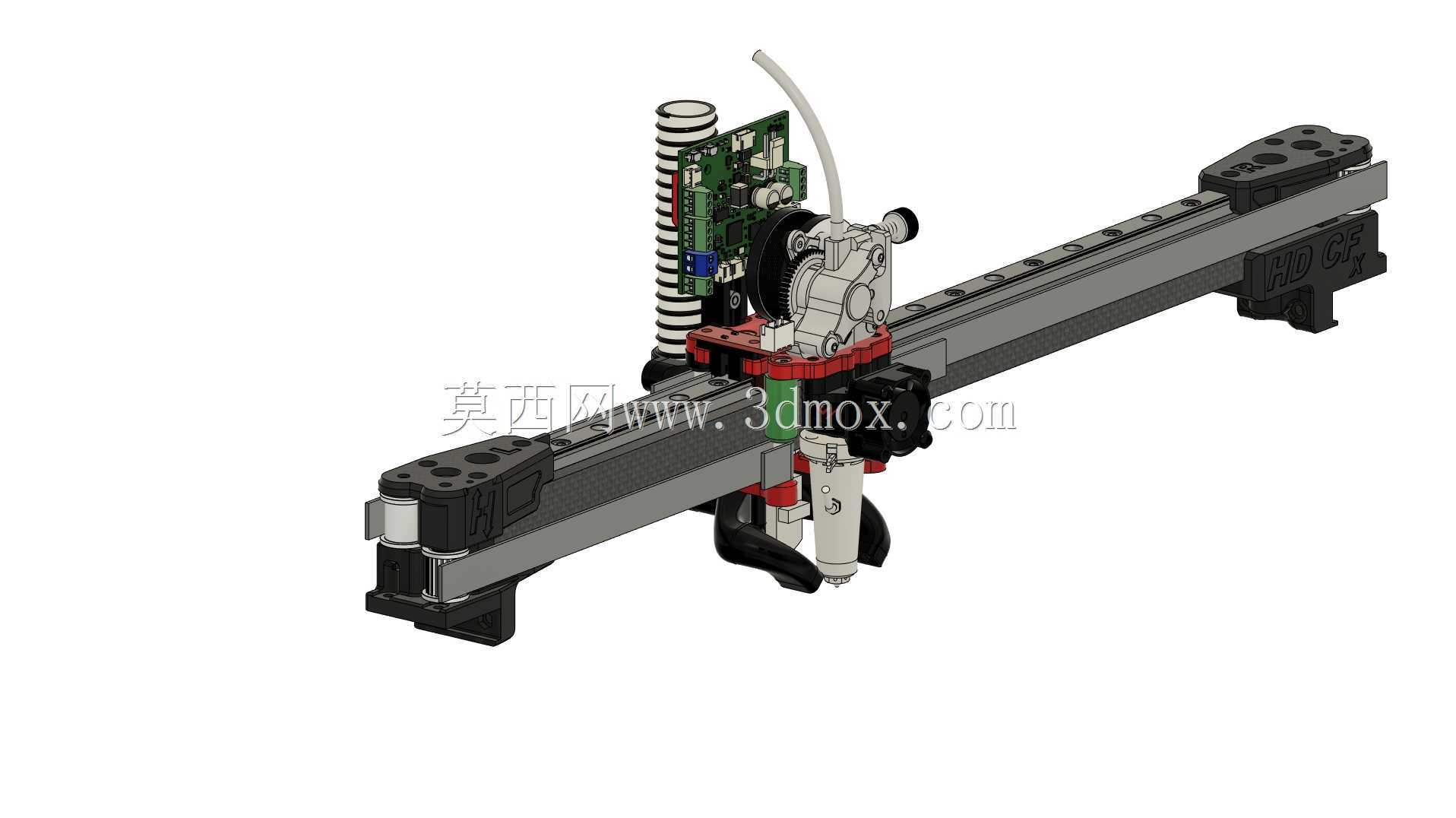

　　从结构组成看，模型包含上下两层红色安装板、多根立式导向支撑柱、黑色立板、绿色限位或缓冲套、黑色圆柱件以及底部承托板。上层板承担挤出机和热端的定位，板面上预留了密集的安装孔，可适配不同挤出机轮系、近程送料机构或热端固定座；下层板用于约束支撑柱下端，并为风扇、风道或底板连接件提供安装面。四根立柱把上下板拉开一定距离，形成热端散热所需的竖向空间，同时让整个托架形成框式受力结构，相比单侧悬臂支架，在高速急停和换向时更不容易出现喷头摆动。

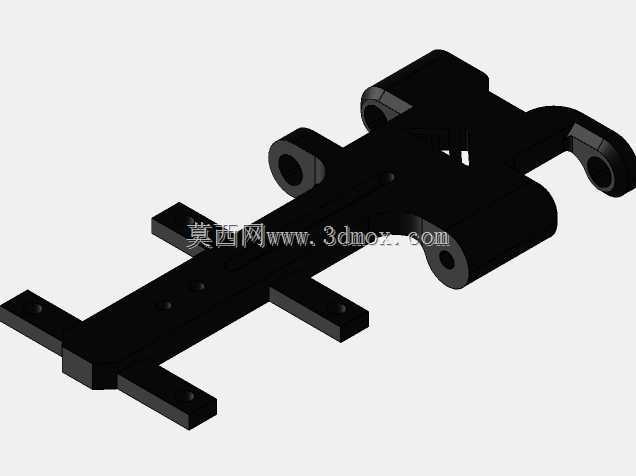

　　设计思路上，该结构并不是单纯把零件堆在一块平板上，而是围绕运动质量和装配边界进行分层。顶部安装板需要直接承受皮带牵引和挤出机工作振动，因此孔位布置围绕中心热端轴线展开，使牵引力、喷嘴阻力和挤出机重量尽量靠近运动中心。竖向立柱既承担连接作用，也形成稳定的空间桁架效果；黑色高立板位于后侧，可作为线缆约束、拖链连接或辅助传感器安装面，减少高速运动中线缆甩动对打印精度的影响。绿色套筒与黑色圆柱件的组合则体现了装配公差补偿和缓冲思路，能够在多层板锁紧时避免硬接触造成局部应力集中。

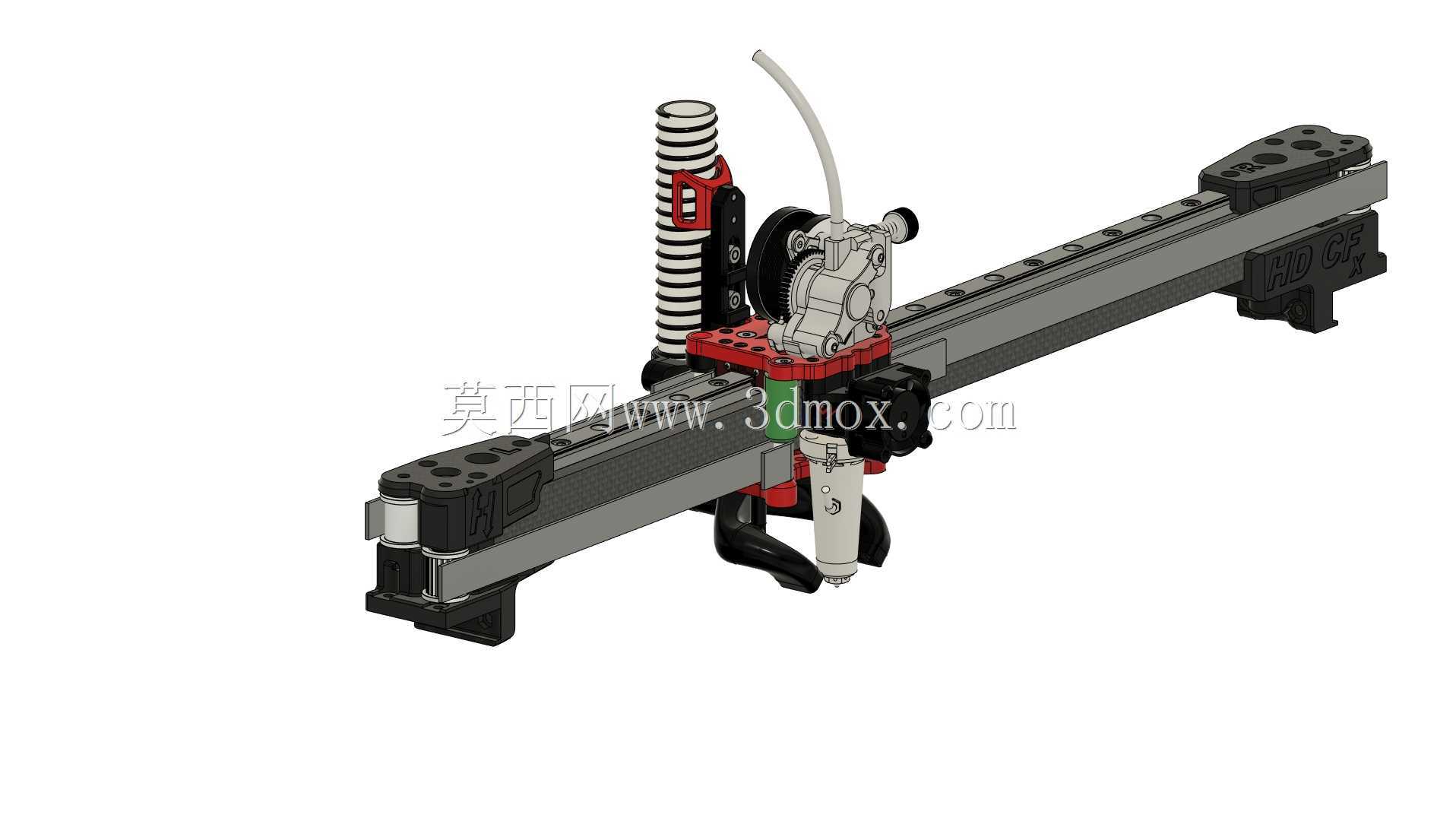

　　安装边界方面，该打印头版本需要配合mgn9直线导轨的X轴托架使用，运动侧采用12mm同步带传递动力。若用于Y轴车厢或不同机架，安装板的铝垫片厚度、孔位高度和背板形式都需要重新核对。模型在热端周围预留了巨人热端等高性能热端的容纳空间，同时兼顾标准Vzbot挤出机和hotend的适配；当更换不同挤出机时，适配器板可能需要微调孔位，但主体框架的支撑间距和热端中心位置保持明确，便于后续改型。

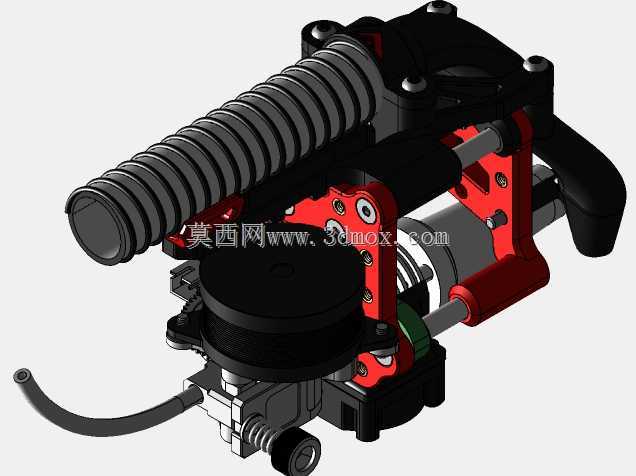

　　散热与辅助功能也是结构设计的重点。打印头在高温熔融耗材时，热端上部必须保持低温，否则耗材会提前软化并造成堵料。上下板之间留出的竖向空间可以布置离心风扇、轴流风扇或定制风道，使冷却气流沿散热鳍片通过；模型还整合了巨人风扇导管的安装位置，并为BL Touch自动调平探针留出避让空间。探针不能与喷嘴、风扇罩和打印件发生干涉，其支架位置需要在调平触发行程和最小打印边界之间折中，因此托架侧方和前侧的孔位预留十分关键。

　　在实际装配中，背板若采用工具板版本，需要使用绝缘螺钉和螺母固定，防止电气线路与金属运动件之间形成短接风险；若采用opto-endstop版本，则顶部板还需增加额外的插接件和紧固螺钉。板件打印时可按五层墙、四层顶底、约百分之十五填充的思路验证强度，但在三维结构设计阶段，更重要的是检查螺孔周围材料厚度、立柱锁紧后的平行度，以及热端轴线与打印平台的垂直度。

　　该结构还需要考虑皮带运动带来的动态载荷。CoreXY设备中X轴托架在很短时间内完成加速、匀速和制动，喷头组件的质心若偏离导轨滑块中心，会引起附加力矩，表现为振纹、拐角过冲或层纹偏移。因此模型把较重的热端和挤出机尽量布置在导轨与皮带受力线附近，支撑柱对称分布，线缆和风扇附件也围绕中心区域安排。对于结构设计人员来说，这类模型的价值不在于单一零件外形，而在于它提供了一个可落地的高速打印头集成范例：既展示了热端、挤出机、风扇、探针、导轨和皮带之间的空间关系，也保留了针对不同机架进行孔位迁移和板件改型的工程基础。
