铝型材框架大尺寸龙门式熔融沉积3D打印机

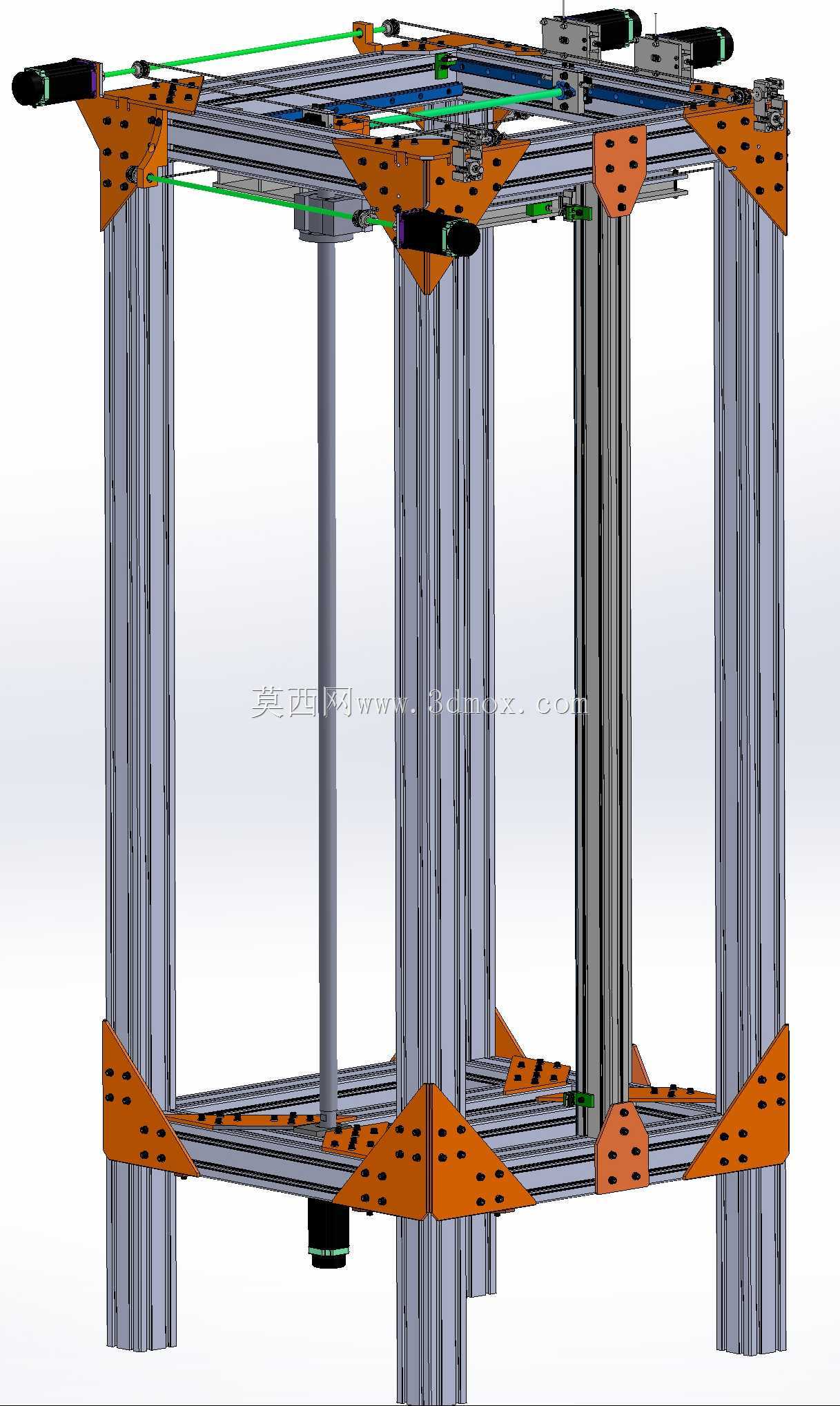

　　这套设备采用立式立方框架布局，整体以标准工业铝型材作为承载主体，四根竖向型材构成设备的高度方向支撑，上下两层由横向型材拼接成矩形边框，转角位置使用带密集安装孔的橙色角件进行锁紧固定。框架内部预留出完整的成型空间，运动轴系沿顶部和底部的型材导轨布置，X、Y方向的传动部件通过同步带连接驱动电机，Z向运动依托竖向布置的光轴与丝杆组件完成升降导向。

　　从实际应用场景来看，这类大框架结构的增材制造设备多用于车间样件试制、教学实训、工装夹具快速制作以及大尺寸模型的分段打印。相比小型桌面机型，立方框架把成型腔向高度方向拓展，能够容纳更高的柱状工件；四周敞开的铝型材结构也方便操作人员从不同方向观察喷头状态、清理平台和更换耗材。设备顶部横梁承载横向运动模组，挤出喷头随滑车在平面内完成轨迹运动，底部平台负责承托工件并配合Z轴逐层抬升或下降。

　　设计思路上，框架优先选用标准化铝型材，一方面型材本身的槽道可以直接嵌入螺栓、滑块和传感器支架，后期加装封板、照明、料架或除尘管路时不需要额外焊接；另一方面铝型材自重较轻，整机搬运和重组难度低于焊接钢架。橙色角件在每个转角形成三角加强区，多组螺栓把横纵型材压紧，能够抵抗运动滑车加减速时产生的交变力矩，减少框架晃动对打印层纹的影响。顶部和底部的角件对称布置，使整机受力形成闭合环路，避免单侧悬臂带来的扭转偏差。

　　运动部分的布局围绕长行程稳定性展开。X、Y轴同步带沿型材长度方向张紧，带轮和电机安装座直接固定在型材槽内，调节张紧力时只需松开安装螺栓即可移动电机位置。滑车组件搭载喷头、散热块和送料电机，线缆通过拖链或扎带沿横梁布置，避免运动过程中线缆与框架摩擦。Z轴导向件分布在框架内侧，丝杆与光轴平行安装，平台支架通过螺母座和直线轴承与传动件连接，保证平台上下运行时保持水平。

　　安装边界方面，设备外形接近立方形柜体，落地时需要在四周预留维护空间：正面和侧面应留出操作距离，用于取件、调平和更换喷嘴；顶部电机与带轮区域需要预留散热和检修空间，不能紧贴墙面或天花板；底部应放置在平整台面或可调脚杯上，通过调节脚杯让底部框架型材处于同一水平面。框架外接耗材架、控制盒和电源时，线缆可沿铝型材槽道走线，线槽与气管分开布置，降低信号干扰。

　　结构建模时需要重点核对型材切断长度、角件孔位与运动行程之间的关系。横梁长度不仅决定外形宽度，也限制同步带有效行程；竖向型材长度决定Z向可打印高度，同时要扣除平台、电机和底部连接件占用的空间。角件安装面与型材端面的贴合关系需要在装配中保留螺栓操作间隙，若后期增加亚克力封门，门框铰链也应利用型材槽道固定。喷头滑车与框架立柱之间要保留安全距离，防止高速回零或打印边缘轮廓时发生碰撞。

　　整机的功能核心是把框架承载、轴系传动、挤出成型和平台支撑整合在同一套铝型材装配体中。框架不承担复杂曲面外观，而是强调可拆装、可扩展和易维护；运动模组尽量布置在型材基准面上，利用型材本身的直线度保证轴系平行度。对于需要改造的场景，可在顶部增加耗材干燥盒，在侧面安装控制面板，在底部增加电气安装板，也可通过加宽横梁和加长立柱进一步放大成型尺寸。

　　在工程评审中，这类结构需要关注三类问题：一是高速运动时框架共振，可通过增加角件、补强斜撑或降低加速度解决；二是长同步带下垂和张紧不足，应合理布置带轮支撑并保留张紧调节量；三是Z轴平台在大尺寸工件重量下的偏载，需要让丝杆受力中心尽量靠近平台重心，并通过多导向点约束平台姿态。整体来看，该设备结构清晰、零件通用化程度高，适合作为大型熔融沉积成型设备的机械框架方案，也便于在三维设计阶段进行行程校核、干涉检查和外购件选型。
