弧形标签拆卸分离挂钩结构

　　该弧形分离挂钩主要面向标签、薄型带状件及小型卡接件的手动剥离作业场景，常见于包装后段整理、教学实训工位、小型装配线旁的辅助拆卸环节。其核心作用是在不直接用手抠除标签或卡扣的情况下，利用钩体端部形成稳定支点，将粘附标签、卡接饰条或薄金属片从基体表面挑起并顺势分离，从而降低指甲受力损伤，也避免硬质刀片划伤工件表面。

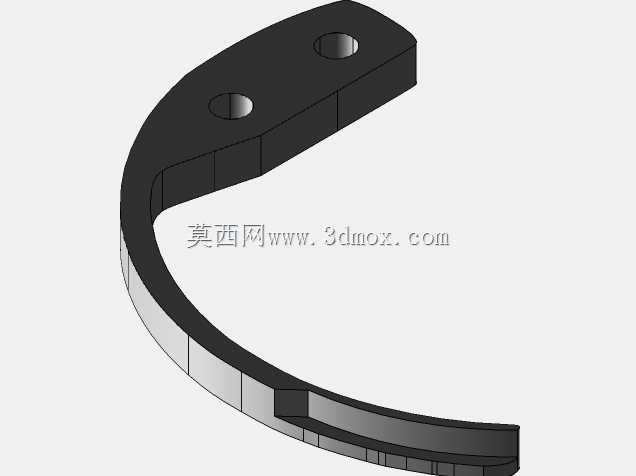

　　从结构形态看，零件整体呈弯弧条状，一端为较宽的平直安装段，另一端逐渐收窄并延伸为钩状工作端。宽段上布置两个同轴方向的通孔，可用于穿入螺钉、销轴或固定到手持柄、夹具座上。两孔之间保留足够实体宽度，使紧固件压紧时不会在孔边产生明显应力集中。弧段并非等宽设计，而是随着靠近工作端逐步变化截面，以兼顾刚性与操作可视性。

　　设计思路上，宽安装段承担连接和传力功能，弧形段则提供手指或工具操作时的避让空间。操作者将钩端伸入标签边缘、卡簧缝隙或待分离零件下方后，可通过下压、旋转或回拉手柄使钩头产生撬起动作。弧形轮廓能够绕开被拆件表面的凸起区域，使力点更接近标签边缘，减少滑脱。钩头端部需要控制厚度和圆角：过厚难以进入窄缝，过薄则容易在反复撬动时发生卷边或断裂；圆角过小会割伤标签或工件，过大又会降低插入能力。因此在建模时，钩尖通常采用小倒角配合过渡圆弧，使零件既能进入缝隙，又不至于形成危险锐边。

　　安装边界方面，两个固定孔的中心距、孔径以及安装面平面度是后续装配的关键尺寸。若该件作为手持工具头部使用，孔位需与手柄压块或铆钉位置匹配，安装面应贴合，避免受载时出现晃动；若固定在自动化剥离机构上，则要保证钩头伸出长度、弧段最低点与工件输送面之间留有安全间隙。弧形外侧可作为视觉避让边界，内侧空间则用于容纳被挑起的标签或薄片。工作端下方不宜布置干涉结构，否则挂钩回拉时会与基体或输送带发生摩擦。

　　从受力路径分析，操作人员施加的扭转或拉拽力经钩头传至弧段，再通过宽段两个固定点释放。弧形截面在撬动过程中同时承受弯曲和少量扭转载荷，因此宽段到窄段的过渡不宜出现突变台阶。模型中沿弧向设置的分段面，有利于在详细设计阶段评估壁厚变化、加工分模或钣金折弯可行性。若采用金属板加工，可优先考虑等厚板材激光切割后再进行局部修磨；若采用塑料注塑，则需在钩头和孔位周围增加补强，并注意拔模方向与圆角过渡。

　　实际使用时，该类挂钩不适合承担大载荷拆卸，更适合薄、软、小尺寸零件的分离。对于标签拆除，钩头应沿标签边缘小角度进入，先挑起一角，再保持连续拉力使胶层逐渐脱离；对于卡接件，则应让钩头抵住受力肋或卡槽边缘，避免直接勾住易断裂的薄壁。弧段长度决定了一次动作可覆盖的剥离距离，过短会需要频繁重新插入，过长则会降低端部刚度并增加操作空间。

　　三维建模过程中，应重点控制弧形中心线、钩头厚度、安装孔位置和整体宽度这几组尺寸。宽段顶面可作为安装基准面，两孔轴线垂直于该面；弧段下表面与工作端尖端形成作业高度，装配到设备上时需据此校核与工件表面的间隙。对于需要批量使用的工位，还可在宽孔处设计快拆销，使磨损后的钩体能够快速更换，而不必拆卸整套手柄或机构。整体结构简洁，功能指向明确，适合作为手动拆卸工具、实训教具或小型剥离工装的末端执行件进行细化设计。
