枪械导轨可调式瞄准镜固定夹具结构

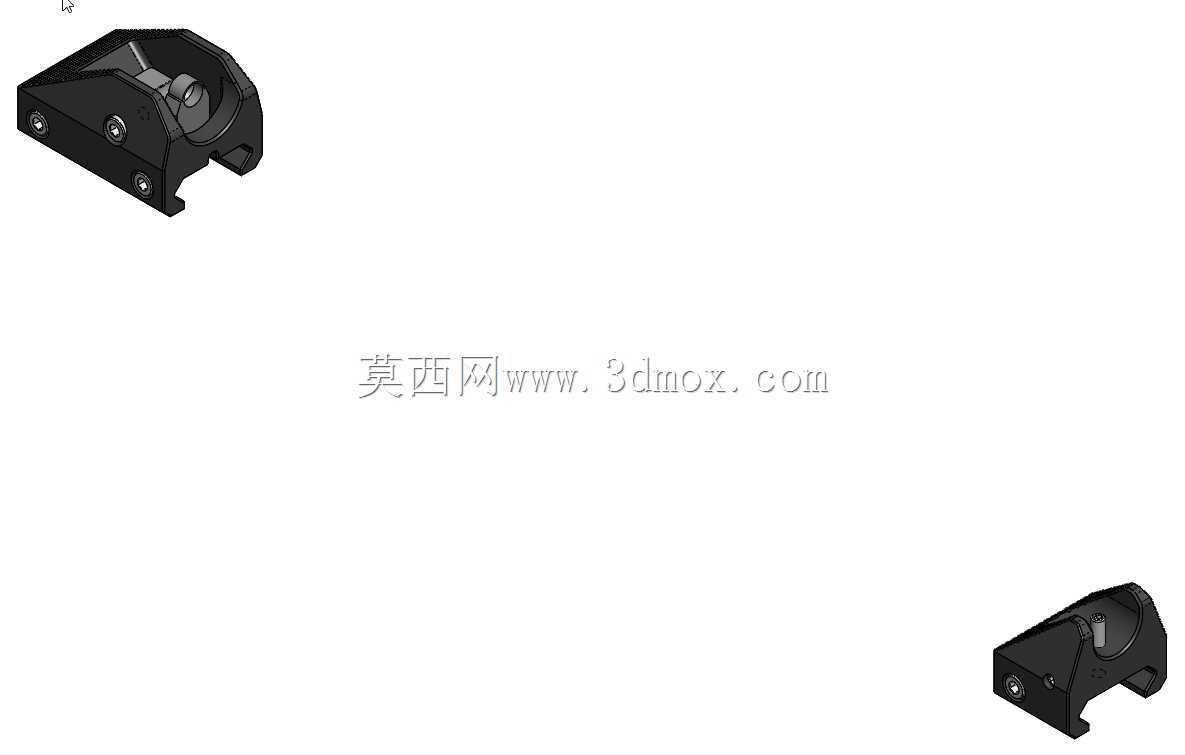

　　这套可调瞄准镜固定座的三维结构，面向轻武器战术附件加装场景展开设计，核心解决不同管径光学瞄准镜在皮卡汀尼导轨上的快速装夹、俯仰与水平方位微调、射击振动下防松定位的实际工程问题，在民用气枪竞技射击、战术训练器材、户外射击装备改装领域都有广泛适配空间。

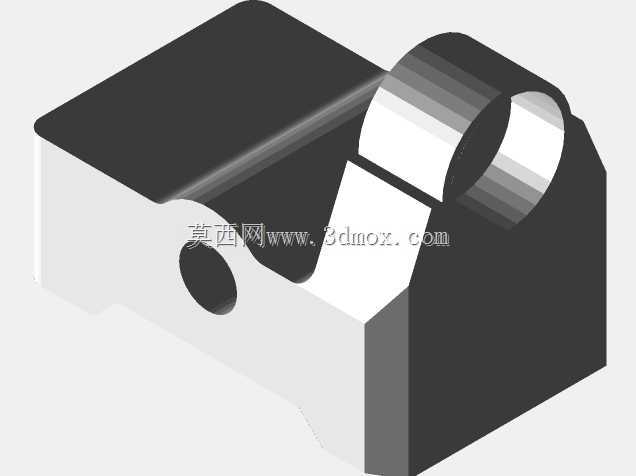

　　从实际使用工况来看，射击过程中夹具会持续承受枪械往复后坐的冲击载荷，常规一体式刚性镜座不仅适配管径单一，长期受振后极易出现镜体偏移、瞄准零点漂移的问题，这套结构在设计阶段就把抗振锁紧、多维度可调作为核心设计目标。整体底座采用与标准战术导轨匹配的卡槽轮廓，底部预留的锁紧凸台可嵌入导轨横向定位槽，侧向搭配压紧锁块，安装时无需额外定制转接件，即可快速卡在标准导轨上，锁块拧紧后底座与导轨之间形成多点面接触，相比单点顶丝固定，接触压强分布更均匀，反复拆装后也不会在导轨表面压出局部凹痕，装夹重复定位精度可以稳定控制在极小偏差范围内。

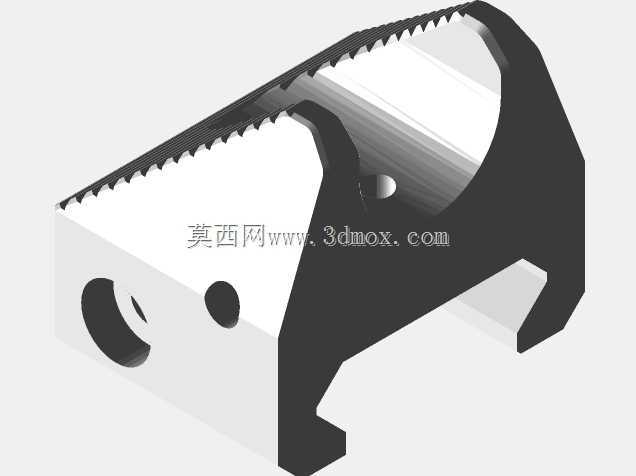

　　镜体容纳部分采用半包式环抱腔体结构，腔体内部预留了适配不同瞄准镜管径的安装余量，侧向设置的调节旋钮组件内部集成了细牙螺纹副，转动旋钮时即可推动内侧压块平稳进给，既能对瞄准镜的俯仰倾角进行微米级微调，也能通过两侧对称的顶推结构修正镜体的水平偏角，调校完成后配套的锁紧螺钉可以将调节位置完全锁死，后续射击产生的往复振动不会带动螺纹副自行回转，有效避免瞄准点移位。

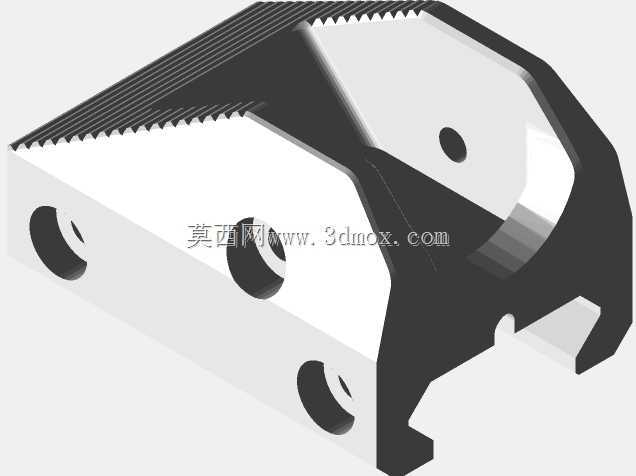

　　结构细节上，座体主体采用一体化铣削成型的构型，所有受力转角位置都做了圆角过渡处理，没有尖锐应力集中棱边，既规避了热处理与机加工过程中出现开裂变形的风险，也让整体结构刚性远高于拼接式组装镜座。外露的调节旋钮表面加工有防滑滚纹，操作人员戴战术手套也可以稳定拧动，不需要借助专用工具就能完成现场调校。安装边界方面，底座导轨卡槽的宽度、深度完全贴合通用战术导轨的标准尺寸，整体高度经过压缩设计，装夹瞄准镜后镜体轴线与枪管轴线的高差控制在合理区间，不会出现瞄准基线过高导致贴腮瞄准姿态别扭的问题；侧向调节部件的外伸尺寸经过严格校核，夹具装在枪械导轨上之后，不会与周边的护木、机械准星、其他战术附件发生运动干涉，左右两侧预留的操作空间也足够操作人员徒手完成锁紧与调校动作。

　　建模过程中完整还原了所有零件的装配配合关系：环抱压块与座体之间的滑动配合间隙、细牙调节螺纹的旋合长度、锁紧螺钉的沉头容纳空间、导轨卡槽的定位倒角都做了1:1复刻，工程人员可以直接基于这套模型展开受力仿真校核，验证后坐冲击下各部件的应力分布，也可以直接导出工程图指导机加工工序，选材上这类镜座通常采用硬质铝合金做阳极氧化表面处理，在保证整体结构强度足够的前提下尽可能控制自重，不会给枪械增加过多额外负载，长期户外使用也能具备耐磨、抗锈蚀的能力。
