NEMA17步进电机铝合金安装固定板

项目分类:通用机械零部件 发布时间:2024-06-20 ID:757079
  • NEMA17步进电机铝合金安装固定板
  • NEMA17步进电机铝合金安装固定板

  这块安装板的核心定位,是为NEMA17规格步进电机提供可靠的机械固定界面,板厚取3mm铝合金,在轻量化与结构刚性之间取得平衡。从实际装配场景看,这类板件常见于小型自动化设备、3D打印机运动轴、桌面数控雕刻机、直线模组滑台以及教学实验平台中,电机往往需要通过一块过渡板连接到铝型材框架或设备墙板上,这块板就承担了对中、承载和定位的作用。

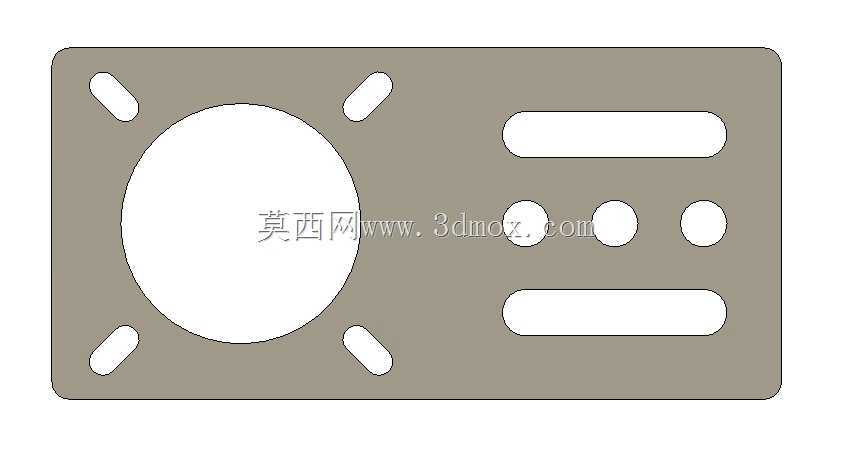

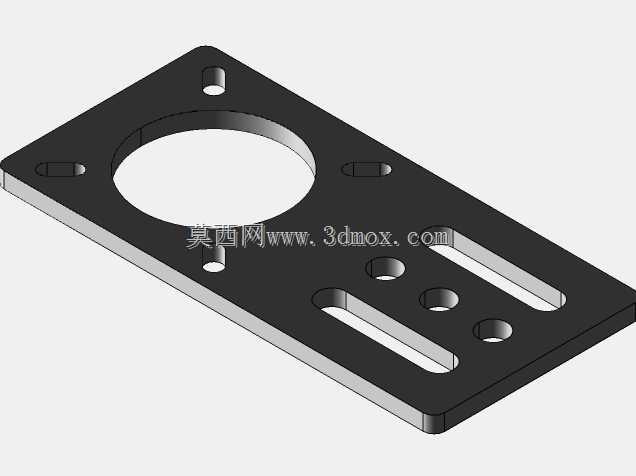

  板的左侧是一个大尺寸圆形开孔,四周分布四个斜置的长圆腰形孔。这个大圆并非随意开出,而是对应NEMA17电机前端法兰的让位空间,电机轴与前端凸起需要穿过板面,使电机本体贴装在板的一侧、输出轴伸向另一侧。四个腰形孔沿圆周方向布置,角度与NEMA17标准安装孔位对应,采用腰形而非圆孔的做法,给装配留下了微调余量——现场安装时电机可以在小范围内旋转或平移,用来调整同步带张紧度、对齐联轴器中心,或者补偿型材框架的累积误差,这在皮带传动结构里尤其实用。

  板的右侧区域则是另一组功能开孔。上下各有一条横向长腰槽,中间排列三个圆孔。两条长槽通常用于把整块板固定到机架上,槽的长度方向决定了板相对机架的可调行程,方便整体推移电机来张紧同步带;中间三个圆孔则可用于穿装紧固件、走线固定座、传感器支架或者限位开关。把电机固定孔与机架固定孔分置在板的两侧,形成了“电机—板—机架”的层级关系,调整时机电机随板一起动,或者电机相对板动,两种调节路径都被预留出来。

  设计思路上,这块板体现的是典型的钣金/激光切割件思维:所有轮廓都是二维平面切割即可完成,没有折弯、没有焊接、没有机加工凸台,制造工艺简单,铝板经激光切割或数控冲裁后去毛刺即可使用。3mm厚度对于NEMA17这种小扭矩电机足够,铝合金材质同时带来重量轻、不生锈、导热尚可的好处,电机运行产生的热量可以通过贴合面部分传导到板上辅助散热。板面没有做多余的加强筋,因为安装后板会紧贴型材或墙板,背后的支撑由框架提供,单板只需要保证紧固件压紧处不凹陷、孔位不撕裂即可。

  从安装边界看,选型时需要重点核对几个尺寸关系:一是大圆让位孔直径要大于电机前端凸台外径,保证电机能贴合板面而不被顶住;二是四个腰形孔的分布圆直径和孔间距要匹配NEMA17法兰的安装孔(NEMA17法兰约42mm见方,安装孔距约31mm);三是腰形槽宽度要对应所选螺钉规格,常见M3或M4;四是板右侧长槽的位置要和机架型材的槽宽、槽间距对得上,否则整块板装不上。板的整体长宽方向要留出扳手空间,螺钉头和螺母不能与电机外壳、线缆干涉。

  在三维建模时,这类零件适合用钣金模块或拉伸切除方式建立:先画出矩形外轮廓,再依次切出中心大圆、四个斜腰孔、两条横槽和三个圆孔,最后赋予铝板厚度。建模阶段要特别注意腰形孔的角度方向,四个斜孔是绕中心旋转布置的,角度错误会直接导致电机装不上;同时腰槽的长度要真实反映调节量,方便后续在装配体里演示电机张紧调整的行程范围。装配验证时,可以把NEMA17电机模型调入,做干涉检查,确认电机轴穿过大圆后与带轮、联轴器的配合位置,以及螺钉穿过腰孔后能否正常锁紧。

  实际使用中,这种板件虽然结构简单,却直接影响传动系统的运行稳定性。孔位间隙过大、板厚过薄会导致电机在频繁正反转时产生微动和噪声,皮带张紧力也难以保持;而腰形槽的合理设计则让现场调试变得从容,不用为了几毫米的中心距误差重新加工。对于做小型运动控制设备的工程师来说,一块孔位标准、调节余量充足、材质厚度得当的电机安装板,是保证轴系传动平稳、后期维护方便的基础件。
