可换滤芯式密封防护面罩结构设计

　　这套面罩结构的开发出发点，是解决日常防护场景中普通一次性面罩贴合度不足、滤芯更换繁琐、长时间佩戴呼吸阻力偏大的实际痛点，整体结构围绕面部贴合密封、滤芯快拆、呼吸流道优化三个核心目标展开，适配民用防护、粉尘作业短时防护、公共场合日常防护等多类使用场景。

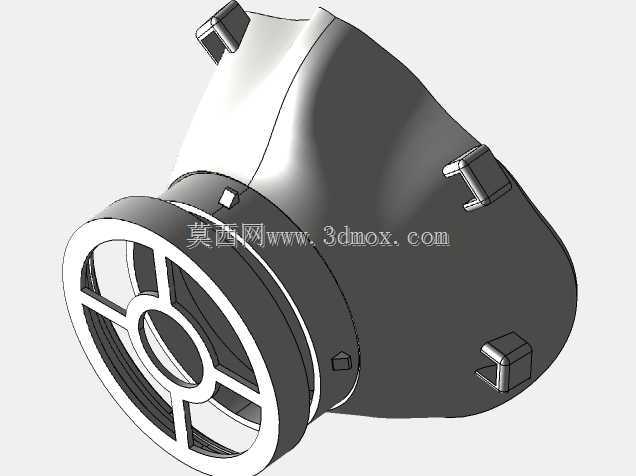

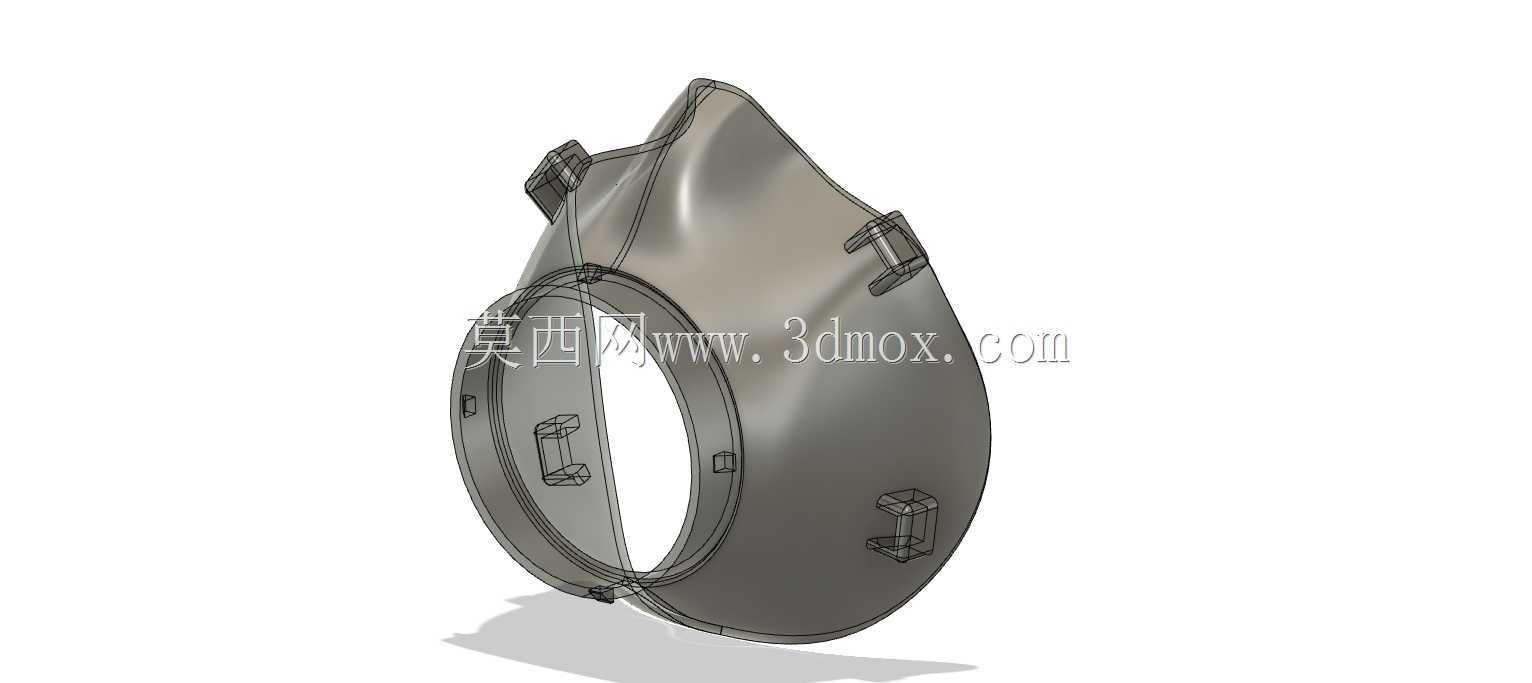

　　从结构布局来看，整套面罩分为柔性面部贴合主体、前置滤盒端盖、内置滤芯限位腔、系带固定位四个核心部分，没有采用传统面罩将过滤片直接缝合在罩体本体上的方案，而是将过滤元件全部集成在前置的圆形端盖腔体内部，使用者在滤芯达到使用寿命需要更换时，无需将整个面罩从面部取下，仅需旋转前置端盖即可完成滤芯拆装，更换过程中手部不会接触滤芯外侧附着的污染物，操作逻辑更符合卫生防护要求。端盖与面罩主体的连接采用25度旋转卡扣结构，卡扣配合面设计有定位止口与压紧凸台，旋转到位后凸台会挤压滤芯周边的密封胶圈，让滤芯与腔体之间形成连续的密封面，避免未经过滤的空气从配合缝隙直接进入面罩内部；在不需要使用防护功能、或者需要临时封闭面罩进气口时，也可以将端盖旋转至压装封闭位，封堵整个进气通道。

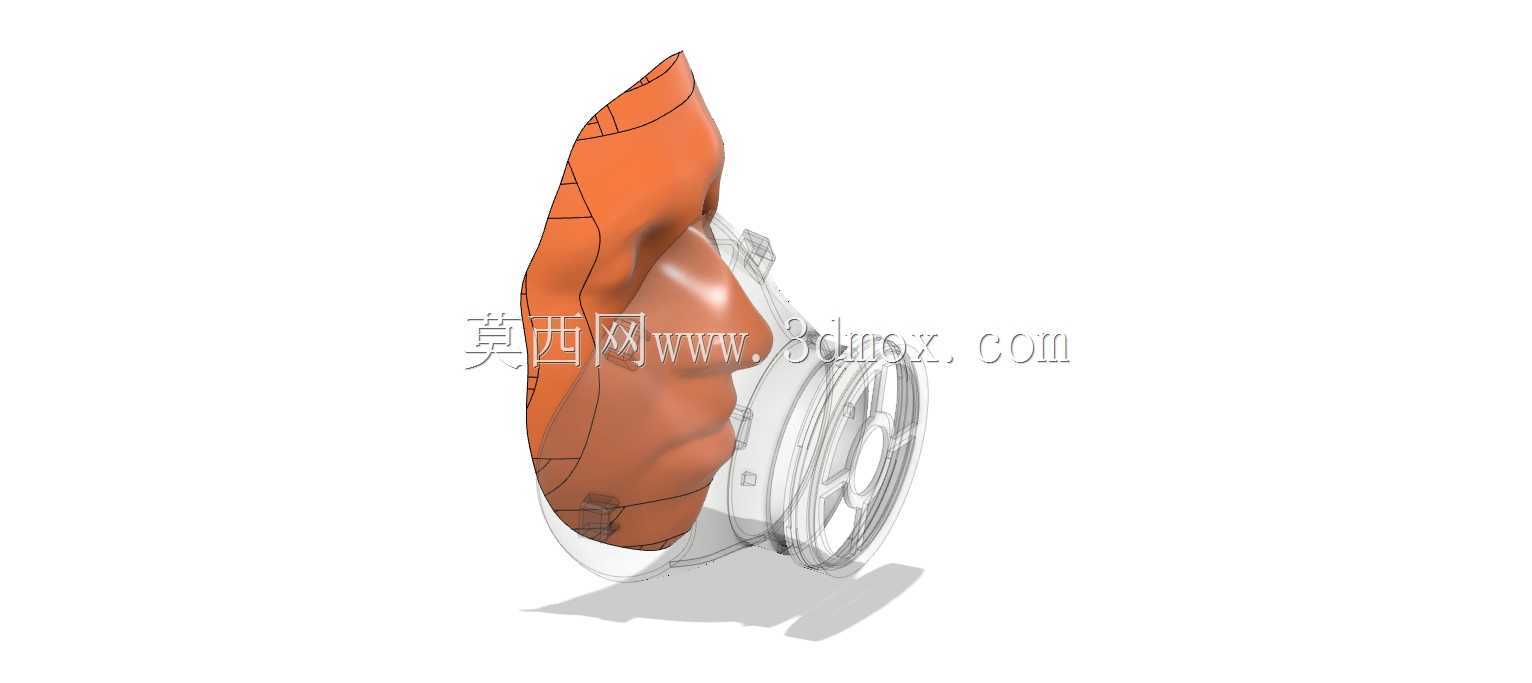

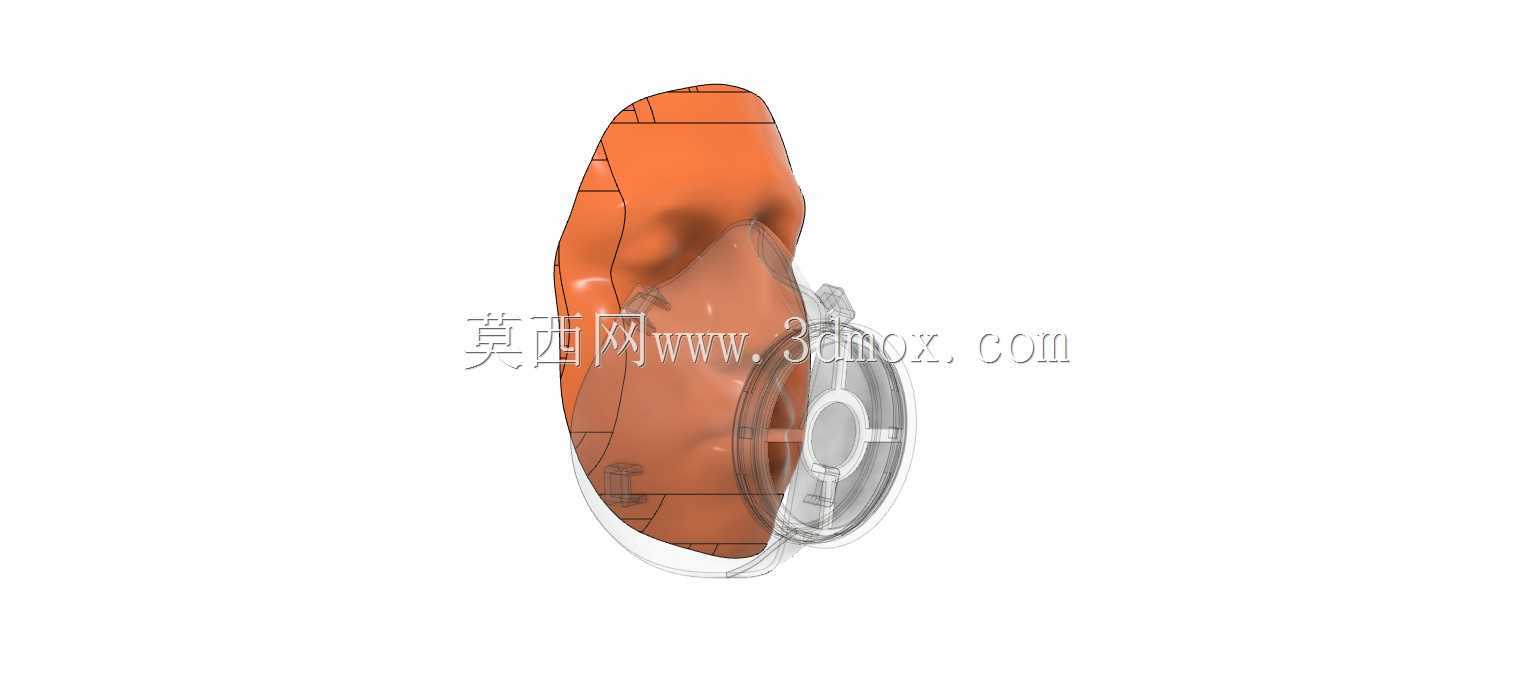

　　面部贴合部分的曲面是基于成年男性通用面部点云数据重构而成，建模过程中对照了东亚人群面部轮廓的统计尺寸，沿鼻梁、颧骨、下颌线三个关键密封走向上调整曲面曲率：鼻梁位置做了向上延伸的贴合翻边，避免佩戴眼镜时起雾漏风；颧骨区域的曲面弧度预留了软组织压缩量，适配不同脸型的凸起幅度；下颌位置做了向内收的圆弧包边，说话或者面部做表情时，罩体边缘也不会轻易脱离皮肤形成缝隙。相比常规平面折叠式面罩，这种三维贴合曲面能够和面部形成连续的环形密封带，在相同吸气阻力下，面罩内部的负压分布更均匀，不会出现局部位置漏气导致的防护失效问题。

　　系带的固定座布置在罩体侧面的四个点位上，固定座做了加厚的凸台结构，穿孔位置预留了宽系带的穿过空间，既可以搭配常规弹性挂耳带，也可以替换为头戴式交叉系带，长时间佩戴时可以把系带拉力分散到整个头部，避免耳郭位置被勒压产生痛感。罩体主体和面部接触的边缘做了薄化的柔性唇边，唇边厚度从根部的1.5毫米逐步过渡到边缘的0.6毫米，佩戴时唇边可以随面部曲面自适应变形，不需要额外附加海绵胶条也能获得足够的贴合度，同时薄化的唇边不会对面部产生过大的压迫应力，连续佩戴数小时也不容易留下明显压痕。

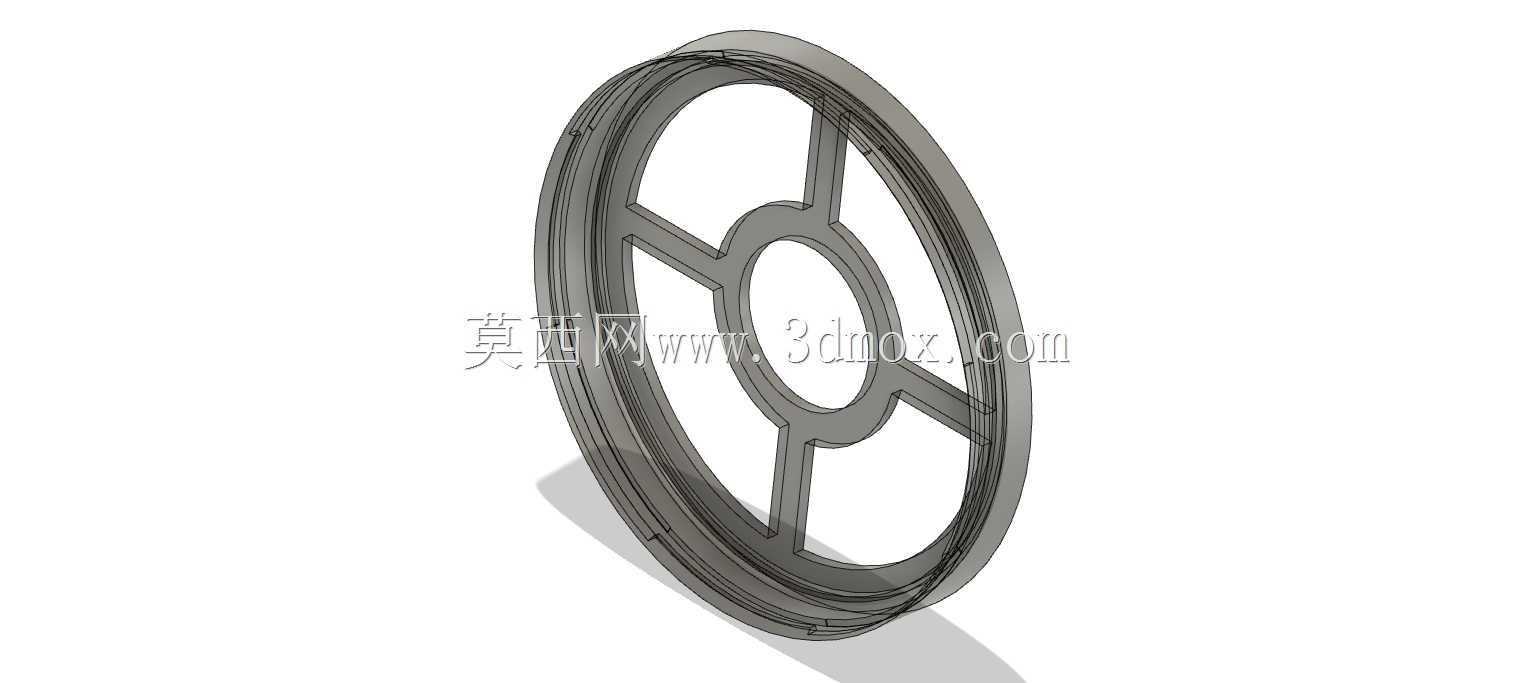

　　流道设计阶段参考了CFD流体仿真的分析思路，将滤盒的进气开口面积做了加大处理，气流从滤芯正面进入后，会顺着端盖内部的导流筋均匀扩散到整个滤芯过滤面，避免传统小进气口面罩气流集中在滤芯中心区域、外围滤材无法充分利用的问题。更大的有效过滤面积能够在相同过滤效率要求下，显著降低吸气时的气流流速，从而降低使用者的呼吸阻力，减少长时间佩戴带来的呼吸疲劳感。端盖内部的滤芯限位槽尺寸按照通用圆形防护滤片的边界设计，槽内预留了2毫米的密封胶圈安装位，既可以搭配成品标准滤片，也可以放入自制的多层复合过滤材料，适配不同场景下的过滤需求。

　　从安装边界与尺寸适配角度，整套面罩的整体轮廓宽度覆盖从左侧颧骨到右侧颧骨的通用成年男性面部宽度，前置滤盒向外突出的距离控制在合理范围，不会在佩戴时遮挡视线，也不会和安全帽、护目镜等其他防护装备产生干涉。所有结构的壁厚都按照熔融沉积3D打印的工艺要求做了适配，主体壁厚均匀控制在2毫米左右，卡扣位置做了局部加厚避免反复旋转拆卸时发生断裂，没有出现悬空角度过大的无支撑结构，打印完成后只需要去除少量支撑毛刺就可以直接装配使用，使用者也可以根据自身的面部扫描数据对贴合曲面做局部微调，重新打印后获得完全匹配个人脸型的定制化面罩。整个结构没有复杂的抽芯或者倒扣结构，无论是3D打印单件制作，还是后续开模做小批量注塑生产，都具备很好的工艺可行性。
