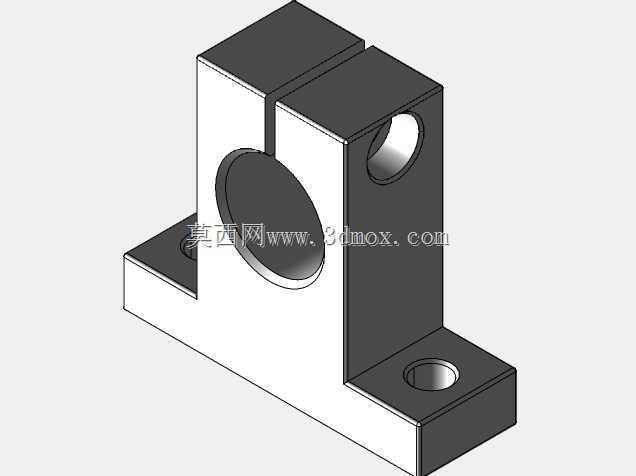

SK20立式直线光轴夹紧支撑座

　　在自动化输送线、包装设备、分拣机构以及小型专机的直线导向单元里，光轴并不总是依靠端部法兰或贯穿式轴承座固定。很多工位需要在轴的中段建立一个刚性支撑点，同时又希望装配时不必从轴端逐一套入零件，SK20这类开口夹紧式线性轴支架正是针对这种场景形成的结构。它把立式支撑、底座安装和侧向抱紧整合在一个零件中，适用于直径20mm的光轴或直线运动轴，在设备调试、维护换型和轴系布局上都比较灵活。

　　从实际用途看，该支架主要承担光轴的径向支承与位置固定。轴孔横向贯穿立壁，轴线与安装底面保持平行，光轴穿入后由上部开口缝形成的弹性夹紧区锁紧。支架顶部设置锁紧螺钉孔，螺钉拧紧时，开口两侧被拉近，轴孔产生微量收缩，从而抱紧光轴。与单纯依靠螺钉顶丝压住轴面的方式相比，这种开口环抱结构接触面积更大，局部压痕更小，抗扭转和抗滑移能力也更稳定；在存在振动、往复负载或需要频繁调整轴位置的设备中，可靠性更有优势。

　　底座采用两侧外伸的法兰脚结构，每个脚上布置一个沉头安装孔。安装时，支架可直接落在设备基板、铝型材平台或焊接机架加工面上，通过内六角螺钉向下固定。沉孔设计使螺钉头不高出底座表面，既避免干涉周边运动部件，也让支架底面能够完整贴合安装面。两个安装孔分列轴孔两侧，使支承中心位于固定点之间，受力路径较短。轴承受载荷后，力从轴孔壁传递到立壁，再经由底部加强区域分散到两侧法兰脚，最终由安装螺钉和接合面摩擦力承担。

　　结构建模时需要重点处理几处几何关系。其一是轴孔与底面的平行度，若孔轴方向相对安装面倾斜，光轴穿入后会产生别劲，直线轴承滑动阻力增大，严重时会造成轴套偏磨。其二是开口缝的宽度与位置，缝槽从顶部切至轴孔上方附近，既要保证夹紧时立壁具有足够弹性变形量，又不能让截面削弱过度，导致支架在重载下失稳。其三是夹紧螺钉孔与缝槽的相对位置，螺钉应跨越开口两侧，通过螺纹拉合形成抱紧力；孔位偏置或壁厚不均都会使夹紧力方向偏离设计意图。

　　外形上，零件主体为立式块状结构，底部法兰向前后伸出，中部立壁抬高以形成轴孔中心高。中心高是选型时的关键边界尺寸，它决定光轴轴线相对设备安装面的高度，也影响执行器、滑块和连接板的空间布置。轴孔直径按20mm光轴配合，建模时通常按夹持配合考虑，不宜按精密旋转轴承孔追求过小间隙；开口夹紧结构依赖装配后的微变形，若初始孔径过小，穿轴困难，若间隙过大，则夹紧后接触不均。底座孔距、沉孔直径、法兰脚宽度和立壁厚度共同构成安装边界，布局时应在支架两侧预留扳手空间，并在顶部留出锁紧螺钉的操作高度。

　　这类支架常用于水平布置的导向光轴，也可用于固定静止轴、导杆或挡料杆。水平安装时，支架承受轴和滑动部件的重力载荷，底座贴合面的平面度会直接影响支承稳定性；若机架表面焊接后未加工，应增加垫片或铣出安装平台，避免支架三点接触造成晃动。对于多支撑点长光轴，布置多个SK20支架时要注意同轴度，各支架孔心应尽量落在同一直线上。过度追求固定牢固而把每个支架都强力锁紧，可能因加工累积误差使轴产生弯曲约束；实际装配中常先轻固支架，穿入光轴并调整滑动阻力后，再交替拧紧底座螺钉和顶部夹紧螺钉。

　　从维护角度看，开口式支架的优点在于调整方便。松开顶部夹紧螺钉后，光轴可沿轴向移动，支架本身也能在底座螺钉未完全锁紧时微调位置；这对于同步带模组、推料机构、导轨挡停位置调试很实用。需要注意的是，该零件本质上是轴支承与固定件，并不替代直线轴承的运动功能。若光轴上有滑块往复运动，支架应布置在非运动区间或作为中间支撑，避免与滑块行程发生干涉。

　　三维建模时可按铸件或机加工件思路构建：先拉伸出底座与立壁本体，再切除轴孔、开口缝、底部沉孔和顶部锁紧孔，随后对棱边进行倒角处理。轴孔入口处倒角有利于光轴导入，底座外角倒圆可减少应力集中，法兰脚与立壁交接处应保留合理圆角，避免截面突变。模型中还应检查夹紧缝两侧壁厚是否对称、沉孔是否穿透到底面、顶部螺钉孔是否与缝槽正确相交。通过这些细节处理，支架既能满足20mm光轴的固定需求，也能在紧凑设备空间内提供清晰、可靠的安装界面。
