传统农用轮式拖拉机整机结构设计

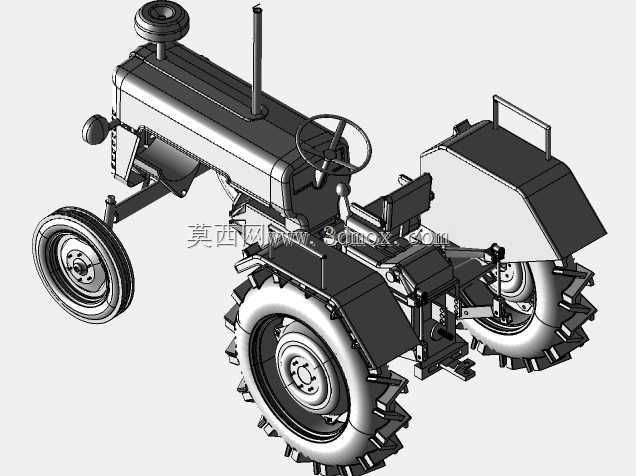

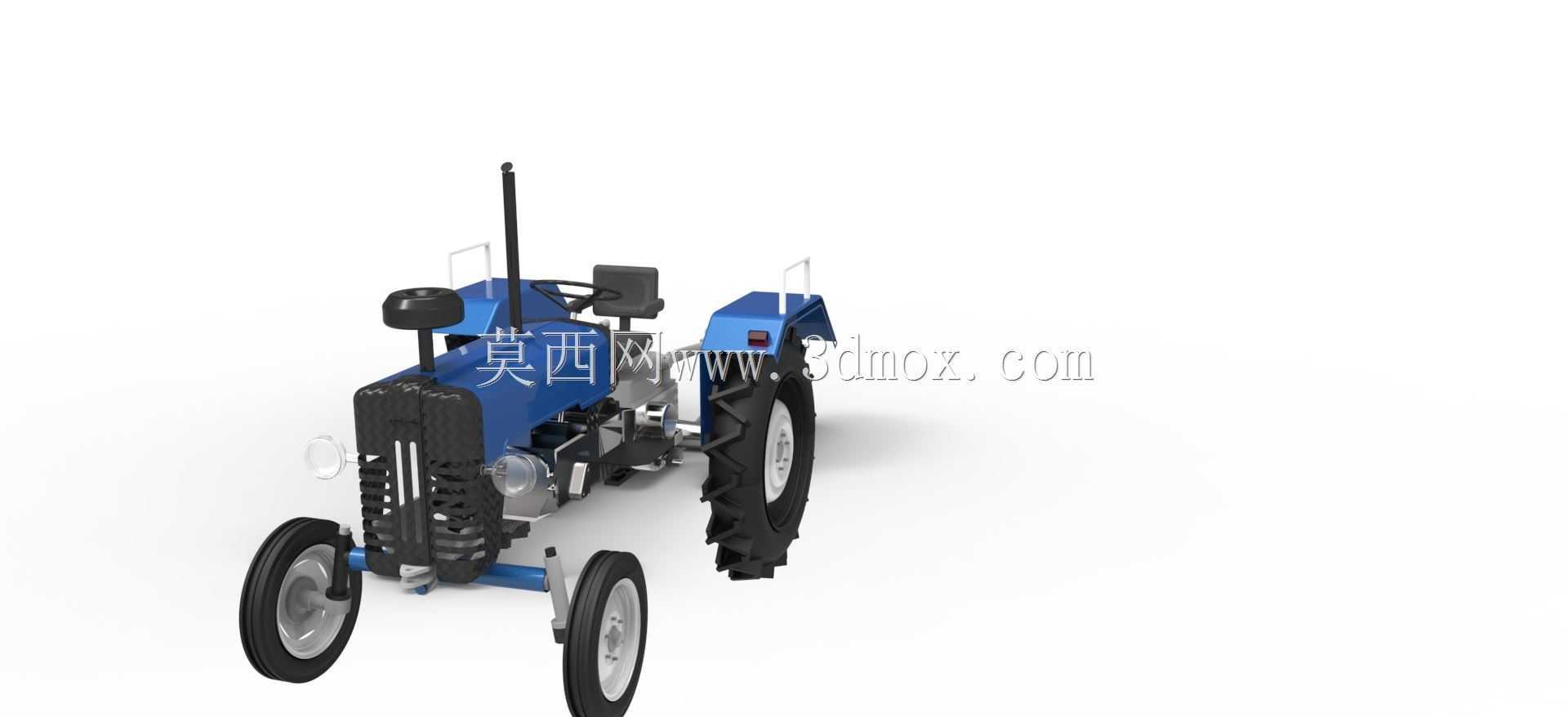

　　这款轮式农用拖拉机的三维结构设计，完全围绕丘陵、平原零散地块的常规农事作业需求展开，整机采用经典的前置小导向轮、后置大驱动轮的两轮驱动布局，在建模阶段就把田间作业的通过性、转向灵活性、挂载适配性作为核心校核方向。从整机布置逻辑来看，动力单元安置在车身前部机架上方，黑色散热格栅正对迎风方向，田间低速作业时自然进风即可满足柴油机散热需求，不需要额外增设复杂的导流风道；立式排气烟囱从发动机侧方向上延伸，管口高度超出驾驶员坐姿头部位置，作业时扬尘、尾气不会直接飘向操作区域，也能避免田块里高秆作物遮挡排气路径。前部两个小尺寸导向轮采用窄胎面设计，搭配横向转向拉杆结构，最小转弯半径可以适配南方小块水田、北方零散旱地的掉头需求，

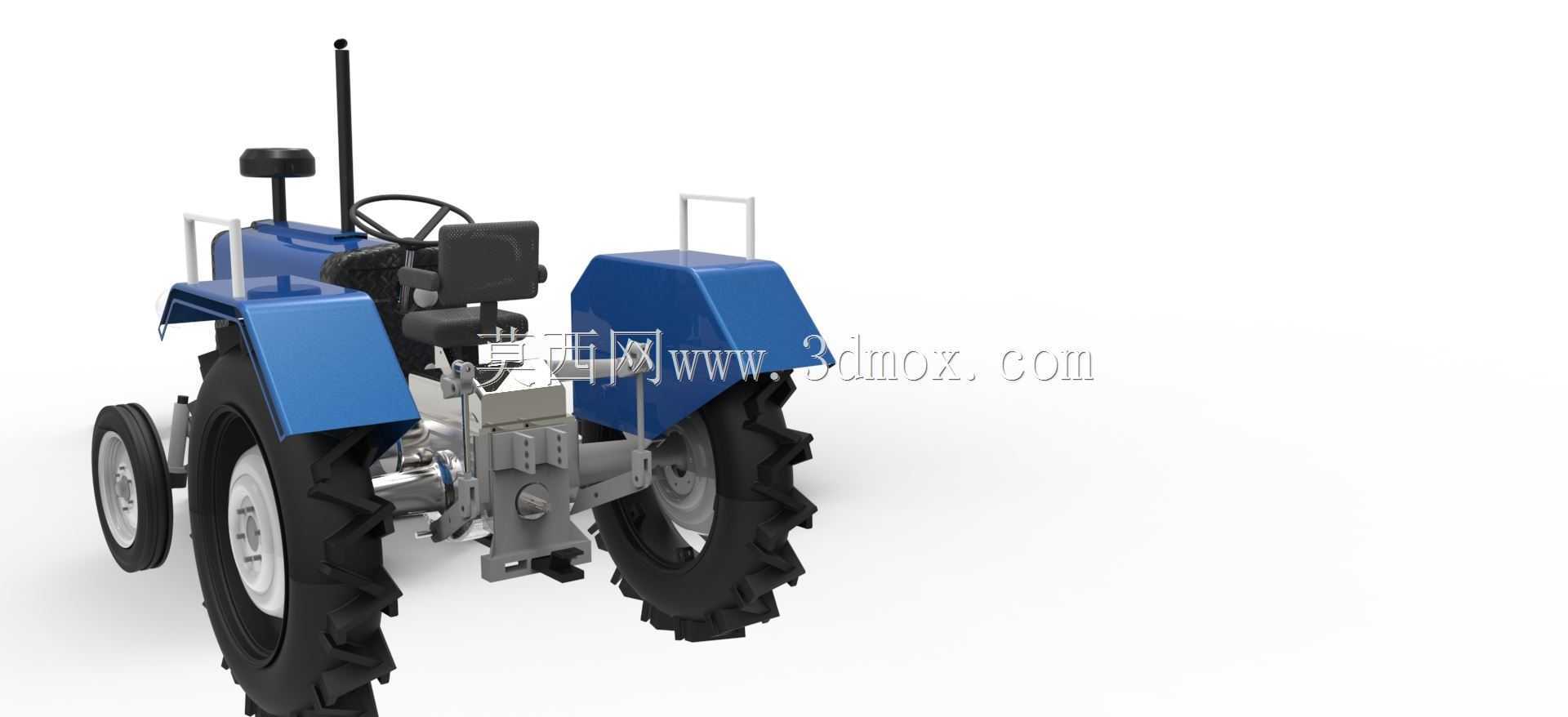

　　田埂边作业时不需要反复倒车调整机位。后部两个大直径人字花纹驱动轮，胎面凸起的人字纹路在三维建模时就按照农用旱地轮胎的抓地齿形还原，轮距匹配常规农事作业的垄距规格，下地作业时轮胎不会碾压作物垄台，深泥脚地块行进时，大直径车轮可以增大接地面积，降低整机接地比压，减少陷车概率。车身中部的驾驶区域没有设置封闭驾驶室，采用简易平板座椅加单侧扶手的开放式布局，这种设计完全适配小规模农户的作业场景：夏季田间通风性好，操作人员上下车频次高，转向、换挡、制动操纵杆件全部布置在座椅周边伸手可及的位置，不需要复杂的内饰覆盖件，日常检修时可以直接触及发动机、传动箱的各个检修点位，维护成本极低。座椅后方的机身侧部设置了蓝色钣金护罩，护罩内部容纳燃油箱与液压提升机构的核心元件，护罩外形做了折边加强处理，田间轻微剐蹭作物、土块时不会出现钣金变形。整机后部预留标准三点悬挂安装界面，这也是农用拖拉机最核心的功能拓展接口，结构建模时完全按照通用农用挂接尺寸预留安装孔位与升降行程空间，后续可以挂载旋耕机、犁耙、播种器、小型拖车等不同农具：耕地作业时液压悬挂控制农具入土深度，运输作业时可以挂载拖斗转运农资、粮食，喷药作业时也可以挂载药罐与喷杆组件，一台整机可以覆盖耕、种、管、运多个农事环节。从安装边界与尺寸校核的角度来看，整机长度方向以前端配重安装位、后悬挂铰接点为两端边界，宽度方向以两侧驱动轮最外沿为限，整体宽度适配乡村狭窄机耕道的通行要求，

　　不需要拆解部件就能通过常规村村通道路；高度方向以排气烟囱顶端为最高点，整体高度低于农村常见的限高杆、田间横穿电线的常规高度，转场运输时不需要额外拆解高位部件。底盘机架采用槽钢焊接的框架式结构，发动机、传动箱、前桥、后轴全部通过螺栓紧固在机架对应安装座上，建模时各个连接点位的螺栓孔位、加强筋位置都做了还原，机架受力路径从发动机悬置处传递到前后车桥，作业时农具产生的交变载荷通过后悬挂直接传递到后轴与大驱动轮，不会让车身薄板件承受额外拉力。前部机架预留了配重块安装位置，当后部挂载重型农具时，可以在前部加装铸铁配重，平衡整机前后轴载荷，避免作业时前轮翘头、转向失灵。传动系统的布置逻辑从发动机飞轮端出发，通过离合器连接变速箱，

　　变速箱输出轴分两路，一路将动力传递到后驱动桥差速器，驱动两个后轮行进，另一路将动力输出到后部的动力输出轴，为挂载的旋耕机、播种机提供旋转动力，传动路线短、结构简单，在田间恶劣环境下故障点少，即使出现故障，基层农机维修站点也可以快速拆解维修。车轮的轮辐采用多孔式钢制结构，轮胎与轮辋的配合尺寸按照农用车辆标准规格设定，后期更换配件时可以直接采购通用农用轮胎，不需要定制特殊规格。操纵杆件的布置经过人机位置校核，方向盘角度适配操作人员坐姿，离合器、制动踏板的位置距离座椅前缘的距离符合常规人体操作行程，长时间下地作业不会出现肢体过度伸展的疲劳感。车身覆盖件全部采用简约的钣金折弯造型，没有复杂的曲面造型，既降低了钣金冲压的加工难度，也能在田间出现磕碰损伤后，直接通过手工钣金敲打修复，不需要更换整体覆盖件。前后车灯的安装位在前部格栅两侧，预留了线束穿行的通孔，夜间作业或者道路转场时可以提供基础照明与示宽警示。整个模型的结构还原覆盖了拖拉机从动力承载、行走转向、农具挂接、操作维护的全部核心环节，没有冗余的装饰性结构，每一处外形设计都对应实际农事作业的使用需求，能够为农业机械设计、农机改装、作业机具匹配提供直观的三维结构参考。
