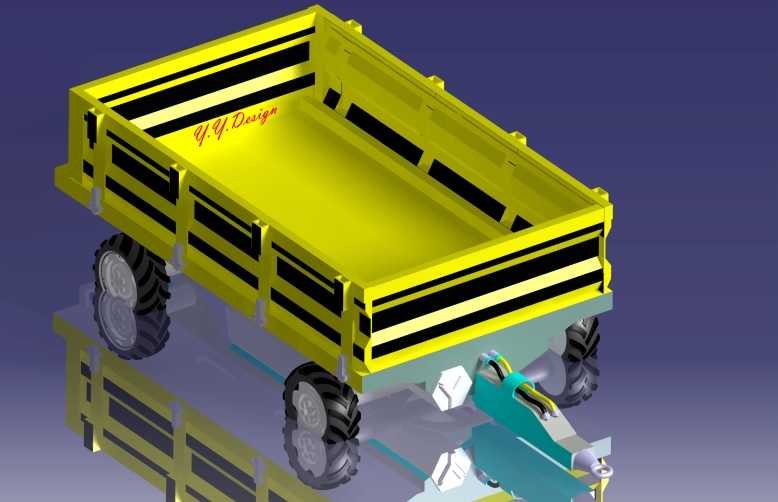

3000x5000规格农用运输拖车结构设计

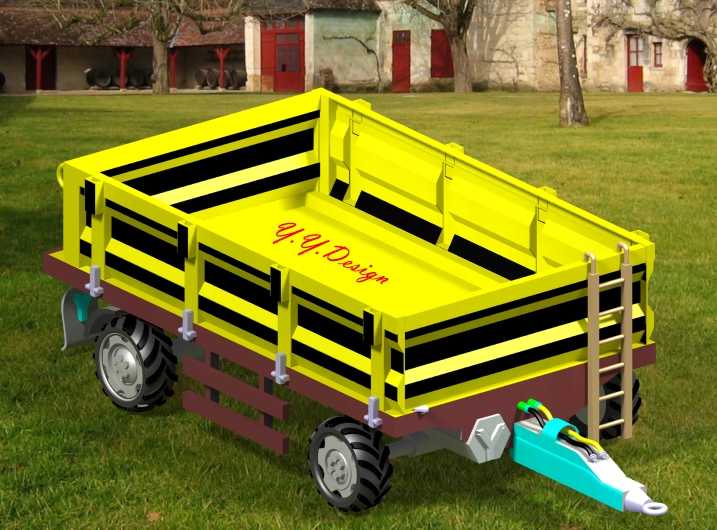

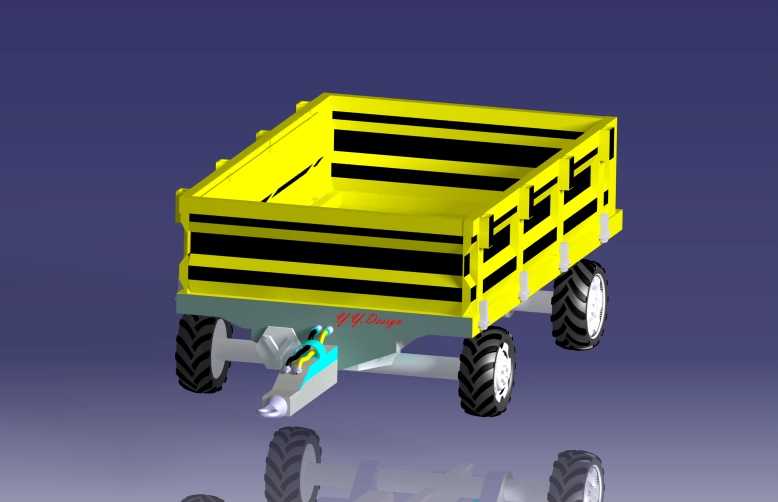

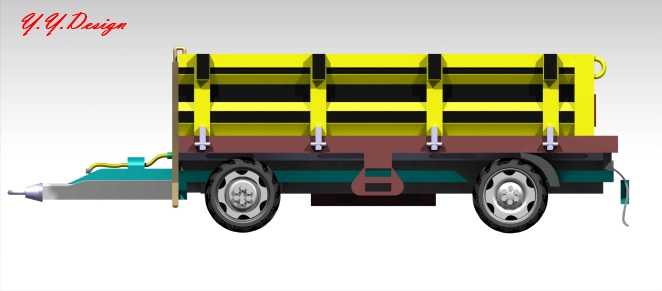

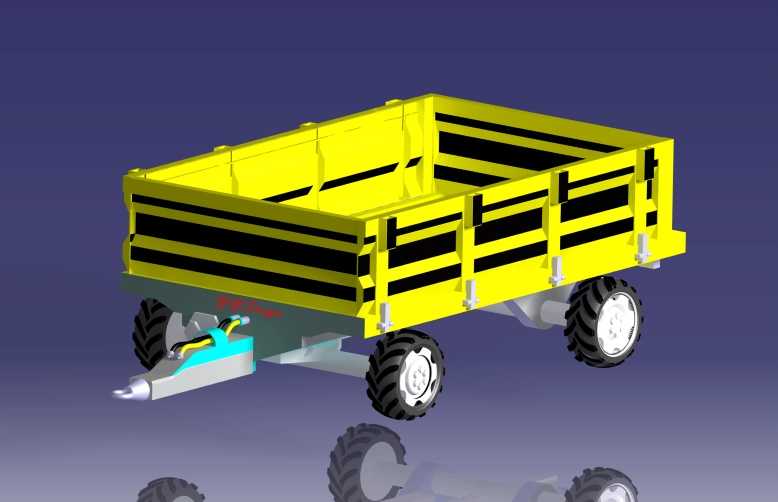

　　这款农用拖挂运输设备的设计，核心围绕平原、丘陵区域农牧场的散装农产品转运、农资短途驳运场景展开，适配常规轮式拖拉机的后牵引接口，可直接挂接完成田间到仓储点、集散点的物料转运作业，无需额外改装牵引连接结构。从实际使用场景出发，设计时首先考虑了非硬化路面的通行适配性，底盘采用双轴四轮布局，搭配大花纹农用轮胎，可在泥泞田埂、草地、砂石路等复杂路况下保持抓地力，避免陷车打滑，同时轮距设定匹配常规农田作业道的通行宽度，不会碾压作业道两侧的作物垄沟。

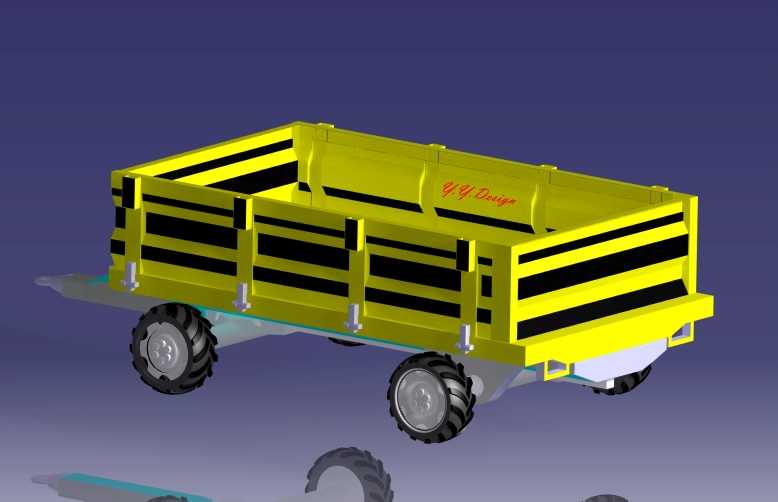

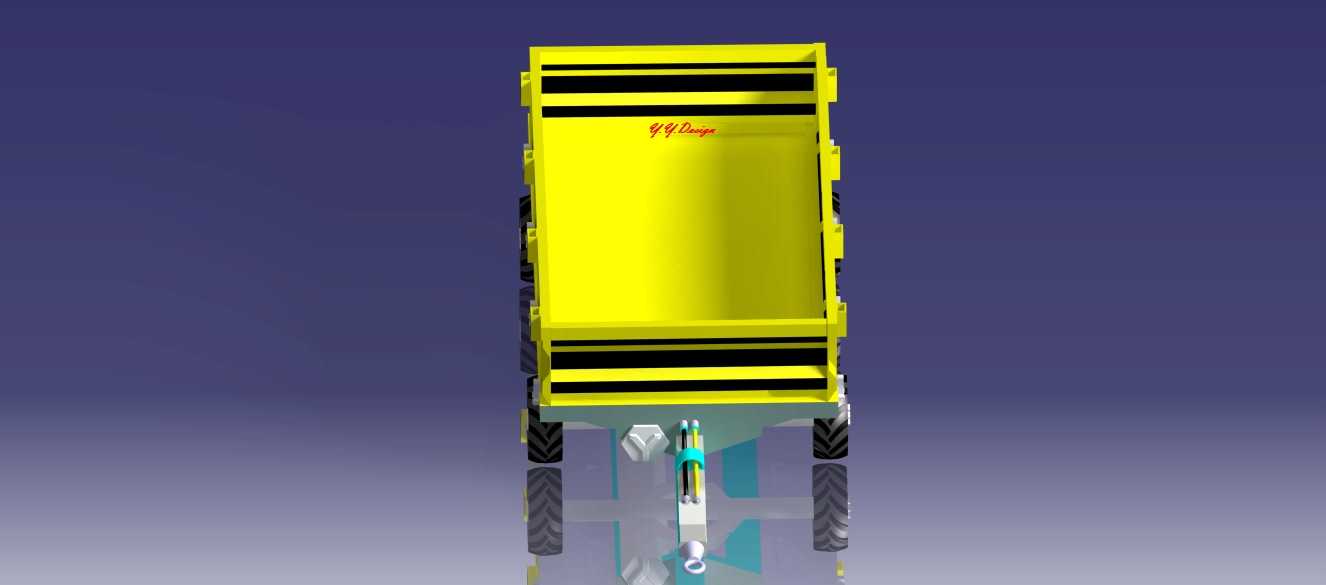

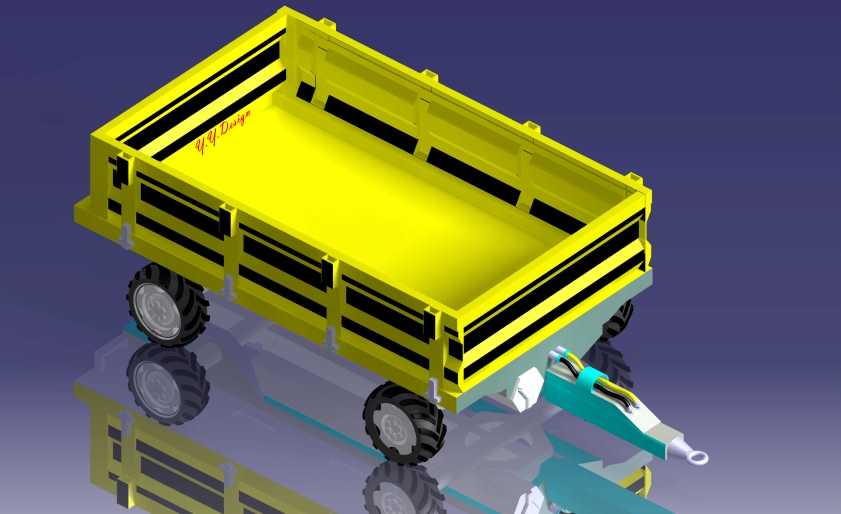

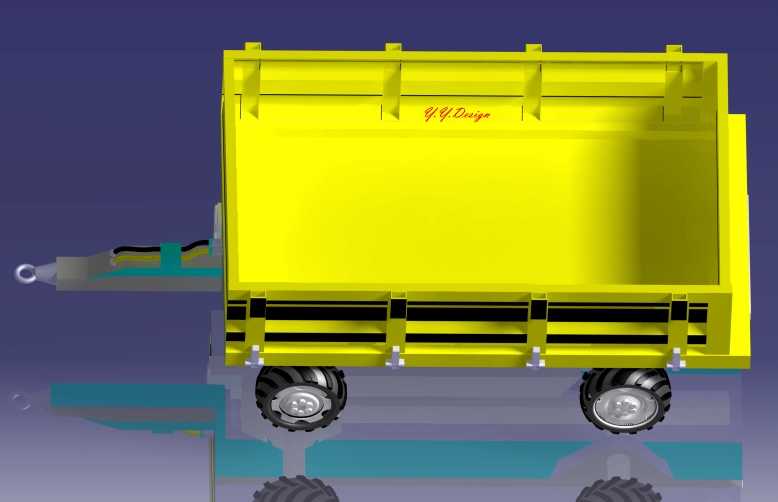

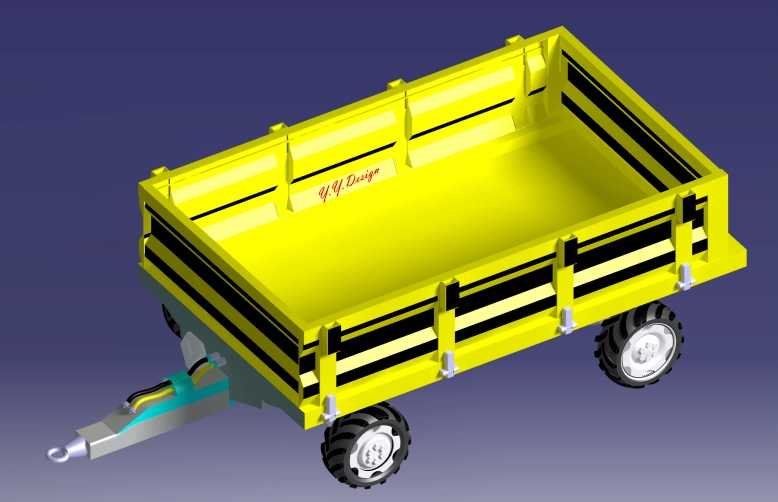

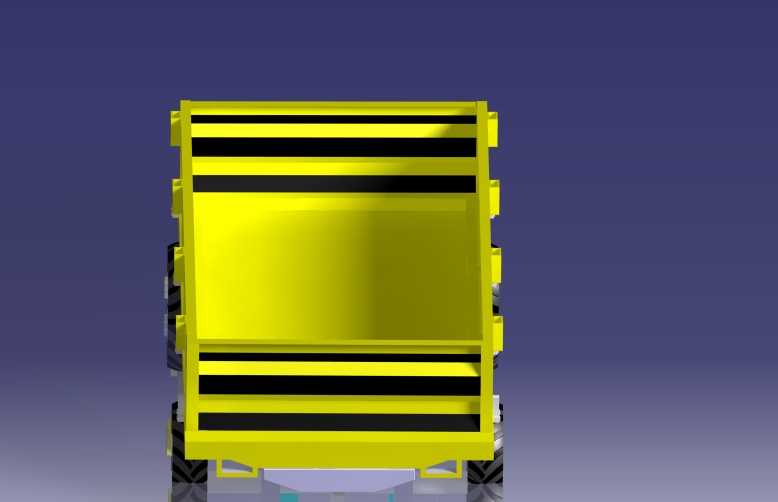

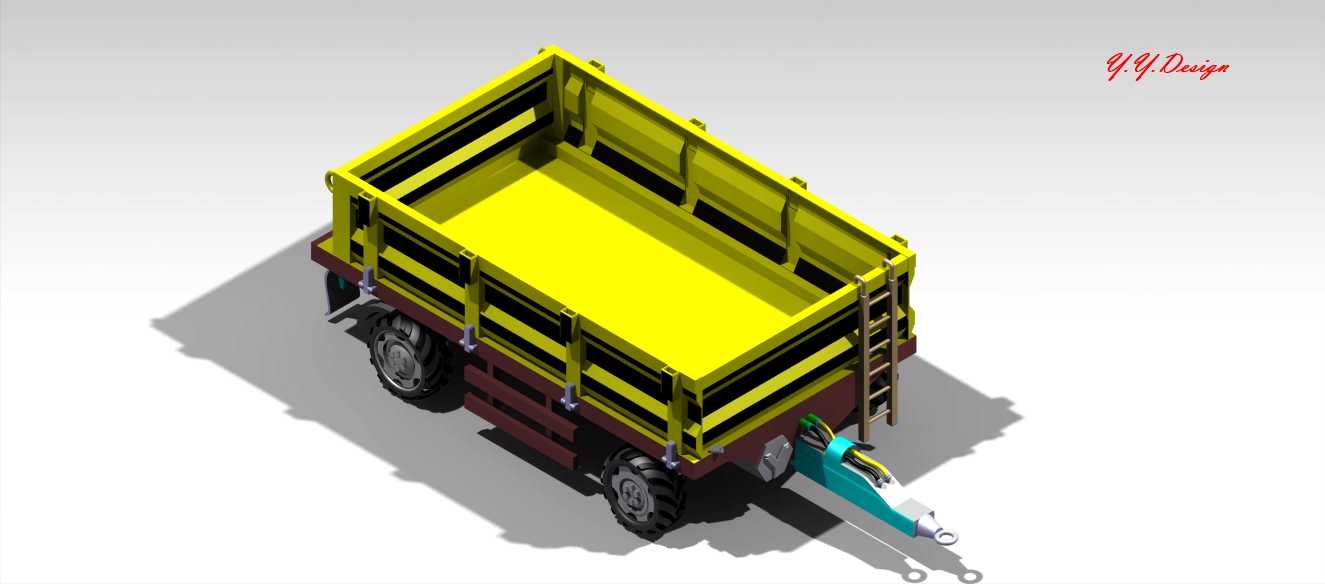

　　货厢部分采用栏板式可拆卸结构，厢板通过快拆锁扣与底盘框架连接，运输散装谷物、果蔬、秸秆等物料时，可保持栏板竖立形成封闭装载空间，防止物料撒漏；运输大型农具、成捆草料、建材类物资时，可快速拆除侧厢板与后厢板，拓展装载边界，适配不同尺寸的货物装载需求。货厢内部有效装载尺寸为3000mm×5000mm，额定装载容积可覆盖散户农场单次采收的农产品转运量，减少往返运输频次，提升农忙时段的作业效率。底盘框架采用矩形钢管焊接结构，主纵梁选用加厚型材，横梁间隔均匀布置，可均匀分散货厢内的载荷，避免偏载导致的车架变形，牵引连接部位设置缓冲减震结构，可抵消拖拉机起步、制动时的冲击力，减少挂接部位的金属疲劳损耗，延长设备整体使用寿命。

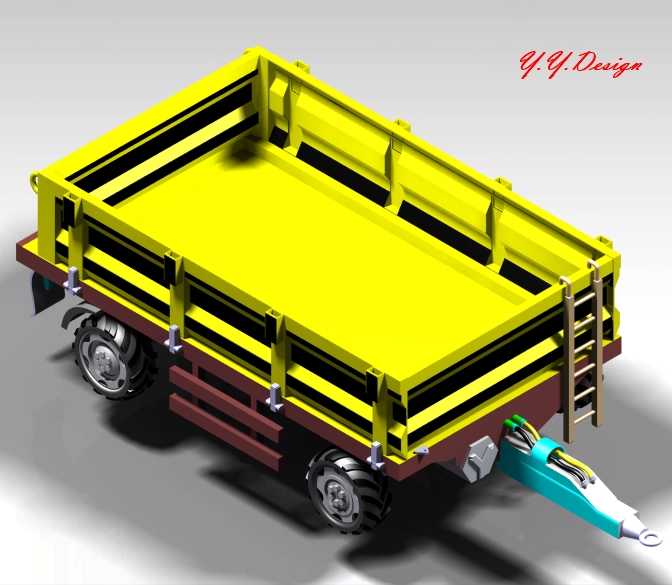

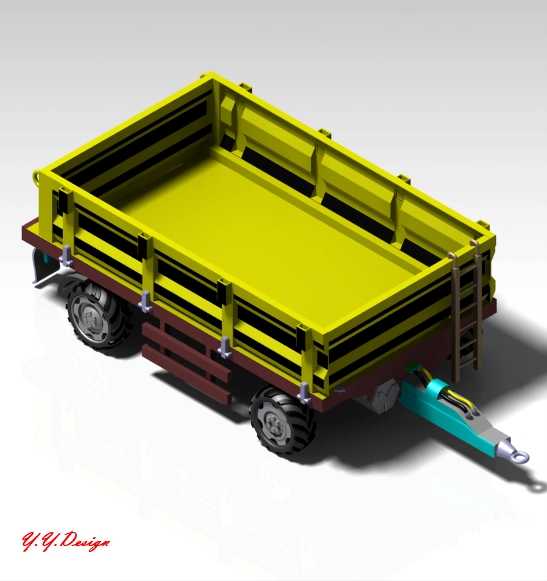

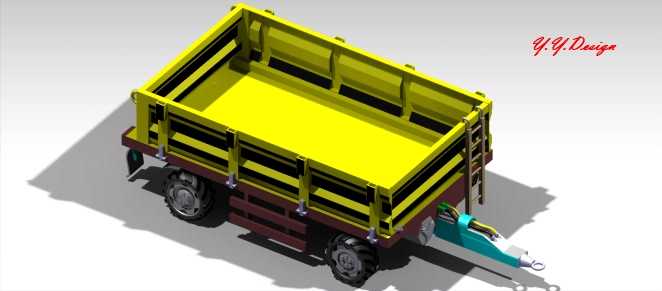

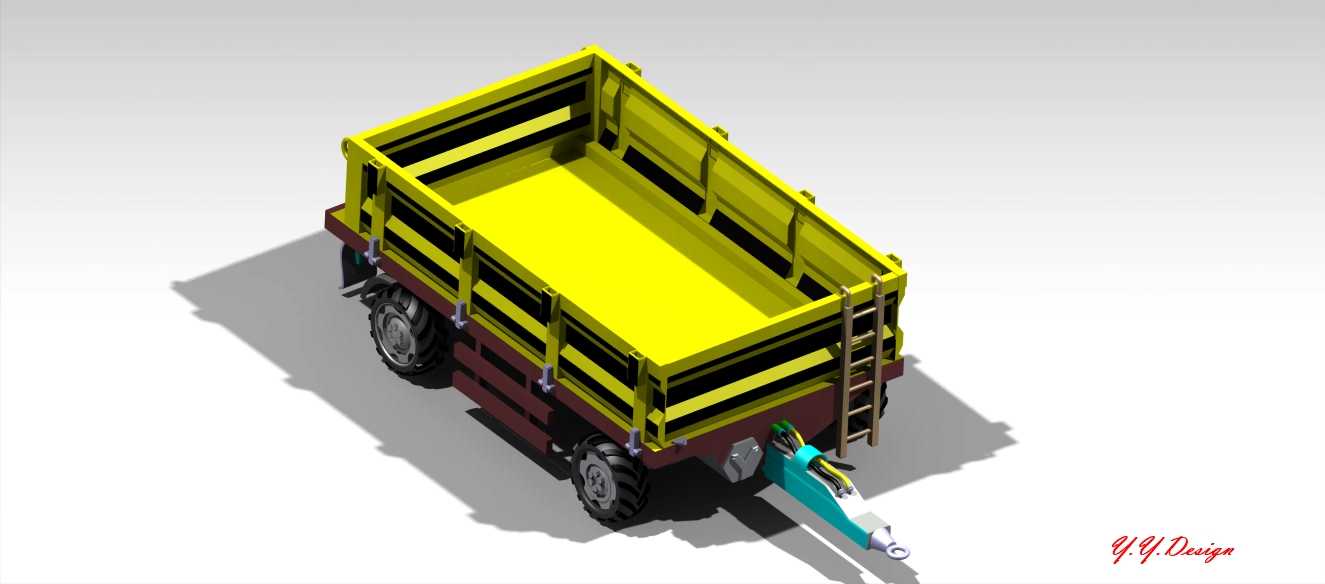

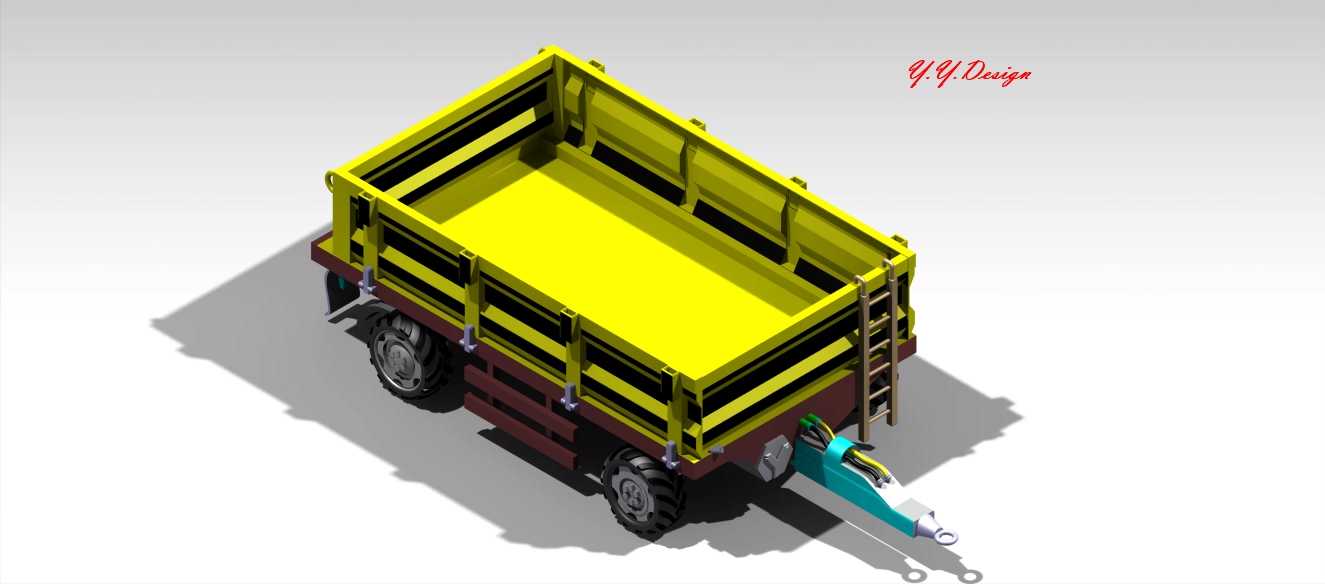

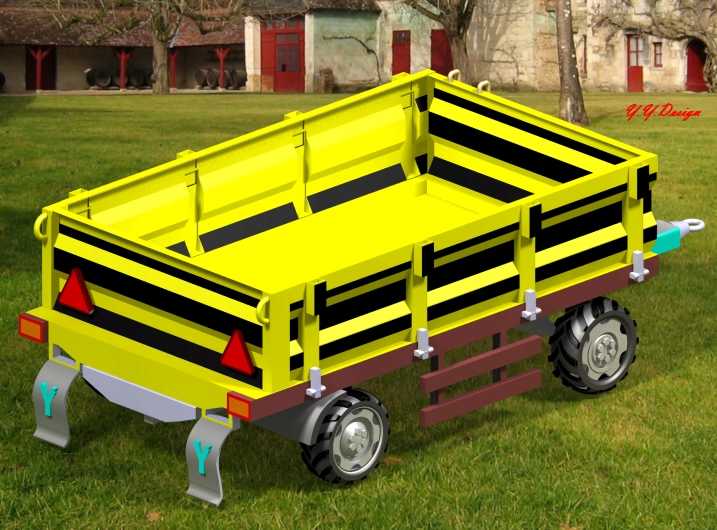

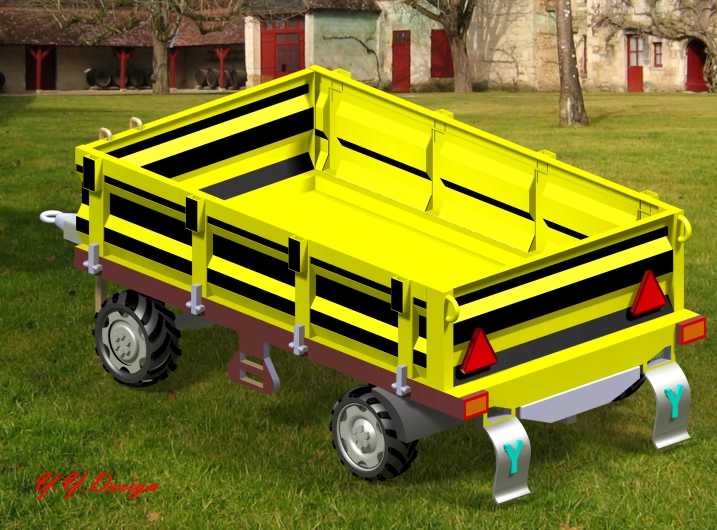

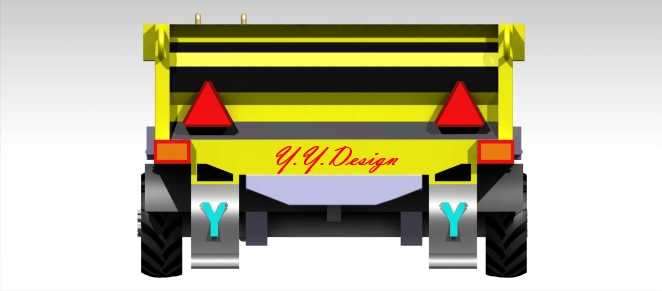

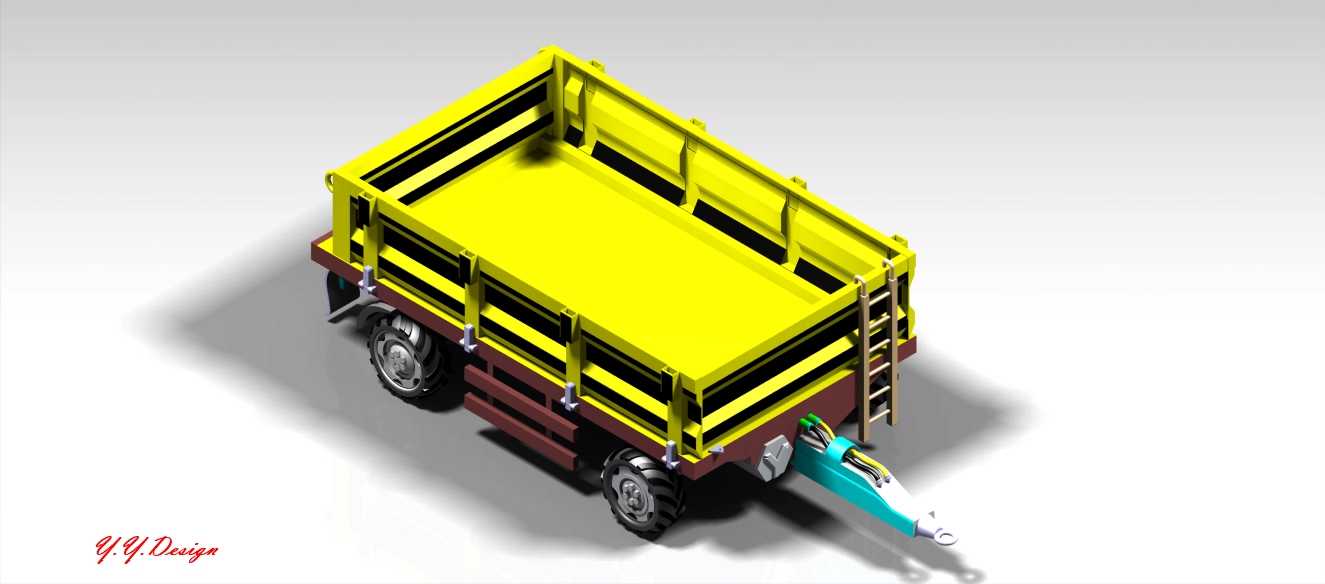

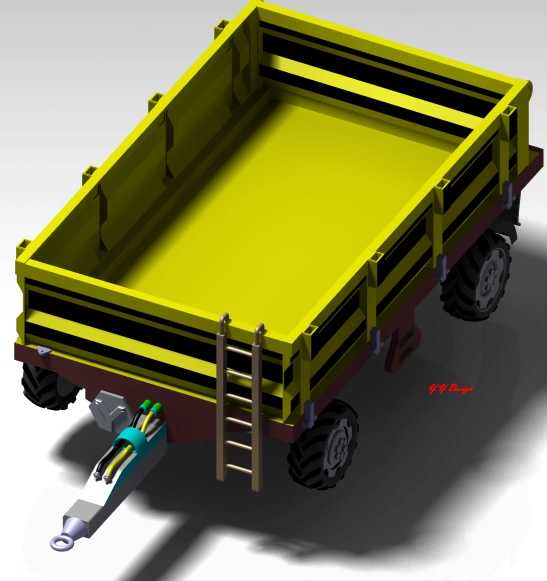

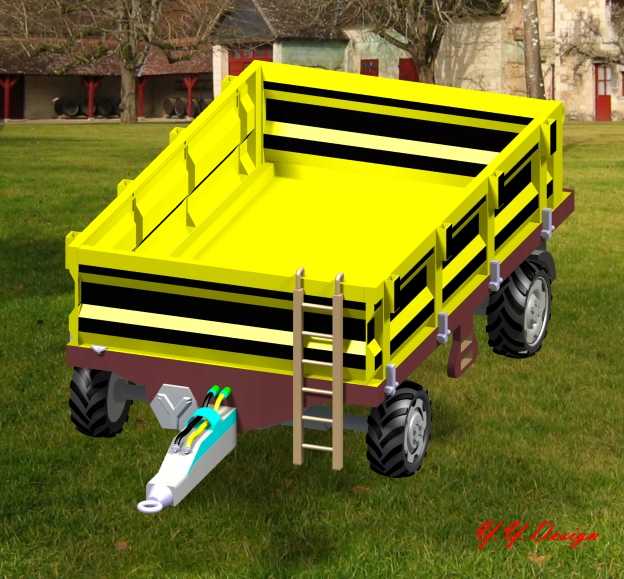

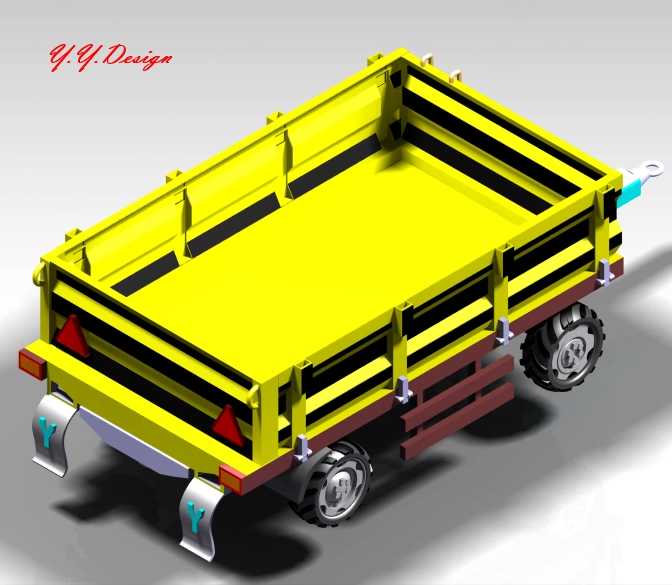

　　细节设计上，货厢尾部设置爬梯结构，方便作业人员攀爬至货厢内部整理物料、平整装载的货物，无需额外借助登高工具；牵引架部位设置线缆与液压管路接口，可匹配拖拉机的液压输出系统，后续可拓展货厢自卸功能，无需人工即可完成散装物料的卸载作业，进一步降低人工劳动强度。车身侧面设置反光标识安装位，满足乡村道路通行的安全要求，在公路段短途转场时可提升警示效果，避免夜间或视线不佳时段的通行风险。

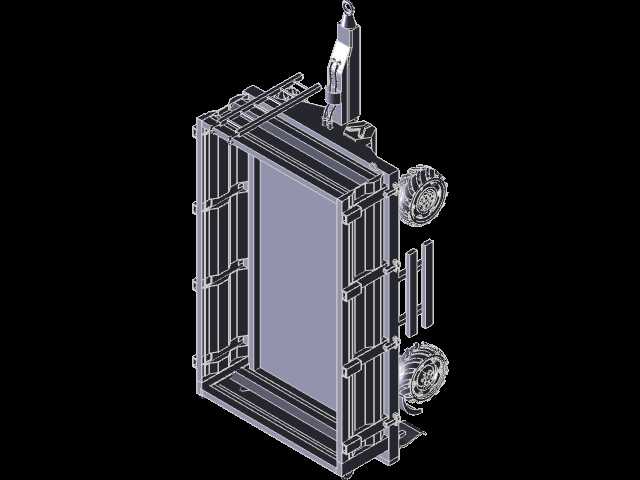

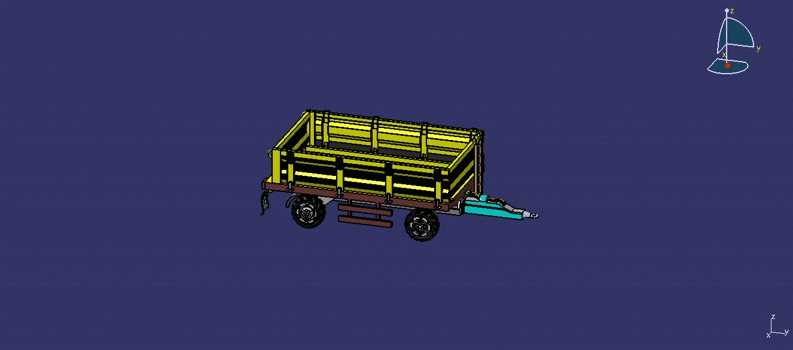

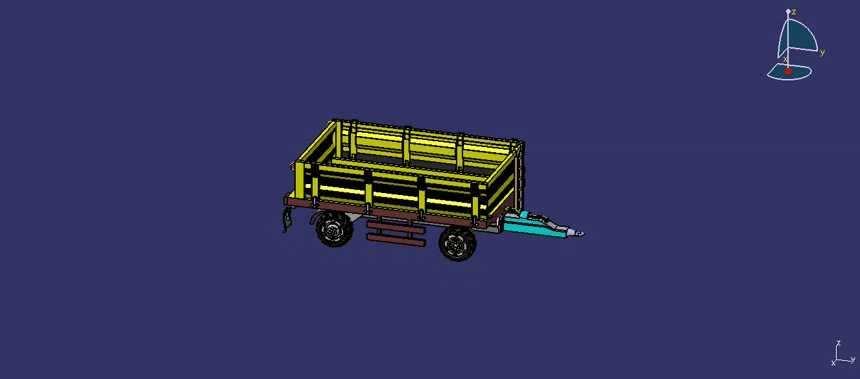

　　建模过程中，对所有连接部位的装配间隙做了精准设定，锁扣、铰链等活动部件的运动行程完全符合实际使用逻辑，可直接用于结构验证、作业模拟，也可作为同类农用拖挂设备的设计参考模板，帮助设计人员快速调整尺寸参数，适配不同马力段拖拉机的牵引能力、不同农场的装载量需求。针对农牧场的实际使用环境，所有外露金属部件的设计都预留了防腐处理的工艺余量，可适配高湿度、多腐殖质的田间作业环境，减少日常维护的工作量。
