AR15与HK416步枪战术导轨结构

　　这套结构围绕AR15与HK416两类步枪平台的护木、导轨及附件安装关系展开，建模时重点还原了上机匣前端、枪管外周、护木锁紧界面和皮卡汀尼导轨之间的装配逻辑。枪械附件系统在实装训练、战术装备适配、影视道具开发和武器外形验证中使用频繁，护木并不是单纯的外壳，它承担握持隔热、附件承载、枪管外周防护以及前后定位的作用。HK416平台相对传统AR结构更强调短行程活塞系统带来的前部布局差异，因此护木内腔、导气组件避让空间、枪管螺母配合区域都需要在三维结构中保留足够边界。

　　从实际用途看，该类结构主要服务于瞄准镜、战术灯、激光指示器、前握把、背带环等附件的安装。导轨齿距、槽宽和顶面连续性直接影响附件装夹的稳定性。若模型只表现外观而忽略导轨截面，后续做附件匹配时会出现卡入位置不准、锁紧块干涉、相邻附件互相挤占的问题。建模过程中需要把导轨顶面作为主要基准，保证上导轨与机匣顶面延续一致；侧下方导轨则根据握持和附件布置需求设置，不必盲目满铺，因为过多导轨会增加重量，也会改变护木外缘轮廓。

　　外形处理上，护木通常采用细长筒形或多面棱边结构，前端要给枪管、消焰器或导气部件留出通过空间，后端则与机匣端面形成贴合关系。安装边界不能只看外径，内腔最小通过尺寸更关键。枪管轴线应贯穿护木中心，导轨面相对枪管轴线的平行度需要在装配中控制；若护木偏斜，瞄准具安装面会随之上偏，长距离瞄准基线会受到影响。侧面开孔和减重槽在模型中不能随意刻画，真实结构上的槽位往往兼顾散热、减重和加工刚性，孔边距离锁紧区域过近会削弱夹持力。

　　设计思路上，AR系护木常见固定方式包括枪管螺母锁紧、螺钉压紧和端面定位。HK416相关结构在适配时还要考虑活塞导气杆、导气座和护木内壁之间的间隙。三维装配时应先建立枪管轴线和机匣配合面，再布置护木本体，随后加入导轨齿、固定螺钉、防转槽和附件接口。这样做可以避免单独建模后装配出现同轴度偏差。护木与机匣之间的止口配合宜短而明确，过长会提高加工和装配公差要求，过短则容易产生晃动。

　　握持区域需要兼顾人机工程和装备兼容性。护木下方如果布置前握把，应确认握把夹持座与导轨槽的接触长度，同时避开射手手部靠近高温枪管的位置。侧面战术灯或激光指示器的安装位置不能超出护木前端过多，否则会改变武器重心，也可能在携行时碰撞。背带环接口通常位于护木侧面或后部，其受力方向要与枪身携带姿态一致，接口处应保留足够壁厚，不能只做薄片装饰。

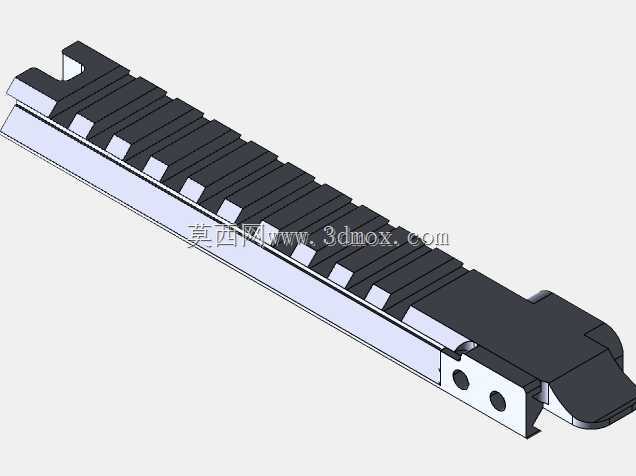

　　在结构细节上，导轨齿的重复特征适合通过阵列方式建立，但阵列前必须确认单一齿形的宽度、高度和根部圆角。齿顶平面用于附件压块接触，不能做成尖锐形状；齿间槽底要给夹具锁紧留出空间。护木外表面若设置M-LOK或KeyMod类接口，槽孔方向、封闭端圆弧和内部锁紧螺母空间都应表现出来。此类接口比全长导轨更轻，附件位置也更灵活，但对孔位间距和背面支撑面有要求。

　　从装配检查角度看，需要重点核对四个边界：一是护木内孔与枪管、导气组件之间的径向间隙；二是后端与机匣、锁紧螺母之间的轴向贴合；三是导轨顶面与瞄准基线的平行关系；四是各附件安装后是否与弹匣、握把、瞄具或拉机柄动作发生干涉。对于训练器材或展示模型，这些关系同样重要，因为外观比例、拆装顺序和附件扩展能力决定了模型的可用性。

　　整体建模应把武器平台的机械接口放在核心位置，而不是只追求曲面外形。护木作为枪械前部承载结构，既要满足轻量化和握持舒适，也要保证附件安装后的刚性与定位重复精度。通过轴线、内腔、导轨、锁紧件和附件接口的分层建模，可以较完整地呈现AR15与HK416平台前部结构的工程特征，也便于后续衍生不同长度护木、导轨配置和战术附件组合。
