多层框架式蒸馏工厂成套工艺装置

　　这套多层框架式蒸馏工厂成套工艺装置，面向精细化工、溶剂回收、石油化工中间产品提纯以及轻工物料分离等连续化生产场景搭建，整体采用三维实体方式还原了从原料暂存、进料增压、塔内传质传热、塔顶冷凝回流、塔底重组分采出到成品缓存的完整工艺链路，并非单一塔体设备的孤立建模，而是把厂区内的静设备、动设备、管廊、操作平台、检修通道和配套公辅设施全部纳入同一装配体系，适合在装置规划评审、工艺布局校核、施工交底和运维培训中作为可视化载体使用。

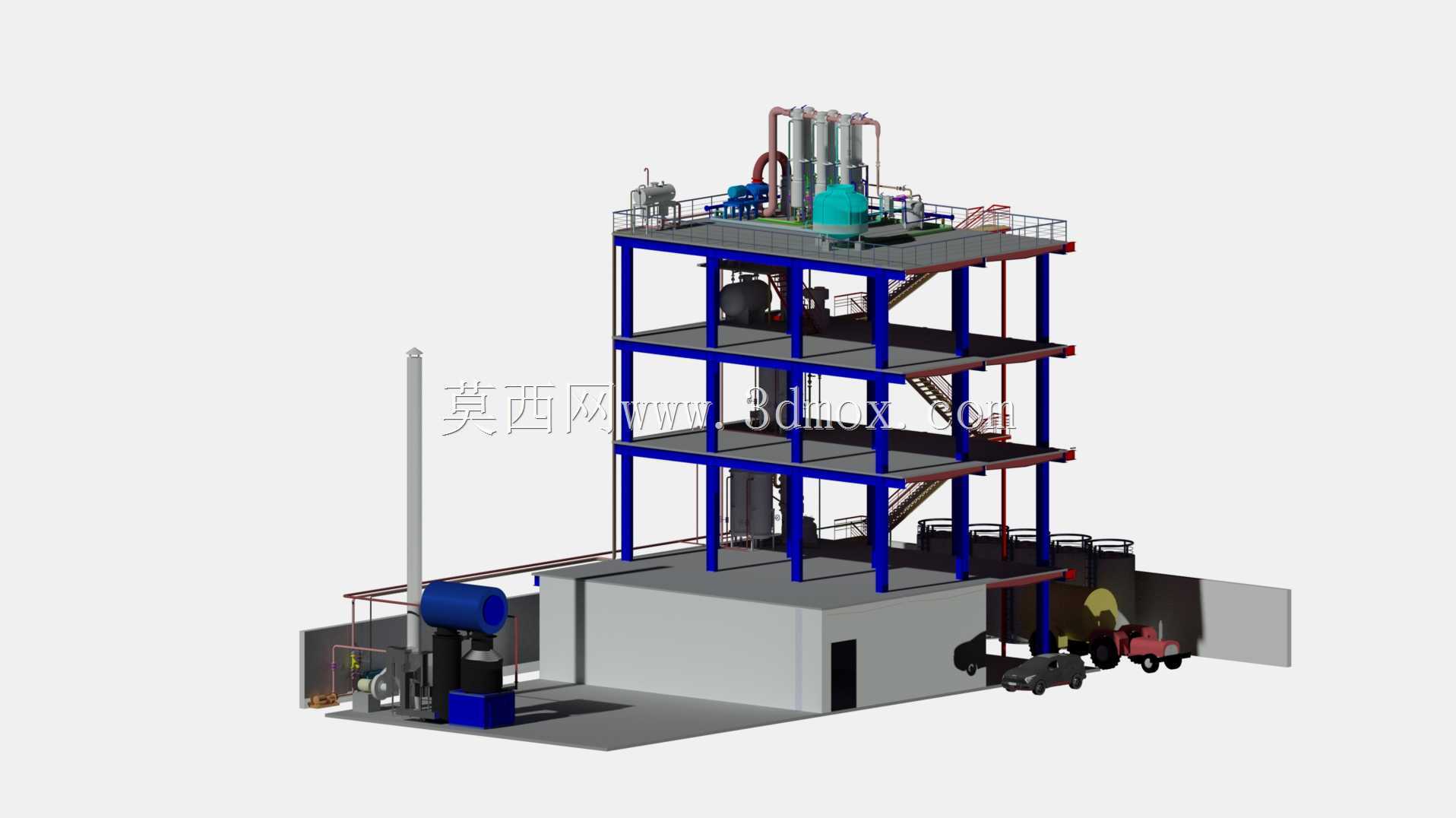

　　装置主体采用四层敞开式钢结构框架作为承载骨架，立柱与横梁按常规化工管廊和设备支承逻辑布置，主塔设备沿框架竖向贯穿多层平台，利用重力流向完成回流、采出和液位控制。框架各层均设置花纹钢操作平台、踢脚板和安全护栏，平台之间通过斜梯连接，梯段倾角、踏步宽度和护栏高度均按现场检修通行需求预留，人员可到达塔顶阀门组、中部人孔、塔底泵区以及换热器操作侧。框架外侧保留了吊装和检修净空，塔器顶部的安全阀、放空管、仪表接管和检修吊点均有体现，避免后期配管时出现操作空间不足的问题。

　　从工艺流程看，原料经进料泵送入预热单元后进入蒸馏塔，塔内通过气液逆流接触实现轻重组分分离。塔顶气相进入冷凝系统，冷凝液一部分作为回流返回塔内，另一部分进入轻组分储罐；塔底物料经再沸或循环加热后维持塔内热平衡，重组分通过出料管线输送至下游缓存设备。模型中对塔器、冷凝器、回流罐、塔底泵、立式储罐、管廊支架和阀门组进行了分层表达，管道走向尽量沿框架梁柱和平台边缘敷设，既减少管架数量，也为操作人员留出巡检通道。

　　设备布置上，底层集中放置泵类、储罐和较大重量的换热设备，以降低框架整体重心；中层布置塔体主要支承、管廊和中转容器；顶层布置塔顶冷凝器、排气组件和高位操作平台。这样的分层方式符合化工装置“重设备落地、高设备靠框架、管线短捷、操作面集中”的布置原则。泵区周围预留了抽出叶轮、更换机械密封和搬运电机的空间，储罐区设置了围堰边界和通道，塔器人孔朝向检修侧，阀门手轮尽量布置在平台可达范围内，仪表元件集中在便于观察和接线的位置。

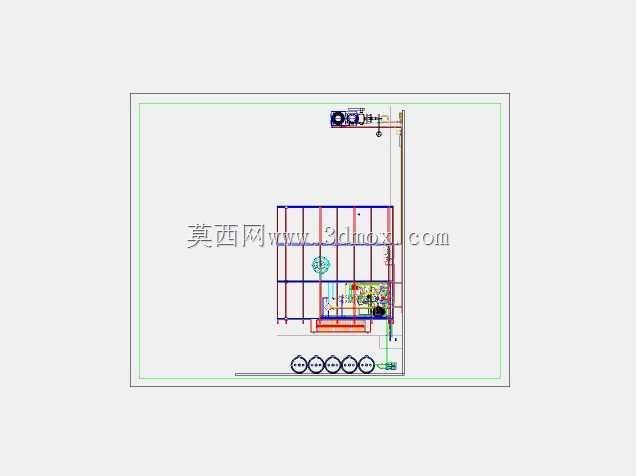

　　外形与安装边界方面，整套装置按厂区尺度进行装配，底层为混凝土或钢制设备基础区，框架立柱落点与基础承重点对应，设备底座、地脚板和支撑筋板均有明确位置。塔器与框架之间设置导向支座和承重支座，既约束横向位移，又保留热胀冷缩时的余量。管道与平台、梁柱、设备法兰之间保持检修间距，泵进出口管线设置软连接或弯头缓冲段，减少振动传递。厂区一侧还布置了原料及成品输送车辆的停靠区域，边界处保留叉车和小型运输车回转空间，使模型不仅体现设备本体，也反映实际工厂内的物流关系。

　　建模思路上，装置没有把设备简化为单一几何体，而是区分了筒体、封头、法兰、管口、支座、护栏、楼梯、泵体、电机、阀门和管线等结构层级。钢结构框架采用规则梁柱阵列，便于在设计阶段调整层高和跨度；塔器按立式压力容器外形建立，外部接管与平台标高相互对应；动设备按泵组和电机组合形式布置，方便校核联轴器、底座和维护空间。管系则根据工艺连接关系进行排布，横向管廊与竖向立管分区明确，弯头、三通和阀门位置能够反映真实安装顺序。

　　在工程应用中，该类装置模型可用于检查塔器与框架的干涉、管道与平台的碰撞、设备吊装路径是否顺畅，以及操作人员在各层平台上的可达性。对于新建蒸馏生产线，可在三维环境中提前确认塔高、框架层高、泵区位置、储罐间距和管廊宽度；对于改造项目，则可据此评估新增设备与原有基础、道路和管廊之间的边界关系。整体结构强调工艺连续性、检修便利性和安装可行性，能够为蒸馏车间的布局设计、设备选型核对和工程汇报提供直观依据。
