适配Arduino控制的两通道继电器模块结构设计

　　在嵌入式控制、小型自动化装置开发、教学实验平台搭建的场景里，这类两通道继电器模块是弱电控制强电回路里最常用的接口部件，很多做智能小装置、工业现场简易信号转换、创客项目开发的工程师都会频繁接触这类部件，建模的时候需要把实际使用里的安装、接线、配合细节都还原到位，才能给后续的结构布局、外壳设计提供准确的参考。

　　从实际用途来看，这个模块的核心作用是实现控制回路与负载回路的电气隔离，微控制器引脚输出的弱电平信号无法直接驱动交流接触器、电磁阀、指示灯这类功率负载，通过板载的两个继电器，可以用5V逻辑电平控制最高10A等级的交直流负载通断，两个通道独立控制，既可以同时驱动两路不同的负载，也能实现单路冗余备份的接线方案，在小型智能家电改造、大棚喷淋控制、模型铁路信号切换、学生电子竞赛作品里都有非常广泛的应用。

　　设计思路上，整个模块采用层叠结构布局，底层是FR-4玻纤电路板作为承载基底，所有电子元器件按照信号流向排布：输入端预留焊盘或者接线端子用于连接微控制器的信号引脚与供电引脚，板载的驱动三极管、续流二极管紧贴继电器引脚布置，尽可能缩短大电流脉冲的走线长度，减少开关瞬间的电磁干扰对外围电路的影响；两个蓝色的电磁继电器采用并排对称布置，既保证两个通道的走线长度一致，减少信号传输的差异，也让整体重量分布均匀，避免安装后因为重心偏移导致的固定松动。输出端采用栅栏式接线端子，每个继电器对应一组常开、常闭触点的接线位，端子的间距符合安规要求，不同电位的接线点之间留足了爬电距离，避免高压回路出现拉弧短路的问题。

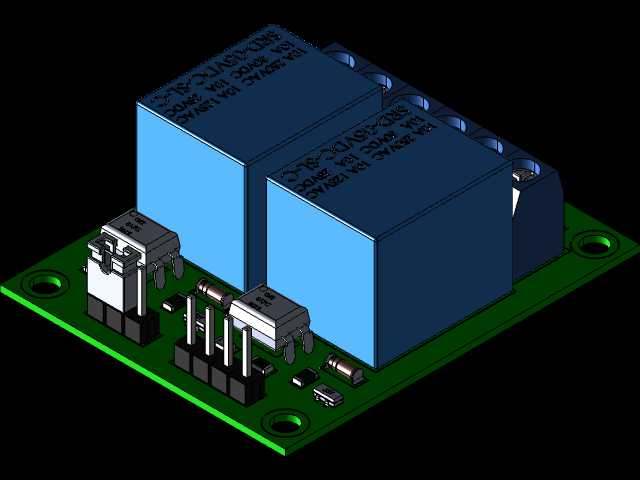

　　外形尺寸与安装边界方面，整个模块的长宽尺寸控制在常规小型扩展模块的通用规格内，电路板的四个角预留了标准直径的安装孔，孔位间距兼容市面上常见的继电器模块安装座、DIN导轨卡扣的固定尺寸，不管是用铜柱固定在塑料外壳内部，还是用螺丝直接固定在设备的安装板上，都不需要额外打孔改造。模块的整体高度由继电器本体的高度决定，建模的时候还原了继电器顶部的标识刻印、引脚的弯折角度、接线端子的螺丝槽细节，甚至电路板上的焊盘凸起、阻焊层的颜色区分都做了对应还原，焊料的堆积形态仅在SolidWorks环境下可见，不会导出到其他格式文件里干扰整体装配。

　　在实际装配选型的时候，这个模块的安装边界需要注意几个细节：继电器顶部与上方外壳或者其他电路板的间隙要留足至少5mm，避免继电器吸合释放的时候的振动传递到其他部件；接线端子的外侧要留够接线操作的空间，方便螺丝刀拧紧压线螺丝，插入导线的时候不会和周边结构干涉；输入端的排针位置要和常用的Arduino扩展板引脚间距匹配，如果是叠层安装的话，要确认板上最高的元器件不会和上层板的元件发生碰撞。另外建模的时候还原了板上的状态指示灯位置，每个通道对应一个贴片LED，继电器吸合的时候对应的指示灯点亮，实际调试的时候可以直观看到通道的工作状态，这个细节在做结构开孔的时候需要对应预留指示灯的透光孔位，孔位直径和位置要和LED的位置完全对齐，避免出现光线被遮挡的问题。

　　从结构可靠性的角度，这个模块的设计充分考虑了批量生产的工艺性，所有元器件都是标准的市面通用件，不需要开模定制，电路板的走线宽度满足触点额定电流的载流要求，大电流回路的走线做了加宽处理，并且在走线表面做了镀锡处理提升载流能力。继电器的引脚穿过电路板后采用波峰焊固定，焊接强度足以承受日常接线时的拉扯力，不会因为接线的时候用力过大导致引脚脱焊。模块的边角做了圆角处理，没有尖锐的毛刺，安装的时候不会划伤操作人员的手，也不会刮破导线的绝缘层。
