壁挂式被动红外人体感应探测装置

　　在楼宇安防、公共照明、智能家居以及工业工位人员存在检测的场景里，被动红外探测单元往往需要兼顾探测视场覆盖、墙面安装贴合度与内部电路板排布空间，这款半球形壁挂感应装置的三维结构正是围绕这类实际布设需求完成的。从现场使用逻辑来看，这类PIR感应探头不需要主动发射探测信号，依靠接收人体移动带来的红外辐射温差变化触发输出，因此外壳顶部的半球形罩体并非单纯的装饰造型：曲面轮廓一方面为内部菲涅尔透镜预留了足够的弧形安装基面，让透镜的分区视场可以沿球面均匀展开，形成覆盖前方大范围区域的扇形探测带，避免平面罩体容易出现的边缘视场遮挡、探测盲区问题；另一方面圆润的外轮廓没有突出棱角，在走廊、楼道、车间通道等人员频繁经过的位置安装后，不会因磕碰造成外壳破损，也不易积留灰尘，日常清洁维护时只需擦拭球面即可保持透镜区域的红外透过率。

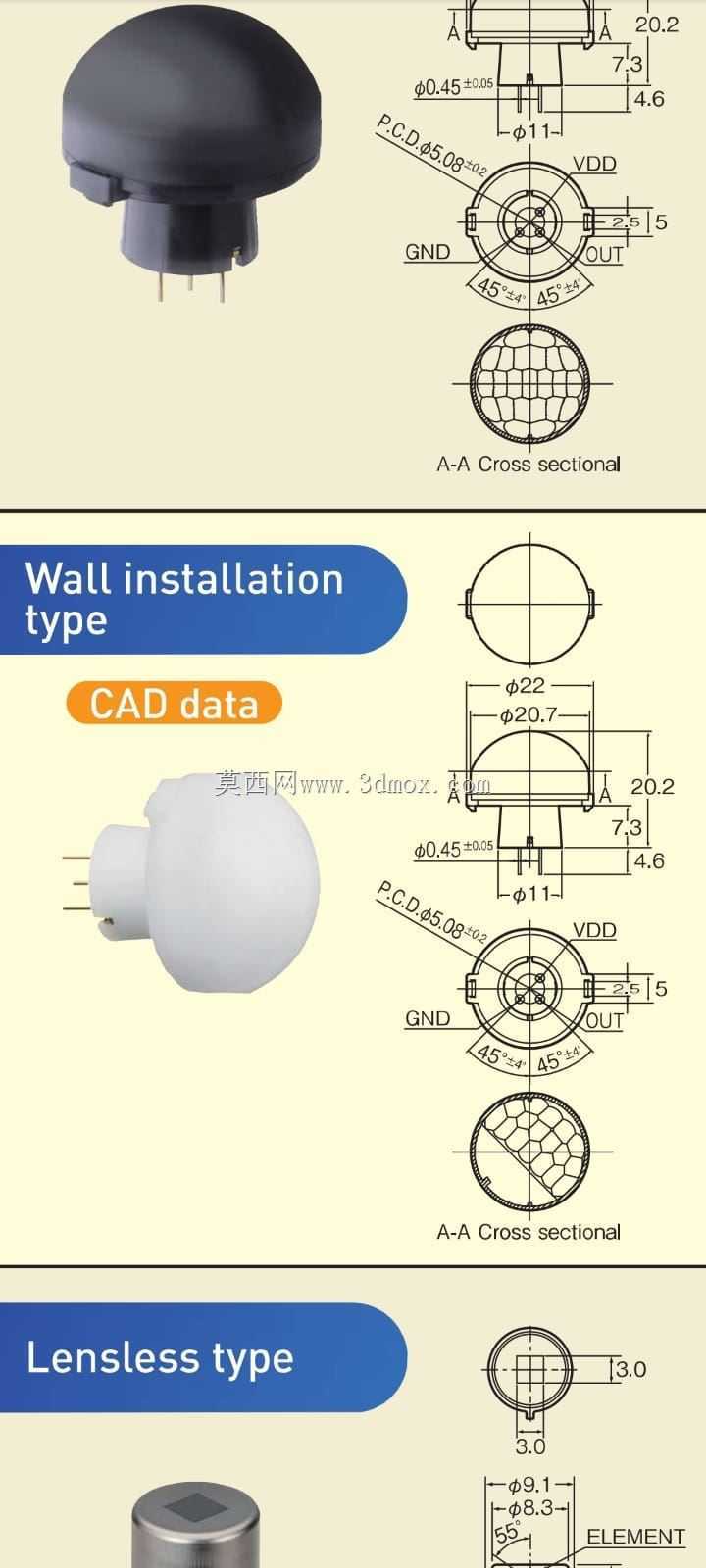

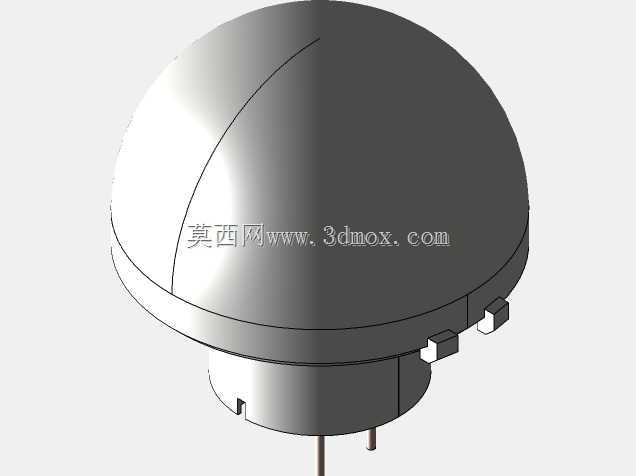

　　做结构建模时首先要理清的是安装边界与内部空间的匹配关系。装置整体分为上部半球护罩、中部环形衔接台阶、下部圆柱接线腔体三个核心区段，上部半球的直径是决定探测覆盖范围的关键尺寸，建模时要保证球面的分型线沿罩体母线顺滑过渡，分型面位置避开菲涅尔透镜的有效光路区域，防止合模缝或者装配接缝遮挡红外入射路径。中部的环形凸台一方面作为上下壳体的装配定位止口，保证护罩和底座装配时的同轴度，避免球面偏斜导致探测视场偏移预设方向；另一方面凸台侧方预留的两个小凸块是壁挂安装时的卡位结构，对应墙面固定底座的卡扣槽位，安装时先将底座用膨胀螺钉固定在86型预埋接线盒或者实心墙面上，再把探头主体沿卡位滑入即可锁定，不需要在探头正面外露安装螺钉，既保证外观整洁，也能防止非授权人员随意拆卸探测单元。

　　下部圆柱腔体的设计完全服务于电气装调需求，腔体内部要容纳PIR热释电敏感元件、信号处理电路板、接线端子排，腔体下端伸出的两根插针是外部供电与信号输出的接线引脚，建模时要严格控制引脚的中心距、伸出长度与直径公差，保证和配套线束端子的插拔配合顺畅，同时引脚根部要做加强凸台，避免现场接线时侧向受力导致引脚弯折或者内部焊点脱落。腔体侧壁开设的小缺口是走线让位结构，当采用暗线布设方式时，墙面穿线管引出的线缆可以直接从缺口进入腔体内部接端子，不需要在壳体上额外开设大尺寸走线孔，保证壳体的防护等级，减少蚊虫、灰尘进入内部附着在敏感元件表面造成探测灵敏度漂移。

　　从选型适配的角度考量，这款壁挂结构的安装孔位兼容常规墙面接线盒的孔距，安装面为平面设计，和墙面贴合后不会出现缝隙，避免气流从壳体后方串入造成温度扰动引发误触发。半球罩的材质选用透红外的工程塑料，建模时要给罩壁预留均匀的壁厚，壁厚过大会衰减红外信号导致探测距离缩短，壁厚不均则会在注塑成型时产生缩痕，影响透镜区域的光学一致性。中部衔接台阶的高度设计也经过现场场景验证：台阶距离墙面的高度刚好让半球罩的最突出面和墙面保持合理距离，既不会因为贴墙太近导致下方探测视场被墙面遮挡，也不会因伸出距离过大在人员走动时被误碰移位。

　　在三维建模过程中，球面部分采用旋转特征生成基础轮廓，再沿分型线拆分上下壳体，装配时要校验内部电路板的安装柱位置和球面内壁的安全间隙，保证电路板上最高的元器件不会顶到透镜内表面；侧方的卡位凸块和底座卡扣做配合间隙校验，预留装配公差让拆装顺滑同时不会出现松动旷量；下端引脚的位置要和接线腔体内部的端子板位置一一对应，避免走线时出现线缆过度弯折。整个结构没有多余的复杂特征，所有造型特征都对应实际装配、探测、安装的功能需求，无论是用于安防系统的人体移动探测，还是用于公共区域的照明自动控制，都能通过合理的结构布局保证长期运行的稳定性。
