M8螺纹电感式接近传感器三维结构

　　M8圆柱型电感式接近开关常用于自动化生产线、装配工位、输送线、包装设备、机床辅机及小型机械臂末端，用来在无机械接触的情况下判断金属目标是否进入检测区域。与机械式限位开关相比，这类元件没有外露触点的反复碰撞过程，检测动作不依赖目标件直接施压，因此在高频往复、油污粉尘、空间紧凑的设备环境中更适合作为位置反馈信号源。实际布置时，它可以承担工件到位检测、气缸行程确认、夹具开合判断、转盘工位识别、金属零件计数以及运动机构防碰撞预警等任务。

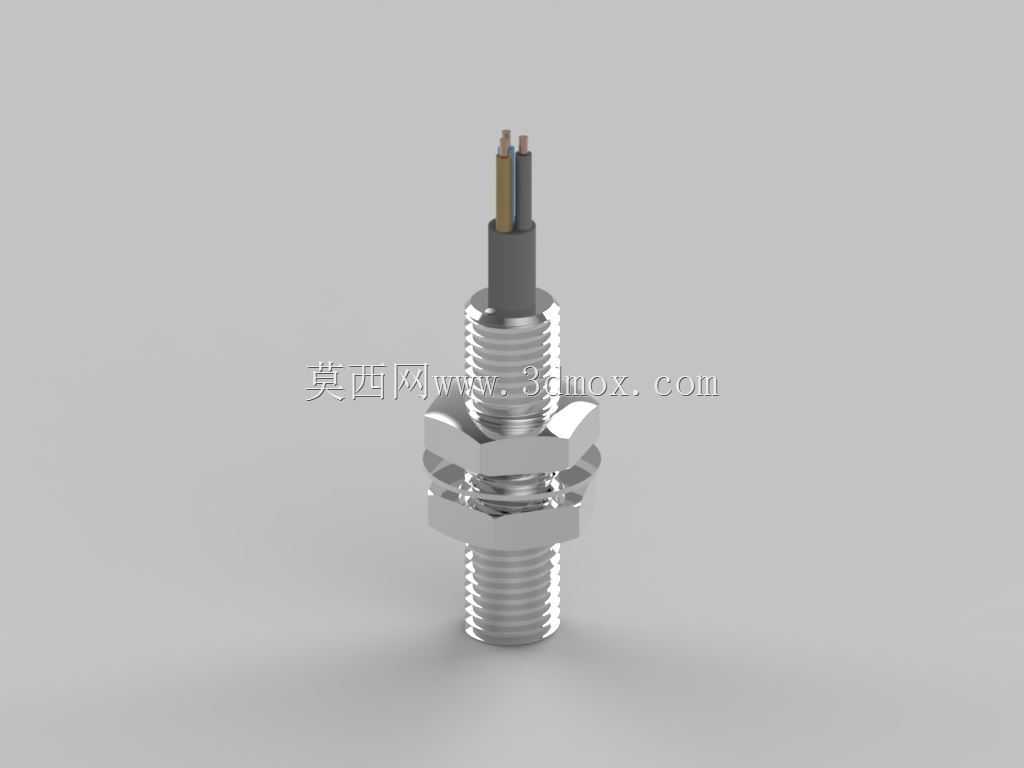

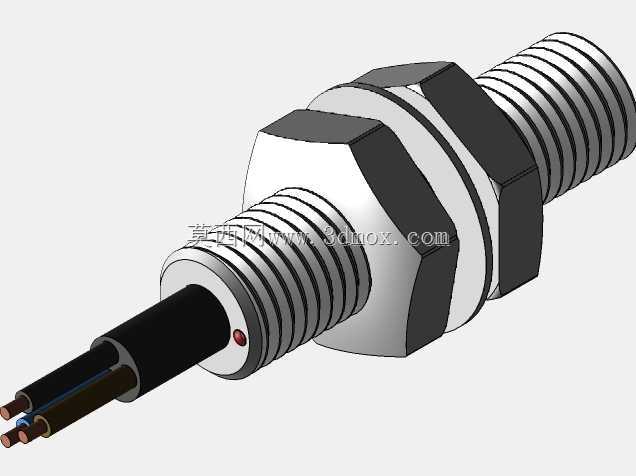

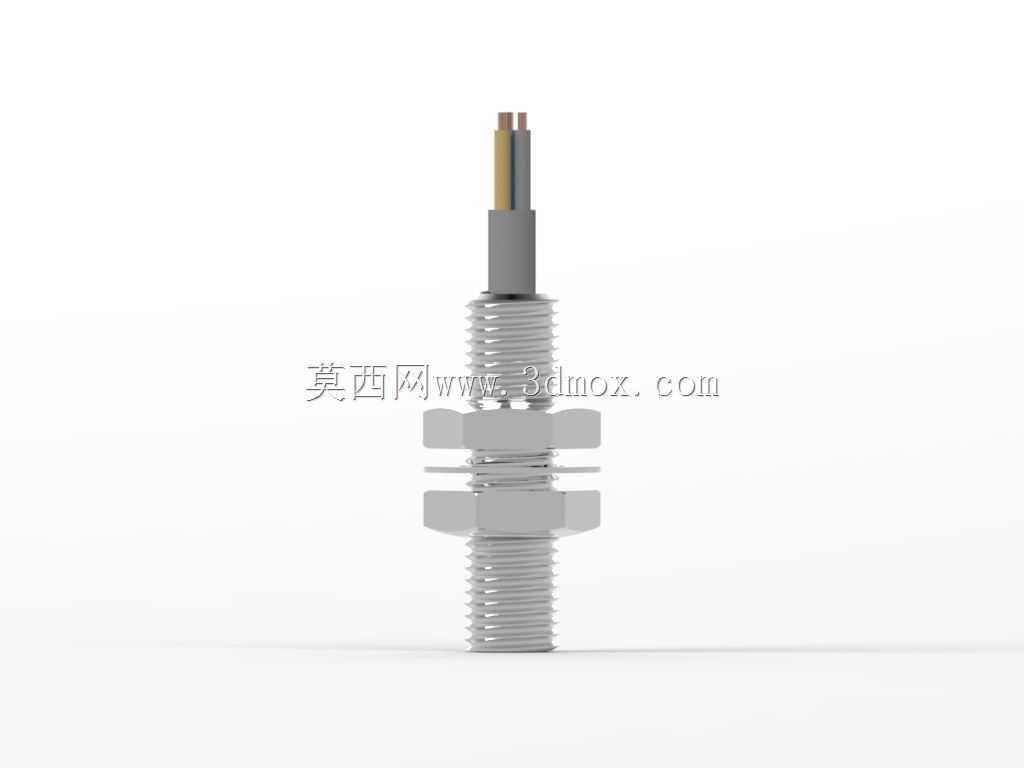

　　该结构采用M8外螺纹圆柱本体，主体沿轴向布置，前端为感应面，中部螺纹段配合六角锁紧螺母完成安装固定，后端引出三根线缆，用于电源供电与开关量信号输出。三线式接法在工业直流控制系统中较为常见，能够将检测状态转换为稳定的电信号送入PLC或继电器输入模块。模型中对螺纹段、六角螺母、垫片、感应头外壳和线缆出口都进行了实体表达，便于在设备布局阶段检查传感器与支架、工件、运动部件之间的空间关系。

　　从安装边界看，M8规格的优势在于直径小、占用空间少，适合密集安装或小型工装。螺纹本体穿过支架孔后，通过前后螺母夹紧固定，调整时可沿轴向旋入或旋出，以改变感应面与目标金属之间的距离。工程选型时不能只关注螺纹规格，还要同时核对检测距离、目标材料、安装方式、周围金属干扰和线缆弯曲半径。感应面与被测金属之间应保留稳定间隙，过远会导致信号无法可靠触发，过近则可能在设备振动或工件公差波动时发生触碰。

　　建模思路上，圆柱外壳以回转体为基础，螺纹区域通过连续牙型体现装配特征，六角螺母按标准紧固件外形建立，方便与扳手空间、支架厚度和锁紧位置联动检查。前端感应区与金属壳体之间的分界需要明确，因为在整机设计中，感应面方向直接决定检测对象的运动路径。后端线缆部分不宜只画成简单直线，若设备存在拖链、摆动或维护拆装，线缆出口角度、最小弯曲半径以及与周边线束的间距都应在三维布局中预留。

　　这类传感器在非标设备中的使用频率很高，但结构设计阶段容易被当作小件忽略。实际装配中，传感器若安装在运动部件附近，需要考虑振动导致的螺母松动、切削液沿线缆流动、金属切屑吸附在感应面附近等问题。埋入式安装时，周围金属会影响电磁场分布，通常需要在支架孔周保留足够避让区；非埋入式安装虽然布置灵活，但感应头外露，更要避免工件毛刺、夹具尖角或人员维护时碰撞。

　　在输送线场景中，M8接近开关可侧向检测金属挡块或工件边缘，输出节拍信号；在夹具上，它可确认压块是否到达预定位置；在旋转分度机构中，可配合金属触发片完成工位计数。由于电感式原理主要响应金属目标，对塑料、木材、液体等非金属物体不敏感，设计触发件时应优先选用碳钢或其他可稳定检测的金属片，并让触发面尽量平行于感应面。

　　三维模型的价值不止于外观展示，更重要的是把传感器真实占用空间、螺母调节行程、线缆出线方向和安装孔位关系纳入整机干涉检查。结构工程师在布置时，可依据该模型确认支架开孔直径、螺母夹持厚度、扳手操作空间以及目标件通过轨迹；电气工程师则可据此判断线缆长度、走线槽位置和接插件维护空间。通过在设计阶段还原这些细节，可以减少现场反复调整传感器位置、重新加工支架或延长线缆的问题。

　　整体而言，M8电感式接近开关属于小体积、高频使用的工业检测元件，其结构虽然不复杂，但安装姿态、检测间隙和周边金属环境对可靠性影响明显。将螺纹本体、锁紧螺母、感应端和三线引出结构完整建入设备模型，能够让机械结构、控制逻辑和现场维护之间的衔接更加直观，也便于在紧凑自动化设备中完成准确选型与布局校核。
