电容式土壤湿度传感器防护外壳结构

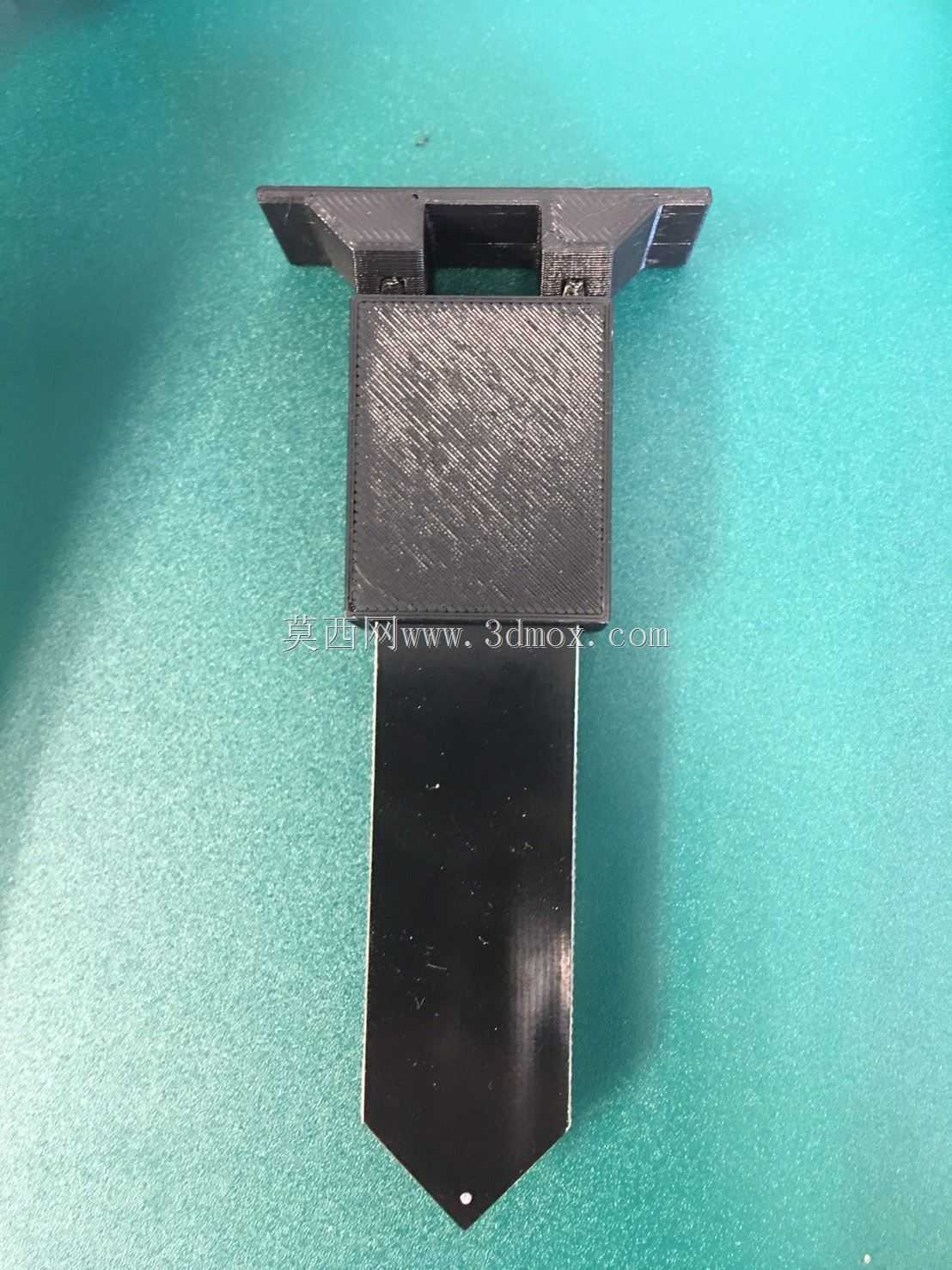

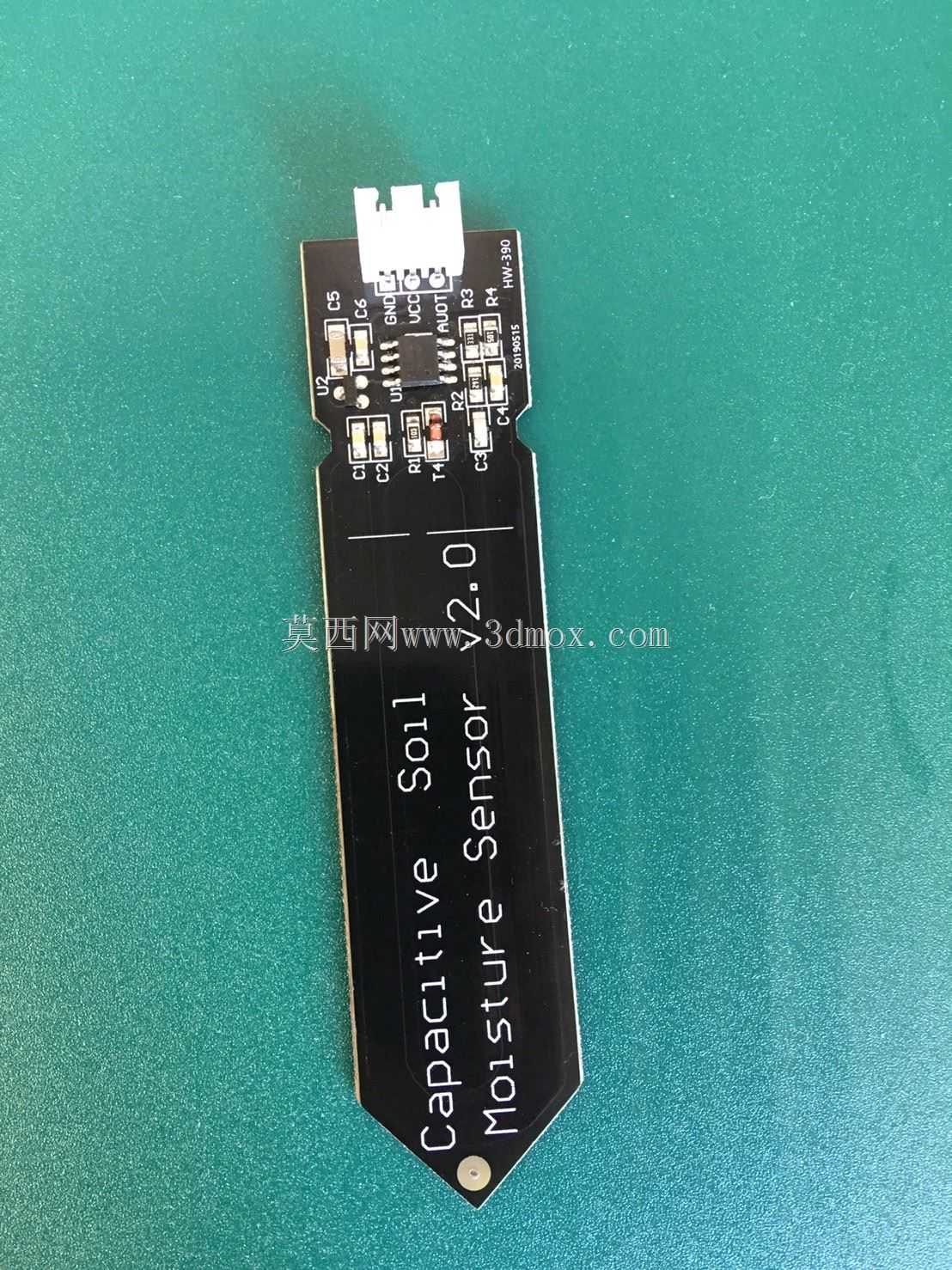

　　这套结构件是为电容式土壤湿度检测单元配套的防护承载壳体，拆分后分为上下扣合的两个主体部件，主要服务于农业墒情监测、大棚种植管控、户外土壤参数采集站点这类实际作业场景。在田间布设的监测节点里，裸露的传感电路板长期接触土壤潮气、灌溉水携带的腐殖质，还有田间作业时的外力剐蹭，很容易出现引脚锈蚀、元件移位的问题，这套壳体的核心作用就是给内部的电容感应极板、信号处理电路板提供封闭的安装空间，同时预留出感应面的贴合位置，避免非检测区域的介质干扰电容采样精度。

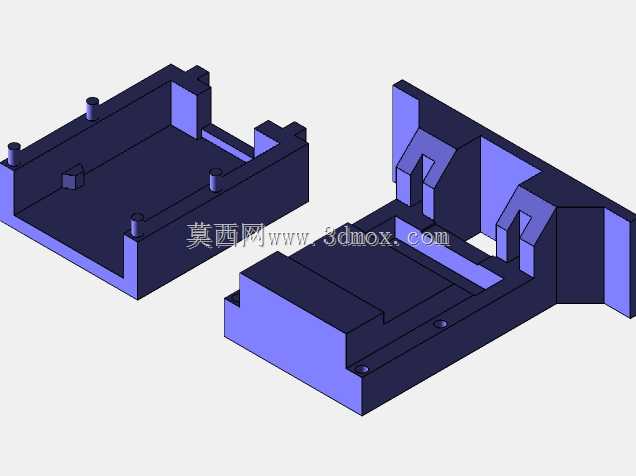

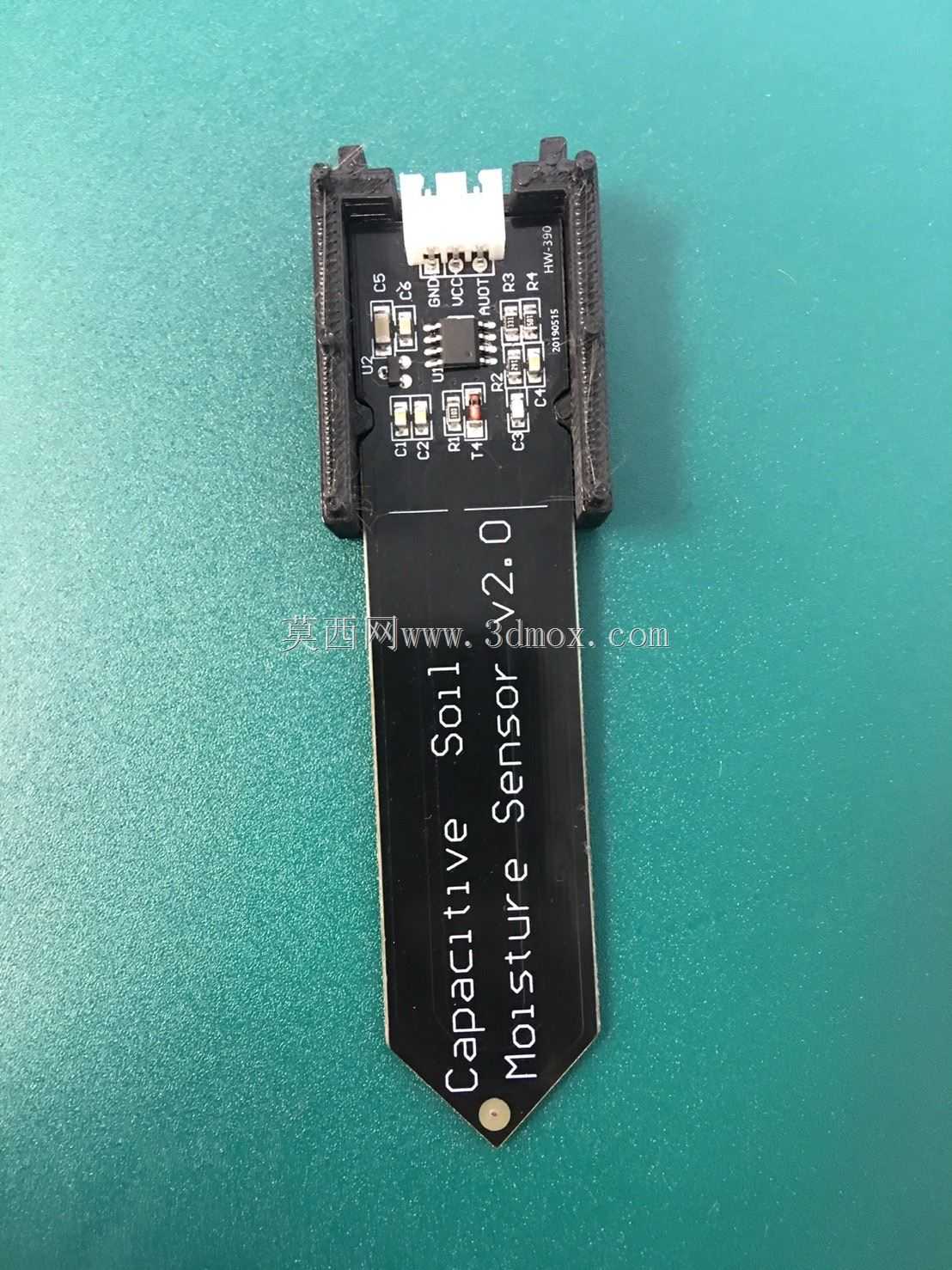

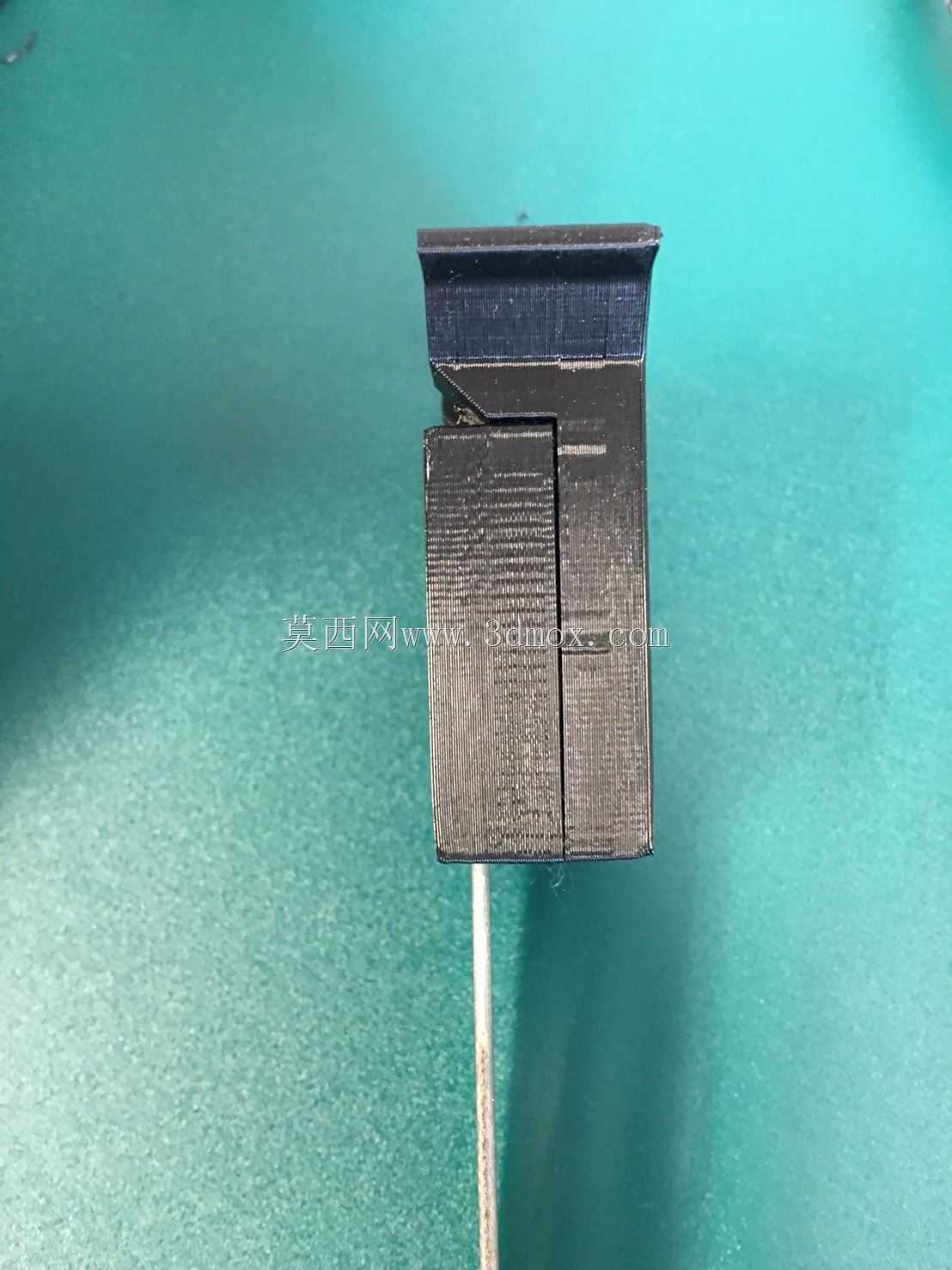

　　从结构设计逻辑来看，壳体采用了对称式的卡扣加定位柱组合固定方式，下壳体内侧设置了多组高度一致的支撑凸台，凸台顶面预留了螺丝过孔对应的沉台位置，电路板放置时可以直接卡在凸台围成的限位区域内，不需要额外增加定位治具就能完成装配，凸台的高度经过测算，刚好让电路板上的电容感应片贴合壳体底部的薄壁区域，这部分薄壁的厚度控制在1.2mm，既保证壳体的结构强度，不会在压入土壤时出现变形开裂，又不会过厚导致电容信号的衰减超出采样电路的识别阈值。上壳体的内侧对应下壳体的卡扣位置做了让位槽，扣合时卡扣滑入让位槽后形成自锁，不需要额外打胶就能实现IP65级别的接缝密封，壳体侧壁还预留了出线槽，信号输出线从槽位引出后可以配合防水格兰头固定，避免雨水顺着线缆流入壳体内部。

　　考虑到实际安装时的工况，壳体的外形做了切角导向设计，下端的边缘做了15度的斜角过渡，在将传感器压入土壤层时，斜角可以破开板结的土块，减少安装时的阻力，同时避免土壤颗粒卡在上下壳的接缝处。壳体两侧设置了带安装孔的固定耳，当需要长期固定在监测点位时，可以通过不锈钢销钉穿过固定耳的孔位插入深层土壤，避免田间灌溉或者动物触碰导致传感器移位，影响采样位置的准确性。安装边界方面，壳体整体的宽度控制在32mm，长度为58mm，扣合后的总高度为22mm，这个尺寸刚好适配市面上主流的电容式土壤湿度检测模块的电路板尺寸，不需要对现有成熟的检测电路做改版就能直接装入，内部的容纳空间除了放置电路板之外，还预留了3mm的间隙，可以填充防潮硅胶，进一步提升高湿环境下的电路防护能力。

　　在结构细节处理上，壳体内壁所有的加强筋都做了圆角过渡，没有尖锐的直角，避免装配时刮伤电路板上的阻焊层造成短路，卡扣的厚度设计为1.8mm，采用韧性较好的工程塑料材质时，反复拆装10次以上也不会出现断裂，壳体外表面做了细微的磨砂纹理处理，既可以减少户外使用时紫外线照射导致的壳体老化速度，也能避免安装时手滑导致的掉落损坏。针对不同的安装场景，这套壳体既可以直接压入浅层土壤做临时监测，也可以配合固定支架安装在地表以上，只将感应端伸入土层，适配不同深度的土壤湿度采样需求，比如大棚种植时需要检测10cm深度的耕作层湿度，就可以调整壳体压入的深度，固定耳的位置刚好可以作为深度参照，当固定耳与地表齐平时，内部感应片的位置正好处于10cm深度的土层位置，不需要额外测量就能快速完成布设。
