带轴离心式叶轮压缩机转子结构

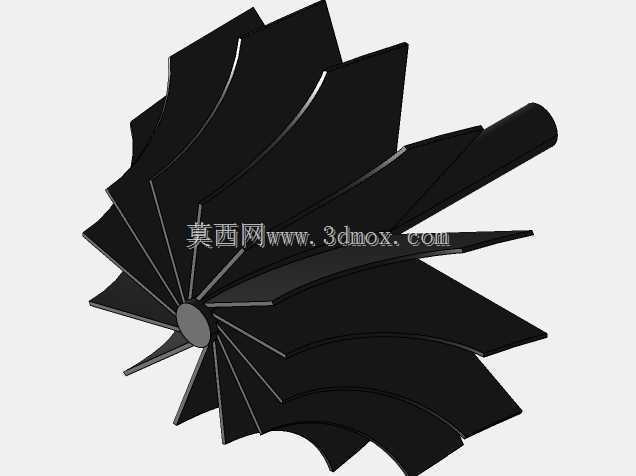

　　该结构围绕离心式压缩或涡轮类转子的核心工作部件展开，叶轮部分采用径向放射状布置的多叶片构型，叶片沿轮毂周向均匀排布，相邻叶片之间形成连续收敛的流道，气流或工质从叶轮中心区域进入后，随叶片高速旋转获得离心力，沿径向向外缘流动过程中完成动能与压力能的转换，这一构型广泛适配中小型空气压缩机组、微型燃气涡轮、车用涡轮增压器以及工业通风增压类设备的核心转子单元。

　　从实际装机场景来看，这类带轴叶轮转子常布置在压缩机组的中段腔体内部，前端对接进气导流罩，出口侧连通扩压室与蜗壳流道，转轴两端由轴承组件支撑，输入端可直连高速电机或通过增速齿轮组对接动力源。设计阶段首先要锁定叶轮的外径边界，该尺寸直接决定转子在机壳内部的径向安装间隙，通常叶轮外缘与机壳内壁之间需要保留均匀的微小密封间隙，既避免高速旋转时发生刮擦，又能减少工质从高压侧向低压侧的回流泄漏。轴向尺寸方面，轮毂中心的轴孔长度、轴伸端的配合段长度需要和轴承位、密封位、联轴器安装位的轴向排布完全匹配，转轴的轴肩定位尺寸要保证叶轮装配后轴向锁紧可靠，运行过程中不会出现轴向窜动。

　　叶片的型线设计没有采用简单直板结构，每片叶片从轮毂根部向外缘延伸过程中带有适度的空间扭角，根部厚度大于叶顶厚度，这种变厚度设计一方面可以降低叶片根部的应力集中，高速旋转时叶片自身承受巨大的离心拉应力，根部截面面积更大可以有效分散载荷，避免长期运行出现疲劳断裂；另一方面扭转型线可以引导工质沿流道平滑转向，减少气流在叶片表面的分离与涡流损失，提升整级的压缩效率。叶片数量经过周向排布校验，相邻叶片之间的流道宽度从入口到出口逐步变化，既保证足够的通流面积，又控制工质在流道内的流速梯度，避免流速突变引发的振动与噪声。

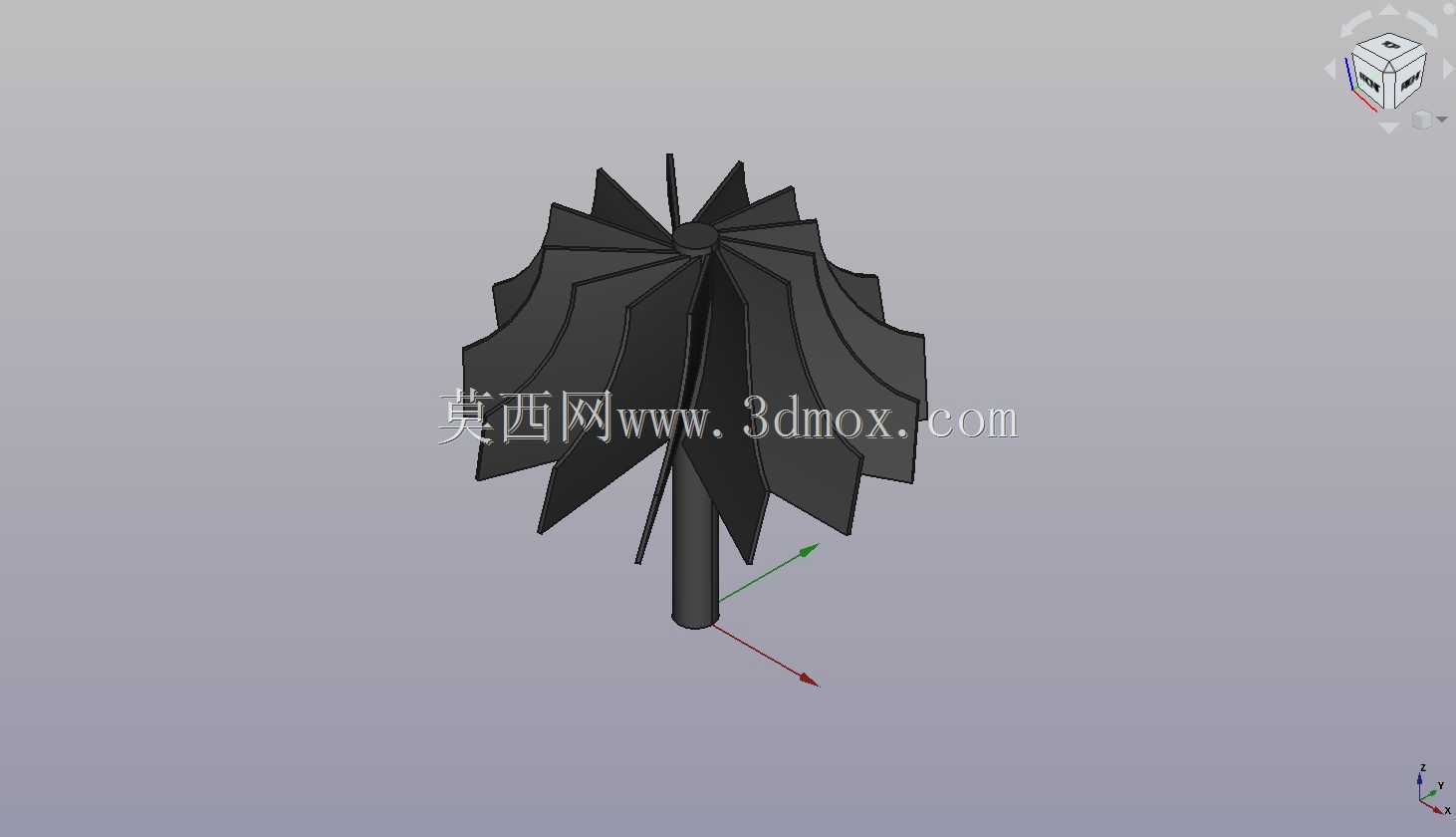

　　建模过程中，首先完成中心轮毂与转轴的同轴实体构建，轴孔与转轴之间采用过渡配合的尺寸公差设计，轴端预留键槽或锁紧螺纹的安装结构，保证扭矩可以可靠传递到叶轮。单张叶片的曲面通过多截面草图放样生成，根部与轮毂外圆做完全融合的圆角过渡，消除几何上的尖锐交线，从源头上避免应力集中点。完成单片叶片建模后通过圆周阵列生成全部叶片，阵列过程中校验每片叶片的周向角度偏差，保证所有流道的几何一致性，不平衡量控制在动平衡允许的范围内。叶轮的前后端面均做平整处理，后端面可贴合轴肩定位，前端面预留锁紧螺母的压紧接触面，部分工况下还可在叶轮外缘加工密封齿，和机壳上的密封件配合形成级间密封。

　　安装边界校核时，需要同步考虑转子的动力学特性，叶轮的质量分布、转轴的跨距、轴承的支撑刚度共同决定转子的临界转速，设计时要让工作转速区间避开临界转速点，防止运行中出现共振。整机装配时，叶轮装入机壳后要盘动转子检查径向间隙，保证整周间隙均匀无碰擦，转轴的同轴度公差需要控制在设计要求范围内，避免高速运行时出现偏摆。这类转子结构除了压缩工况，反向运转时也可作为涡轮膨胀机的做功部件，高压工质冲击叶片带动转轴旋转输出动力，在余热回收、小型透平发电场景中同样适用，结构的通用性覆盖了流体机械中旋转做功类部件的多数设计需求。
