梅赛德斯三叉星徽立体车标造型

　　三叉星徽作为整车前脸识别系统的核心视觉件，在实车装配中承担品牌传达与外观装饰双重作用，常见布置位置包括前进气格栅中央、引擎盖立标基座、尾门行李厢盖表面以及轮毂中心盖，部分展车、4S店门头标识与售后维修工位的品牌展示牌也会采用同比例放大的立体星徽结构。这类标识件虽然不参与车辆动力传递与承载受力，但其外观曲面质量、轮廓对称度、金属质感表现直接影响整车前脸精致度评价，在造型评审阶段属于A面外观重点检查项。

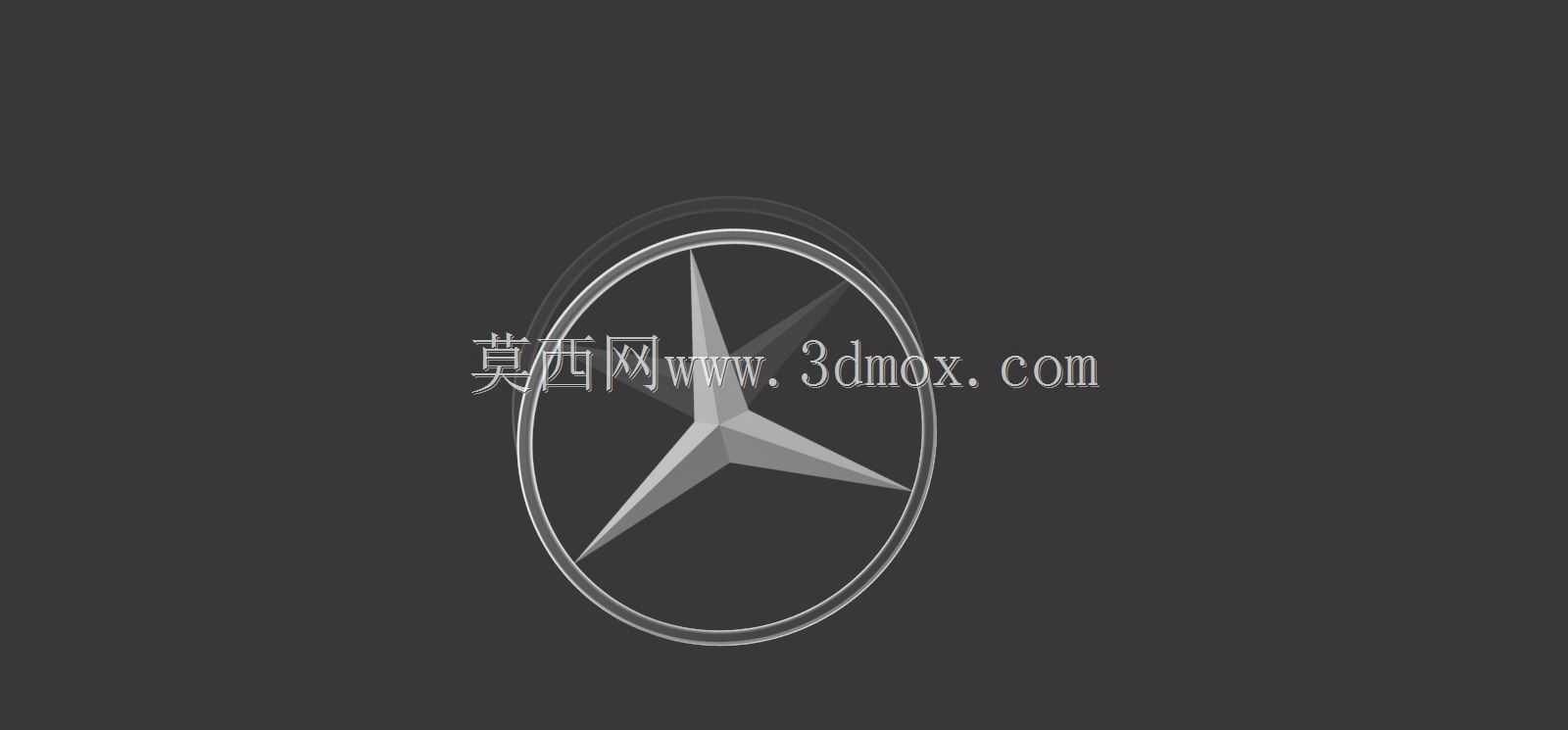

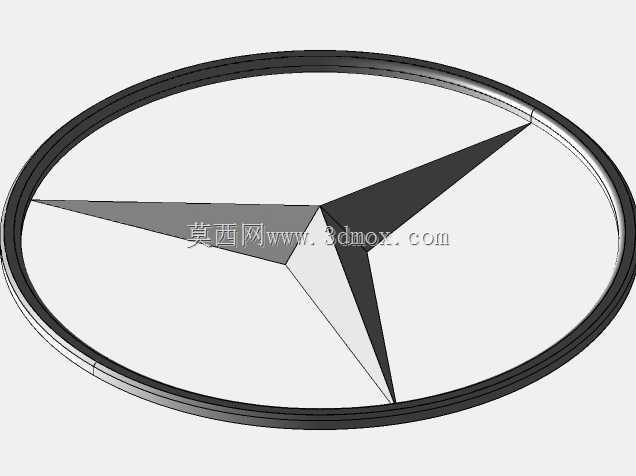

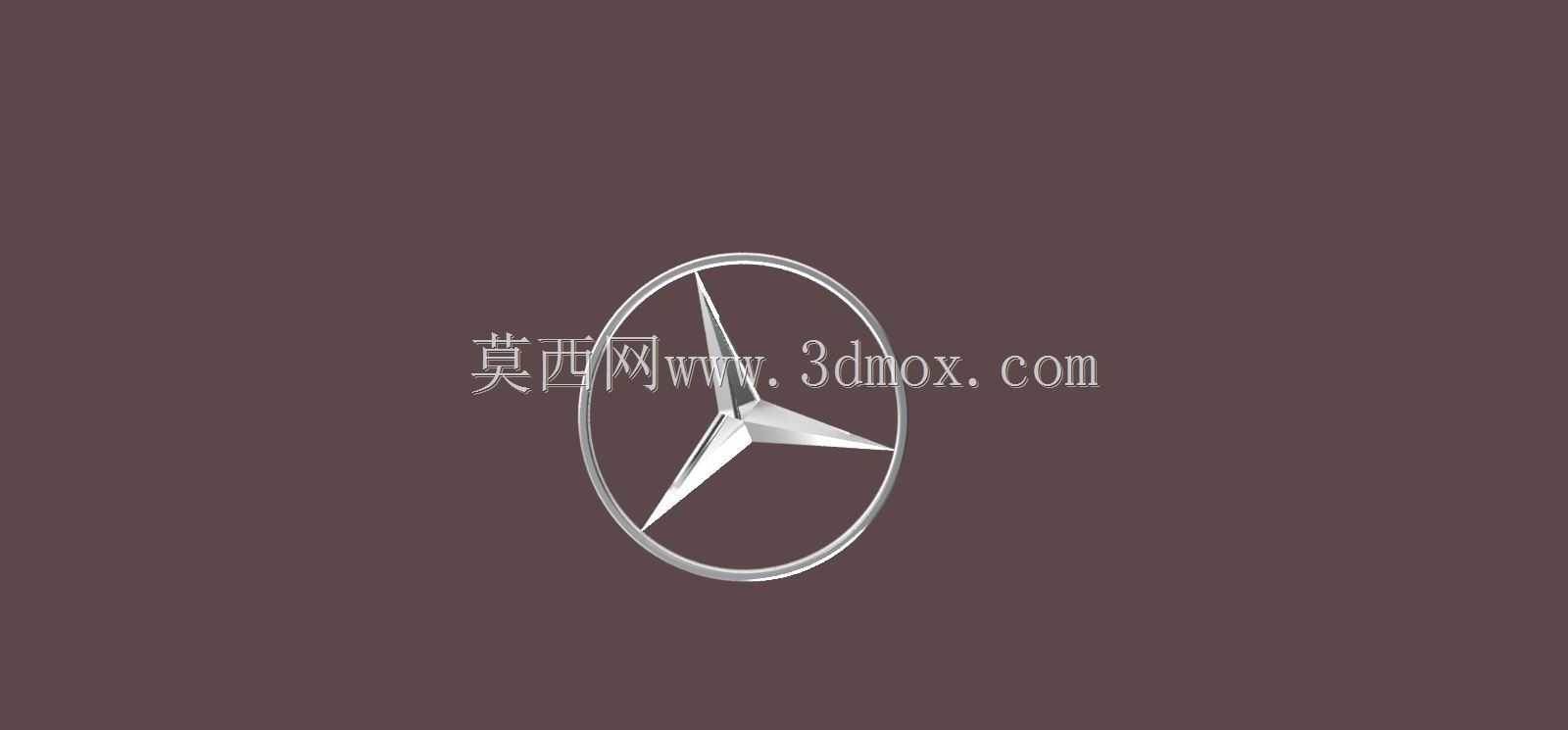

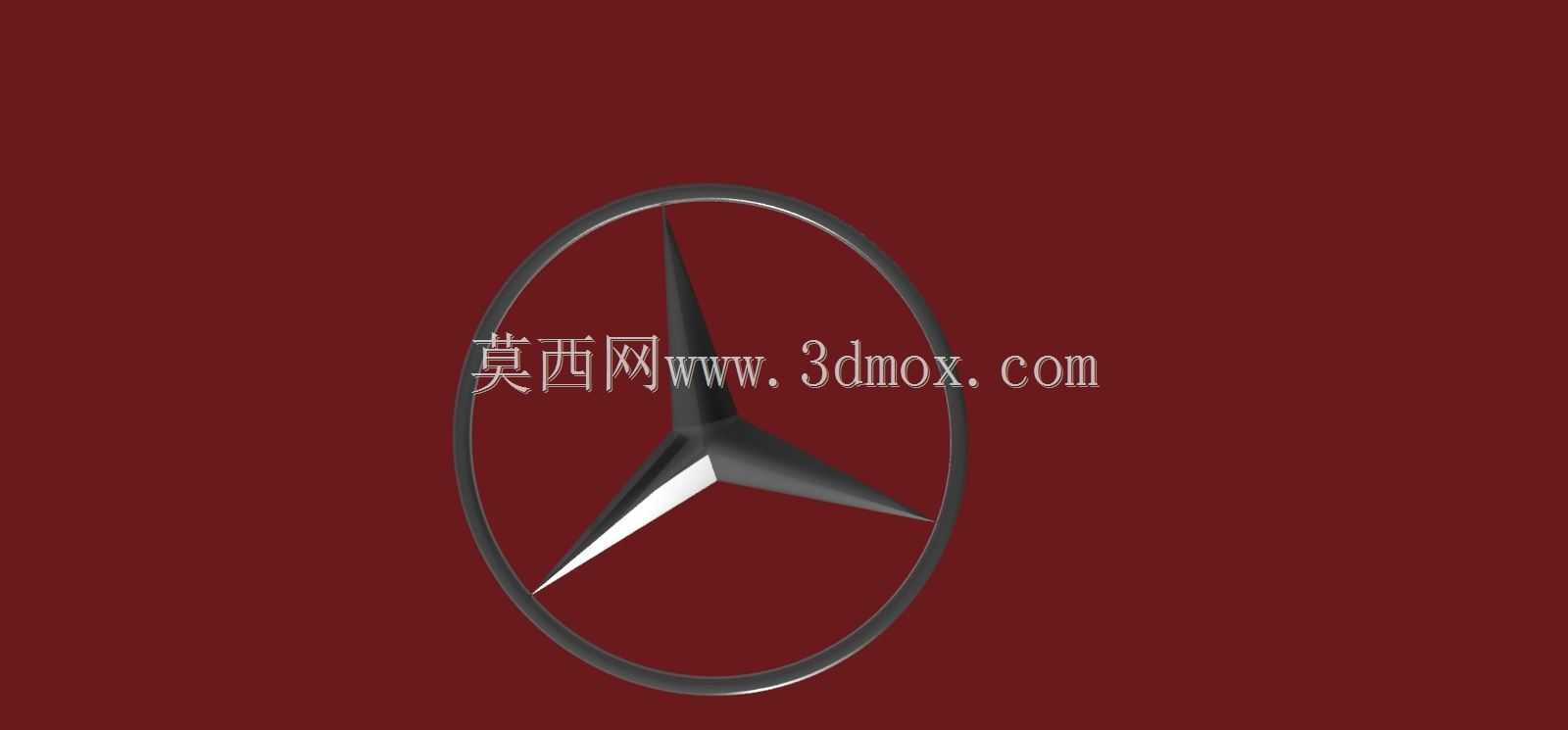

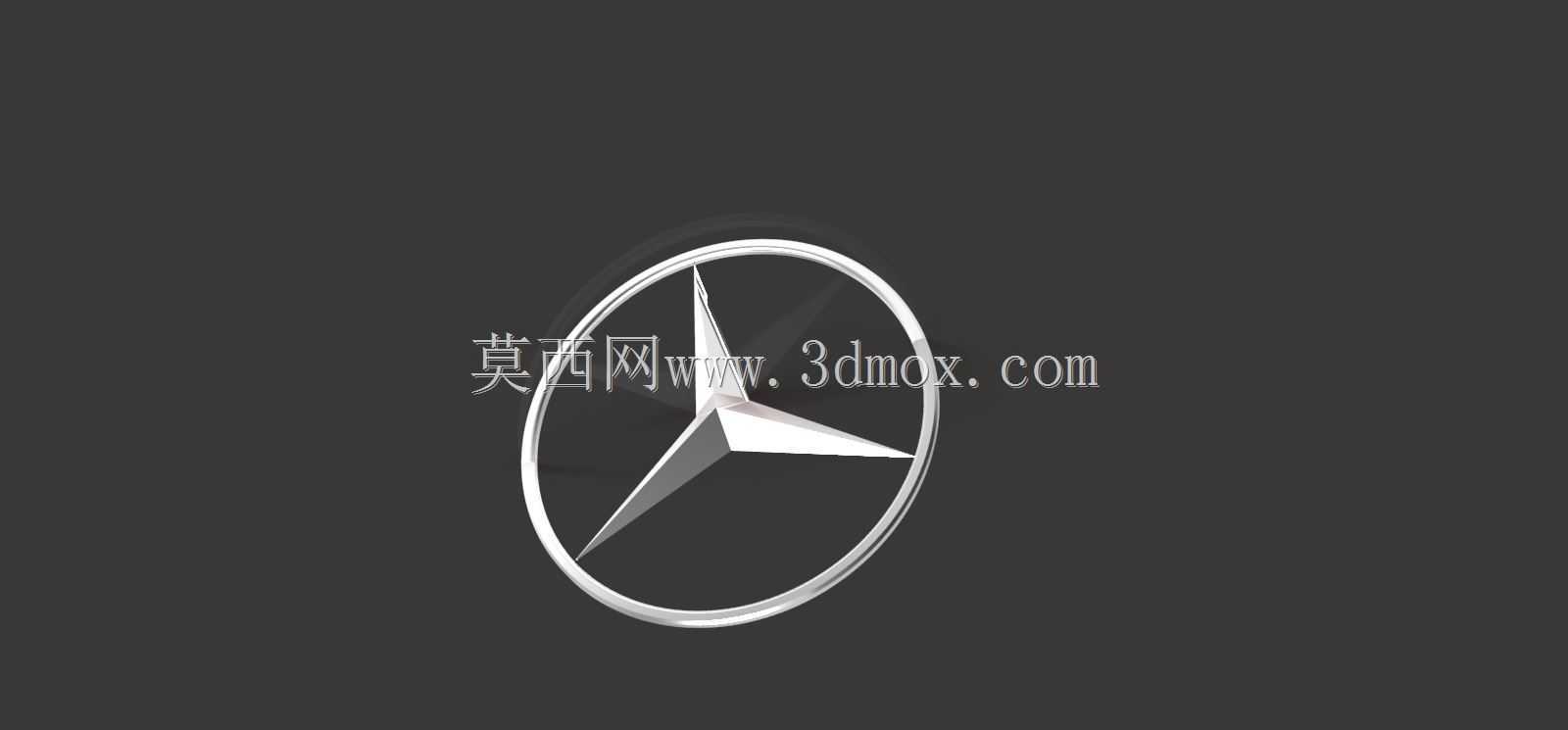

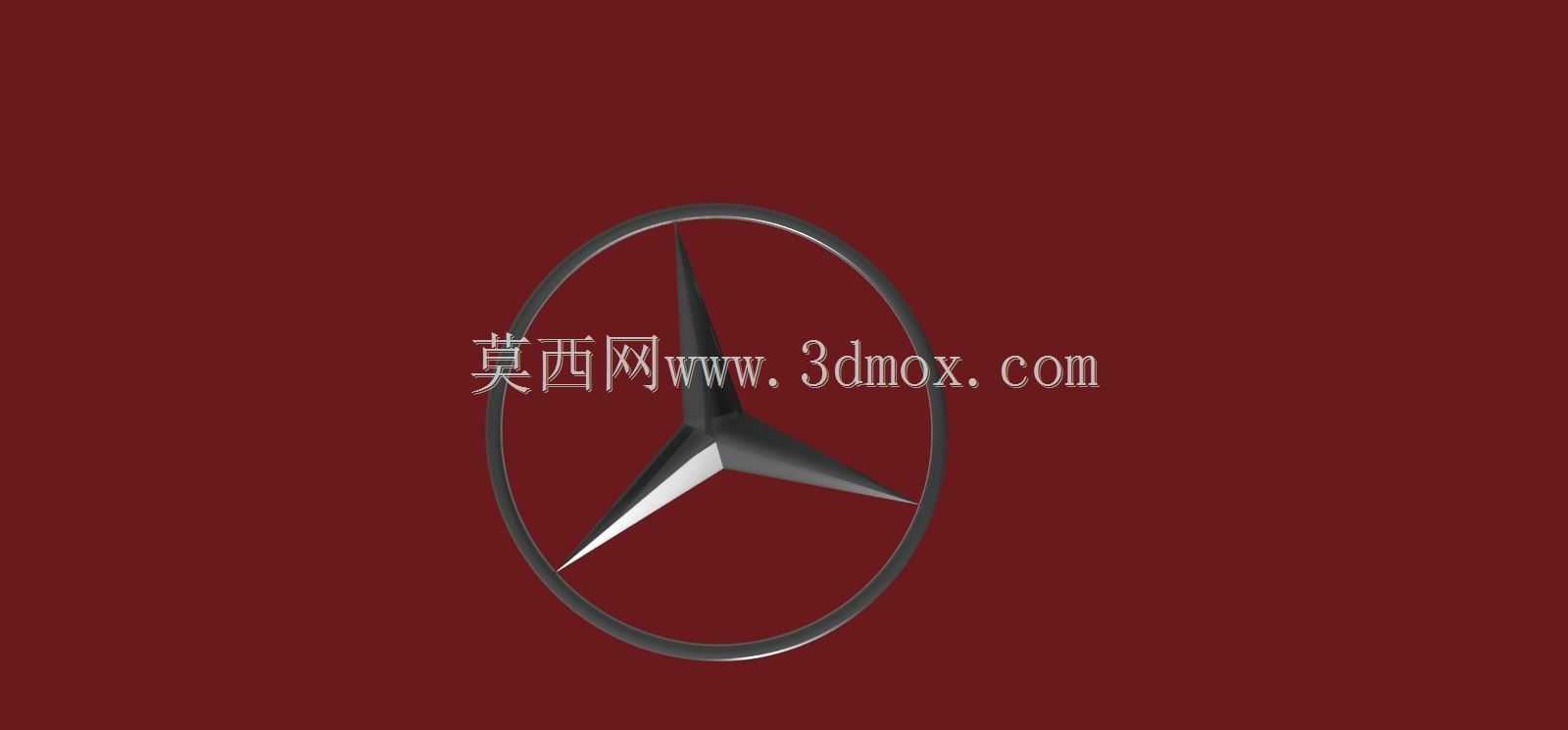

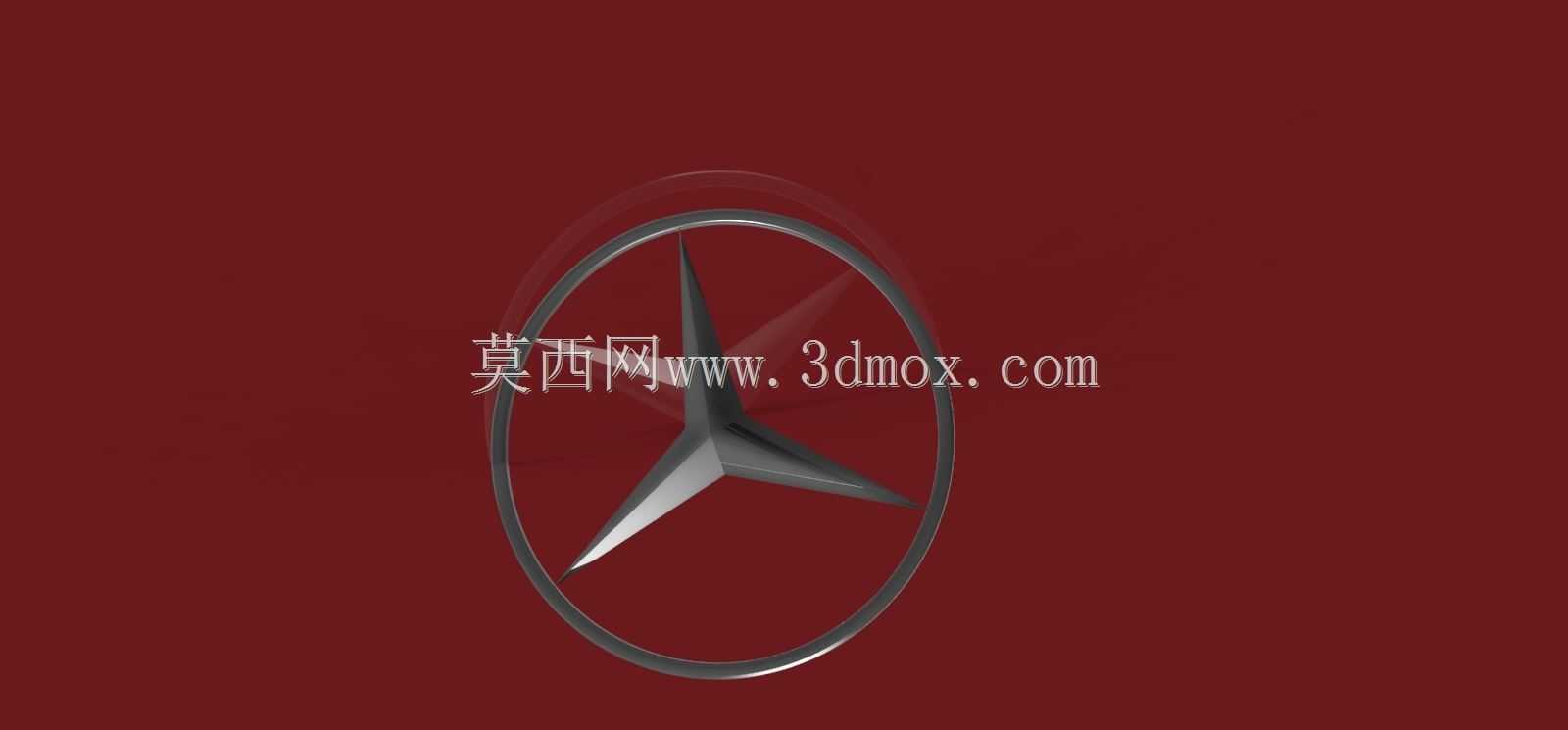

　　从结构组成看，该立体徽标由外围封闭圆环与内部三根呈120度周向均布的星芒臂构成。圆环采用等截面圆弧形金属环体，环体截面沿整周保持一致，既保证外轮廓连续顺滑，也为内部星芒提供连接边界。三根星臂从中心交汇点向外辐射，末端分别搭接在圆环内壁，形成稳定的三角支撑关系；星臂本体并非简单平板拉伸，而是沿长度方向带有渐变收窄的棱面，表面由多组光滑过渡曲面组成，中心交汇位置做饱满隆起处理，光线照射时可在棱面上形成连续高光带，模拟镀铬金属件的抛光反射效果。

　　建模过程中优先处理中心交汇区域的曲面连续性。三根星臂在中心处汇交，若直接采用实体拼合会在交线位置产生褶皱与尖边，因此先以中心球面隆起为基础曲面，分别构建三根星臂的主控制面，再通过相切约束将星臂根部与中心球面进行G2连续过渡，保证反射斑马线在交汇区域不发生突变。星臂两侧棱线沿辐射方向由中心向末端逐渐收窄，宽度变化曲线参考真实镀铬车标的冲压拔模规律，避免出现局部曲面凹陷。外围圆环与星臂末端的搭接位置采用小圆角过渡，圆角半径沿环体内壁均匀设置，既消除装配视觉上的生硬接缝，也对应实际注塑电镀件的圆角工艺要求。

　　安装边界方面，车标背面通常预留平整贴合面，用于粘贴双面胶或卡接塑料底座。圆环背面与星臂背面需控制在同一基准平面附近，突出高度根据安装位置区分：格栅内嵌式车标整体厚度较薄，背面贴合格栅安装座，正面星徽高出格栅表面数毫米即可；引擎盖立标则需在圆环下方延伸出圆柱形插接杆，杆径与引擎盖安装孔配合，根部增加加强凸台防止行车振动松动。尾门车标多采用扁平结构，背面设置定位柱与卡扣，与车身钣金预留孔位对应，装配后外轮廓圆环与尾门型面保持均匀间隙。

　　实际工程应用中，该类徽标数据常用于整车外观CAS面校核、改装车标定制、车展展台标识加工以及车标注塑模具开模参考。结构设计师在整车前脸布置时，需要将星徽中心与格栅中心线、整车Y0基准面对齐，三根星臂的周向角度必须严格保证其中一根星臂垂直向上，另外两根分别指向左下与右下，角度偏差会在整车下线外观检测中被直接识别。建模完成后可通过截面分析检查圆环圆度、星臂对称性，利用曲率云图确认曲面无异常高曲率区域，为后续渲染、3D打印样件制作或电镀件加工提供可靠的几何基础。
