多孔式HTD同步带轮传动构件

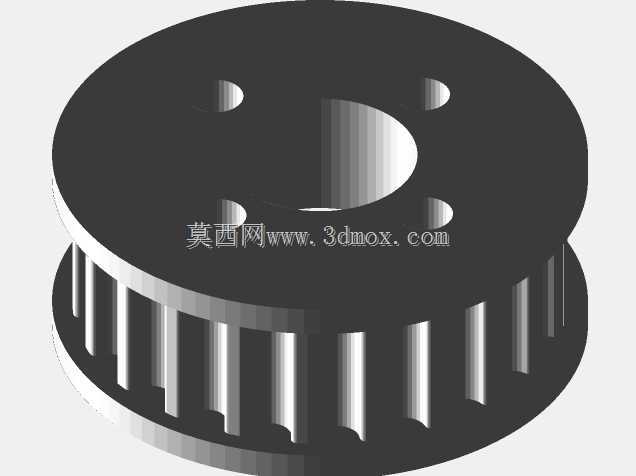

　　该构件为HTD齿形同步传动轮，整体采用圆盘式轮体结构，轮缘内侧加工连续圆弧齿形，可与对应节距的HTD同步带完成啮合传动，依靠齿面嵌合传递扭矩，区别于普通平带摩擦传动，能够在高速启停、频繁正反转工况下保持稳定传动比，避免打滑丢步问题，在自动化输送线、数控进给机构、包装设备牵引轴、3D打印运动轴、小型机器人关节传动以及非标专机动力传输场景中广泛使用。

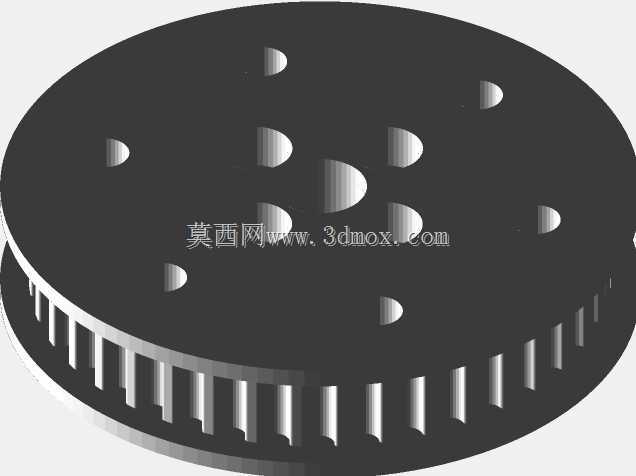

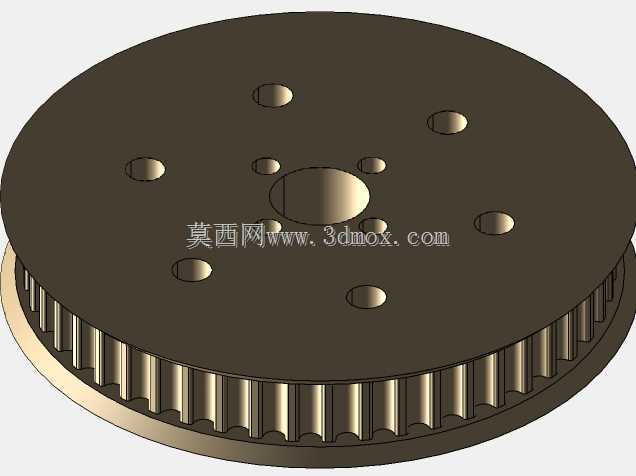

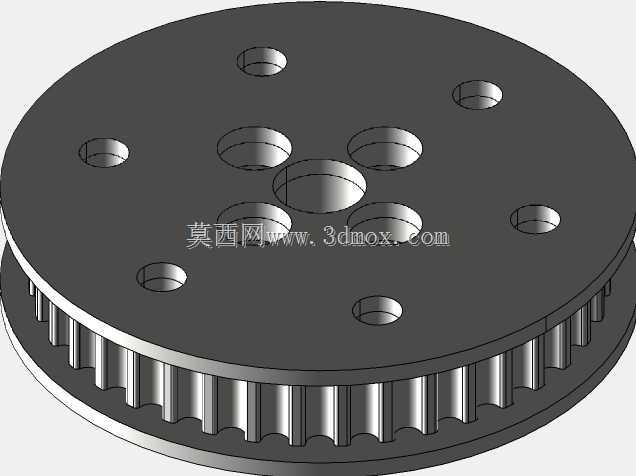

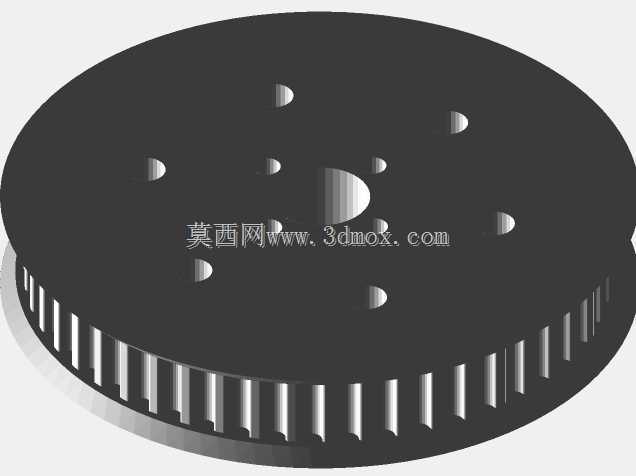

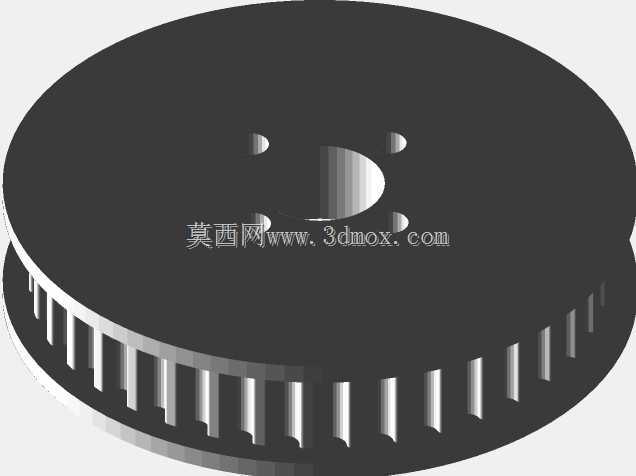

　　从实际装配边界来看，轮盘端面分布多组贯通安装孔，中心区域设置主安装轴孔，周边环绕不同分度圆的螺栓过孔，既可以通过中心孔与传动轴实现周向定位、扭矩传递，也能够借助端面多孔位完成与配套法兰、轮毂、支架的锁附固定，多孔布局为不同安装跨距的设备提供了适配余量，设计人员在选型改型时，可根据实际轴径、螺栓分布圆、设备内腔空间调整孔位规格，无需重新重构轮齿主体结构。轮盘外缘设置挡边凸缘，装配同步带后可约束皮带轴向窜动，防止设备运行过程中皮带跑偏脱齿，尤其在长中心距传动、竖直布置传动轴系场景下，挡边结构能显著降低皮带脱落风险。

　　设计层面优先保证齿形啮合精度，HTD齿型采用圆弧齿廓，相比梯形齿同步带，齿根应力集中更小，承载能力更强，运转时啮入啮出冲击更低，噪音控制表现更优。建模过程中先按照选定带轮节距、齿数计算节圆直径，再沿轮体内侧阵列生成完整齿形，齿面预留合理啮合间隙，避免皮带齿与轮齿发生卡滞；轮盘主体做等厚轻量化设计，端面上的多孔结构并非仅用于安装，同时可减少轮体整体转动惯量，对于伺服驱动的高速传动轴系而言，更低的转动惯量能够提升轴系响应速度，降低伺服电机加减速阶段的负载冲击。

　　工程应用中这类带轮通常成对布置，一端连接驱动电机输出轴，另一端连接从动执行轴，中间包覆闭环同步带，通过调整两轴中心距张紧皮带，也可配套张紧轮压合皮带松边，补偿皮带长期运行产生的蠕变伸长。轮盘厚度方向尺寸与适配同步带宽度直接对应，选型时需保证轮体啮合宽度略大于皮带宽度，避免皮带边缘与轮体挡边发生持续摩擦。端面各安装孔的位置度需要在加工中重点管控，若孔位分度偏差过大，锁附后会导致轮体端面跳动超差，运转时皮带周期性张紧力波动，进而引发振动、噪音加剧，甚至造成齿面局部异常磨损。

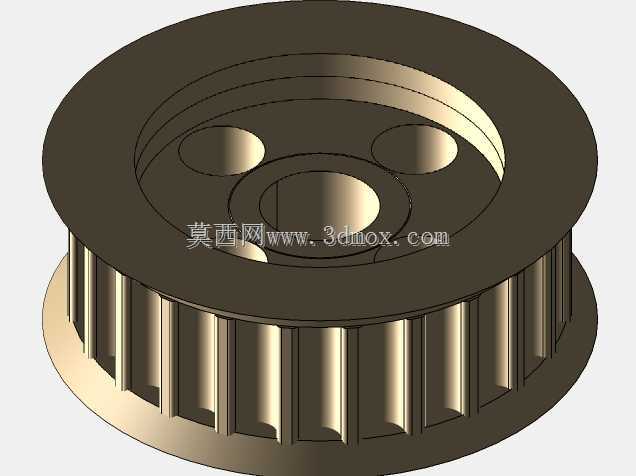

　　结构细节上，轮体齿部与外侧圆盘挡边为一体化结构，整体刚性充足，传递额定扭矩时不会出现轮齿变形、挡边外翻问题。中心轴孔可根据需求加工键槽、紧定螺钉孔，适配键连接、顶丝锁紧等不同轴系固定方式；端面多余孔位也可作为减重孔使用，在保证轮盘结构强度、避免孔间壁厚过薄的前提下，合理排布孔位能够在不增加工艺成本的同时降低零件重量。在非标设备开发阶段，该类带轮的三维模型可直接导入装配体，校验同步带走带路径、外围钣金护罩安装间隙、轴系支撑座的配合位置，提前排查皮带与周边管线、机架构件的运动干涉，减少后期样机装配阶段的整改工作量。

　　长期运行工况下，该类同步带轮无需额外润滑，啮合面无相对滑动，传动效率维持在较高水平，维护成本远低于齿轮啮合、链传动结构，针对洁净车间、食品包装、电子装配等对油污敏感的生产场景，这种带传动形式无需润滑油即可稳定工作，不会产生油污污染产品的风险。建模时完整还原齿形轮廓、端面孔位、挡边高度与轮体厚度，可直接用于工程出图、运动仿真以及3D打印样件验证，帮助设计人员快速完成传动方案的匹配校核。
