GT2不对称同步带轮传动组件

　　这套GT2不对称同步带轮组面向轻载精密传动场景，常见于桌面级自动化设备、小型输送机构、3D打印运动轴、实验平台以及需要短距离同步传递旋转运动的装置中。带轮采用齿形啮合方式工作，与平带摩擦传动相比，GT2圆弧齿形在高速往复和频繁启停条件下具有更稳定的节距保持能力，能够减少打滑、背隙累积和定位偏差。

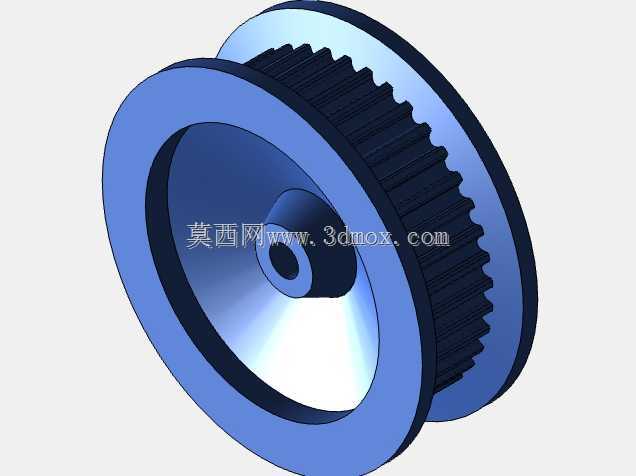

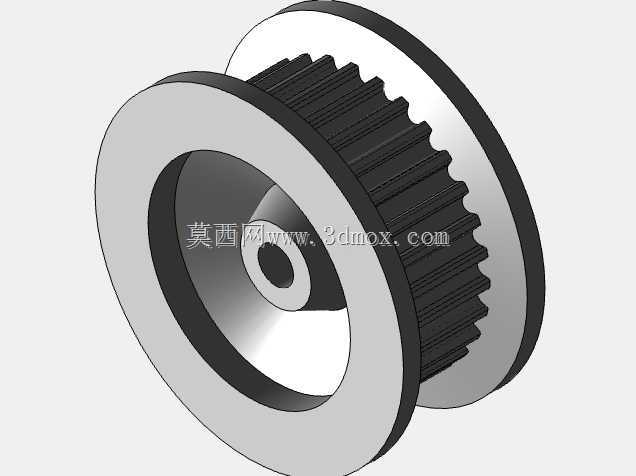

　　结构上，轮体一侧设置较高挡边，另一侧根据布局需要形成不对称约束，适合皮带安装空间受限、张紧方向偏置或轴端靠近立板的场合。锥形侧向过渡并非单纯造型处理，而是为皮带套入、对中和运行偏移提供引导；当带轮靠近机架板件布置时，锥面可降低皮带边缘与轮体侧壁剐蹭的概率，也便于在装配阶段快速判断皮带是否落齿。

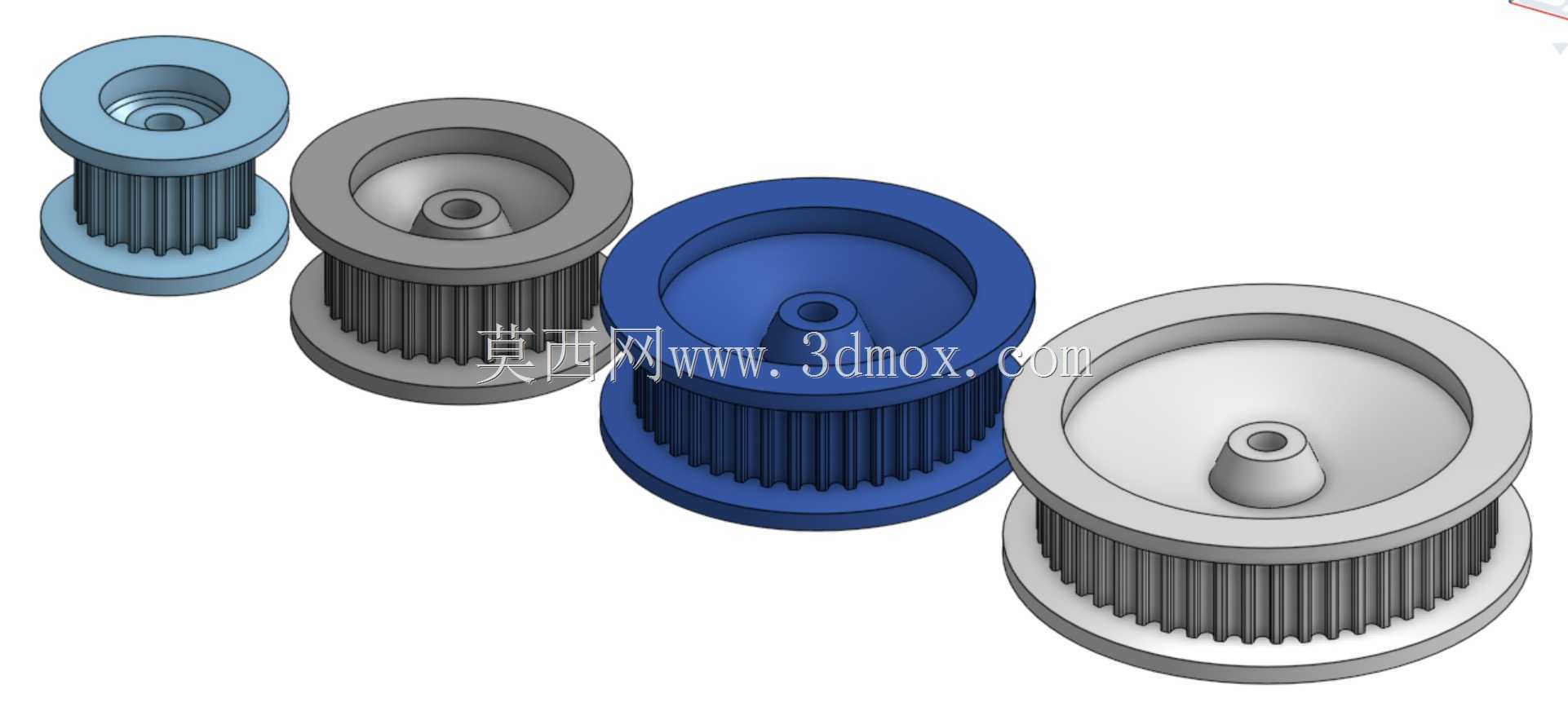

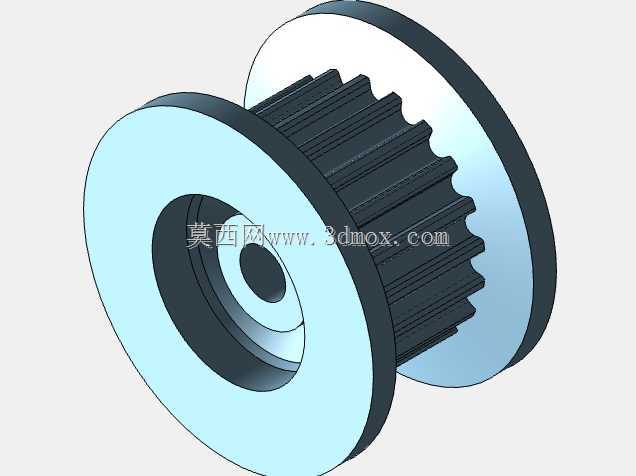

　　本组带轮覆盖20T、30T、40T、50T等不同齿数规格，设计者可根据减速比、空间包络和目标线速度进行组合。小齿数带轮适合紧凑轴端，但需关注啮合齿数与包角；大齿数带轮在相同转速下可获得更大的节圆线速度，同时单齿承载相对降低，适合从动轴或需要较大传动比的位置。GT2节距为2mm，配合10mm宽度皮带，轮齿、齿槽和挡边高度均围绕该规格建立，选型时不应与6mm、9mm带宽或其他节距带轮混用。

　　安装边界方面，带轮中心孔与694zz轴承适配，轴承承担径向支撑并保持轮体相对板件稳定旋转。轴、轴承、轮体和支撑板之间需要形成清晰的配合关系：轴承外圈落入安装孔或支座，内圈与轴颈配合，带轮通过台阶、紧定或夹持结构获得轴向定位。若用于双向运动机构，还应校核轴端固定方式，避免带轮在正反转切换时产生轴向窜动。

　　从三维建模角度看，轮齿部分应保证齿距沿圆周均匀分布，齿槽根部圆角需连续，避免应力集中；挡边外径应高于皮带工作表面，形成可靠的侧向限位；轮毂区域要兼顾螺栓、紧定螺钉或轴套安装空间。锥面与圆柱面、齿圈与挡边之间的过渡应保留合理壁厚，防止打印或加工后局部薄弱。对于工程应用，还需结合中心距、张紧轮位置、皮带啮合齿数和轴承受力进行布置，使传动组件在紧凑空间内实现平稳、低噪声、可维护的同步运动。
