FTC竞赛用双排滚子全向轮结构设计

　　做机器人移动底盘选型的时候，全向轮永远是绕不开的选项，尤其是做竞赛类小型移动平台，这种带双排交错滚子的全向轮，比普通单排轮的接地连续性好太多，不会出现单排轮过接缝时的卡顿感。先从实际落地的场景说，这类轮组最核心的应用就是FTC这类青少年机器人竞赛的移动底盘，另外小型AGV转运平台、教育类机器人演示样机、动画仿真里的移动载体也会大量用到，毕竟全向移动的特性可以让底盘在狭小空间内完成横移、原地自旋、斜向走位，不需要传统差速底盘的转弯半径，在场地受限的竞赛环境里优势特别明显。

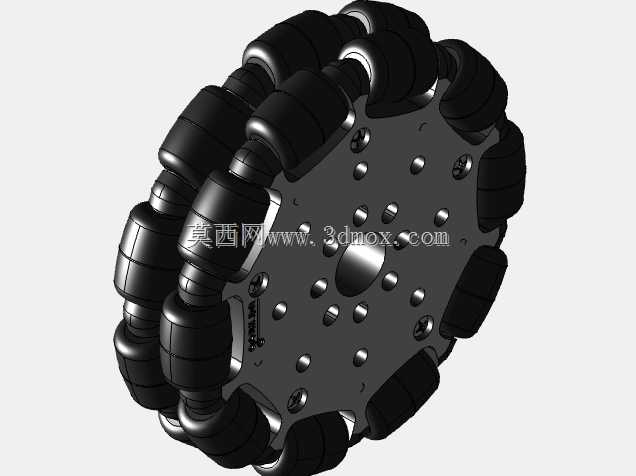

　　说回结构本身，这个轮体采用的是双排交错排布的小滚子设计，每一圈滚子沿着主轮的圆周方向等分布置，相邻两排的滚子轴向互相错开，保证任意时刻轮体和接触面至少有两个以上的滚子接触，避免单排全向轮容易出现的“过坎掉速”“接触死点”问题。主轮的轮毂采用中心对称的盘式结构，中心位置预留了标准的轴连接孔，孔周均匀分布的螺纹孔是用来和轮毂法兰、联轴器做锁紧固定的，不管是直接装在伺服电机输出轴上，还是通过同步轮、传动轴做间接传动，都能找到对应的安装位，不用额外做转接件的二次设计。轮毂盘面上的多组沉头孔，一方面是用来固定两侧的滚子安装支架，另一方面也做了轻量化的镂空处理，在保证轮体整体结构强度的前提下，尽可能降低转动惯量，让底盘加减速的时候响应更快，不会因为轮体自重太大导致电机过载。

　　设计这类轮组的时候，首先要卡的就是安装边界尺寸：主轮的外径决定了底盘的最小离地间隙，也直接影响电机的扭矩选型——外径越大，相同负载下需要的电机输出扭矩就越小，但同时轮体的转动惯量也会上升，所以做竞赛底盘的时候一般会把轮径控制在合适的区间，兼顾通过性和响应速度。滚子的外形是带弧度的鼓型，不是直圆柱，这样滚子在随主轮公转、同时自身自转的时候，和地面的接触始终是面接触，不会出现线接触导致的压强大、容易磨损地面或者滚子包胶的问题。滚子的安装轴是垂直于主轮的切线方向布置的，这样才能保证轮体在沿着主轮转动方向前进的时候，滚子自身不会产生额外的阻力，而在垂直于前进方向上，滚子可以自由转动，实现横向的无阻力滑移，这也是全向轮能实现任意方向移动的核心原理。

　　实际做结构校核的时候，要特别注意滚子的安装间隙：如果滚子和支架之间的间隙太小，转动的时候容易卡滞，尤其是场地里有灰尘、纤维碎屑的时候，很容易把滚子堵转；如果间隙太大，高速转动的时候滚子会产生窜动，导致底盘行走的时候出现抖动，定位精度下降。另外轮毂的安装端面一定要做平面度要求，和电机轴或者传动轴装配的时候，要保证轮体的端面跳动在允许范围内，不然底盘走直线的时候会出现跑偏，自旋的时候也会产生不必要的震动。还有滚子的材质选择，一般外层会包一层高摩擦系数的聚氨酯或者橡胶，既能保证和场地地面的摩擦力足够，不会出现起步打滑，也能缓冲行走时的震动，降低运行噪音；内部的滚子轴承要选低阻力的深沟球轴承，保证横向滑移的时候足够顺滑，不会因为滚子阻力大导致全向移动的动作卡滞。

　　很多新手做全向轮底盘设计的时候，容易忽略轮组的布局高度，其实主轮的厚度方向尺寸直接决定了底盘底层的安装空间，这个双排结构的全向轮，两排滚子的总厚度控制得比较紧凑，不会占用太多底盘的Z向空间，给上层的执行机构、电池、控制板留出更多安装余量。另外轮体上所有的安装孔位都是按等角度均分的，不管是做3轮还是4轮的全向底盘布局，都能很方便地调整轮体的安装角度，匹配麦卡纳姆轮或者全向轮的不同布局要求，不用重新加工轮毂。还有一点很重要，这类轮组做动画仿真的时候，因为滚子的转动副定义清晰，模型的装配约束完整，导入仿真软件之后不需要做太多的修复就能直接做运动学仿真，能直观演示全向移动的动作逻辑，这也是很多做机器人教学演示、动画制作的工程师会选这类模型做参考的原因——不用从零开始建模，直接调整尺寸参数就能适配自己的底盘设计，省掉很多重复建模的时间。

　　从实际使用的角度说，这种全向轮的负载能力主要取决于滚子的轴承承载能力和轮毂的结构强度，做小型竞赛机器人的时候，单轮负载几公斤完全没有问题，只要安装的时候保证四个轮的接地压力均匀，不会出现某个轮悬空的情况，行走的平顺性就能达到设计要求。如果是用在工业场景的小型AGV上，只需要把滚子的轴承换成承载能力更高的型号，轮毂材质换成铝合金或者钢件，就能提升整体负载，结构原理是完全通用的。设计的时候还要注意主轮的动平衡，尤其是高转速运行的场景，轮毂上的镂空和安装孔要对称布置，避免高速转动的时候产生离心震动，影响底盘的运行稳定性。
