ESP32控制板凸轮式防护端盖结构

　　这套凸轮盖结构主要面向小型嵌入式控制模组的外露端防护与快装场景，常见于桌面自动化小装置、教学实验台、创客类传感执行单元以及轻量化电控盒的端部封装。实际使用中，ESP32控制板往往需要安装在设备机架侧面、运动机构旁或教学演示面板上，端部接口、按键或接线区域容易被误触，也会受到切屑、灰尘、飞溅冷却液的影响；该端盖通过凸轮式压紧与卡扣限位，把控制板端部包覆在封闭腔内，同时保留顶部操作孔与指示区域，既避免日常调试时误碰接线，也能让操作人员快速观察模组状态。

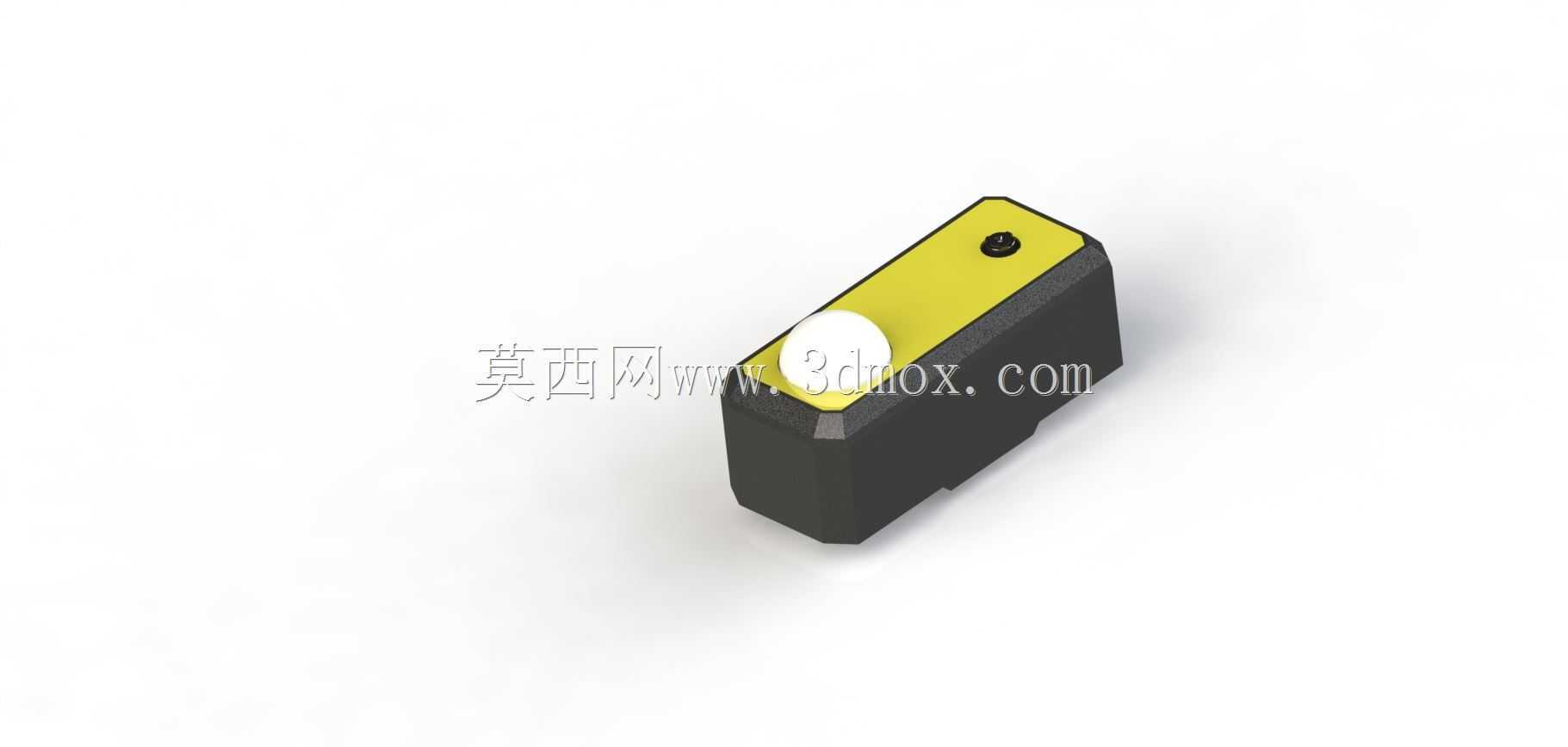

　　从结构思路看，盖体没有采用传统螺丝锁紧，而是围绕“免工具装拆”展开。主体为近似长方体的盒状罩壳，侧壁预留弹性卡爪，安装时先将罩壳扣在控制板端部基准边上，再转动顶部黄色凸轮压片；凸轮轮廓在转动过程中逐渐升高压紧面，把盖体向安装基板方向拉紧，卡爪则同步咬住板边或盒体卡槽，形成自锁。顶部黑色小圆点对应凸轮转轴位置，凸轮片转动到终止位后，其几何轮廓越过死点，即使设备存在小幅振动，压片也不会自行松脱；拆卸时只需反向拨动凸轮，压紧力释放后即可取下罩壳，维护过程不需要螺丝刀，也不会出现小螺丝掉落进设备内部的隐患。

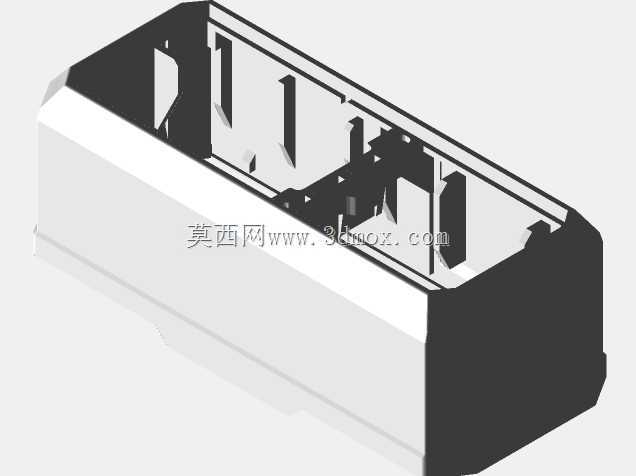

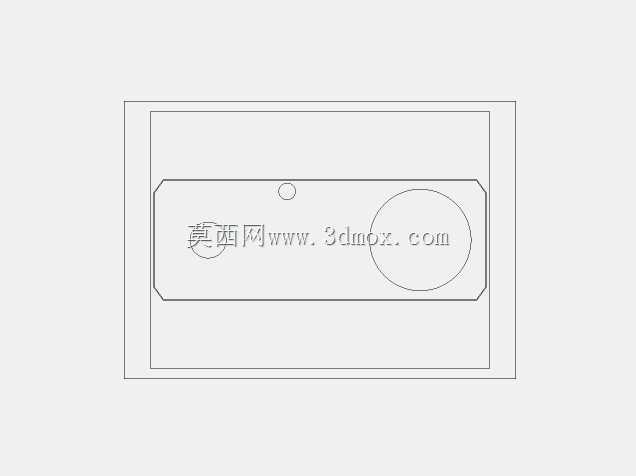

　　外形与安装边界方面，罩壳整体按ESP32常见矩形板宽做包容设计，内腔高度避开板载电容、排针与模块天线区域，侧壁厚度在保证打印刚性的前提下尽量减薄，边缘做倒角处理，避免取放时割手。黄色凸轮片与黑色罩壳分色，既便于操作者快速识别锁紧件位置，也适合采用不同颜色板材激光切割或不同颜色耗材打印。盖体底部开设避让缺口，用于穿过数据线、电源线或排针延伸件；顶部凸轮区域保持平整，可在密集排布的多联电控盒中相邻安装，不会因突出旋钮造成干涉。

　　制造工艺上，该结构同时适配激光切割与3D打印两种路线。若采用亚克力、胶合板或薄ABS板激光加工，罩壳侧板、凸轮片可由平面板材切出，再通过槽口拼接成盒体；若采用FDM打印，则可一体成型罩壳与卡爪，仅凸轮轴单独装配。设计中卡扣配合量按常见打印收缩率与板材厚度公差预留，卡爪根部增加圆角过渡，反复拆装时不易断裂；凸轮工作面采用平缓升程曲线，操作力矩适中，手动拨动即可完成锁紧，不需要额外扳手。

　　在设备集成时，这种端盖尤其适合需要频繁调试接线的工位。例如小型分拣机构的控制盒端盖，调试阶段往往要反复插拔跳线，传统螺丝端盖拆装效率低，而凸轮快装盖可在几秒内开启或闭合；教学实验设备中，学生操作频繁，免螺丝结构还能减少紧固件丢失。罩壳内腔与电路板之间保留均匀间隙，避免元件直接受压；侧面避让口位置对应常规出线方向，线束可从底部或侧部引出，弯折半径受控。对于需要批量制作的场景，凸轮盖零件数量少、无标准件依赖，切割或打印后即可组装，能够显著缩短小型电控装置的外壳制作周期，也为后续修改板卡尺寸时快速调整罩壳内腔提供了便利。
