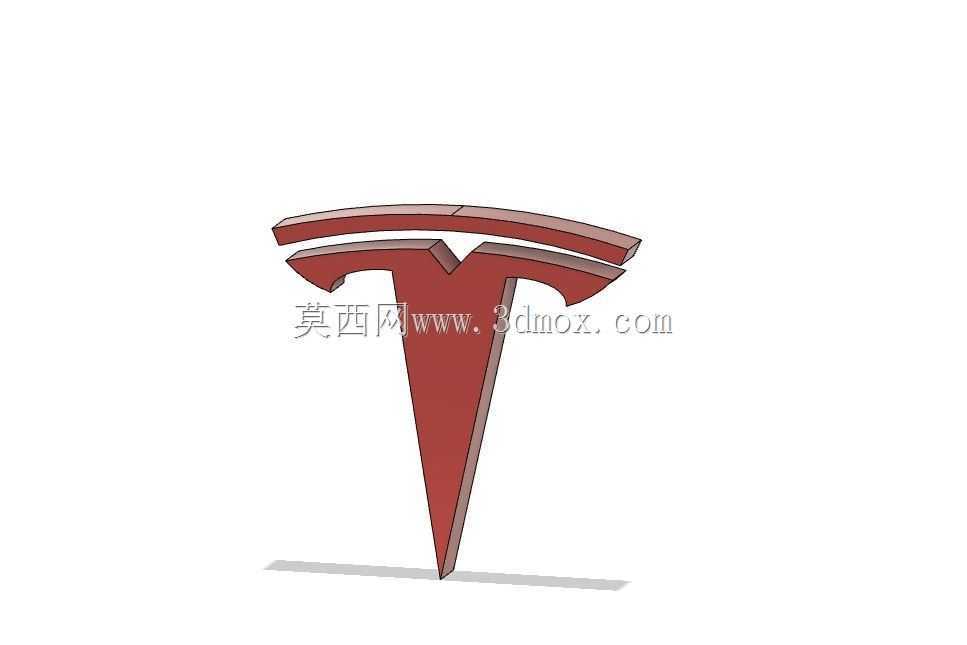

这个标识件的建模思路并不是单纯把平面LOGO拉伸成块,而是先把品牌图形的轮廓关系梳理清楚:上部两道横向翼形线条向两侧展开,中部收束成尖锐的T形主体,下端收为细长尖点,整体视觉重心落在中轴线上。实际处理时,轮廓曲线的曲率连续性要优先保证,尤其是上部弧形笔画与中间竖段交接的位置,平面图形里看似只是线条转折,做成实体后如果曲率不顺,倒角、反光和渲染边线都会出现生硬折痕。
从车用装饰件的角度看,这类标识常出现在车头格栅、尾门、轮毂盖、展台背景墙、充换电设施面板以及品牌陈列道具上。不同安装场景对厚度和边界的要求差别很大:整车外饰使用时,标识需要控制凸出高度,避免影响外表面风阻,也要考虑洗车毛刷、轻微触碰和长期振动;展陈使用时,可以适当增加厚度和侧边层次,让灯光扫过表面时形成更明显的立体轮廓;如果用于设备面板,则要预留背胶、卡扣或螺柱安装空间,不能只关注正面造型。

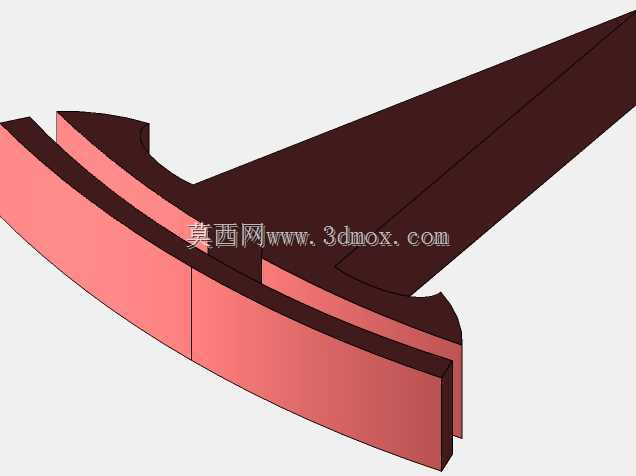

结构上,该模型采用中轴对称布局,竖段从上到下逐渐收窄,末端形成尖点。这个尖点在视觉上有很强的指向性,但在真实产品化时不能做成无限薄的刃口,通常需要保留极小的安全圆角,既维持锐利观感,也避免加工和装配时崩边。上部两道横向笔画承担品牌识别的主要宽度,其端面不能简单垂直下落,否则侧视会显得笨重;比较合理的做法是让侧边带有轻微拔模角度,正面保留完整图形,背面根据安装方式做成平面、浅沉台或加强筋区域。
尺寸边界可以按使用场景反推。若作为车辆尾标,整体宽度通常控制在一百多毫米量级,厚度数毫米即可,背面需要预留双面胶粘贴区域;若作为展台大型标识,宽度可放大到数百毫米甚至更大,这时模型不能只按实心件理解,而应拆分为面板、边框、背衬和固定座,否则重量、成本和变形都会失控。三维建模阶段把比例关系锁定后,后续可以通过整体缩放适配不同规格,但尖角、笔画端部和弧形过渡的最小圆角要随工艺重新校核。
工艺实现上,金属质感标识可以走压铸、蚀刻、冲压或CNC加工路线;塑料件可采用注塑成型,表面做喷漆、电镀或覆膜;展示件也可以通过3D打印后打磨喷涂。无论哪种路线,模型都需要体现壁厚意识。外观面看起来是一个连续标志,背面却不宜完全实心:大面积平面容易收缩翘曲,薄尖区域又容易填充不足,因此在设计数据里应区分外观面、安装面和工艺补强区。对于注塑件,笔画交汇处要预留均匀壁厚,防止局部缩痕;对于金属件,尖锐末端要考虑刀具半径和抛光可达性。
曲面搭建时,可以先绘制正面轮廓,再用拉伸确定主体厚度,随后对边缘做不等宽倒角。上部横向笔画的外端较薄,视觉上像向外延展的刀锋;中间竖段较宽,承担实体感;下端尖点则需要把倒角逐渐收小,使侧面反光从宽到窄自然消失。若直接对所有边使用同一倒角参数,模型会显得机械呆板,也不符合真实标识那种边缘有层次、主体有厚度的观感。
安装边界方面,背面结构不能破坏正面图形。背胶方案适合平整漆面,要求背面有足够连续的平面,油污和弧度会影响粘接可靠性;卡扣方案适合面板预装,需要在标志背面设置定位柱和弹性卡脚,并在面板上开出对应孔位;螺柱方案适合大型展陈标识,可在中轴线附近隐藏固定点,同时保证拆装维护方便。若标识安装在曲面车身上,背面还应随车身曲面做微适配,不能强行用平面背胶贴合,否则边缘会翘起。
从渲染和结构评审角度看,这个造型的关键不在复杂机构,而在比例、厚度和边线质量。正面识别依赖轮廓准确,侧面质感依赖倒角和拔模,实际落地则依赖背面安装结构。把这三部分同时纳入三维数据,标识件才不只是一个视觉图案,而能成为可加工、可装配、可用于整车与展陈场景的实体外观部件。
