排烟风机转接法兰锥壳安装结构

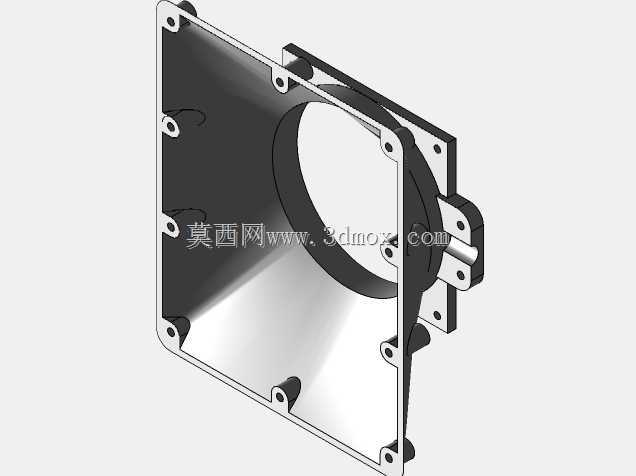

　　这套转接结构面向小型排烟、排风与局部通风设备的现场改造场景，核心作用是把120mm规格风扇可靠连接到排烟外壳或排风通道上，使风扇产生的气流能够沿锥形过渡段集中导入排烟路径，减少风扇端面与箱体开口之间的错位、漏风与紊流损失。结构整体采用法兰与锥壳组合的方式，顶部承担风扇贴合与固定，底部通过局部突起形成杆状连接接口，可直接挂接或固定在1/2英寸、约12.7mm直径的杆件上。这样的布置让零件在部分使用条件下不必完全依赖外壳本体承力，既能作为外壳转接件，也能在简易支架、实验台架或临时排烟系统中独立完成风扇定位。

　　从外形边界看，顶部矩形法兰的外轮廓尺寸为220mm×180mm，该尺寸决定了风扇安装面的占位范围，也为周边螺钉、加强边和密封贴合留出了足够空间。建模时需要优先确认风扇本体厚度、螺钉孔间距以及外壳开口位置，避免法兰边缘与设备侧壁、线缆或相邻管路发生干涉。锥形过渡段从矩形风扇安装区向圆形通道方向收拢，曲面过渡不能只追求外观流畅，还要兼顾气流导向和打印成型稳定性。锥壁角度控制在适合增材制造的范围内，悬垂部分不超过45度，目的就是在不依赖大量支撑的情况下完成打印，降低支撑去除后对内流道表面的影响。

　　结构设计中将模型拆分为便于成型和装配的部分，这种处理并非简单切割，而是围绕打印平台尺寸、壁面支撑方向、螺钉装配空间和后期维护便利性展开。拆分面应尽量选在法兰边、加强筋或壁厚变化较明确的位置，使拼接后仍能保持风扇安装面的平面度。对于需要承受风扇振动的区域，螺钉柱、边角和连接耳处均保留了连续材料路径，避免薄壁孤立受力。底部突起与杆件连接的位置承担主要挂载载荷，其孔径、开口宽度和夹紧长度要与12.7mm杆径匹配；若用于长期运行场景，还应考虑振动松动、热变形以及塑料材料蠕变对夹持力的影响。

　　风扇法兰面的孔位布局遵循实际安装逻辑，孔位周围设置局部加厚区域，使螺钉锁紧力能够扩散到周边壁面，而不是集中在薄壳上。模型中为螺钉创建成型垫片，相当于在打印件本体上形成一体化承压面，锁紧时可以降低塑料表面压陷风险，也能减少因垫片遗漏造成的装配不稳定。法兰外缘采用折边或加强轮廓，既能提高矩形面板的抗弯刚度，也能在风扇运转时降低薄板共振。锥壳内部表面应尽量保持连续，避免突然台阶或大面积粗糙支撑痕迹，否则油烟、粉尘经过时容易在局部形成沉积。

　　在排烟应用中，风扇通常贴近污染源或设备外壳布置，气流从风扇侧进入后经锥段导向排出。若法兰与外壳之间存在间隙，油烟可能从侧边逸散，因此安装面需要保留平整贴合区域，必要时可配合薄密封垫使用。底部杆接结构提供了另一种装配思路：当外壳本身不便开孔或需要快速调整风扇位置时，可将该组件固定在支架杆上，再与排烟软管、箱体开口或防护罩对接。对于桌面设备、小型焊接排烟装置、3D打印腔体排风、木工粉尘收集以及电子设备散热改造，这类结构都具有较强的适配价值。

　　建模过程中应把安装边界放在首位：220mm×180mm的矩形顶部决定了外部最小占位，120mm风扇决定了有效通流口径，12.7mm杆接突起决定了支架选型。锥形段长度不宜过短，过短会导致气流急剧转向并增加阻力；也不宜过长，过长会占用设备内部空间并降低打印刚性。壁厚需要根据打印材料、风扇重量和预期振动条件设定，承力螺钉柱可适当增加壁厚，但不应让材料堆积造成翘曲。边角过渡处采用小圆角可以分散应力，流道侧圆角则有助于降低局部噪声。

　　整体结构兼顾了机械连接、气流过渡和增材制造工艺，适合在小批量自制、设备维修改造和通风系统验证中使用。设计时没有把零件当作单纯的外观罩壳，而是将法兰密封、风扇承载、杆件固定、锥面导流和打印悬垂控制统一考虑，使最终结构既能完成120mm风扇与排烟外壳之间的转接，也能在无外壳直接支撑的条件下通过杆件稳定安装。
