CR10打印机X轴直线导轨安装支座

　　桌面级熔融沉积成型设备在长时间运行后，光轴导向结构容易出现滑块间隙增大、打印头横移抖动、层高纹路不均等问题，尤其在高速填充或频繁换向时，X轴运动刚性不足会直接反映到外壁质量上。这套支座围绕CR-10机型的X轴导向改造展开，将原有圆光轴配合滑动轴承的布置，转换为直线导轨承载方案，使喷嘴横移过程中的支撑边界更稳定，也为后续加装轻量化挤出头、近程送料组件或更高加速度运动参数留出结构余量。

　　从现场装配逻辑看，支架并不单独承担打印功能，而是作为导轨与设备原有型材框架之间的过渡连接件。它需要同时约束导轨基准面、安装螺钉位置、滑块高度以及与X轴运动件的相对关系。建模时先依据NSK LS15规格导轨的截面宽度、滑块孔距和安装高度建立配合体，再把支架落位到sk-004鞍座对应的连接区域，保证导轨安装后与热床平面、龙门框架和Z轴导向面之间保持可校正的平行关系。支座上的孔位并非单纯按外形均布，而是围绕导轨受力点展开：靠近滑块往复工作区的位置提供主要压紧与定位支撑，端部则设置辅助固定，避免长跨距导轨在高速启停时产生微幅翘动。

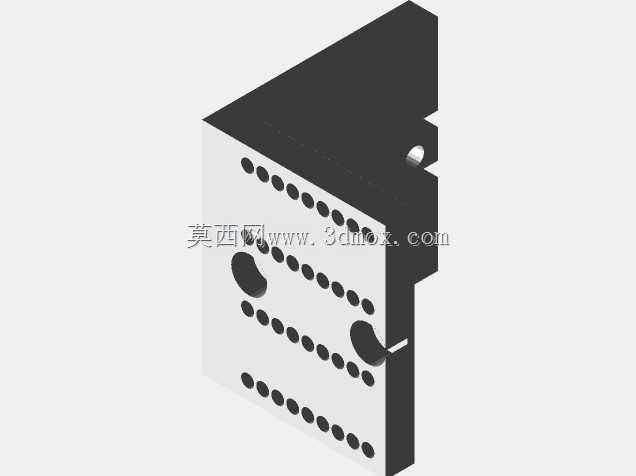

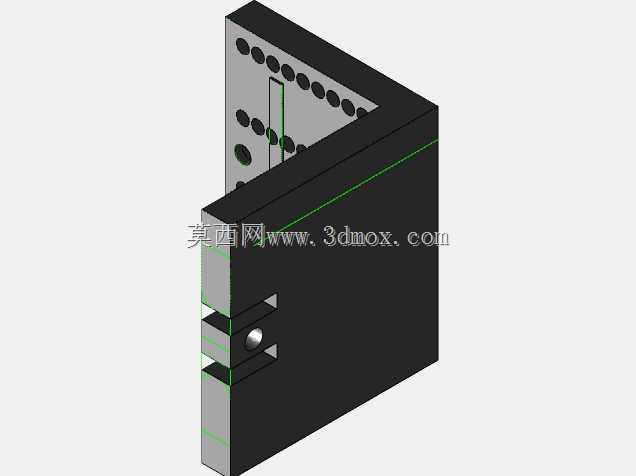

　　结构外形采用紧凑的块状过渡形式，重点不在复杂造型，而在安装边界清晰。支架底面贴合既有鞍座或横梁安装面，侧面形成导轨基准靠面，顶部通过螺钉压紧导轨或连接滑块组件。对于CR-10这类开放式框架设备，X轴改造常受限于原有型材槽宽、同步带位置、挤出机线缆走向和打印头包络空间，因此支座在厚度方向需要控制得较为克制：过厚会抬高喷嘴中心，影响热床调平与Z轴限位；过薄则会在导轨锁紧后产生弹性变形。模型在这些位置保留了明确的实体边界，便于工程师在装配环境中检查干涉，而不是把连接件当成孤立零件处理。

　　实际使用中，直线导轨的优势主要体现在滚动体循环导向带来的低摩擦和高重复定位性。原光轴滑块在粉尘、耗材碎屑和润滑老化影响下，容易出现局部阻力波动；导轨支座改造后，X轴运动件的载荷通过滑块传递到导轨，再经支架分散到框架上，受力路径更直接。设计时需要关注导轨方向与同步带拉力线的关系，若带拉力偏离滑块承载中心，长期运行会形成附加力矩，表现为打印头偏摆或导轨单侧磨损。因此该支架在布置连接孔时，应使导轨中心尽量靠近运动件质心和带轮作用线，减少悬臂式受力。

　　安装尺寸方面，LS15级导轨本身宽度较小，适合桌面设备的有限空间，但滑块长度、螺钉沉孔深度和支架总高仍需逐项核对。模型对应X轴安装场景，装配前应先确认原机sk-004鞍座的孔位与型材槽距，再检查导轨固定后滑块移动全行程是否触碰机架、线束拖链或喷头风扇罩。对于改装者而言，这类支座的价值在于把标准导轨零件与非标准打印机框架连接起来，使升级不必依赖大量现场配焊或不可逆切割。若后续需要调整喷嘴高度，可通过垫片或同步带轮位置补偿，但支架本体的基准面应保持平整，不建议在装配后反复修磨。

　　在三维建模工作中，这类零件适合按照真实装配层级建立：先放入打印机X轴框架、运动板、导轨和滑块，再检查支座在最小行程与最大行程下的空间关系。螺纹孔、沉头孔和避让区要与标准件一致，导轨贴合面不宜设置多余筋条，以免影响接触刚度。维修与升级场景下，支架还应考虑拆装便利性，保证导轨能够从侧向或轴向装入，维护时不必拆除整根横梁。通过这种方式，模型不仅表达一个安装块的外形，也完整体现了桌面打印设备X轴导向系统从光轴向线性导轨升级的工程思路。
