Ender3长丝切割挤出组件结构

　　该结构围绕桌面级熔融沉积成型设备的挤出端改造展开，核心目标是在Ender-3一类悬臂式机架上集成长丝切断、稳定送料、热端固定、冷却风道和自动调平安装接口。实际使用场景集中在多材料切换、连续打印、耗材换卷以及需要减少人工干预的小型工作室和教学实验环境。长丝切割机构布置在送丝路径上游，靠近挤出齿轮与热端入口之间，能够在换料或打印结束时对耗材进行机械截断，避免细丝残留在喉管内造成拖丝、堵料或下次进料偏移。

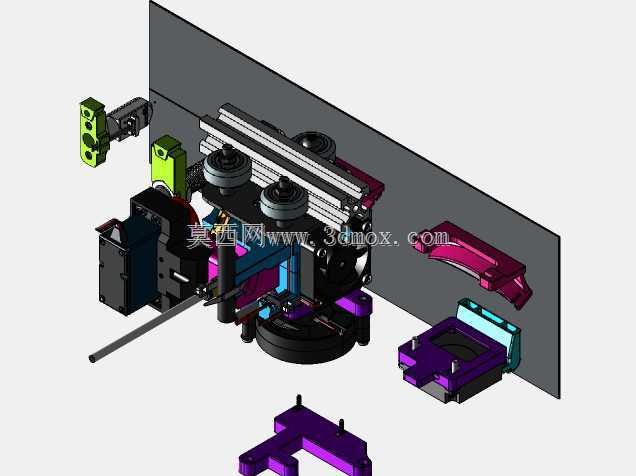

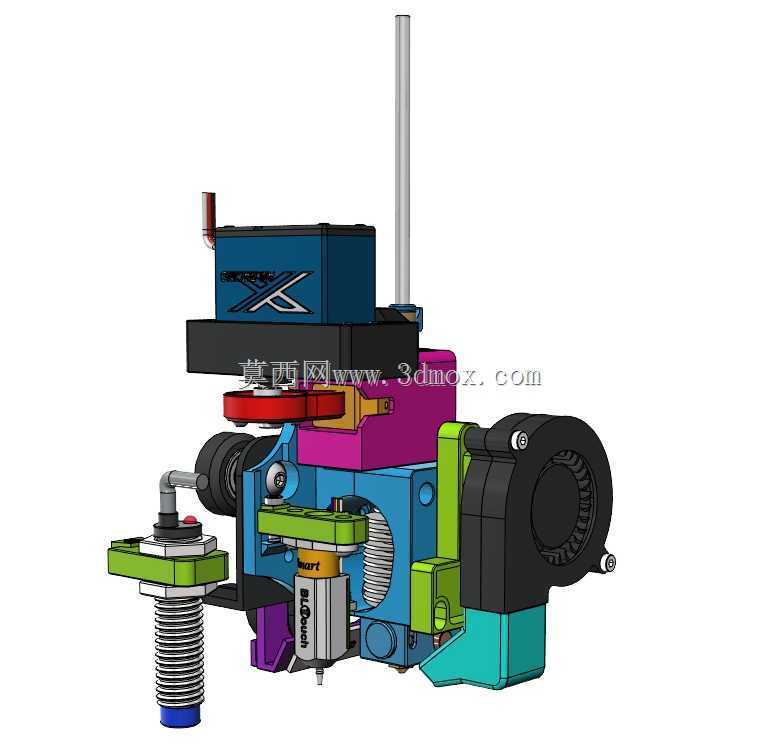

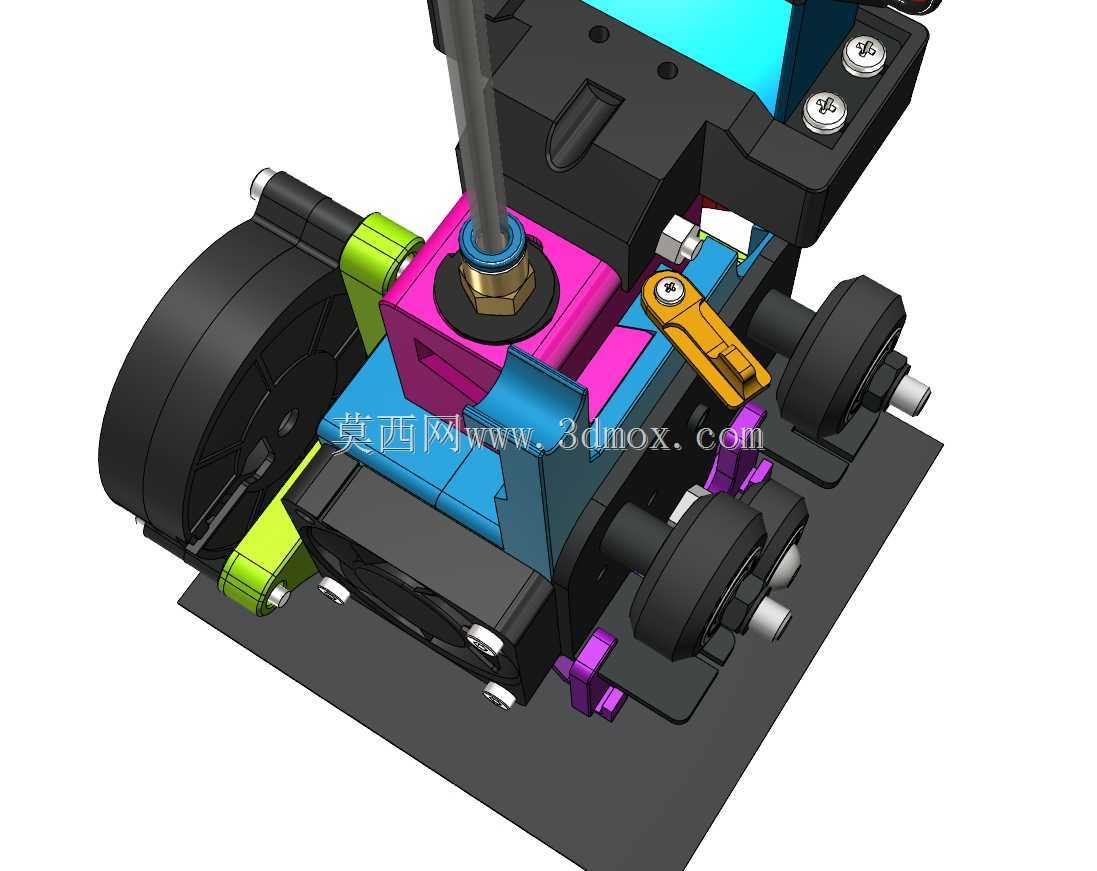

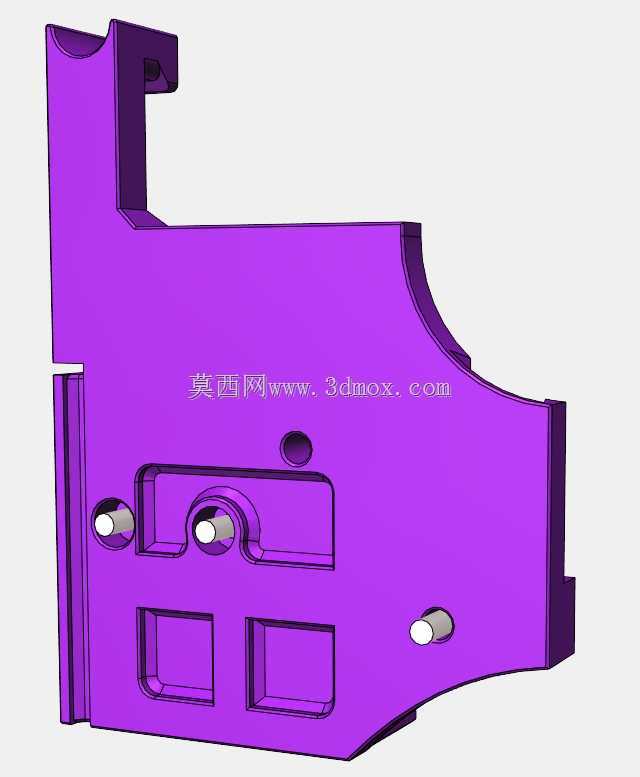

　　从装配关系看，组件并不是单一零件，而是由挤出电机座、送丝齿轮压臂、切割执行件、热端夹持块、风扇罩、导风管、导轨滑块连接板、BLTouch安装支架以及若干限位和紧固件组成的功能总成。结构设计重点在于把原本分散安装的功能件整合到同一安装边界内，使X轴滑台上的载荷分布更集中，同时减少打印过程中因支架刚度不足带来的喷头晃动。热端采用E3D-V6类安装方式，夹持位置围绕加热块和散热体进行约束，喉管轴线与送丝通道保持同轴，降低耗材进入熔融区时的弯折阻力。

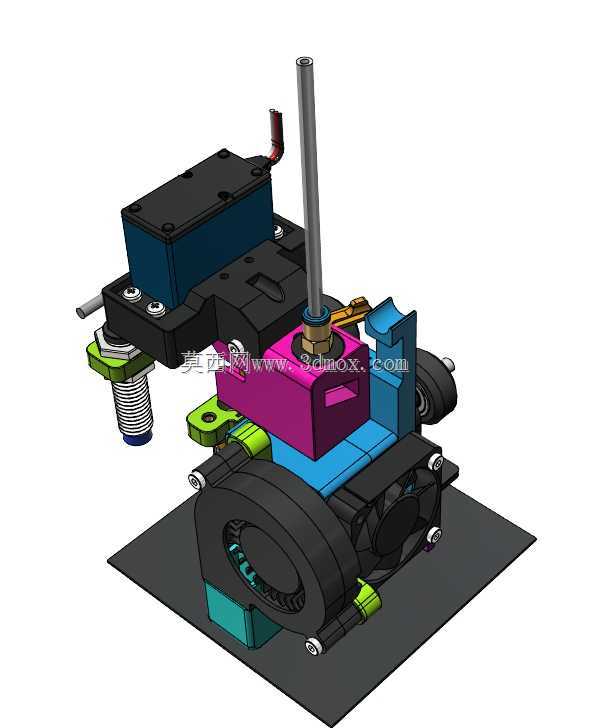

　　冷却部分采用侧向风道与零件冷却风扇组合的方式。风扇输出的气流经风道转折后指向喷嘴下方的成型区域，用于加快挤出后耗材的凝固；热端本体散热风扇则独立作用于散热鳍片，避免热量向上传导造成提前软化。两类风道在模型中通过异形壳体和安装卡扣区分，结构上兼顾气流导向、装配空间和喷嘴观察视野。对于PETG、PLA、TPU等不同材料，风道角度和风量需求并不完全相同，因此该总成在风扇位置保留了较明确的安装面，便于后续根据材料特性调整导风罩形状。

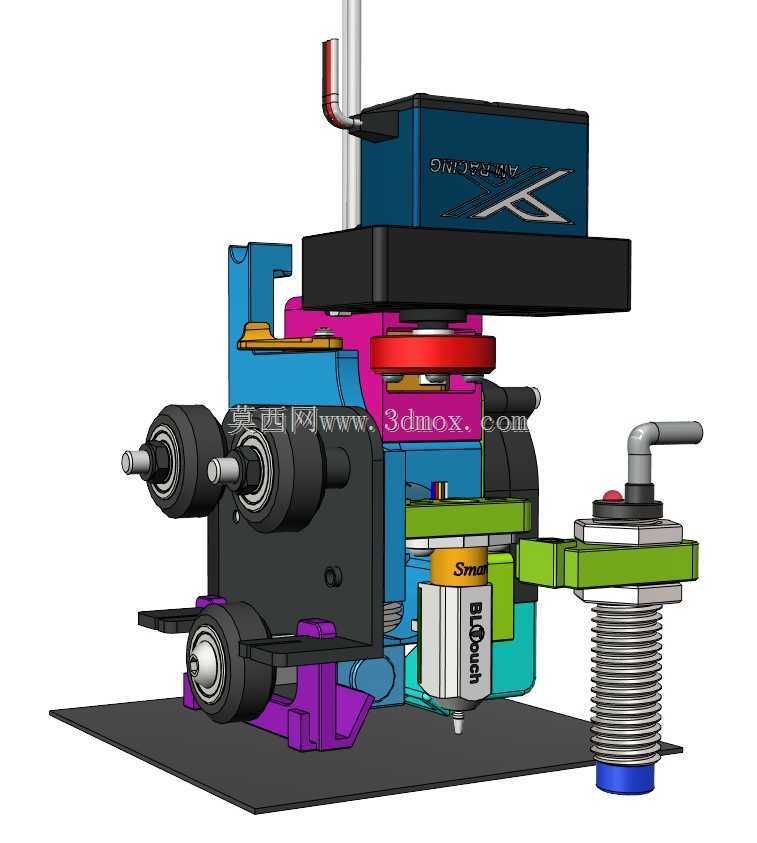

　　长丝切割功能的实现依赖于切刀、压块和驱动件之间的相对运动。设计时需要保证切刀运动方向与丝材路径接近垂直，切口位置尽量靠近送丝轮出口，这样可以缩短切断后残余丝段长度，减少再次进料时的寻位误差。切刀周围设置导向和复位空间，避免运动过程中与送丝齿轮、热端散热体或线束发生干涉。挤出电机侧通过齿轮和压臂提供送丝力，压臂压力需要保持适中：压力过大会压扁软质耗材，压力不足则会造成进料打滑。模型中不同颜色的实体块清晰表达了各功能分区，便于在三维软件中检查装配层级和运动间隙。

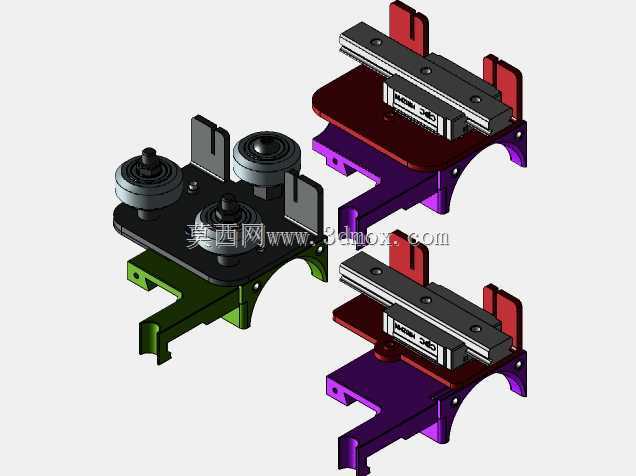

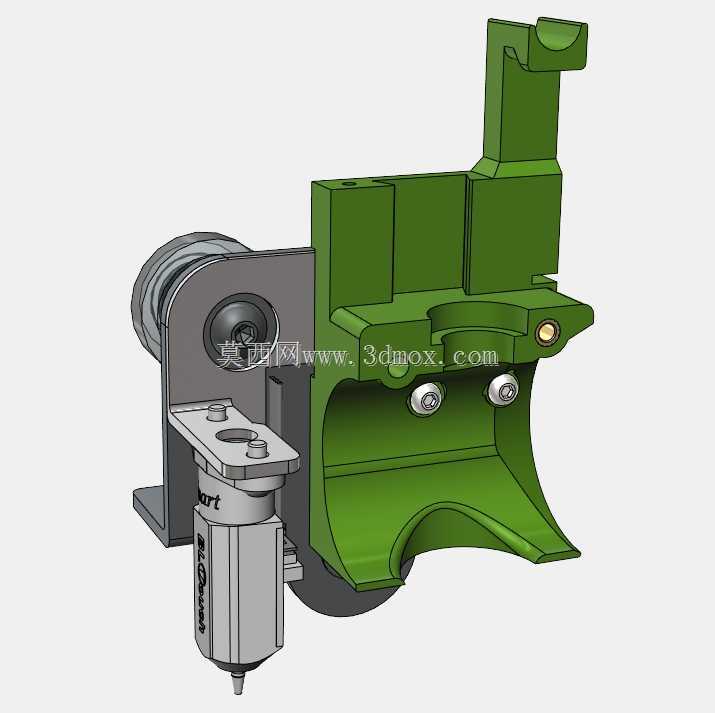

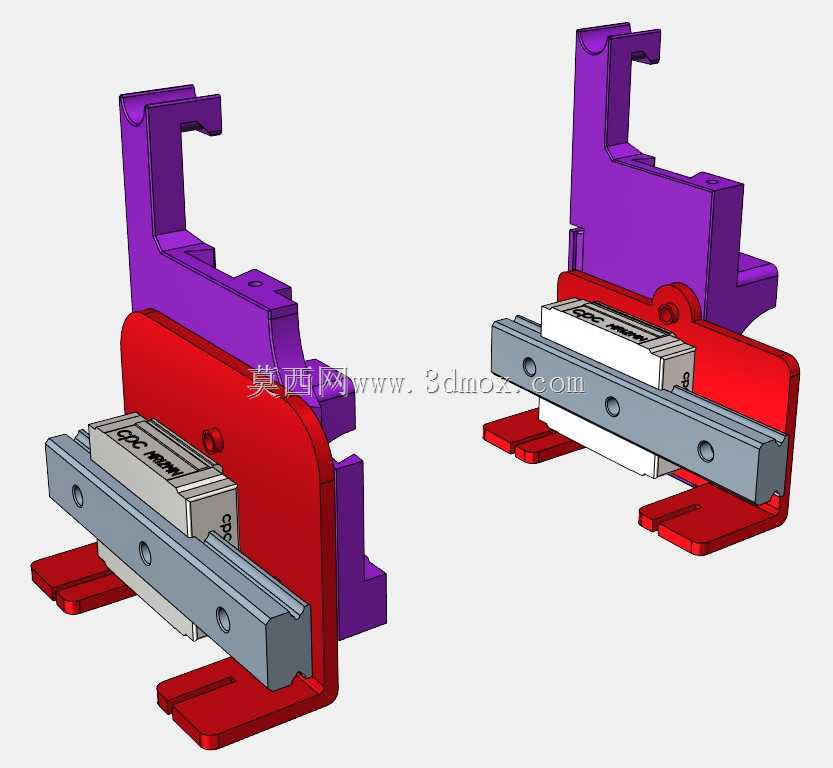

　　安装边界方面，该组件直接面向Ender-3系列X轴滑车的孔位和运动空间进行适配，同时考虑了线性导轨升级方案。采用原装滚轮滑车时，连接板需要匹配原有安装孔距和喷头高度；换装线性导轨后，滑块安装面、喷头中心高度以及X轴限位触发位置都要重新校核。喷嘴相对于热床的高度是改造中的关键尺寸，若热端夹持位置下移过多，会压缩Z轴可用行程；若上移过多，则可能导致首层无法接近热床。BLTouch支架布置在喷嘴侧旁，探针触发点与喷嘴中心之间保持固定偏移量，固件层面需要对应设置X、Y方向补偿值，支架本身还应避免探针在下降过程中碰到打印件或风道边缘。

　　结构设计思路偏向实用化改装，而不是单纯追求外观紧凑。线束走向在新版本中被纳入整体布局，电机线、风扇线、加热棒线、热敏电阻线和调平传感器线沿支架侧面集中布置，减少随X轴往复运动时的拉扯和缠绕。对于维护频率较高的部位，如喷嘴、加热块、送丝齿轮和切刀，模型保留了拆装空间，不需要整体拆除滑台即可完成常规检修。零件冷却风扇支架与热端夹持块之间的连接关系也考虑了振动影响，紧固点分布在受力较大的区域，避免薄壁悬臂在高速打印时产生共振。

　　在工程建模时，需要重点检查喷头总成的外包络是否会影响最大打印尺寸。X轴左右运动时，电机、风扇和切刀组件都可能超出原有喷头宽度；Z轴升高时，顶部送丝机构和线束不能与横梁干涉；热端下方则要保证喷嘴、探针、风道末端三者在热床上方的安全距离。该结构适合用于桌面FDM设备挤出头改造、多材料供料系统验证以及自动换料机构的前期方案设计，也可作为教学案例分析送丝、切断、加热、冷却和调平功能在有限空间内的集成方法。
