桌面级FDM熔融沉积3D打印机在长时间连续打印、封闭腔体高温工况下,腔体内热堆积会带来两类典型问题:一是打印ABS、ASA这类需要腔温稳定的工程耗材时,单侧风道送风往往出现腔体左右温差,靠近热端挤出侧的区域温度偏高,远离风扇的后侧区域散热气流覆盖不足,打印件冷却不均容易出现层间翘曲、悬垂面成型精度下降;二是打印机主控板、步进电机驱动模块长期处于高温环境,电子元器件寿命衰减速度加快,夏季满负荷连续作业时甚至会触发驱动过热保护停机。这套外置辅助冷却组件正是针对P1P机型原生单侧散热的短板做的结构改造,整套组件依托打印机原有铝型材框架的安装孔位做挂载设计,不需要对原厂机架做钻孔、切割等破坏性改动,拆装后可以完全恢复设备原生状态。

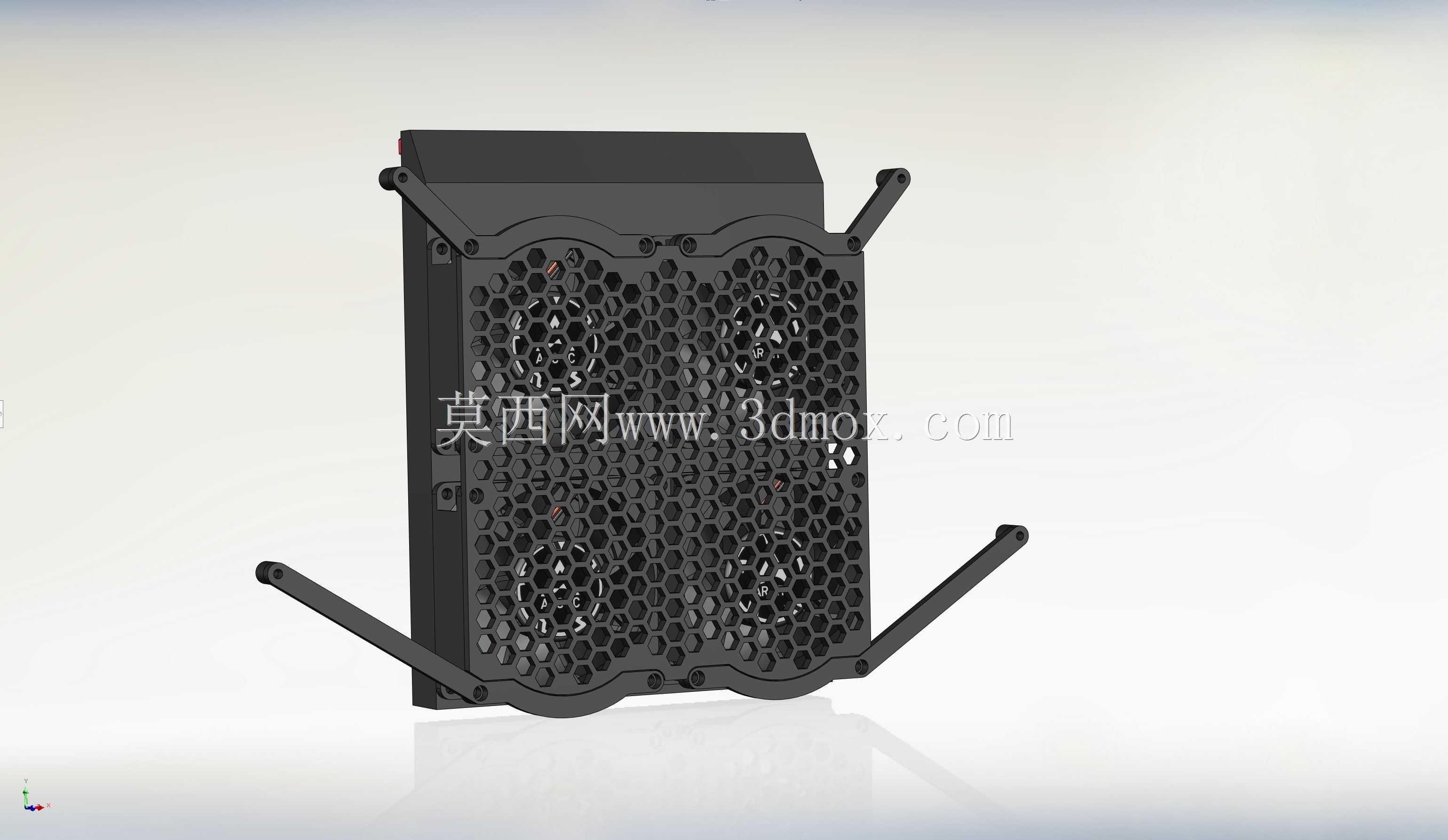

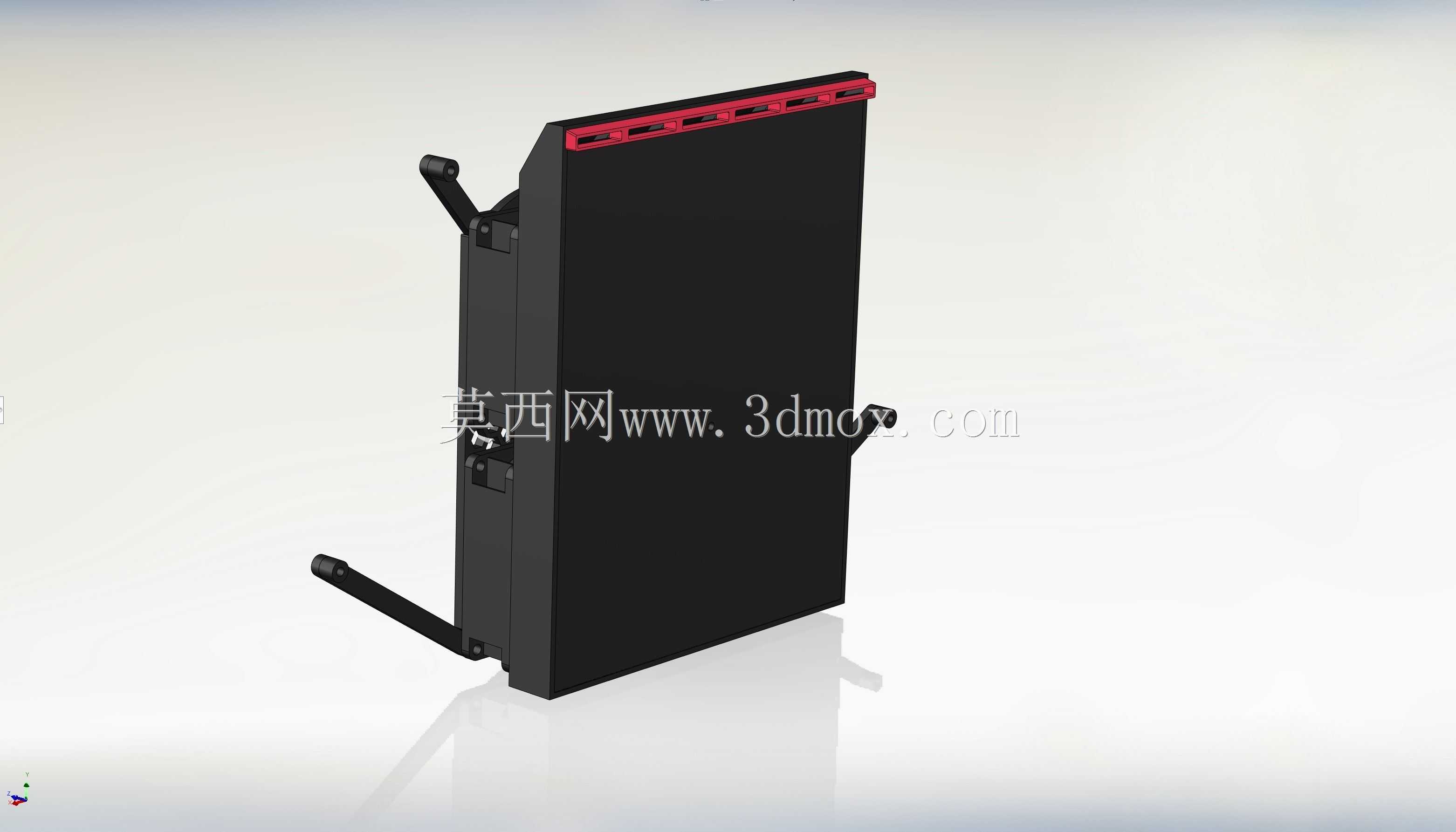

整套散热模组采用四台80mm规格轴流风扇并排布置的布局,风扇选型对应Arctic P8 MAX型号,风扇自身厚度为标准25mm,四台风扇横向排布后总宽度适配P1P机架后侧的安装立面,风扇出风方向沿机架横向贯穿整个打印腔体,气流从机架一侧进风,横穿打印平台上方的成型区域后从另一侧框架开孔排出,彻底改变原厂仅单侧局部送风的流场结构。建模过程中首先对P1P整机框架的安装边界做了逆向测绘:机架后侧立柱的间距、原有钣金护板的安装孔位坐标、框架型材的槽道宽度都做了1:1还原,风扇安装支架采用薄板折弯加加强筋的结构,支架边缘预留风扇螺丝过孔,孔位匹配标准80mm风扇的71.5mm孔距,四个角位做沉台设计,螺丝锁附后头部不会凸出支架表面,避免和机架运动部件发生运动干涉。
流场设计上没有采用风扇直吹电子元件的粗放方案,而是在支架对应风扇进风侧预留了导流斜面,引导气流先扫过X轴步进电机、挤出机散热片的表面,再横向穿过打印腔体,气流经过热端区域后带走耗材挤出时散发的多余热量,最后从机架另一侧的通风孔排出。支架和原厂机架的连接位置选用型材槽内预埋T型螺母的固定方式,支架连接边做了长圆孔调节余量,装配时可以根据实际走线位置微调支架上下高度,避开打印机后侧的主控线束、送料管路径,不会挤压线材造成走线磨损。

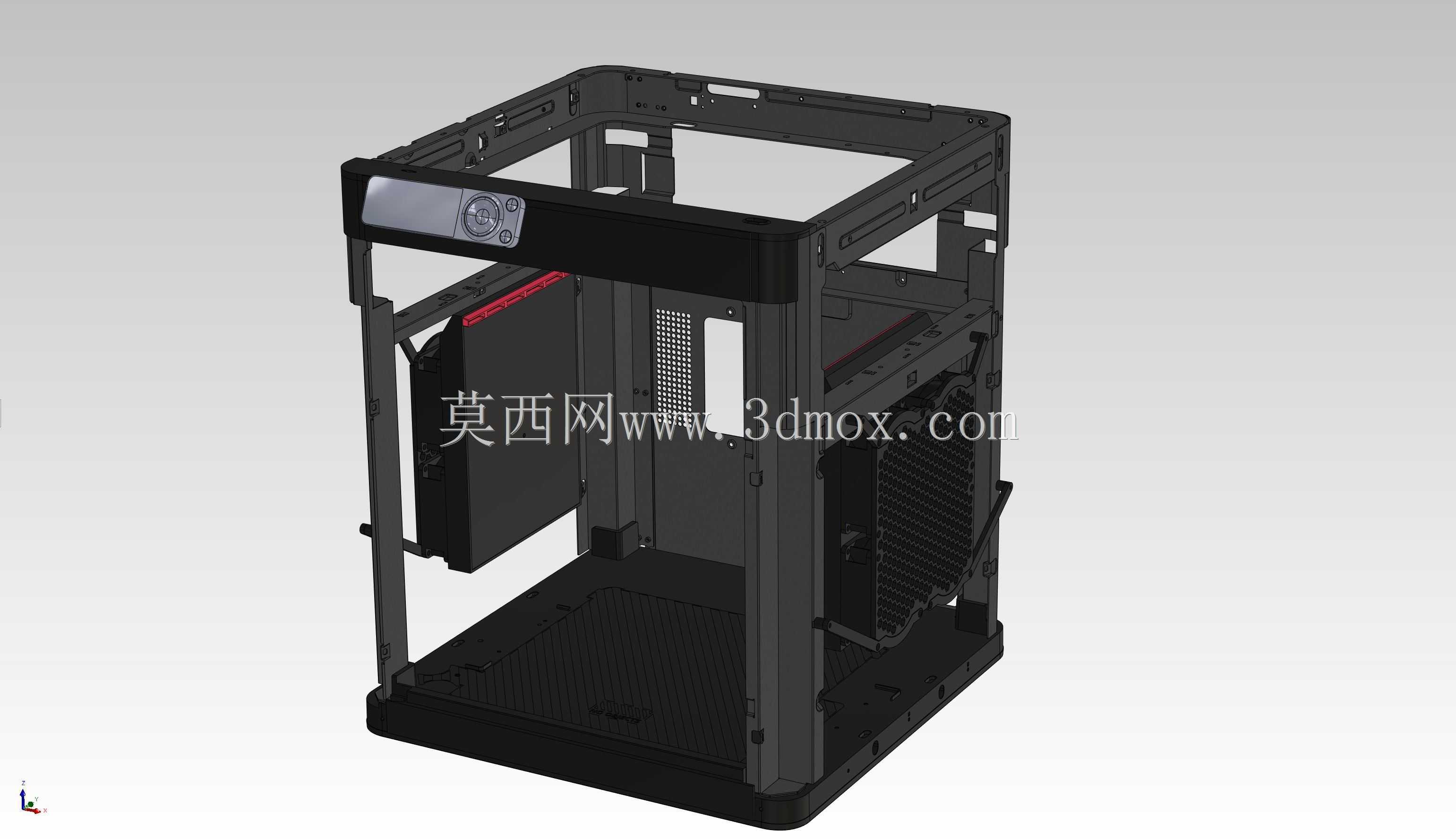

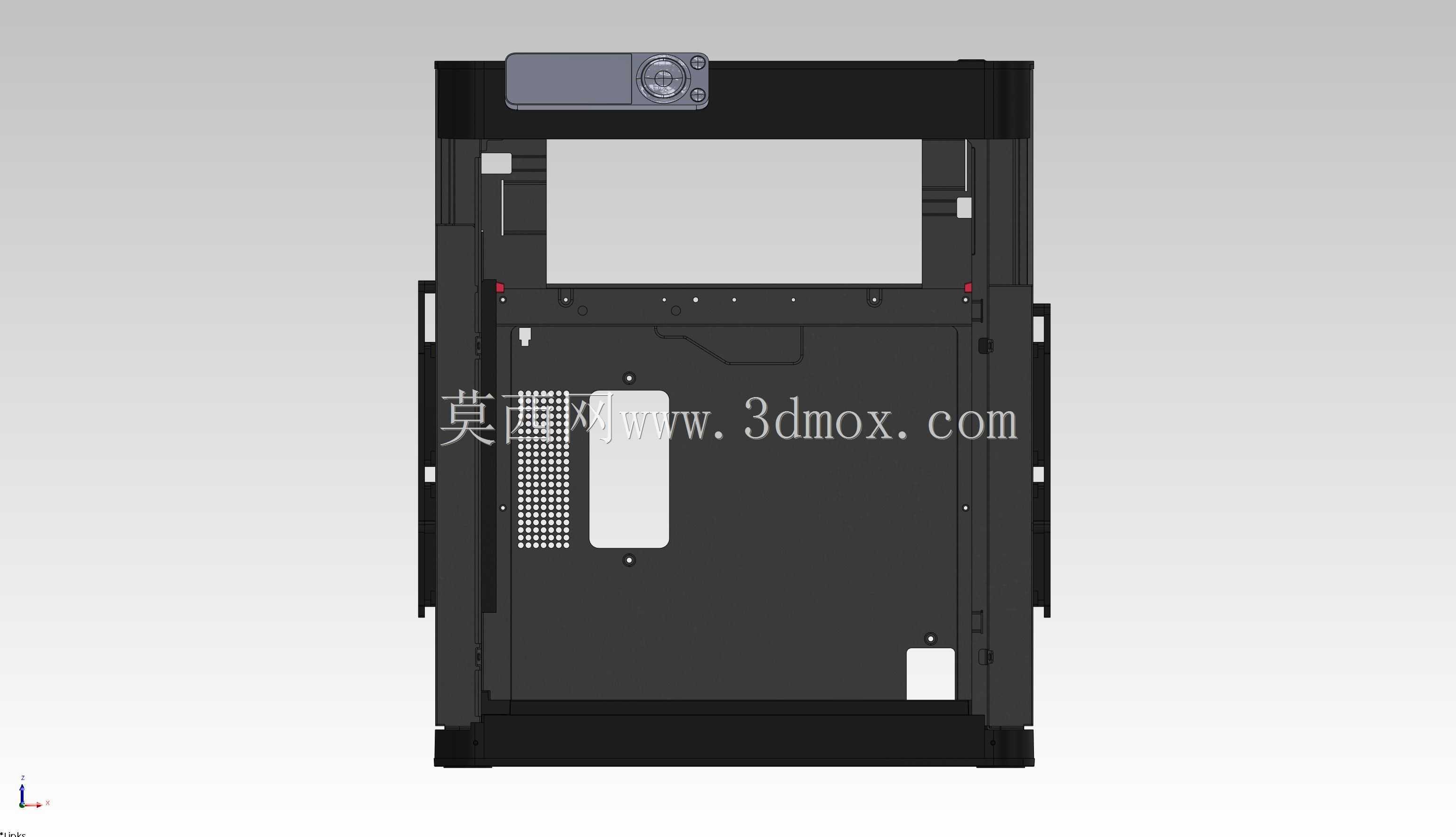

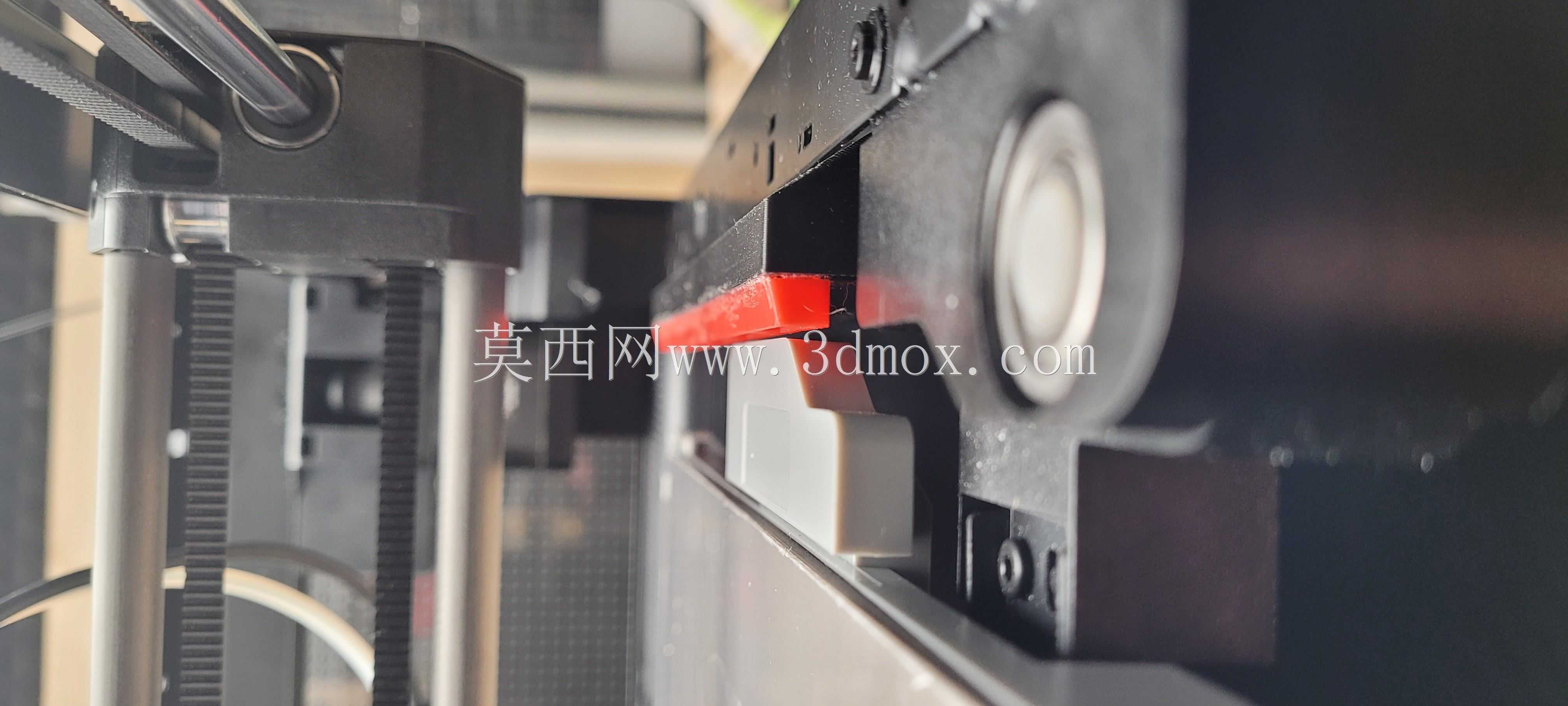

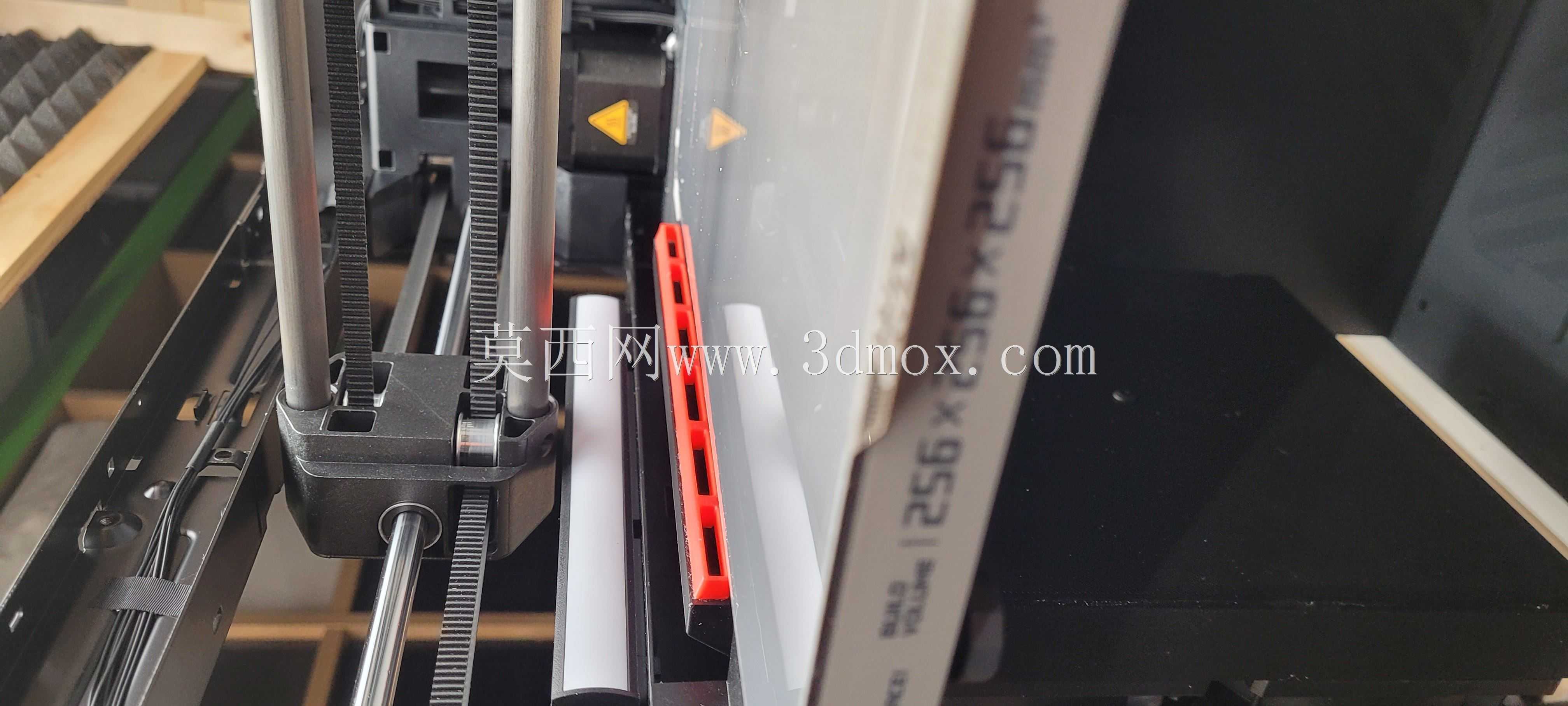

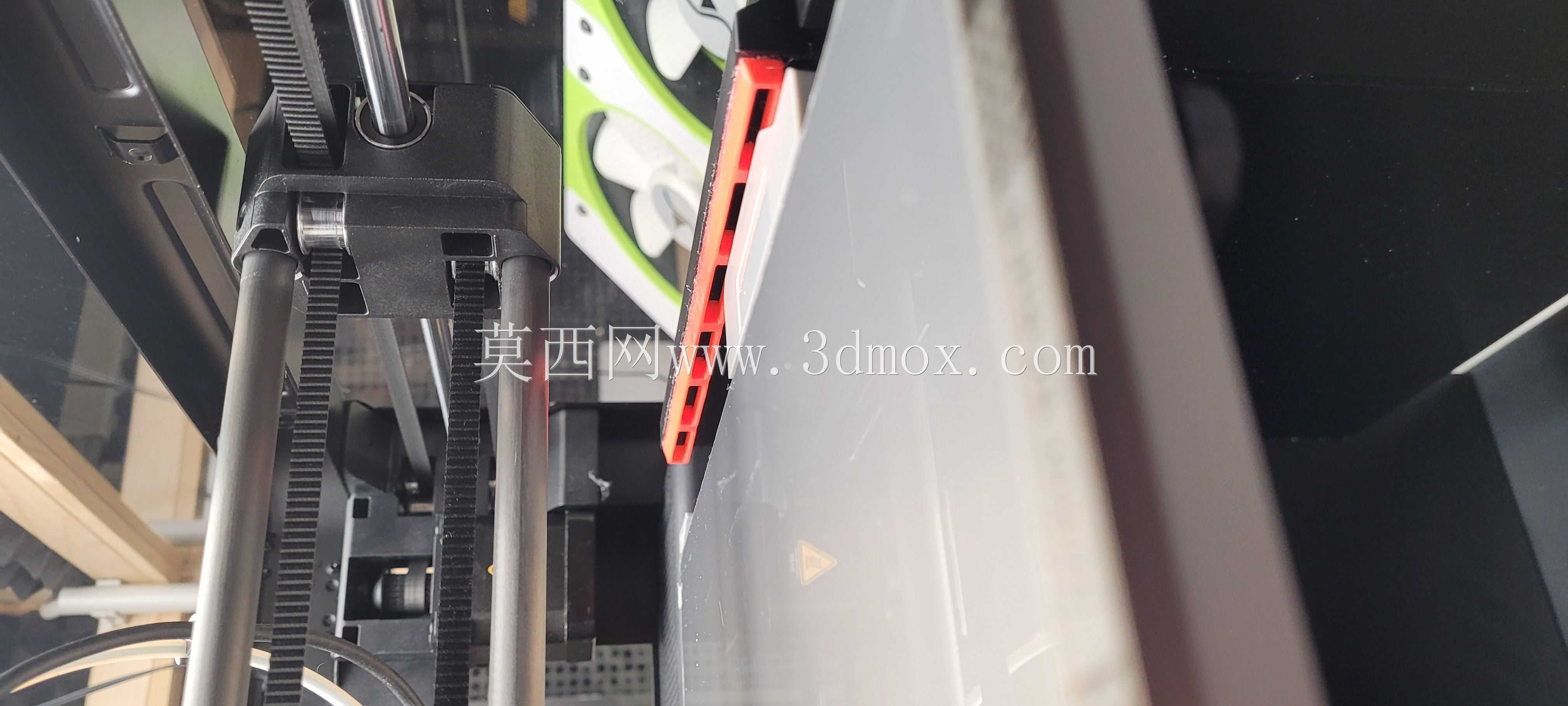

从安装边界校核来看,整套组件挂载在机架后侧外部,不会侵入打印机内部X轴、Z轴的运动行程范围:打印平台最大升降行程的后侧安全间隙大于35mm,风扇支架加风扇的总厚度控制在32mm以内,平台运动到最低位置时和风扇表面仍保留3mm以上安全间隙,Z轴拖链运动全程不会和支架发生剐蹭。支架侧边预留了理线卡扣位,四台风扇的供电线可以沿支架边缘走线汇集,统一接入打印机外置的风扇调速模块,用户可以根据不同耗材的打印需求调整风扇转速:打印PLA这类需要快速冷却的耗材时可以满转速运行,快速带走腔体内多余热量;打印ABS这类需要保持腔温的耗材时可以降低转速,维持腔体温度在合理区间,避免冷却过快导致层间结合力下降。

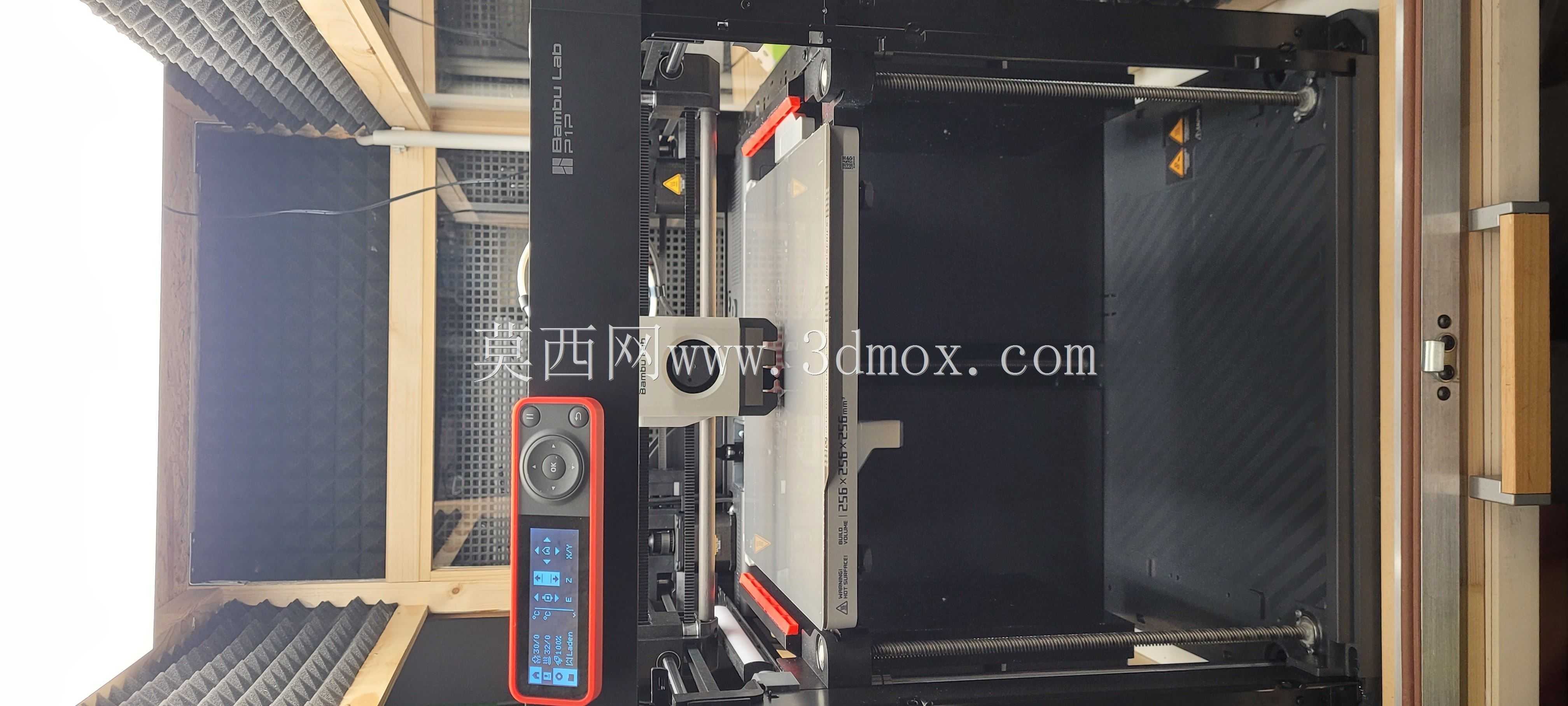

结构细节上,支架对应风扇的安装面做了大面积通风开口,开口边缘做翻边加强,避免薄板支架在风扇长期运行振动下出现共振异响,翻边高度5mm,既提升支架整体刚性,也不会遮挡风扇进风面积。风扇和支架之间可以选配减震橡胶垫圈,吸收轴流风扇运转时的微小振动,避免振动传递到打印机机架,影响高精度打印时的表面成型质量。整套改造方案完全适配P1P机型的原生外形,加装后设备整体占地面积仅向后增加不到40mm,不会额外占用过多桌面摆放空间,原有打印机的透明护板、顶盖配件都可以正常安装,不需要裁切护板,兼顾散热改造和设备外观完整性。
