仿生拓扑轻量化铰接承载托槽结构

　　该托槽类承载构件的设计出发点，是面向需要在有限安装空间内同时完成多点铰接、载荷分流与刚性支撑的装配场景，整体构型从树杈分叉、骨小梁承载、桁架传力的自然力学逻辑中提取形态，没有采用传统铸造支座厚重实心块的设计路线，所有外伸支臂与连接区域都顺着载荷传递路径布置材料，把非承载区域的多余余量尽可能剔除，最终得到的结构既保留了足够的连接刚度，也将整体自重控制在较低水平，适配对重量敏感的机载、移动装备或者轻量化试验台架的安装需求。

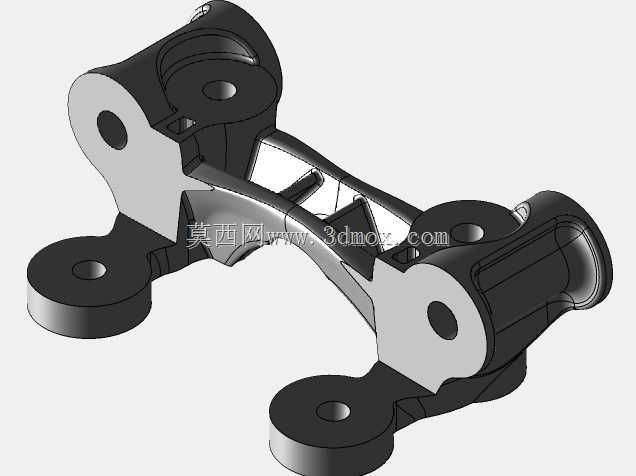

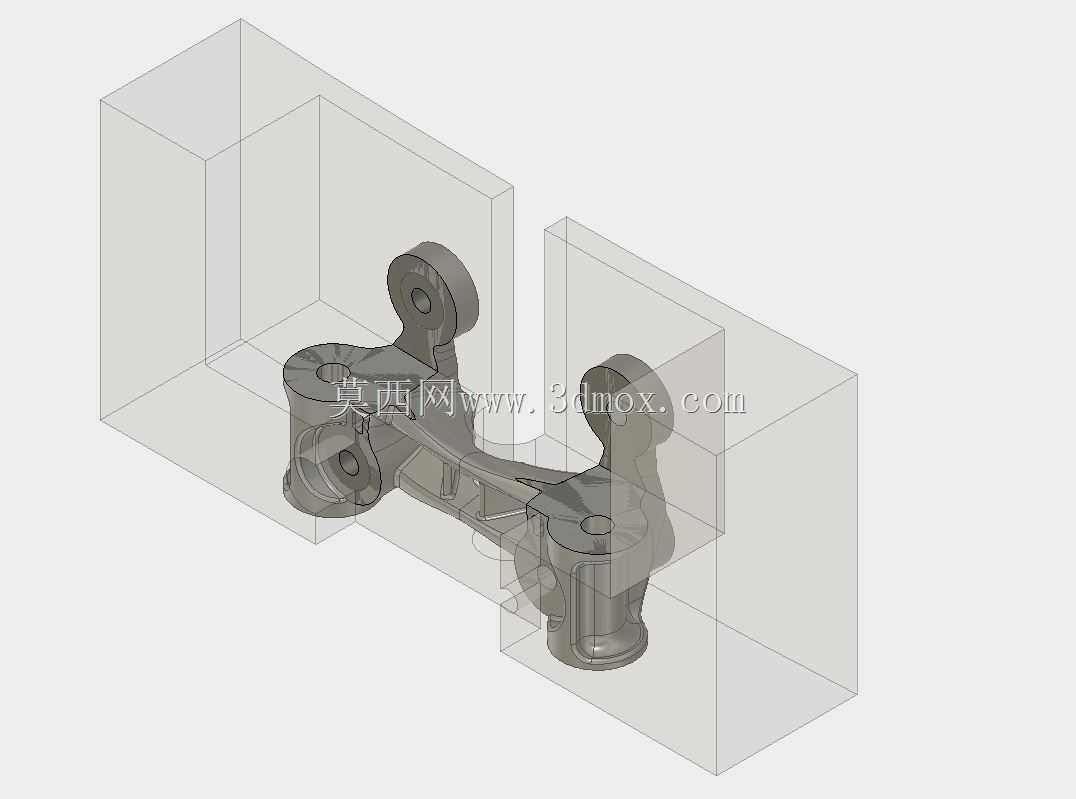

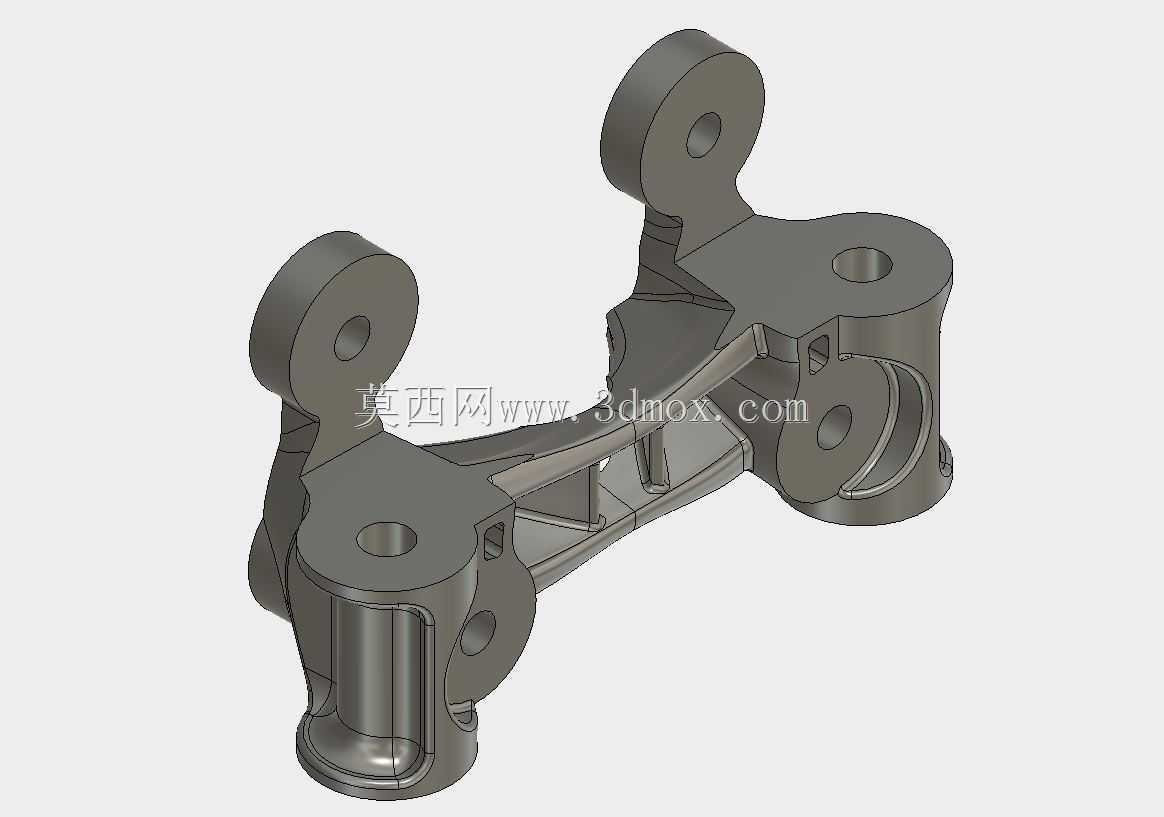

　　从实际装配边界来看，构件整体占据的包络空间紧凑，主体沿长向延伸出三组带同轴通孔的铰接耳座，耳座的孔位轴线互相平行，孔周做了加厚凸台处理，避免销轴穿装后孔壁出现局部压溃；中部的桥接区域没有做成封闭厚板，而是采用多根斜向加强筋交叉构成的桁架式腹板，筋条的走向完全对应两端耳座之间的拉压传力路径，当两侧铰接点承受反向作用力时，载荷会顺着筋条直接分流到各个安装凸台，不会在薄板区域形成大面积的应力集中。构件底部设置了带沉孔的安装贴合面，四个螺栓孔位分布在主体的四角支撑位置，装配时螺栓穿过沉孔将整个托槽锁定在基准安装面上，贴合面做了小面积的铣平余量设计，不需要在支座底部额外加装调整垫片即可保证安装平面的接触刚度。

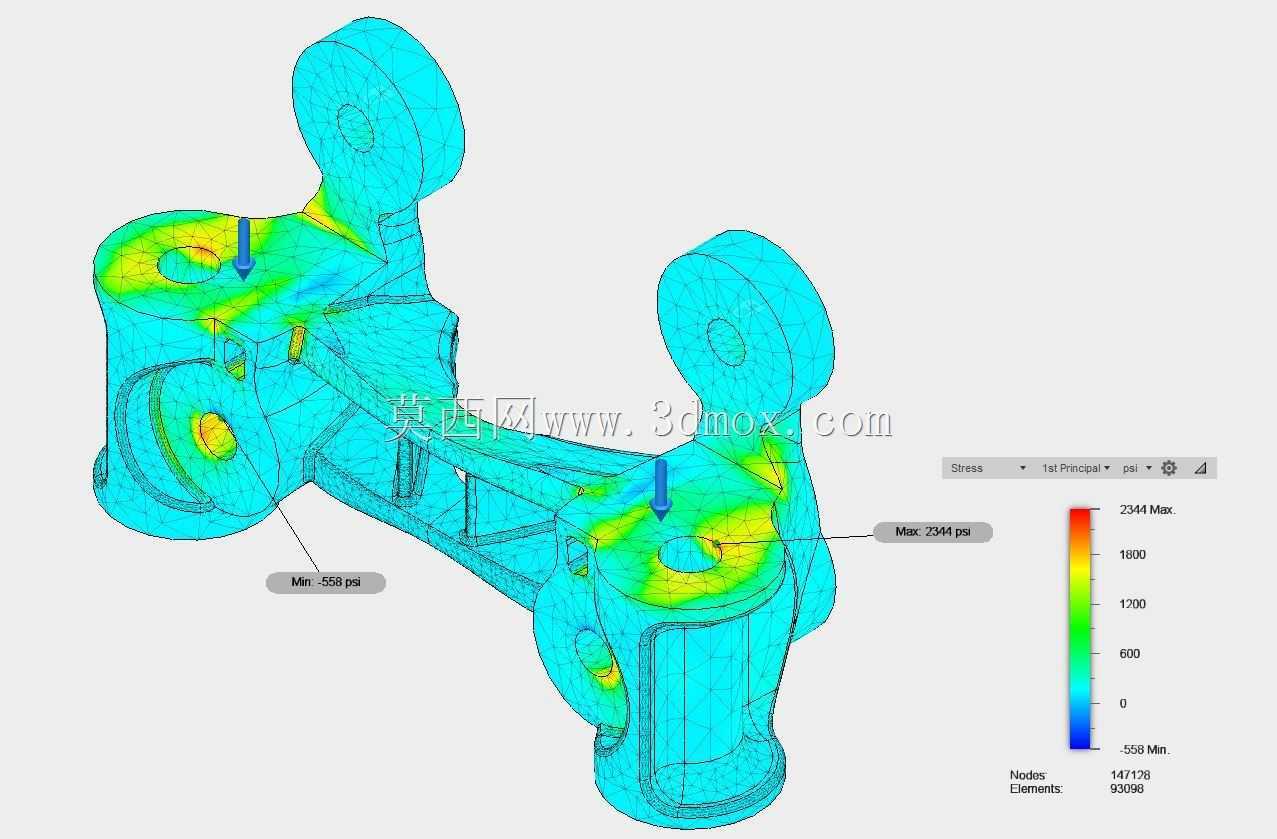

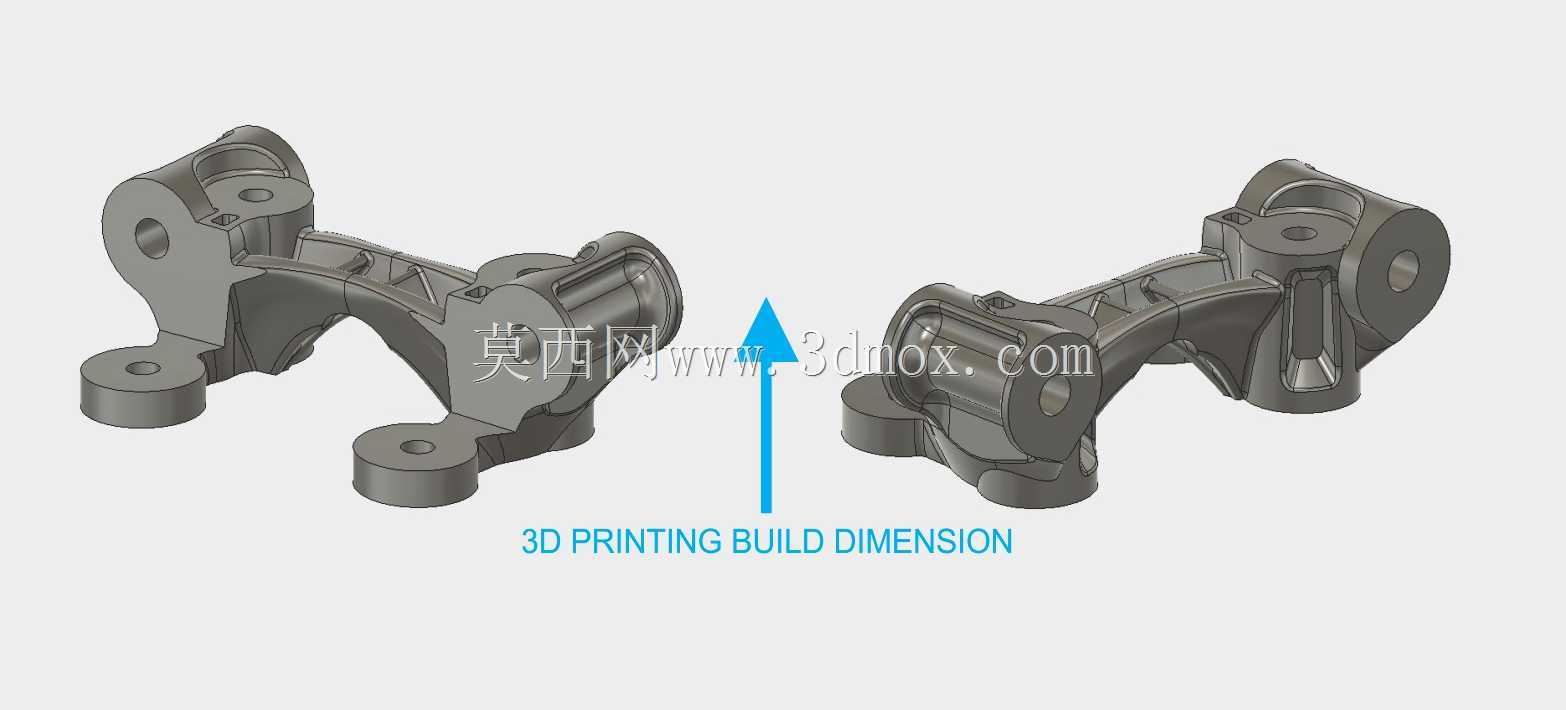

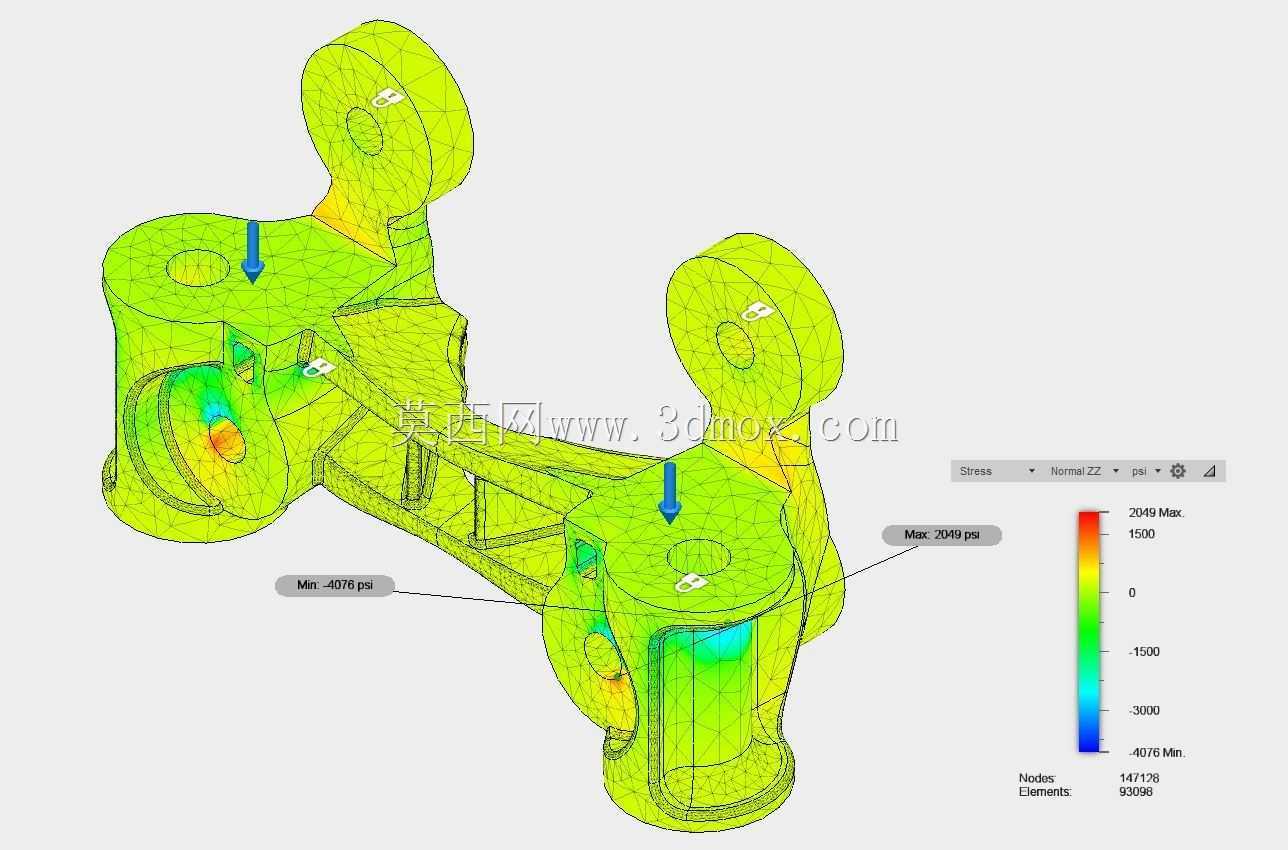

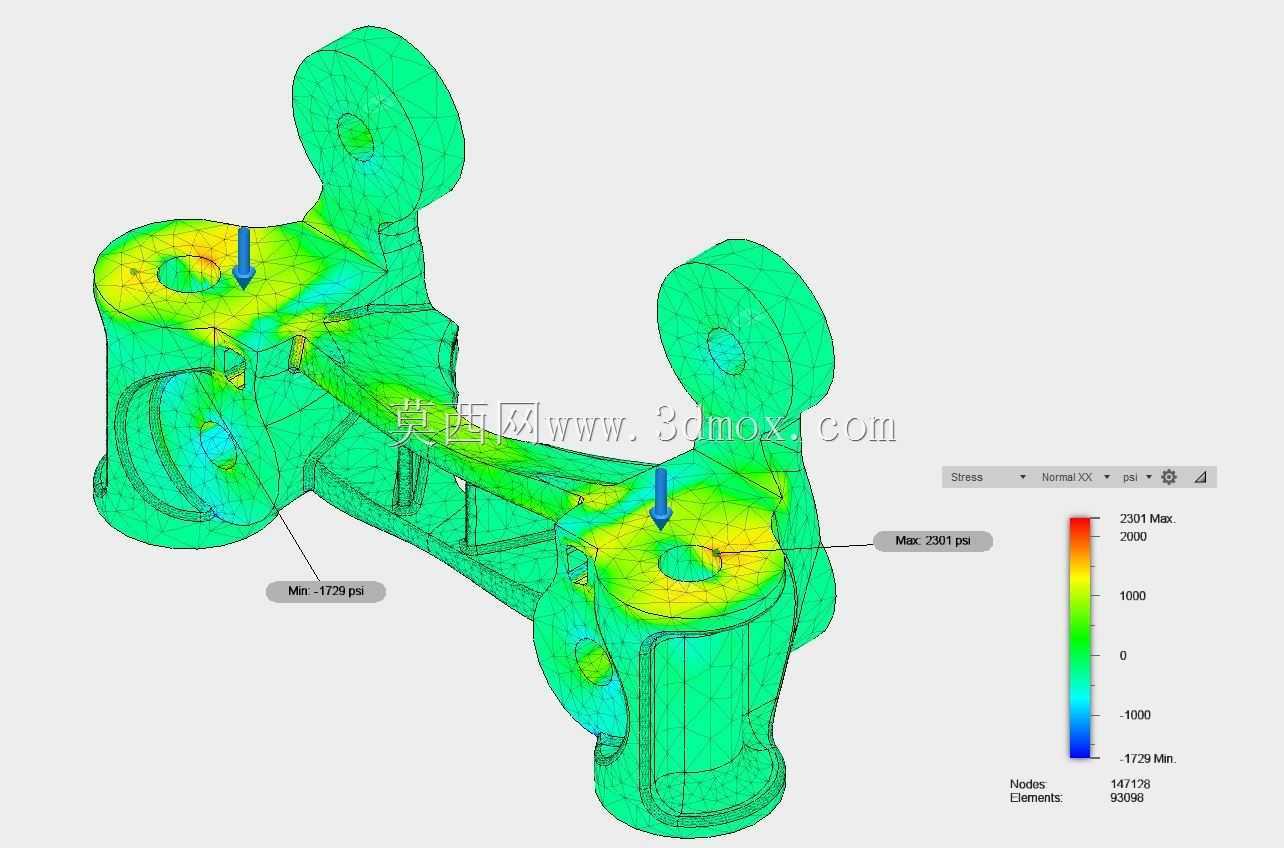

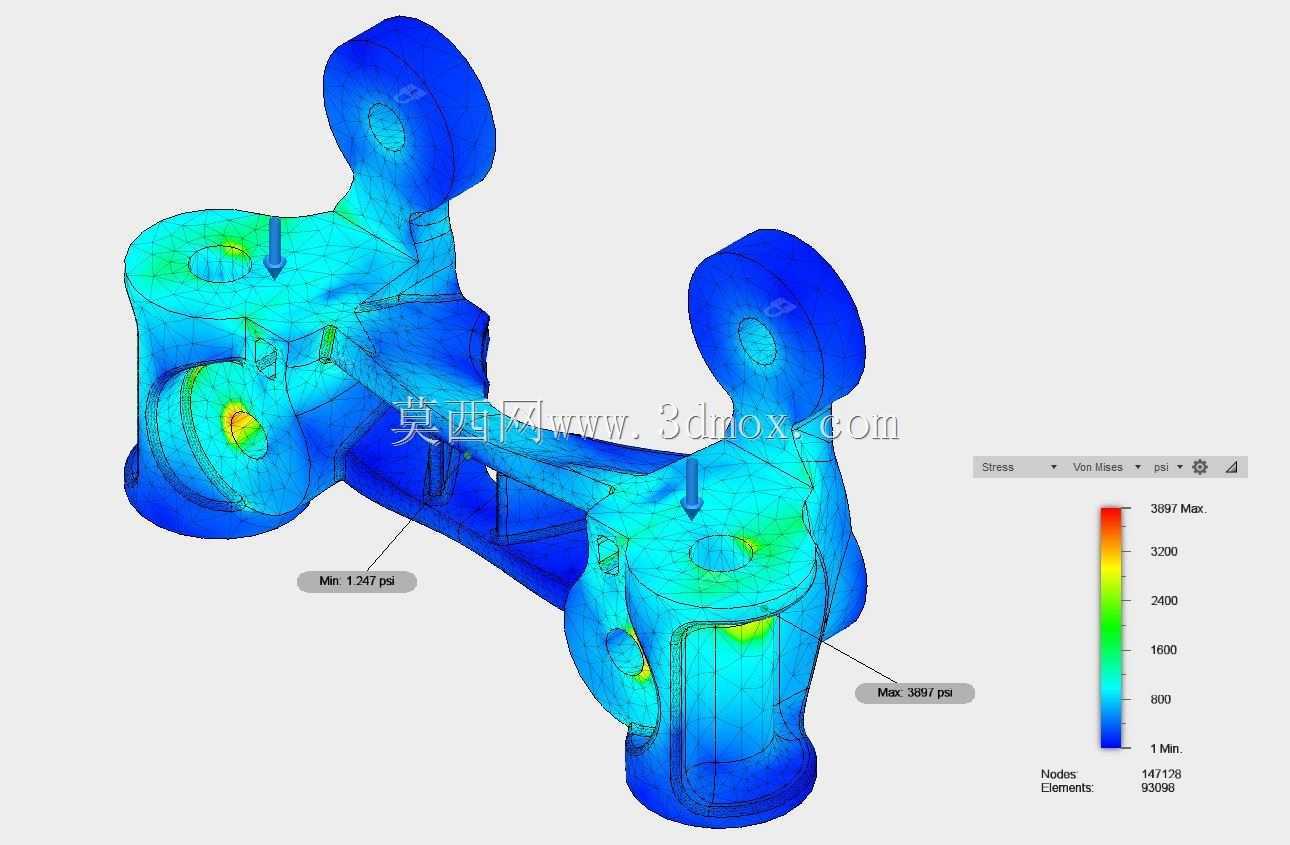

　　在工况适配层面，该结构的受力设定对应双侧铰接点承受横向载荷、底部安装面完全固定的使用场景，设计阶段针对桥接中段的受力特性做了针对性优化：由于中间区域并不直接承接外加载荷，载荷从两侧耳座传入后会优先沿刚性更强的外轮廓筋条传递到螺栓固定点，中段腹板的实际应力水平远低于材料屈服阈值，因此这部分的壁厚做了大幅减薄，仅保留维持截面形状稳定性的最小厚度，同时在筋条与腹板交接的位置做了渐变圆角过渡，避免3D打印成型过程中出现悬垂角度过大的支撑结构，所有自支撑面的倾斜角度都控制在工艺允许的临界角度以上，打印完成后不需要额外搭建大量内部支撑，后处理时仅需清理孔位与贴合面的少量残留即可投入使用。

　　孔位的尺寸配合也预留了实际装配的公差空间，铰接孔的内径按照销轴的过渡配合要求设计，孔的两端面都预留了衬垫或者轴承的安装台阶，当托槽用于需要相对摆动的铰接工位时，可以在孔内压入滑动衬套或者微型滚动轴承，避免反复摆动造成孔壁磨损；底部的螺栓安装孔周边做了局部加厚凸台，螺栓锁紧时的压紧力直接作用在凸台端面上，不会让薄腹板区域承受额外的压紧应力。构件的各个外伸支臂末端都做了圆弧收头，没有尖锐的应力集中棱角，既避免了装配过程中磕碰划伤，也让交变载荷作用下的疲劳寿命得到提升。

　　这类结构尤其适合小批量定制化的装备改造场景，不需要开模铸造，通过增材制造即可快速成型，在轻型移动设备的悬架铰接支座、试验工装的多点定位托架、无人机机载设备的减震连接支架等场景中都可以直接适配，安装时只需保证底部贴合面与基准面完全贴合，按对角顺序锁紧四个固定螺栓，再将对应销轴穿入两侧铰接孔即可完成装配，后续维护时如果铰接孔出现磨损，仅需更换孔内衬套即可，不需要整体替换托槽构件。
