边缘AI计算盒带主动散热模组结构

　　这套三维结构围绕紧凑型边缘AI计算单元展开，主体是一台可直接嵌入设备机柜、移动机器人或视觉检测工位的黑色计算盒。整机采用方正盒体布局，顶部集成主动散热风扇与密集鳍片，侧面预留网口、USB、HDMI等接口，底部和侧边保留安装固定边界，适合在空间受限但算力需求较高的工业现场使用。

　　从实际部署看，这类硬件常出现在产线视觉识别、AGV车载推理、智能相机后端、实验数据采集和小型机器人控制中。它不像普通办公电脑那样追求宽松机箱，而是要在有限体积内承载高功耗计算模块，因此结构设计的重点不只是外观包覆，还要兼顾风道组织、接口可达性、维护拆装和整机刚性。模型把外壳、散热片、风扇、端口开窗和内部堆叠关系完整表达出来，能够用于设备前期干涉检查、安装板开孔确认以及外围支架设计。

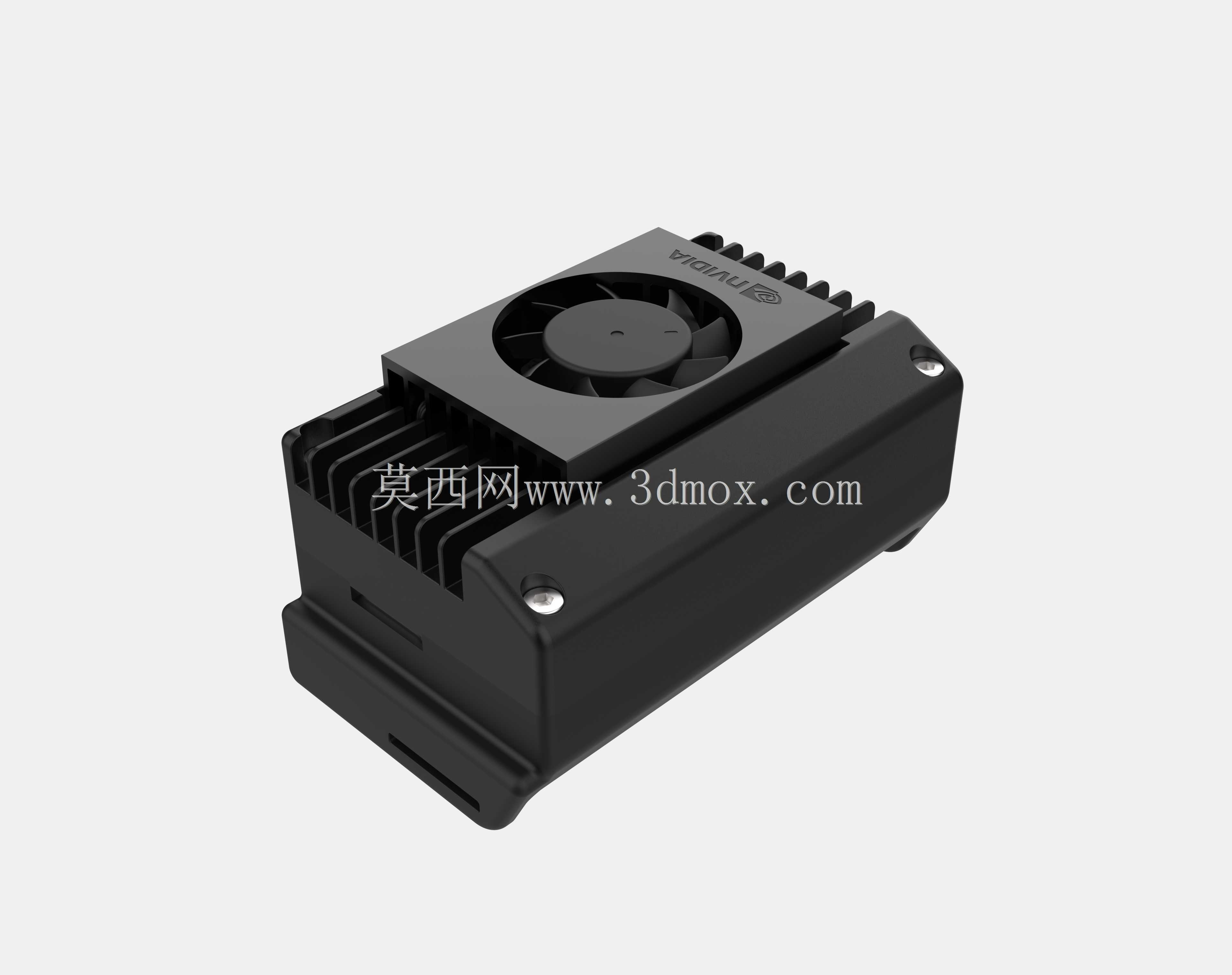

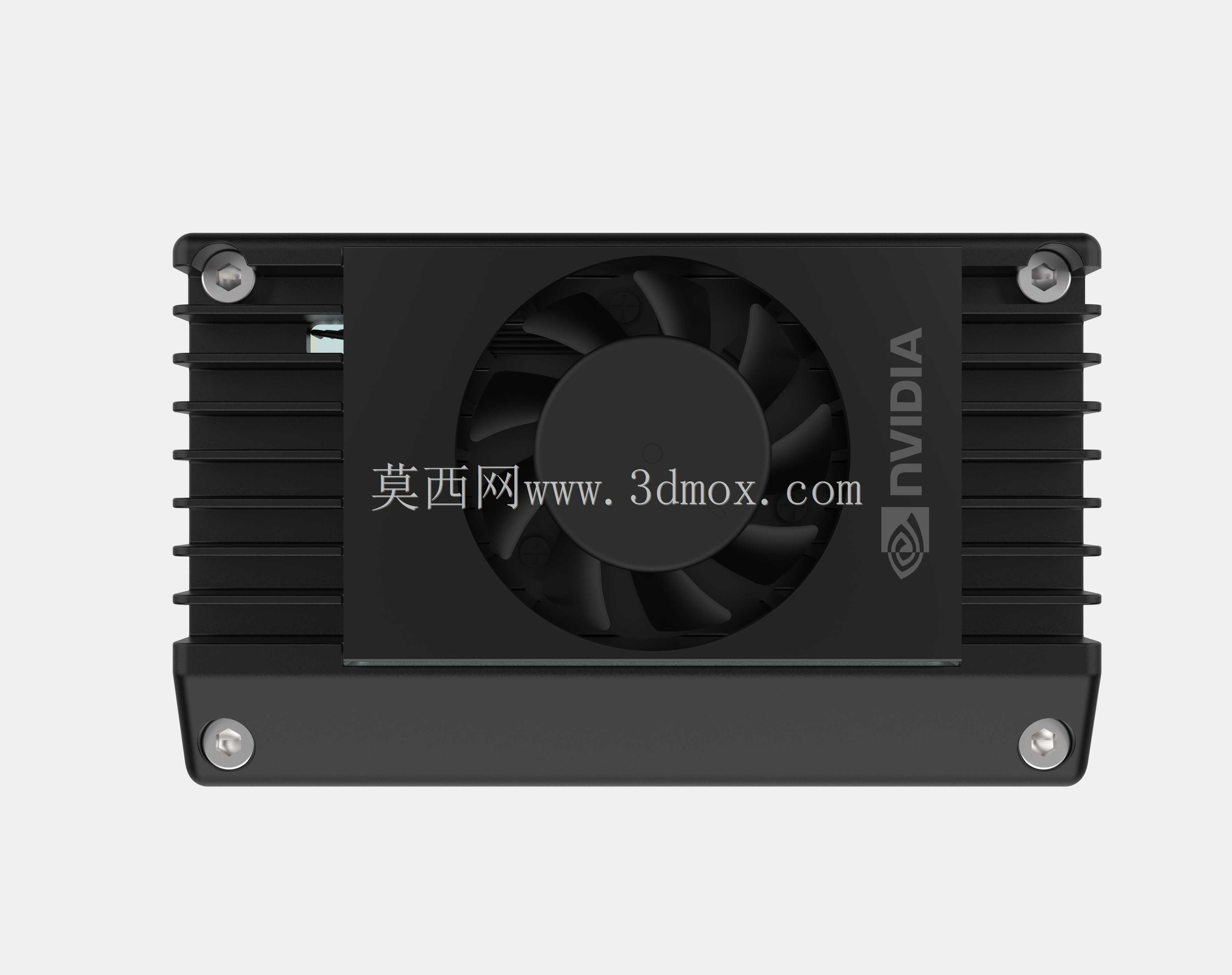

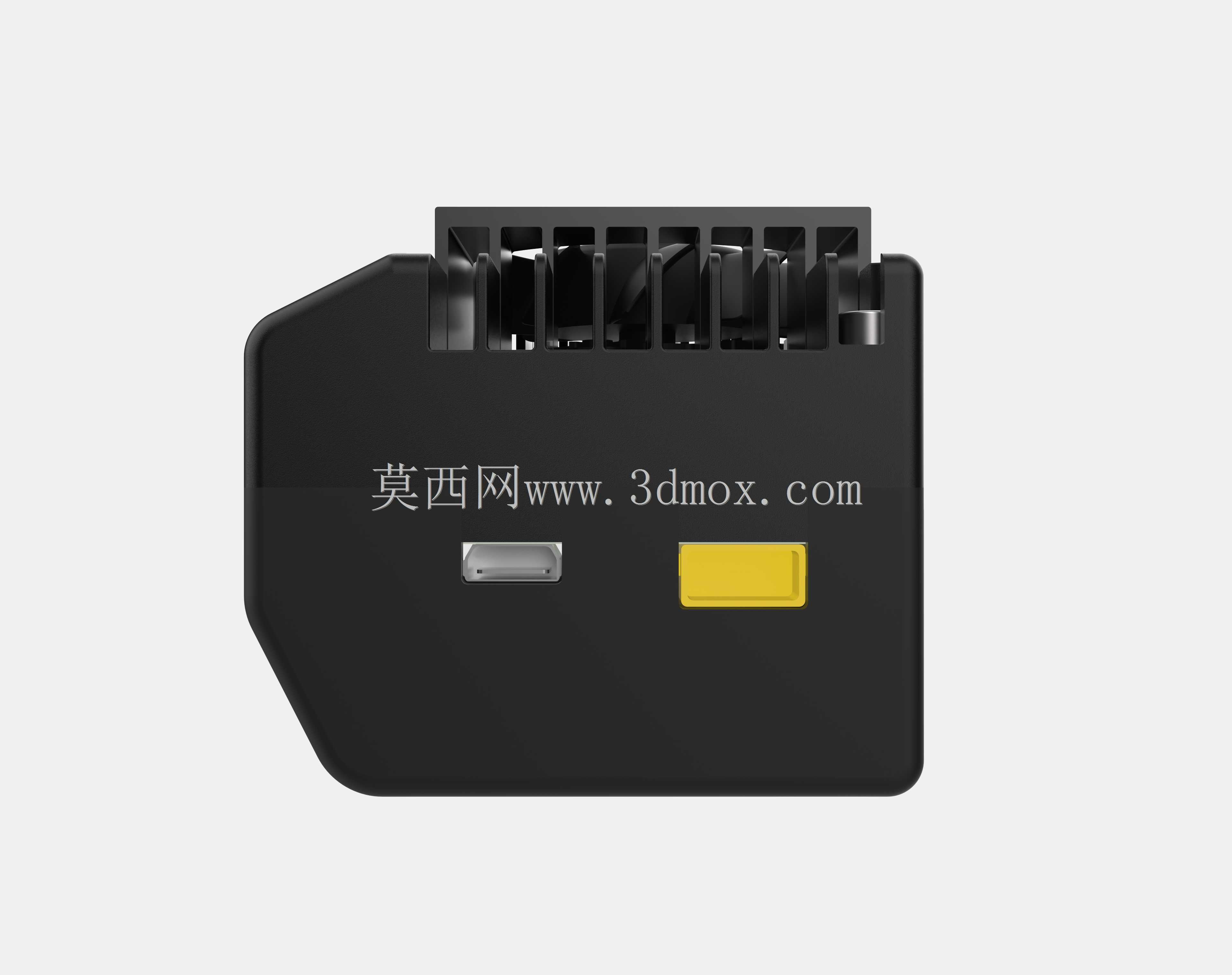

　　散热部分是整机最显眼的结构。顶部风扇位于鳍片区域上方，气流沿散热齿形成定向通道，把计算模块产生的热量快速带走。鳍片采用平行肋片布置，肋片间距和高度在视觉上保持均匀，既增大换热面积，也避免外壳过度增高。风扇外框与上盖之间形成沉台配合，扇叶区域外露，周边保留防护边界；这种做法在工程上有利于降低风阻，同时让上盖承担定位和防护作用。对于长期连续运行的边缘节点，主动散热比单纯依赖壳体自然对流更稳妥，尤其在机柜内部环境温度偏高、设备周围空间狭窄时，稳定风道能够减少热堆积。

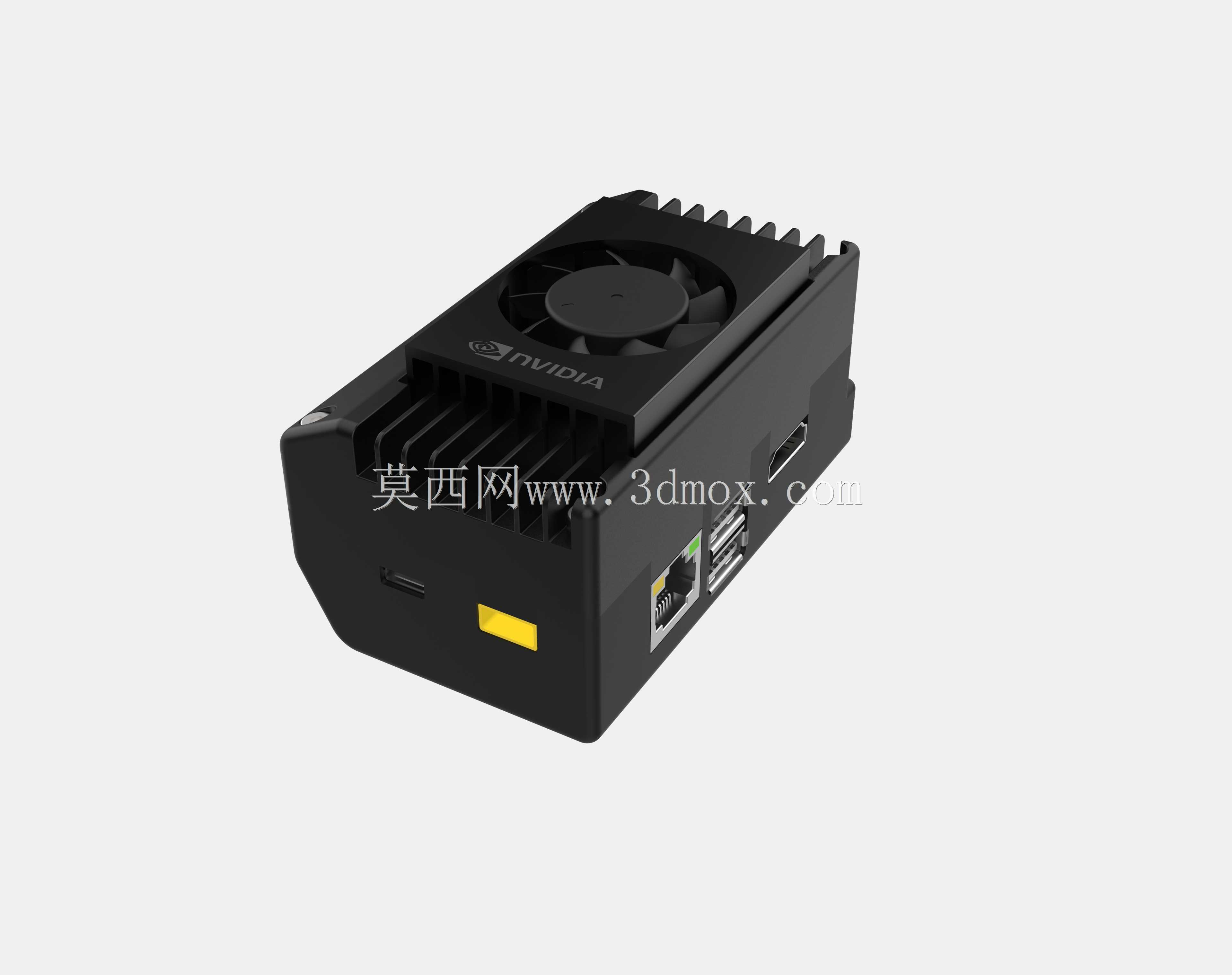

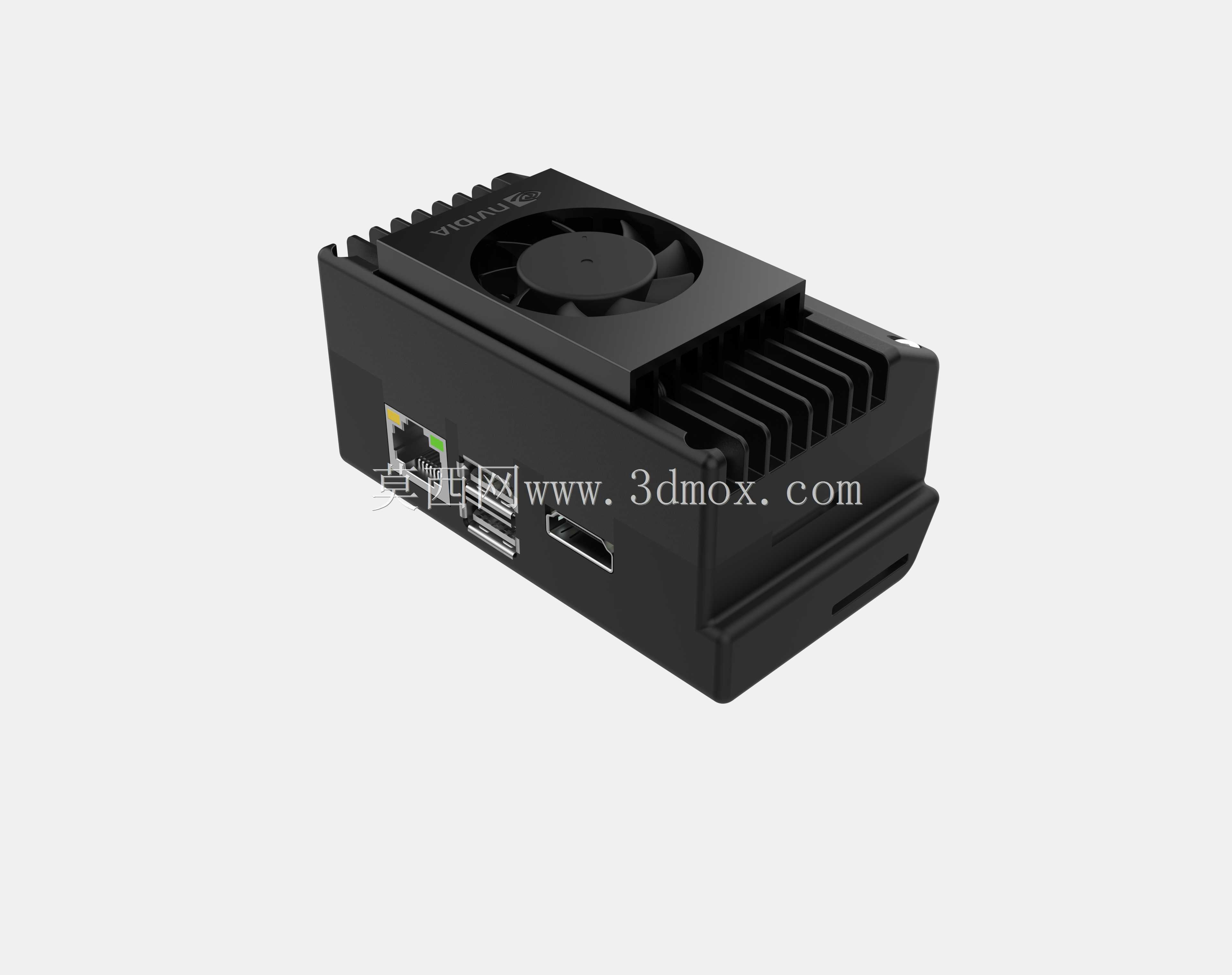

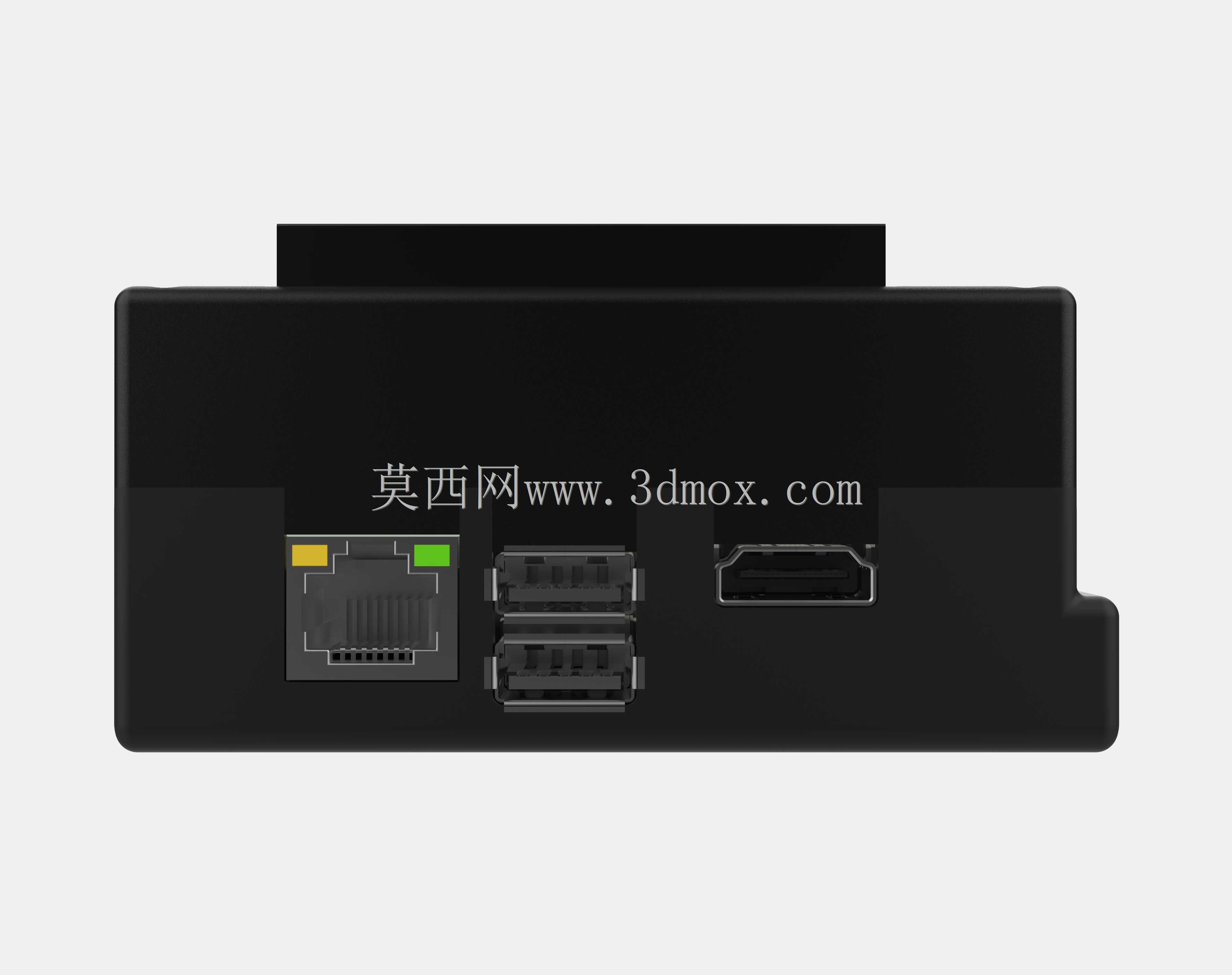

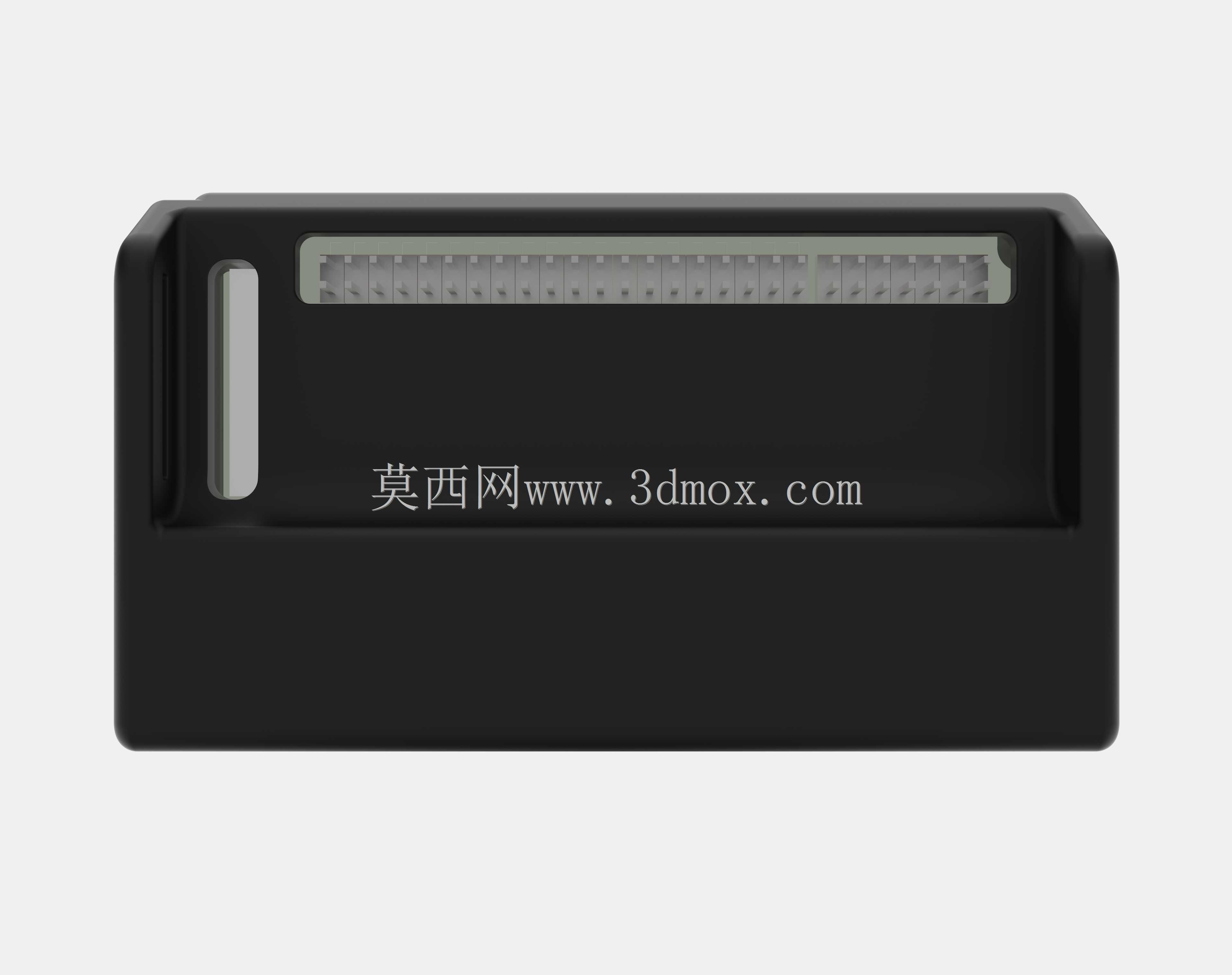

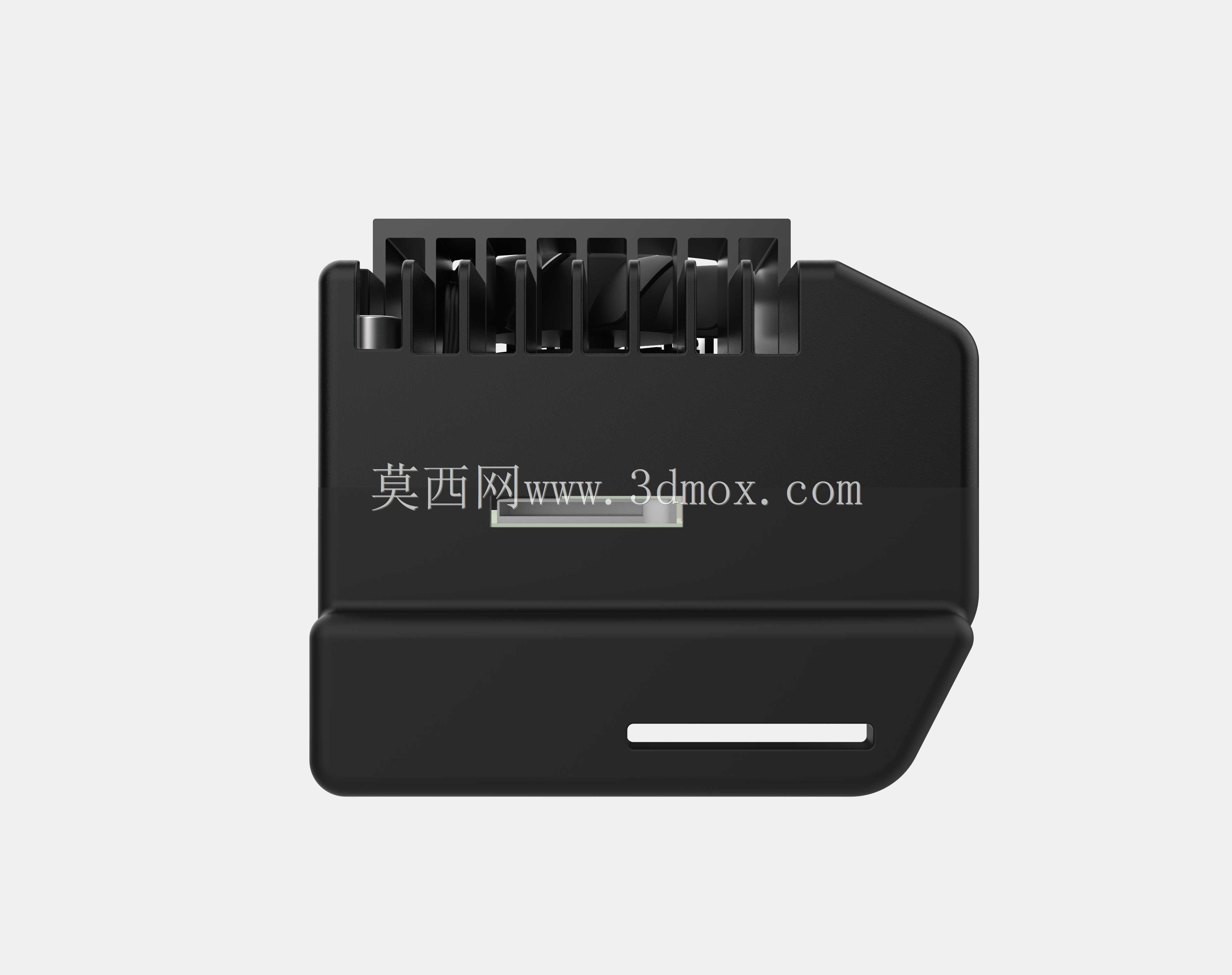

　　盒体外壳以折线和阶梯面构成，边角做了小范围倒角处理，避免尖锐棱边。上盖散热区与下方主壳体之间存在明显分层，前端接口面板略微内收，使插头插拔时有手部操作空间。网口、多USB接口和视频输出接口沿同一侧排布，线缆走向集中，便于在设备内部设置线槽或扎带固定点。接口开窗的位置没有紧贴壳体边缘，而是保留一定壁厚，这对钣金或注塑成型都更友好，也能提高端口周围的抗扭能力。

　　安装边界方面，整机底面可作为主要承载面，适合通过螺钉固定在设备安装板、机器人本体背板或控制箱内部。设计时需要重点核对底部安装孔与内部电路板、连接器的投影关系，避免螺钉深入后干涉元件。盒体长度、宽度和高度方向都应预留散热与接线余量：顶部风扇上方不宜直接贴靠其他设备，侧面接口前方要保留插头弯折半径，网线和HDMI线接入后还会占用额外深度。若将其放入控制柜，建议在风扇进风或出风方向保留连续气流通路，不能把散热齿完全封死。

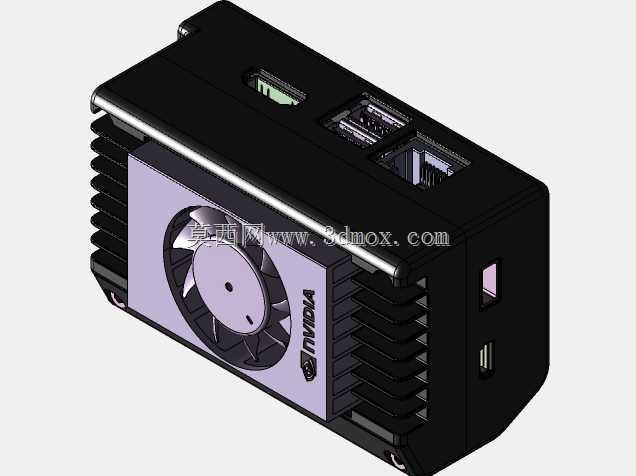

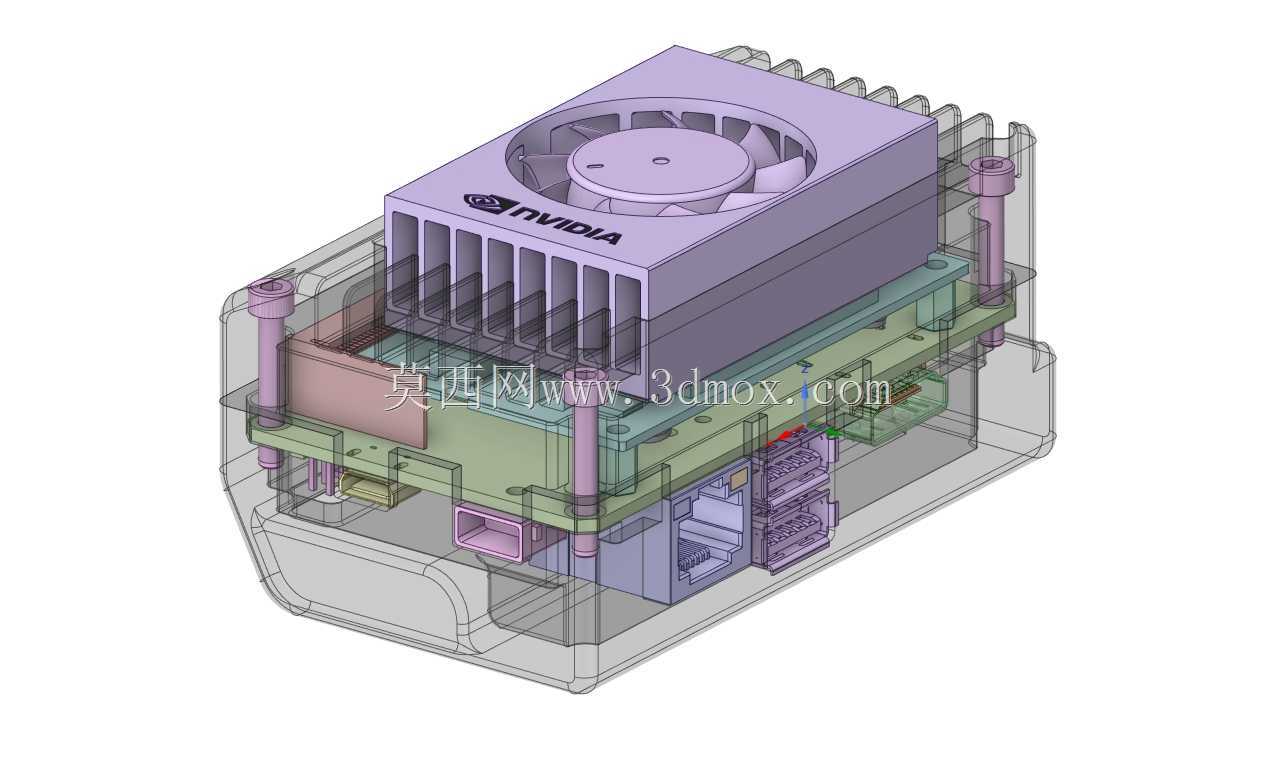

　　结构建模思路上，外壳可拆分为主箱体、上散热组件、风扇、接口面板和固定件几个层级。主箱体承担防护和支撑，散热组件独立成型后与发热模块贴合，风扇通过螺钉或卡扣固定在鳍片上方。这样的分层有利于后续修改：当计算模块更换、接口数量变化或散热功率提升时，可以只调整上盖和内部支架，不必推翻整机轮廓。对于三维设计人员来说，模型中最值得参考的是端口开窗与壳体壁厚的关系、风扇与鳍片的装配间隙，以及散热模组高度对整机安装空间的影响。

　　在机器人或移动设备上使用时，还要考虑振动工况。盒体虽然外形简洁，但内部板卡、风扇和外壳之间需要可靠约束，风扇作为旋转件，其固定点应尽量靠近外框刚性区域，避免运行时产生共振。外部接口线缆也不能悬空受力，尤其是较粗的HDMI或网线，应在壳体附近设置固定位置，把插拔和振动载荷传递到支架而不是板卡连接器。模型所呈现的紧凑形态，为这些外围固定结构提供了清晰的外形基准。

　　总体来看，该结构把高算力嵌入式模块所需的散热、接口、防护和安装要素集中在一个小型盒体中。它既可以作为独立边缘计算终端放置，也可以作为子模块嵌入更大的自动化系统。通过三维模型核对外形包络、接口位置、风扇空间和安装孔位后，结构工程师能够更快完成机柜布局、支架设计和热管理评估，减少样机阶段因干涉、风道受阻或接线空间不足带来的返工。
